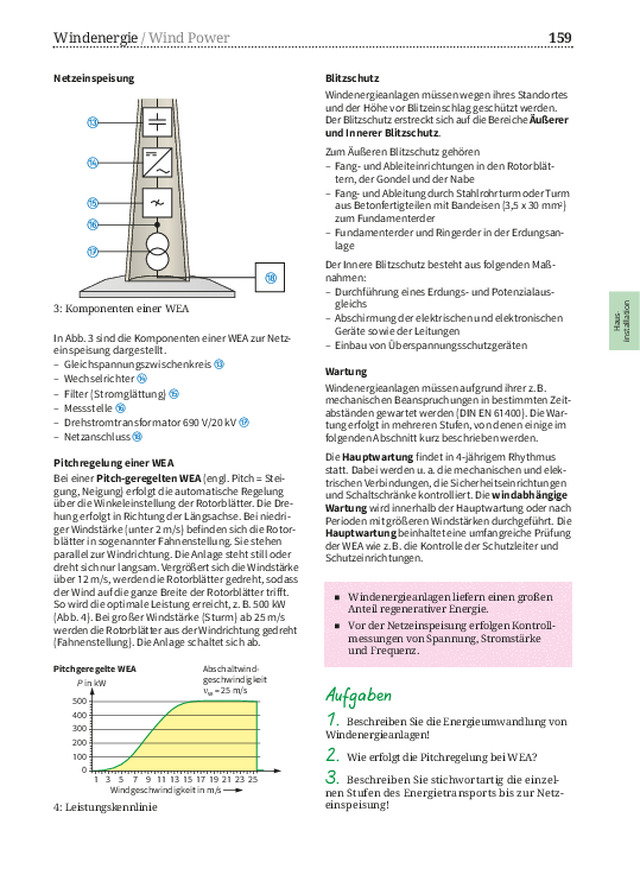

159 Windenergie / Wind Power Netzeinspeisung Blitzschutz Windenergieanlagen müssen wegen ihres Standortes und der Höhe vor Blitzeinschlag geschützt werden. Der Blitzschutz erstreckt sich auf die Bereiche Äußerer und Innerer Blitzschutz. ⑬ ⑮ ⑯ ⑰ ⑱ 3: Komponenten einer WEA In Abb. 3 sind die Komponenten einer WEA zur Netzeinspeisung dargestellt. – Gleichspannungszwischenkreis ⑬ – Wechselrichter ⑭ – Filter (Stromglättung) ⑮ – Messstelle ⑯ – Drehstromtransformator 690 V/20 kV ⑰ – Netzanschluss ⑱ Pitchregelung einer WEA Bei einer Pitch-geregelten WEA (engl. Pitch = Steigung, Neigung) erfolgt die automatische Regelung über die Winkeleinstellung der Rotorblätter. Die Drehung erfolgt in Richtung der Längsachse. Bei niedriger Windstärke (unter 2 m/s) befinden sich die Rotorblätter in sogenannter Fahnenstellung. Sie stehen parallel zur Windrichtung. Die Anlage steht still oder dreht sich nur langsam. Vergrößert sich die Windstärke über 12 m/s, werden die Rotorblätter gedreht, sodass der Wind auf die ganze Breite der Rotorblätter trifft. So wird die optimale Leistung erreicht, z. B. 500 kW (Abb. 4). Bei großer Windstärke (Sturm) ab 25 m/s werden die Rotorblätter aus der Windrichtung gedreht (Fahnenstellung). Die Anlage schaltet sich ab. Pitchgeregelte WEA P in kW 500 400 300 200 100 0 Abschaltwindgeschwindigkeit vw = 25 m/s Der Innere Blitzschutz besteht aus folgenden Maßnahmen: – Durchführung eines Erdungs- und Potenzialausgleichs – Abschirmung der elektrischen und elektronischen...
