Installation in Beton
Anforderungen und Lösungen von Installationsrohren und Leitungen in Beton
Westermann
Installation in Beton
Veröffentlicht: 1. September 2023 · Kategorie: Datenblatt
Anforderungen und Lösungen von Installationsrohren und Leitungen in Beton
Aus diesem Dokument

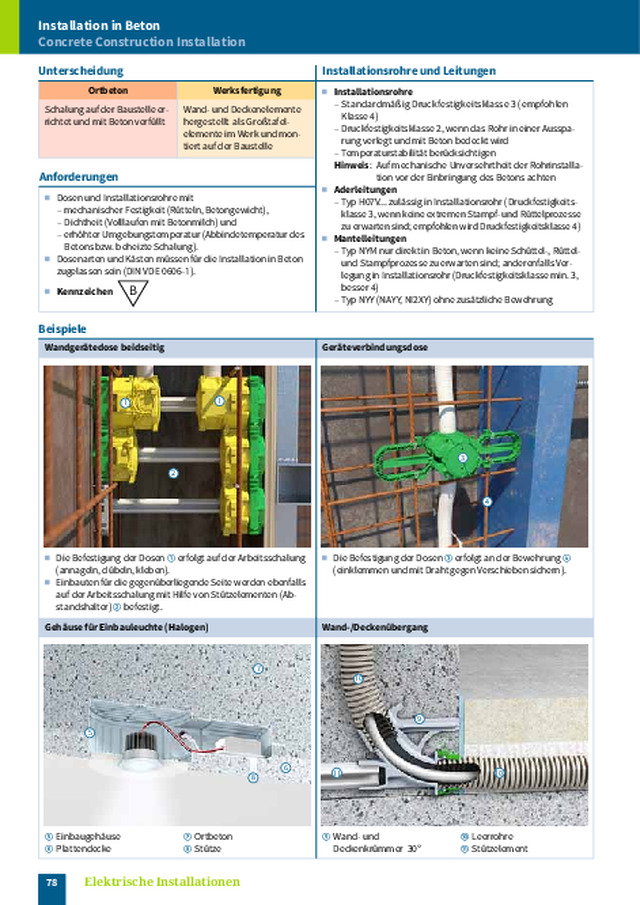

Installation in Beton Concrete Construction Installation Unterscheidung Installationsrohre und Leitungen Ortbeton Werksfertigung Schalung auf der Baustelle errichtet und mit Beton verfüllt Wand- und Deckenelemente hergestellt als Großtafelelemente im Werk und montiert auf der Baustelle Anforderungen Dosen und Installationsrohre mit – mechanischer Festigkeit (Rütteln, Betongewicht), – Dichtheit (Volllaufen mit Betonmilch) und – erhöhter Umgebungstemperatur (Abbindetemperatur des Betons bzw. beheizte Schalung). ■■ Dosenarten und Kästen müssen für die Installation in Beton zugelassen sein (DIN VDE 0606-1). ■■ ■■ B Kennzeichen Installationsrohre – Standardmäßig Druckfestigkeitsklasse 3 (empfohlen Klasse 4) – Druckfestigkeitsklasse 2, wenn das Rohr in einer Aussparung verlegt und mit Beton bedeckt wird – Temperaturstabilität berücksichtigen Hinweis: Auf mechanische Unversehrtheit der Rohrinstalla tion vor der Einbringung des Betons achten ■■ Aderleitungen – Typ H07V... zulässig in Installationsrohr (Druckfestigkeitsklasse 3, wenn keine extremen Stampf- und Rüttelprozesse zu erwarten sind; empfohlen wird Druckfestigkeitsklasse 4) ■■ Mantelleitungen – Typ NYM nur direkt in Beton, wenn keine Schüttel-, Rüttelund Stampfprozesse zu erwarten sind; anderenfalls Verlegung in Installationsrohr (Druckfestigkeitsklasse min. 3, besser 4) – Typ NYY (NAYY, NI2XY) ohne zusätzliche Bewehrung ■■ Beispiele Wandgerätedose beidseitig Geräteverbindungsdose 1 1 3 2 4 Die Befestigung der Dosen ① erfolgt...
PDF öffnen
