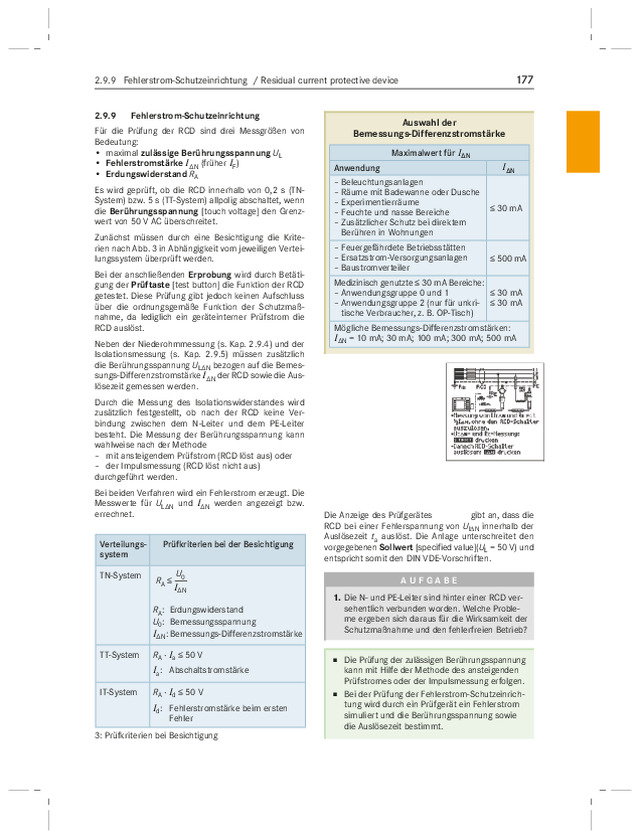

177 2.9.9 Fehlerstrom-Schutzeinrichtung / Residual current protective device 2.9.9 Fehlerstrom-Schutzeinrichtung Fr die Prfung der RCD sind drei Messgren von Bedeutung: maximal zulssige Berhrungsspannung UL Fehlerstromstrke IN (frher IF) Erdungswiderstand RA Es wird geprft, ob die RCD innerhalb von 0,2 s (TNSystem) bzw. 5 s (TT-System) allpolig abschaltet, wenn die Berhrungsspannung [touch voltage] den Grenzwert von 50 V AC berschreitet. Zunchst mssen durch eine Besichtigung die Kriterien nach Abb. 3 in Abhngigkeit vom jeweiligen Verteilungssystem berprft werden. Bei der anschlieenden Erprobung wird durch Bettigung der Prftaste [test button] die Funktion der RCD getestet. Diese Prfung gibt jedoch keinen Aufschluss ber die ordnungsgeme Funktion der Schutzmanahme, da lediglich ein gerteinterner Prfstrom die RCD auslst. Neben der Niederohmmessung (s. Kap. 2.9.4) und der Isolationsmessung (s. Kap. 2.9.5) mssen zustzlich die Berhrungsspannung ULN bezogen auf die Bemessungs-Differenzstromstrke IN der RCD sowie die Auslsezeit gemessen werden. Auswahl der Bemessungs-Differenzstromstrke Maximalwert fr IN Anwendung Beleuchtungsanlagen Rume mit Badewanne oder Dusche Experimentierrume Feuchte und nasse Bereiche Zustzlicher Schutz bei direktem Berhren in Wohnungen Feuergefhrdete Betriebssttten Ersatzstrom-Versorgungsanlagen Baustromverteiler Verteilungssystem TN-System Prfkriterien bei der Besichtigung RA U0 IN RA: Erdungswiderstand U0: Bemessungsspannung IN:...
