Erdungswiderstand, Schleifenimpedanz & Netzinnenwiderstand
Werden Sie mit diesem Auszug Experte zu den Themen "Erdungswiderstand, Schleifenimpedanz & Netzinnenwiderstand".
Westermann
Erdungswiderstand, Schleifenimpedanz & Netzinnenwiderstand
Veröffentlicht: 26. Februar 2020 · Kategorie: Gold
Werden Sie mit diesem Auszug Experte zu den Themen "Erdungswiderstand, Schleifenimpedanz & Netzinnenwiderstand".
Aus diesem Dokument

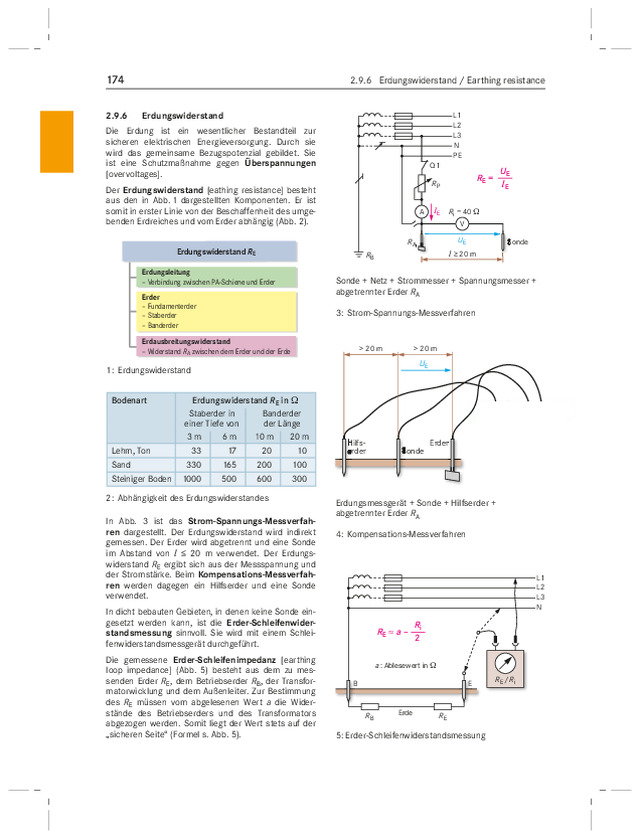

174 2.9.6 2.9.6 Erdungswiderstand / Earthing resistance Erdungswiderstand L1 L2 L3 N PE Die Erdung ist ein wesentlicher Bestandteil zur sicheren elektrischen Energieversorgung. Durch sie wird das gemeinsame Bezugspotenzial gebildet. Sie ist eine Schutzmaßnahme gegen Überspannungen [overvoltages]. Q1 Der Erdungswiderstand [eathing resistance] besteht aus den in Abb. 1 dargestellten Komponenten. Er ist somit in erster Linie von der Beschaffenheit des umgebenden Erdreiches und vom Erder abhängig (Abb. 2). A Erder – Fundamenterder – Staberder – Banderder Lehm, Ton Sand Steiniger Boden 2: Abhängigkeit des Erdungswiderstandes In Abb. 3 ist das Strom-Spannungs-Messverfahren dargestellt. Der Erdungswiderstand wird indirekt gemessen. Der Erder wird abgetrennt und eine Sonde im Abstand von l ≤ 20 m verwendet. Der Erdungswiderstand RE ergibt sich aus der Messspannung und der Stromstärke. Beim Kompensations-Messverfahren werden dagegen ein Hilfserder und eine Sonde verwendet. RB Sonde + Netz + Strommesser + Spannungsmesser + abgetrennter Erder RA 3: Strom-Spannungs-Messverfahren > 20 m > 20 m UE Hilfserder Sonde Erder Erdungsmessgerät + Sonde + Hilfserder + abgetrennter Erder RA 4: Kompensations-Messverfahren L1 L2 L3 N In dicht bebauten Gebieten, in denen keine Sonde eingesetzt werden kann, ist die Erder-Schleifenwiderstandsmessung sinnvoll. Sie wird mit einem Schleifenwiderstandsmessgerät durchgeführt. Die gemessene Erder-Schleifenimpedanz [earthing loop impedance] (Abb. 5) besteht aus...
