Erdungswiderstand

Die Erdung spielt eine entscheidende Rolle in der Gewährleistung einer sicheren elektrischen Energieversorgung. Erfahren Sie, warum ein niedriger Erdungswiderstand von entscheidender Bedeutung ist und wie er unser Schutzschild gegen Überspannungen darstellt

Veröffentlicht: 18. September 2023 Kategorie: Fachartikel

Themen

Sicherheitstechnik und Brandschutz

Westermann

Erdungswiderstand

Veröffentlicht: 18. September 2023 · Kategorie: Fachartikel

Aus diesem Dokument

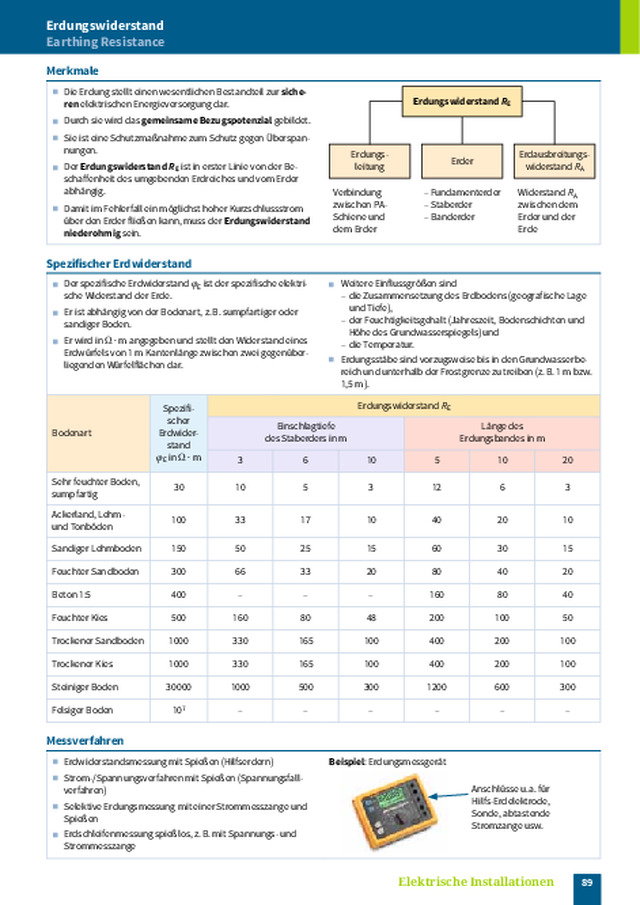

Erdungswiderstand Earthing Resistance Merkmale ■■ ■■ ■■ ■■ ■■ Die Erdung stellt einen wesentlichen Bestandteil zur sicheren elektrischen Energieversorgung dar. Erdungswiderstand RE Durch sie wird das gemeinsame Bezugspotenzial gebildet. Sie ist eine Schutzmaßnahme zum Schutz gegen Überspannungen. Der Erdungswiderstand RE ist in erster Linie von der Beschaffenheit des umgebenden Erdreiches und vom Erder abhängig. Damit im Fehlerfall ein möglichst hoher Kurzschlussstrom über den Erder fließen kann, muss der Erdungswiderstand niederohmig sein. Erdungsleitung Verbindung zwischen PASchiene und dem Erder Erdausbreitungswiderstand RA Erder – Fundamenterder – Staberder – Banderder Widerstand RA zwischen dem Erder und der Erde Spezifischer Erdwiderstand ■■ ■■ ■■ Der spezifische Erdwiderstand φE ist der spezifische elektrische Widerstand der Erde. Er ist abhängig von der Bodenart, z. B. sumpfartiger oder sandiger Boden. Er wird in Ω · m angegeben und stellt den Widerstand eines Erdwürfels von 1 m Kantenlänge zwischen zwei gegenüberliegenden Würfelflächen dar. Weitere Einflussgrößen sind – die Zusammensetzung des Erdbodens (geografische Lage und Tiefe), – der Feuchtigkeitsgehalt (Jahreszeit, Bodenschichten und Höhe des Grundwasserspiegels) und – die Temperatur. ■■ Erdungsstäbe sind vorzugsweise bis in den Grundwasserbereich und unterhalb der Frostgrenze zu treiben (z. B. 1 m bzw. 1,5 m). ■■ Erdungswiderstand RE Spezifischer Erdwiderstand φE in Ω · m 3 6 10 5 10 20 Sehr feuchter Boden,...
