Erderverlegung und Maschenbildung
Mindestabmessungen und einzuhaltende Bedingungen für Erder.
Westermann
Erderverlegung und Maschenbildung
Veröffentlicht: 22. Juli 2019 · Kategorie: Gold
Mindestabmessungen und einzuhaltende Bedingungen für Erder.
Aus diesem Dokument

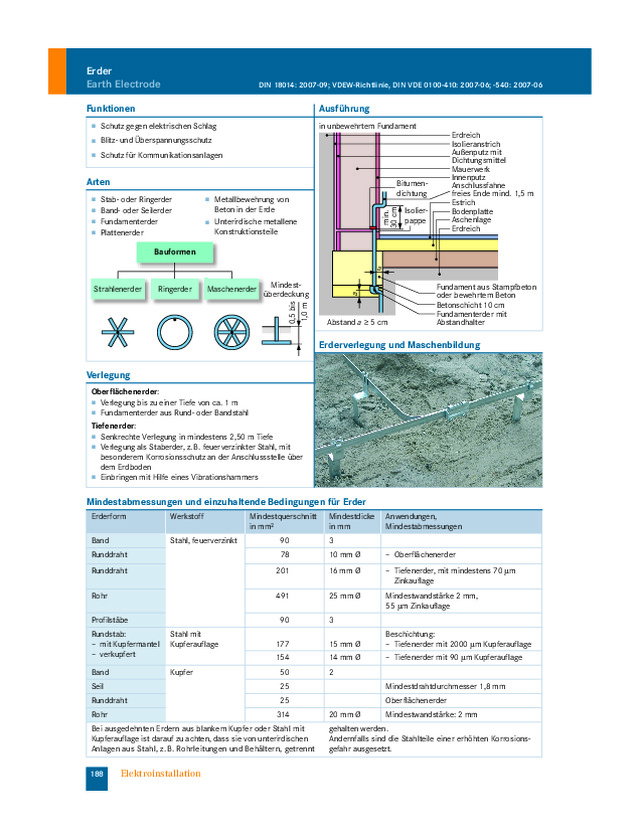

Erder Earth Electrode DIN 18014: 2007-09; VDEW-Richtlinie, DIN VDE 0100-410: 2007-06; -540: 2007-06 Funktionen Ausführung n Schutz gegen elektrischen Schlag n Blitz- und Überspannungsschutz n Schutz für Kommunikationsanlagen in unbewehrtem Fundament Arten n n n Bitumendichtung Metallbewehrung von Beton in der Erde min. 30 cm Stab- oder Ringerder Band- oder Seilerder n Fundamenterder n Plattenerder n Erdreich Isolieranstrich Außenputz mit Dichtungsmittel Mauerwerk Innenputz Anschlussfahne freies Ende mind. 1,5 m Estrich Bodenplatte Aschenlage Erdreich Unterirdische metallene Konstruktionsteile Isolierpappe Bauformen a Maschenerder Mindestüberdeckung a Ringerder 0,5 bis 1,0 m Strahlenerder Abstand a ≥ 5 cm Fundament aus Stampfbeton oder bewehrtem Beton Betonschicht 10 cm Fundamenterder mit Abstandhalter Erderverlegung und Maschenbildung Verlegung Oberflächenerder: n Verlegung bis zu einer Tiefe von ca. 1 m n Fundamenterder aus Rund- oder Bandstahl Tiefenerder: Senkrechte Verlegung in mindestens 2,50 m Tiefe n Verlegung als Staberder, z. B. feuerverzinkter Stahl, mit besonderem Korrosionsschutz an der Anschlussstelle über dem Erdboden n Einbringen mit Hilfe eines Vibrationshammers n Mindestabmessungen und einzuhaltende Bedingungen für Erder Erderform Werkstoff Band Stahl, feuerverzinkt Mindestquerschnitt in mm2 Mindestdicke in mm Anwendungen, Mindestabmessungen 90 3 Runddraht 78 10 mm Ø – Oberflächenerder Runddraht 201 16 mm Ø – Tiefenerder, mit mindestens 70 μm Zinkauflage Rohr...
