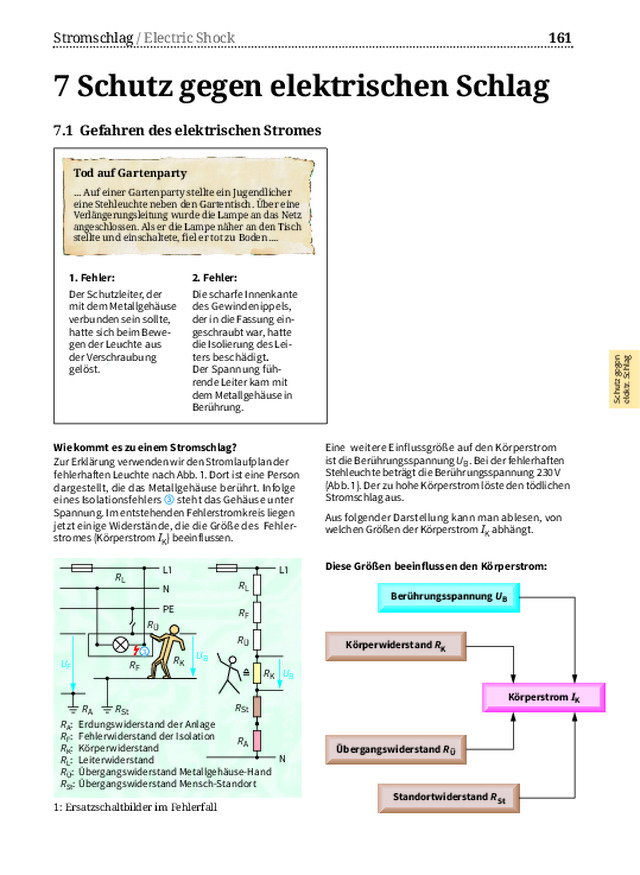

161 Stromschlag / Electric Shock 7 Schutz gegen elektrischen Schlag 7.1 Gefahren des elektrischen Stromes Tod auf Gartenparty 1. Fehler: Der Schutzleiter, der mit dem Metallgehäuse verbunden sein sollte, hatte sich beim Bewegen der Leuchte aus der Verschraubung gelöst. ① 2. Fehler: Die scharfe Innenkante des Gewindenippels, der in die Fassung eingeschraubt war, hatte die Isolierung des Leiters beschädigt ②. Der Spannung führende Leiter kam mit dem Metallgehäuse in Berührung. Wie kommt es zu einem Stromschlag? Zur Erklärung verwenden wir den Stromlaufplan der fehlerhaften Leuchte nach Abb. 1. Dort ist eine Person dargestellt, die das Metallgehäuse berührt. Infolge eines Isolationsfehlers ③ steht das Gehäuse unter Spannung. Im entstehenden Fehlerstromkreis liegen jetzt einige Widerstände, die die Größe des Fehlerstromes (Körperstrom IK) beeinflussen. L1 RL L1 N RL PE RF RÜ 3 UF RF RK UB 2 Eine weitere Einflussgröße auf den Körperstrom ist die Berührungsspannung UB. Bei der fehlerhaften Stehleuchte beträgt die Berührungsspannung 230 V (Abb. 1). Der zu hohe Körperstrom löste den tödlichen Stromschlag aus. Aus folgender Darstellung kann man ablesen, von welchen Größen der Körperstrom IK abhängt. Diese Größen beeinflussen den Körperstrom: Berührungsspannung UB RÜ Körperwiderstand RK RK UB RSt RA RSt RA: Erdungswiderstand der Anlage RF: Fehlerwiderstand der Isolation RA RK: Körperwiderstand N RL: Leiterwiderstand RÜ: Übergangswiderstand Metallgehäuse-Hand RSt: Übergangswiderstand...
