Prüfprotokoll und Grenzwerttabelle für die Prüfung von ortsveränderlichen elektrischen Geräten
Laden Sie sich das Prüfprotokoll und Grenzwertetabelle für die Prüfung von ortsveränderlichen elektrischen Geräten
Voltimum
Prüfprotokoll und Grenzwerttabelle für die Prüfung von ortsveränderlichen elektrischen Geräten
Veröffentlicht: 4. August 2022 · Kategorie: Fachartikel
Laden Sie sich das Prüfprotokoll und Grenzwertetabelle für die Prüfung von ortsveränderlichen elektrischen Geräten
Aus diesem Dokument

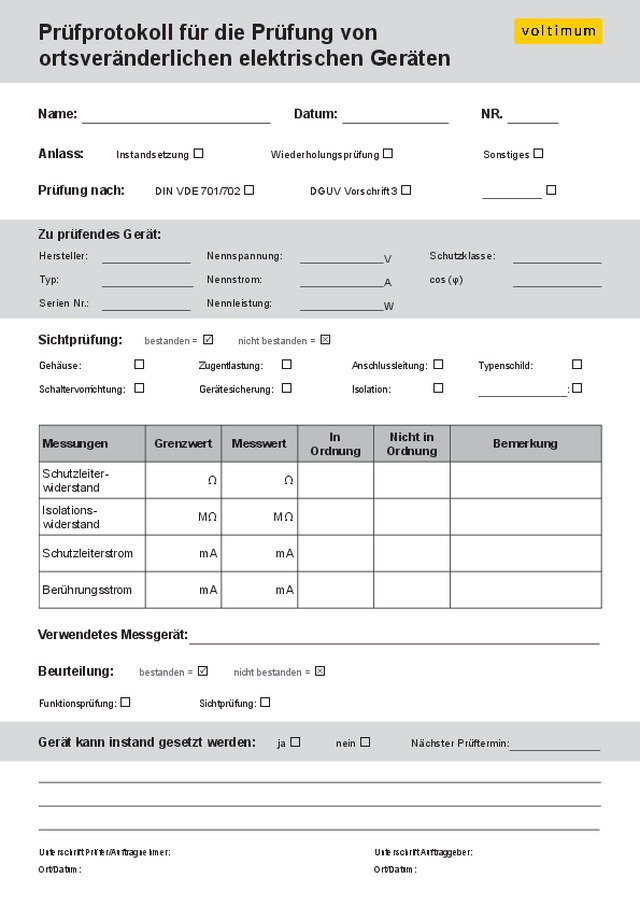

Prüfprotokoll für die Prüfung von ortsveränderlichen elektrischen Geräten Name: Anlass: Datum: NR. Instandsetzung Wiederholungsprüfung Prüfung nach: DIN VDE 701/702 Sonstiges DGUV Vorschrift 3 Zu prüfendes Gerät: Hersteller: Nennspannung: V Schutzklasse: Typ: Nennstrom: A cos (φ) Serien Nr.: Nennleistung: W Sichtprüfung: bestanden = nicht bestanden = Gehäuse: Zugentlastung: Anschlussleitung: Schaltervorrichtung: Gerätesicherung: Isolation: Messungen Grenzwert Messwert Schutzleiterwiderstand Ω Ω Isolationswiderstand MΩ MΩ Schutzleiterstrom mA mA Berührungsstrom mA mA In Ordnung Typenschild: Nicht in Ordnung : Bemerkung Verwendetes Messgerät: Beurteilung: bestanden = Funktionsprüfung: nicht bestanden = Sichtprüfung: Gerät kann instand gesetzt werden: ja nein Nächster Prüftermin: Unterschrift Prüfer/Auftragnehmer: Unterschrift Auftraggeber: Ort/Datum: Ort/Datum: Grenzwerte für die Geräteprüfung Gerät der Schutzklasse Schutzleiterwiderstand I Bis 5 m ≤ 0,3 Ω Je weitere 7,5 m zusätzlich 0,1 Ω www.voltimum.de II III entfällt entfällt ≥ 2M Ω ≥ 0,25M Ω entfällt entfällt ≤ 0,5 mA an leitfähigen Teilen entfällt Maximal 1 Ω ≥ 1MΩ Isolationswiderstand ≥ 0,3 MΩ bei Geräten mit Heizelement P ≥ 3,5kW ≤ 3,5mA an leitfähigen Bauteilen mit PE-Verbindung Schutzleiterstrom Berührungsstroms 1mA/kW bei Geräten mit einem Heizelement P ≥ 3,5kW ≤ 0,5 mA An leitfähigen Bauteilen ohne PEVerbindung
PDF öffnen
