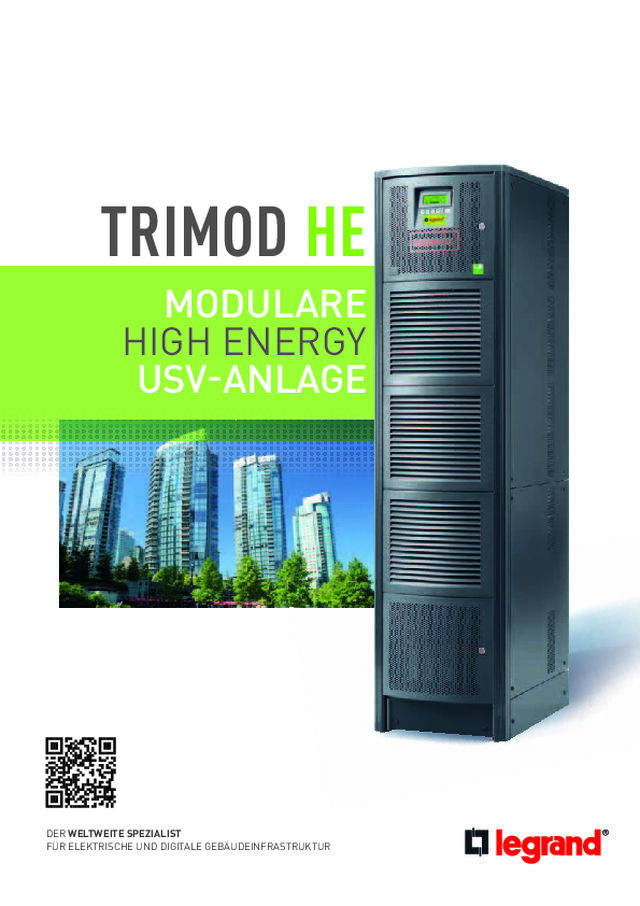

TRIMOD HE

DER WELTWEITE SPEZIALISTFÜR ELEKTRISCHE UND DIGITALE GEBÄUDEINFRASTRUKTUR TRIMOD  HE HIGH ENERGY MODULARE USV-ANLAGE

HOHE Leistung HOHER Wirkungsgrad UMWELT bewusst TECHNIK TRIFFTINNOVATION Schon seit mehr als 20 Jahren beschäftigt sich Legrand mit mo-dularen USV-Anlagen und hat seine Lösungen für diesen Bereich im Laufe der Jahre immer weiter entwickelt und verbessert. Das Ergebnis ist Hardware höchster Qualität und ein Konzept, das von erfahrenen Entwicklern ständig an die Anforderungen des Marktes angepasst wird und dem Stand der Technik nicht nur entspricht, sondern hier neue Maßstäbe setzt. Mit einem Wirkungsgrad bis zu 96 % bei einem Leistungsfaktor von 1 sorgt das neue TRIMOD HE USV-System für bisher uner-reichte Effizienz, energieoptimierten Einsatz und niedrige Be-triebskosten. High Performance Komponenten aus eigener Fertigung garan-tieren die Verfügbarkeit der Komponenten, die hohe Qualität und den zuverlässigen Betrieb. Das strukturierte Design nutzt vorhan-denen Platz optimal aus. ZERTIFIZIERTER WIRKUNGSGRAD –der höchste   im Markt 96% TRIMOD  HE Bis zu 4 % mehr Wirkungsgrad als von europäischen Richtlinien gefordert. % Last % Wirkungsgrad 79 81 83 85 87 89 91 93 95 97 100 75 50 25 20 Europäische Richtlinie (für USV von 20 40 kVA) TRIMOD HE

® MEHR LEISTUNG Dank des Leistungsfaktors von 1garantiert die neue TRIMOD HE USV-Anlage ein Maximum an Wirkleistung;11 % mehr als das Vorgängermodell. LEISTUNGS- FAKTOR 1 kVA = kW 3 USV TRIMOD HE WWW.UPS.LEGRAND.COM

Zusätzlich zu den Standardschrankgrößen bietet TRIMOD HE eine höhere Schrankvariante. Sie hat mehr Platz für Batterie- und Powermodule und kann dadurch flexibler bestückt werden. Weiterer Vorteil: Trotz höherer Leistung bleibt die Stellfläche gleich. HIGH DENSITY USV TRIMOD  HE Höhere Leistung –gleiche Stellfläche  Die neuen Schränke sind höher, bieten mehr Flexibilität und mehr Raum bei gleicher Stellfläche. 0.26   m 2 4 100 % kompatibel TRIMOD HE ist vollkommen kompatibel zu seinem Vorgängermodell. Auf diese Weise lassen sich Erweiterungen be-reits installierter Systeme problemlos realisieren. Auch der Service erfolgt wie gewohnt.

® TRIMOD TRIMOD  HE TRIMOD  HE TRIMOD  HE bis 30 kW bis 20 kW bis 30 kW Redundanz Skalierbarkeit  Redundanz auf Gesamtleistung und  auf Einzelphasen.Leistung skalierbar (mit integrierten Batterien):für Ausführungen 10 kW bis 20 kWfür Ausführungen 15 kW bis 30 kW Überbrückungszeit Höhere integrierbare Anzahl an Batterie-Modulen bei den 10-15- 20 kW Modellen. MEHR MEHR TRIMOD  HE TRIMOD NEUE SYSTEME VORTEILE mehr neue LÖSUNGEN 5 USV TRIMOD HE WWW.UPS.LEGRAND.COM Flexibilität In die 30 kW Ausführung sind Batterien bis zu einer Standardüberbrückungszeit integrierbar. MEHR

TRIMOD HE basiert auf einem besonders flexiblen Modulkon-zept. Drei einzelne 1-Phasen-Module werden dabei kom-biniert, was die Leistungsverfügbarkeit und die Flexibilität erhöht – die Betriebskosten dagegen senkt. Auch der Transport wird durch die Verwendung kleiner, leich-ter Einzelmodule viel einfacher. Alle Komponenten sind selbst konfigurierend und verfügen über ein integriertes Plug & Play Stecksystem, das die Diagnose, Servicearbeiten und zukünfti-ge Erweiterungen erleichtert. Das TRIMOD HE System ist vielseitig programmierbar, so dass man drei unabhängigen, 1-phasigen Lastlinien unterschiedli-che Prioritäten und Überbrückungszeiten zuordnen kann. Ver-schiedene Eingangs- und Ausgangskonfigurationen können in einem einzigen System konfiguriert werden (3/3, 1/1, 3/1, 1/3).  Außerdem sorgt das Smart Charging Ladesystem für eine höhere Lebensdauer der Batterien. ERWEITERBAR  SKALIERBAR MODULAR FLEXIBEL TRIMOD  HE Leicht zu handhabendes und zu installierendes Batterie- Modul (nur 13 kg) Kompaktes, leichtes,  1-phasiges Power-Modul (nur 8,5 kg)

® Dank des einzigartigen Aufbaus der  TRIMOD HE USV-Serie können unter-schiedliche Redundanzszenarien einge-richtet werden. So ist Verfügbarkeit und Versorgungssicherheit auf höchstem Niveau gewährleistet. REDUNDANZ HIGH LEVEL Redundanz 1-phasige Last Fällt in einem Stromversor-gungssystem mit 1-phasigen Lasten ein Modul aus, bleibt die Last unterbrechungsfrei versorgt, da die Last von den verbleibenden Modulen aufge-fangen wird. Redundanz  bei Einzelphasen Bei einem 3-phasigen System ist eine Redundanz je Einzel-phase möglich. Fällt ein Power Modul aus, überneh-men andere Module auf der gleichen Phase die Arbeit des fehlerhaften Moduls. L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 LAST LAST Fehler L1 L2 L3 Fehler L1 L2 L3 7 USV TRIMOD HE WWW.UPS.LEGRAND.COM

3 104 42 TRIMOD  HE 3-phasige Modulare USV-Anlage (Dauerwandler VFI) 3 108 43 3 108 71 ANMERKUNG: Die angegebenen Überbrückungszeiten wurden unter realistischen Auslastungsbedingungen gemessen und dienen lediglich als Anhaltspunkt. Artikelnummer VORKONFIGURIERTE USV-ANLAGEN NENNLEISTUNG  kW BETRIEBSZEIT (MIN.)  ANZAHL INSTALLIER- BARER BATTERIE  MODULE GEWICHT (kg) 3 103 96 10 0' 12 120 3 103 97 10 0' 16 155 3 104 08 15 0' 12 120 3 104 03 15 0' 16 155 3 104 14 20 0' 12 120 3 104 09 20 0' 16 155 3 104 18 30 0' - 146 3 104 15 30 0' 12 181 3 104 19 40 0' - 146 3 104 20 60 0' - 165 Artikelnummer VORKONFIGURIERTE USV-ANLAGEN MIT BATTERIEN NENN-  LEISTUNG  kW ÜBERBRÜCKUNGS- ZEIT (MIN.)  ANZAHL  UND SCHRANKTYP GEWICHT (kg)   3 104 42 10 11 1B 167   3 104 43 10 17 1B 223   3 104 44 10 35 1B 279   3 104 02 10 49 1A 350 3 104 43  + 3 107 58 10 68 2A 527   3 104 45 15 13 1B 220   3 104 46 15 21 1B 279   3 104 07 15 29 1A 350 3 104 46  + 3 107 60 15 33 2B 413 3 104 46  + 3 107 63 15 57 2B 550 3 104 46  + 3 108 08 15 110 2 865   3 104 47 20 9 1B 220   3 104 48 20 14 1B 279   3 104 13 20 20 1A 350 3 104 48  + 3 107 62 20 35 2B 572 3 104 14  + 3 108 08 20 82 2 865 3 104 47  + 2 x 3 107 63  20 59 3B 574   3 104 17 30 8 1B 325 3 104 18  + 3 107 63 30 12 2B 434 3 104 18  + 3 108 09 30 50 2 890 3 104 18  + 2 x 3 108 09 30 110 3 1645 3 104 19  + 3 107 63 40 8 2B 564 3 104 19  + 2 x 3 107 58 40 16 3B 801 3 104 19  + 3 108 10 40 33 2 925 3 104 19  + 3 x 3 107 59 40 38 4B 439 3 104 19  + 4 x 3 107 64 40 60 5B 1663 3 104 19  + 2 x 3 108 10 40 82 3B 1700 3 104 19  + 3 x 3 108 10 40 120 4 2430 3 104 20  + 2 x 3 107 58 60 9 3B 830 3 104 20  + 2 x 3 107 64 60 15 3B 942 3 104 20  + 3 108 11 60 17 2 952 3 104 20  + 4 x 3 107 63  60 27 5B 1579 3 104 20  + 2 x 3 108 11 60 50 3 1715 3 104 20  + 3 x 3 108 11 60 80 4 2474 3 104 20  + 4 x 3 108 11 60 110 5 3234  Konfigurationen mit Batterieschränken (20 x 94 Ah)Abmessungen und Gewicht Batterieschrank:  HxBxT  1635x600x800 (mm), 785 kg Schrank A H=1650, Schrank B H=1370 MODULARE BATTERIESCHRÄNKE (BESTÜCKT) Batterien (5 Jahre Eurobat) BESCHREIBUNG 7.2 Ah 9 Ah 3 107 55 3 107 60 Batterieschrank 310805 inlusive 4 Batterie Modulen 3 107 56 3 107 61 Batterieschrank 310805 inlusive 8 Batterie Modulen 3 107 57 3 107 62 Batterieschrank 310805 inlusive 12 Batterie Modulen 3 107 58 3 107 63 Batterieschrank 310805 inlusive 16 Batterie Modulen 3 107 59 3 107 64 Batterieschrank 310806 inlusive 20 Batterie Modulen MODULARE BATTERIESCHRÄNKE BESCHREIBUNG 3 108 05 Batterieschrank 16 Batterie Slots 3 108 06 Batterieschrank 20 Batterie Slots EINZELBLOCK BATTERIESCHRÄNKE 94 Ah BATTERIEN (LONG LIFE) BESCHREIBUNG 3 108 07 Batterieschrank für 10 kW USV 3 108 08 Batterieschrank für 20 kW USV 3 108 09 Batterieschrank für 30 kW USV 3 108 10 Batterieschrank für 40 kW USV 3 108 11 Batterieschrank für 60 kW USV Rote Artikelnummern: Neue Produkte.  Artikelnummern fett: lagernder Artikel mit kurzer Lieferzeit. ZUBEHÖR BESCHREIBUNG 3 108 69 3.4 kW Power Modul 3 108 71 5 kW Power Modul 3 108 73 6.7 kW Power Modul 3 108 51 15 A Lade Modul BATTERIESYSTEMZUBEHÖR BESCHREIBUNG 3 108 54 Satz 4 Stück leere Batterieeinschübe 3 108 43 1 Stück Batterie Modul 5 x 7.2 Ah Batterien (5 Jahre Eurobat) 3 108 45 1 Stück Batterie Modul 5 x 9 Ah Batterien (5 Jahre Eurobat) 3 108 75 1 Stück Batterie Modul 5 x 9 Ah Batterien (Long Life) USV-SCHRANK (LEER) ANZAHL   POWER   MODULE ANZAHL   BATTERIE  MODULE BESTÜCKUNG  VORGABE ANSCHLUSS  KONFIGURATION 3 104 22 3 12 3 x 3.4 kW 1-1 / 3-3 / 3-1 / 1-3 3 104 31 3 16 3 x 3.4 kW 1-1 / 3-3 / 3-1 / 1-3 3 104 23 3 12 3 x 5 oder 6.7 kW 1-1 / 3-3 / 3-1 / 1-3 3 104 32 6 12 6 x 3.4 kW 1-1 / 3-3 / 3-1 / 1-3 3 104 33 3 16 3 x 5 oder 6.7 kW 1-1 / 3-3 / 3-1 / 1-3 3 104 24 6 - 6 x 5 kW 3-3 3 104 25 6 - 6 x 5 kW 1-1/3-3/3-1/1-3 3 104 34 6 12 6 x 5 kW 3-3 3 104 26 6 - 6 x 6.7 kW 3-3 3 104 27 9 - 9 x 6.7 kW 3-3 8

® TRIMOD  HE 3-phasige Modulare USV-Anlage (Dauerwandler VFI)   Standardkonfiguration 3-phasiger Eingang/3-phasiger Ausgang (Multi I/O Konfiguration auf Anfrage) Art.-Nr. 3 103 963 103 97 3 104 033 104 08 3 104 093 104 14 3 104 15 3 104 18 3 104 19 3 104 20 Allgemeine Daten Nennleistung (kVA) 10 15 20 30 40 60 Wirknennleistung (kW) 10 15 20 30 40 60 Nennleistung je Modul (kW) 3.4 5 6.7 5 6.7 6.7 Wirkprinzip Dauerwandler VFI-SS-111 (Klasse 1) Systemaufbau Modularer Aufbau, skalierbar redundanter Systemaufbau Eingang Eingangsnennspannung 380, 400, 415 V 3ph+N+PE (oder 220, 230, 240 V 1ph) 380, 400, 415 V 3ph+N+PE Eingangsfrequenz 45-65 Hz (43,0 ÷ 68.4 Hz) Eingangsspannungsbereich 400 V + 15 %/- 20 % - 230 V + 15 %/- 20 % 400 V + 15 %/- 20 % Eingangsstromverzerrung  ‹ 3 % (bei 100 % Last) Generatorbetrieb Ja Eingangsleistungsfaktor › 0.99 Ausgang Ausgangsnennspannung 380, 400, 415 V 3ph+N+PE  (oder 220, 230, 240 V 1ph) 380, 400, 415 V 3ph+N+PE Wirkungsgrad  bis 96 % Wirkungsgrad Eco-Mode  99 % Ausgangsnennfrequenz 50/60 Hz wählbar ± 2 % (Standard), ± 14 % (erweitert) Crestfaktor 3:1 Kurvenform Sinus Toleranz Ausgangsspannung ± 1 % Klirrfaktor Ausgangsspannung  1 % (lineare Last) Zulässige Überlast 10 Minuten 125 %, 60 Sekunden 150 % (PF 0,9) Bypass NRE Automatisch, elektronisch , integrierter manueller Bypass Batteriesystem Batteriemodule Plug & Play Empfohlener Batterietyp/Nennspannung VRLA - AGM / 240 Vdc Überbrückungszeit Frei konfigurierbar Ladetechnik Smart Charge Technology, 3-stufiger Ladezyklus Kommunikation und Monitoring Display/Meldungen 4 Zeilen/20 Zeichen, 4 Navigationstasten, mehrfarbige LED Statusanzeige, Alarmmeldungen, akustische Alamierung Kommunikations-Schnittstellen 2 serielle Schnittstellen, 1 Logic-Port, 5 potenzialfreie Kontakte,  1 Slot für Netzwerkkarte (optional) Backfeed Protection Hilfskontakt zur Ansteuerung Öffner/Schließer Notaus (EPO) Ja Monitoring Optional Mechanische Daten Höhe (A-B) (mm) 1650 - 1370 1650 - 1370 1370 1370 Breite (mm) 414 414 414 414 Tiefe (mm) 628 628 628 628 Installierbare Power Module 3 6 6 9 Installierbare Batterie Module (A-B) bis zu 16 - bis zu 12 bis zu 12 - 0 - - Nettogewicht inkl. Power Module (A-B) (kg) 155 - 120 181 - 146 146 165 Umgebungsbedingungen Umgebungstemperatur/Luftfeuchtigkeit 0 - 40° C/0 - 95 % nicht kondensierend Gehäuseschutzgrad IP21 Geräuschpegel 1 m Abstand (dBA) 46 Normen EN 62040-1, EN 62040-2, EN 62040-3 9 USV TRIMOD HE WWW.UPS.LEGRAND.COM

Kunden-  service Verlässlich Wir beliefern weltweit 150 Län-der und unterhalten in über 70 Ländern eigene Niederlassun-gen. Ein Team von qualifizierten Technikern ist rund um die Uhr an sieben Tagen in der Woche verfügbar, um Ihre USV-Anlagezu betreuen. So wird sicherge-stellt, dass Ihr System zu jeder Zeit Ihre kritischen Verbraucherversorgen kann. Umfassend Legrand bietet nicht nur leis-tungsfähige USV-Systeme und Dienstleistungen, sondern schafft auch hohen Mehrwert für Endkun-den, Handel und Handwerk. Dazu gehört ein niedriger Energiever-brauch ebenso wie ein flexibles, montage- und servicefreundliches Produktdesign. Mit rund 200.000 Katalogartikeln ist Legrand ein echter Systemlieferant, wenn es um die elektrische und digitale Gebäudeinfrastruktur geht. Maßgeschneidert Legrand bietet neben innovati-ver Hardware eine umfassende Palette kundenorientierter Dienstleistungen:-  Technische Unterstützung bei  der Projektierung -  Werkabnahmen, Prüfungen-  Service vor Ort, Tests, Inbe- triebnahmen, Abnahmen vor Ort - Technische Schulungen- Site Audits- Garantieerweiterungen-  Wartungs-/Dienstleistungs- verträge - Soforthilfe bei Notfällen 10

® STÖRUNGSBESEITIGUNG, NOTFALLIm Falle eines Notrufs garantiert unser weltweites Service-Netz-werk, dass Techniker und Ersatzteile so schnell wie möglich bei Ihnen sind. Diese schnelle Hilfe steht täglich rund um die Uhr für Sie bereit. Nach Anschluss des Analysegeräts an Ihre TRIMOD HE ist unser Techniker in der Lage, dank leistungsstarker Diagnose-Software den Fehler schnell zu identifizieren. Dies und der modula-re Aufbau reduzieren die Reparaturzeit auf ein absolutes Minimum. Während der Instandsetzung werden, wenn nötig, defekte Teile ausgetauscht, Anpassungen und Upgrades durchgeführt, damit das USV-System sofort wieder störungsfrei arbeitet. VORBEUGEND, ON DEMANDUSV-Anlagen enthalten wie alle elektronischen Geräte Kompo-nenten, deren Lebensdauer begrenzt ist, und Teile, die in regel-mäßigen Abständen ausgetauscht werden müssen. Es ist darum unverzichtbar, eine regelmäßige vorbeugende Wartung durchzu-führen, um Ausfallzeiten zu vermeiden. Unsere Dienstleistungen umfassen alles, was hierfür nötig ist. Wir bieten unter anderem die Reinigung, IR Thermographie, Messungen unter Betriebsbe-dingungen, Funktionstests, Analyse der Logfiles und der Span-nungsqualität, Prüfung der Batterie, Upgrades für Hard- und Software des USV-Systems sowie die Erstellung eines Prüfproto-kolls an. Die vorbeugende Wartung ist dabei die kosteneffizientes-te Maßnahme zur Aufrechterhaltung Ihres Investments und zur Sicherung Ihres laufenden Geschäfts. Wartung TECHNISCHE TRAININGSWir führen Schulungen (auch vor Ort) durch, um einen sicheren und effizienten Betrieb Ihrer Anlage über viele Jahre sicher zu stellen. Regelmäßig finden auch Kurse in unseren Niederlassungen statt. Dort kann intensiv an USV-Schulungsgeräten geübt werden. Schulung Betreuung AUFSTELLUNG, INSTALLATIONWir führen eine umfassende Überprüfung der Umgebungsbedin-gungen am Aufstellort der USV-Anlage durch, um einen sicheren und fehlerfreien Betrieb zu gewährleisten. Unsere technischen Experten übermitteln dem Techniker vor Ort Empfehlungen und überwachen die Installation der USV-Anlage, bevor diese in Be-trieb genommen wird.  INBETRIEBNAHME, TEST, ABNAHMEUnsere Servicetechniker führen vor Ort strenge Tests durch und führen ein vollständiges Setup des USV-Systems aus, bevor dies endgültig in Betrieb geht. Eine Abnahme vor Ort wird unter Berück-sichtigung der individuellen Anforderungen durchgeführt.Die Inbetriebnahme von TRIMOD HE erfolgt durch qualifizierte Techniker, um einen reibungslosen Start zu gewährleisten. Nach der Übergabe des USV-Systems wird Ihnen ein Inbetriebnahme-protokoll ausgehändigt. 11 USV TRIMOD HE WWW.UPS.LEGRAND.COM

W14066 | W14066A T  © Legr and  05/2014 Ihr Partner in Österreich Legrand Austria GmbHFloridsdorfer Hauptstraße 1A - 1210  WienT 01 277 62F 01 277 62 - 225 Verkauf: T  01 / 277  62 - 100F  01 / 277  62 - [email protected] Technik:T  01 / 277  62 - 210F  01 / 277  62 - [email protected] www.legrand.at Ihr Partner in Deutschland Legrand GmbHAm Silberg 14D - 59494  SoestT  0  29  21 / 104 - 0F  0  29  21 / 104 - 202 Verkauf:T 01 80 / 3 22 17 - 30 F 01 80 / 3 22 17 - 33 [email protected] Technik:T 01 80 / 3 22 17 - 34 F  0  29  21 / 104 - [email protected] www.legrand.de Folgen Sie uns auf 9 ct pro Minute aus dem deutschen Festnetz, Mobilpreise können abweichen. Gemäß seiner Politik der ständigen Verbesserung behält sich Legrand das Recht vor, Maßangaben und Bauweisen ohne vorherige Ankündigung zu ändern. Alle Abbildungen, Beschreibungen, Größen-angaben und Gewichte in diesem Katalog dienen nur als Richtlinie.
