SENTRON Schutzgeräte

SENTRON Schutzgeräte decken alle Gefahrenquellen zuverlässig ab – von Leitungsschutz bis Fehlerstromschutz, alles aus einer Hand.

Veröffentlicht: 2. Juli 2026 Kategorie: Produktkatalog

SIEMENS

SENTRON Schutzgeräte

Veröffentlicht: 2. Juli 2026 · Kategorie: Produktkatalog

SENTRON Schutzgeräte decken alle Gefahrenquellen zuverlässig ab – von Leitungsschutz bis Fehlerstromschutz, alles aus einer Hand.

Aus diesem Dokument

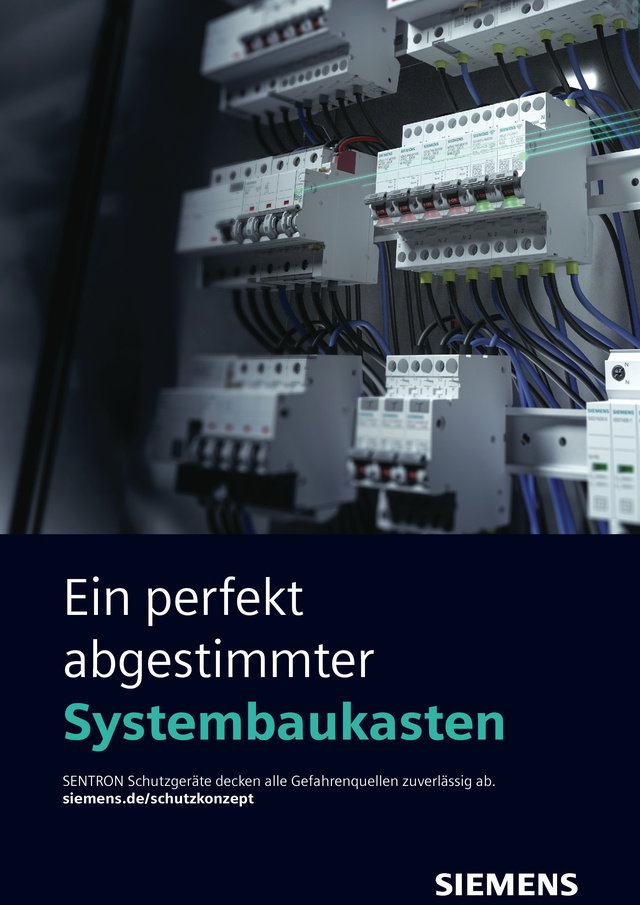

Ein perfekt abgestimmter Systembaukasten SENTRON Schutzgeräte decken alle Gefahrenquellen zuverlässig ab. siemens.de/schutzkonzept Struktur der Bestellnummern Alle Informationen sind übersichtich aufgebaut. Leitungsschutzschalter von 0,3 A bis 63 A bei „B-, C-, D-Charakteristik“ 5SL6316-7 Beispiel: Charakteristik Nennstrom Polzahl Reihe und Typ des LS-Schalters 5SL6116-7 5SL6316-6 5SL6506-8 LS, 5SL6, 1-pol. C16 LS, 5SL6, 3-pol. B16 LS, 5SL6, 1+N. D06 Legende: 5SL6 6 = 6 kA 4 = 10 kA L = Infrastruktur Y = Industrie FI-Schutzschalter mit 10 bis 500 mA Bemessungsfehlerstrom von 16 bis 80 A 5SV3346-6 Beispiel: FI-Typ Bemessungsstrom Polzahl Bemessungsfehlerstrom Fehlerstromschutzschalter neues Design 5SV3312-6 5SV3344-3 5SV3646-4 FI, 30 mA, 2-pol. 25 A, Typ A FI, 30 mA, 4-pol. 40 A, Typ F FI, 300 mA, 4-pol. 63 A, Typ B FI-Typ: Selektiv: 3 = Typ F 4 = Typ B 6 = Typ A 7 = Typ F 5 = Typ B 8 = Typ A FI/LS-Schalter von 6 A bis 40 A in „B-, C-Charakteristik“ 5SU1356-7KK16 Bemessungsstrom Charakteristik/Typ Schaltvermögen Polzahl Bemessungsfehlerstrom FI/LS-Schalter Beispiel: 5SU1356-6KK16 FI/LS, 30 mA, 1+N, 6 kA, Typ A, B16 5SU1354-7KK10 FI/LS, 30 mA, 1+N, 10 kA, Typ A, C10 5SU1354-3KK16 FI/LS, 30 mA, 1+N, 10 kA, Typ F, B16 Ein-/Ausschalter von 32 A bis 125 A 1-, 2-, 3-, 4- und 3+N-polig 5TL1663-1 Beispiel: 5TL1132-0 Grifffarbe Nennstrom Polzahl Ein-/Ausschalter 5TL1391-0 5TL1692-1 Schalter 5TL1, 1-pol. 32 A, Grifffarbe grau Schalter 5TL1, 3-pol. 100 A, Grifffarbe grau Schalter 5TL1,...
