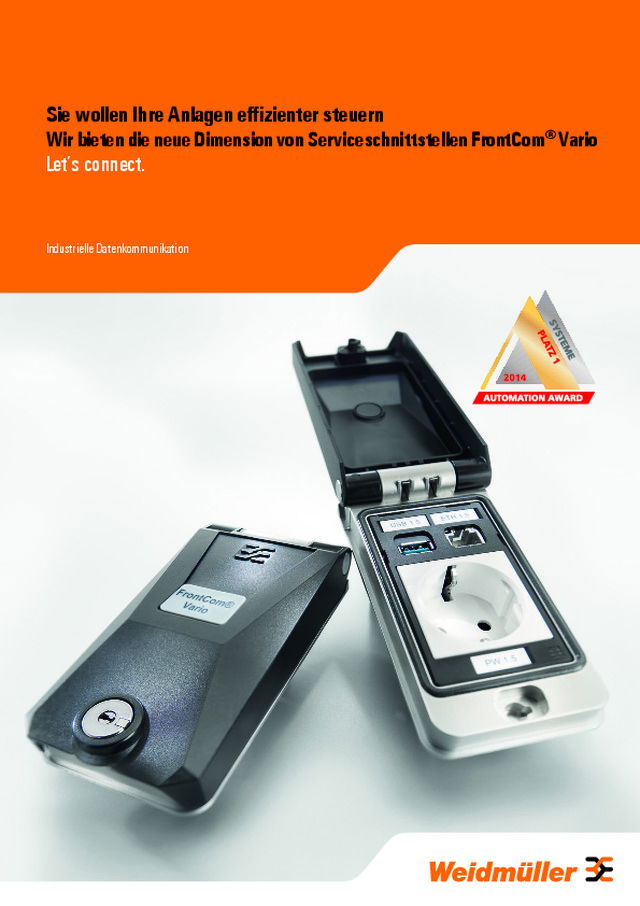

Serviceschnittstellen FrontCom® Vario

1 Industrielle Datenkommunikation  Sie wollen Ihre Anlagen effizienter steuern Wir bieten die neue Dimension von Serviceschnittstellen FrontCom ®  Vario  Let’s connect.

2

3 Einfacher Zugriff auf SPS und Funktionselektronik   FrontCom ®  Vario setzt neue Maßstäbe Erfahren Sie mehr über die neuen  FrontCom ® -Vario-Serviceschnittstellen unter: www.weidmueller.de/frontcom Sie möchten Ihre Schnittstelle jetzt gleich online konfigurieren – kein Problem: http://galaxy.weidmueller.com/frontcom Neue Dimension von Serviceschnittstellen  Mit FrontCom ®  Vario haben wir eine Serviceschnittstelle  entwickelt, die neue Maßstäbe setzt. Sie benötigt nur halb  so viel Platz wie herkömmliche Serviceschnittstellen – und  verfügt außerdem über eine Vielzahl intelligenter Details, mit  denen sich viele Wartungs- und Optimierungsprozesse an  Ihren Anlagen deutlich effizienter und damit kostengünstiger  durchführen lassen. Das macht FrontCom ®  Vario zur cleveren  Investition mit vielen attraktiven Vorteilen. Zusätzliche Vorteile von FrontCom ®  Vario   • Halber Platzbedarf im Vergleich zu herkömmlichen  Serviceschnittstellen    • Geringere Installationskosten durch Unterbringung von  Daten-, Signal- und Poweranschluss im Einfachrahmen    • Zukunftssichere Technik durch Datenübertragung nach  modernstem Cat.6 A -Standard    • Optimale Ausstattung für mehr Sicherheit und Komfort  bei Betrieb und Wartung    • Perfekte Planungssicherheit durch zukunftssicheres  Portfolio für unterschiedlichste Applikationen   • Hohe Flexibilität dank vielfältiger Individualisierungs- und  Kombinationsmöglichkeiten  Optimale Steuerung und hohe Verfügbarkeit Ihrer  Anlagen sichern die Produktivität und Wirtschaftlichkeit  Ihres Betriebs und verschaffen Ihnen wertvolle  Wettbewerbsvorteile. Geschützte Serviceschnittstellen  an den Gehäusewänden Ihrer Schaltschränke sind eine  einfache und vielfach bewährte Lösung, um Verfügbarkeit  und Produktivität Ihrer Anlagen effektiv zu steigern.  Sie gewähren Ihren Technikern zu jeder Zeit schnellen  und sicheren Zugriff auf Steuerungselemente und  Funktionselektronik im Schaltschrank. Ganz bequem von  außen – durch die geschlossene Schaltschranktür hindurch.  Das ermöglicht die Durchführung vieler Servicearbeiten  während des laufenden Betriebs und vermeidet Wartezeiten  auf speziell autorisiertes Fachpersonal. Gleichzeitig wird  die Gefahr von Fehlbedienungen oder Unfällen deutlich  reduziert. Vorteile moderner Serviceschnittstellen   • Beschleunigung von Arbeitsprozessen    • Schnelles Auslesen von Produktionsdaten   • Komfortable Fehlerbehebung, -Konfiguration und  -Programmierung   • Keine Ausfallzeiten durch Warten auf autorisiertes  Fachpersonal    • Geringere Risiken durch fehlerhafte Bedienung im Inneren  des Schaltschrankes    • Höhere Betriebssicherheit und Verringerung der  Unfallgefahr    • Optimierte Anlagenverfügbarkeit

4 Im Vergleich zu herkömmlichen Serviceschnittstellen kombiniert FrontCom ®  Vario  mehrere Funktionen in nur einem Einfachrahmen. Dadurch wird der Platzbedarf um  die Hälfte reduziert. Das System ist kompakt, einfach zu montieren und lässt sich flexibel  zusammenstellen: Ganz nach Bedarf können Sie sich zwischen verschiedenen  Daten-, Signal- und Powermodulen entscheiden und haben die Wahl aus  mehreren attraktiven Gehäusedesigns.  Darüber hinaus bietet Ihnen FrontCom ®  Vario eine Reihe einzigartiger  Produktmerkmale, die das System als besonders sichere, schnelle und   zukunftsorientierte Lösung auszeichnen.  Mehr Leistung für Ihr Geld Wir kombinieren Energieversorgung, Signal- und Datenübertragung   auf halber Fläche Mehr Sicherheit  Die optional erhältliche Variante mit echtem  Sicherheitsschloss bietet perfekten Schutz vor  unbefugten Zugriffen.  Einfache und eindeutige Identifikation      Die große Markierungsfläche auf dem Deckel  erlaubt optimale Betriebsmittelkennzeichnung  und gute Lesbarkeit. Der optionale  Berührungsschutz auf der Innenseite offeriert  zusätzliche Markierungsmöglichkeiten für jede  Schnittstelle und erleichtert die eindeutige  Zuordnung.

5 Arbeitserleichterung im Alltag Die praktische Deckelfixierung über fünf  Rastpositionen erleichtert den Zugriff und  beschleunigt die Arbeit. Beide Hände bleiben  frei! Hohe Flexibilität durch modulares System   Durch den modularen Aufbau und mehr als  5.000 Kombinationsmöglichkeiten steht  FrontCom ®  Vario für einzigartige Flexibilität. So  gibt es Deckelvarianten in Kunststoff oder aus  robustem Metall für raue Umgebungen. Alle  Varianten erfüllen dabei die Anforderungen nach  IP-65-Standard. Das Besondere: FrontCom ® - Vario-Produkte sind zu 100 % kompatibel zum  Marktstandard.    Zukunftssichere Datenübertragung  Für beste Übertragungseigenschaften  sorgen RJ45-Einsätze nach modernstem  Cat.6 A -Standard. Sie erlauben hohe  Datenübertragungsraten von bis zu 10 GBit/s.   Optional mit Schirmung Das optionale Schirmblech muss nur einmal an  der Erdungsschraube des Rahmens angeschlossen werden und überträgt die  Funktionserdung dann auf alle Metalleinsätze.

6 Projektierung muss viele Faktoren berücksichtigen Wir bieten mehr als 5.000 Kombinationsmöglichkeiten Verschiedene Rahmen Durch die verschiedenen Rahmen  lässt sich FrontCom ®  Vario an  unterschiedliche Anforderungen und  Umgebungsbedingungen anpassen.  Die Installation? Spielend leicht: Ist ein  passender Ausschnitt im Gehäuse oder  Schaltschrank vorhanden, wird einfach  der vormontierte Rahmen aufgesetzt  und mit drei Schrauben befestigt. Einsätze für jede Anforderung  Je nach Anforderung können Sie  unterschiedliche Daten-, Signal- oder  Powereinsätze auswählen und einfach  in die passende Einsatzplatte einrasten. Unterschiedliche Einsatzplatten  Um die Einsätze aufzunehmen, sind  unterschiedliche Einsatzplatten  erhältlich. Diese unterscheiden sich  durch verschiedene Kombinationen  von Aufnahmen für Power-, Daten-  und Signaleinsätze, optional ist jede  Variante mit Schirmung verfügbar. Die  Einsatzplatten lassen sich zur Montage  einfach in den vorhandenen Rahmen  einrasten.  Die Projektierung einer Anlage stellt jeden Konstrukteur und Planer vor  besondere Herausforderungen. Keine Maschine gleicht der nächsten, und jeder  Kunde hat andere Anforderungsprofile. Mit FrontCom ®  Vario bieten wir Ihnen  eine bisher einzigartige Vielfalt an Möglichkeiten, Ihre Serviceschnittstelle den  individuellen Bedürfnissen anzupassen. Beispielsweise an länderspezifische  Steckdosensysteme oder an unterschiedliche Steckertypen wie RJ45, USB  oder D-Sub, mit denen man die Verbindung zu den Systemen im Schaltschrank  herstellen kann. Das gilt auch für Änderungen und Nachrüstungen während des  Betriebs. Die modulare Serviceschnittstelle FrontCom ®  Vario bietet für fast jede  Konfiguration die passende Kombination aus Einfachrahmen, Kommunikations-  und Powereinsätzen sowie der passenden Einsatzplatte. Alles in allem können Sie  aus mehr als 5.000 Kombinationsmöglichkeiten wählen.  Das modulare Prinzip: Jede FrontCom ® -Vario-Variante lässt sich aus folgenden  Komponenten modular aufbauen:

7 Sie haben die Wahl Wir unterstützen Sie mit dem FrontCom ® -Vario Onlinekonfigurator Für Ihre individuelle FrontCom ® -Vario-Serviceschnittstelle stehen Ihnen mehr   als 5.000 Kombinationsmöglichkeiten zur Wahl. Damit Sie sich aus dem breiten  Angebot schnell und einfach die passende Lösung zusammenstellen können,  gibt es unseren komfortablen Onlinekonfigurator. Hier wählen Sie einfach per  Drag-and-drop Ihre gewünschten Komponenten aus. Sie erhalten eine Stückliste  mit allen benötigten Einzelkomponenten, die Sie abspeichern und sofort online  anfragen können.  Online http://galaxy.  weidmueller.com/  frontcom

8 FrontCom ®  Vario Rahmen •  IP 65 Technische Daten Schutzart Material Deckel Material Rahmen Umgebungstemperatur (Betrieb) Zulassungen Hinweis Bestelldaten Knopfbetätigung Abschließbar m. Schlüssel Hinweis Zubehör Hinweis Metalldeckel 67 134 27.5 IP 65 in geschlossenem Zustand Zinkdruckguss, pulverbeschichtet Zinkdruckguss -40 °C...70 °C GERMLLOYD Typ VPE Best.-Nr. IE-FC-SFM-KNOB 1 1450530000 IE-FC-SFM-KEY 1 1450540000 Typ VPE Best.-Nr. Typ VPE Best.-Nr. IE-FC-KEY 1 1465930000 SM 27/18 K MC NE SI 80 1713760000 SM 27/18 K MC NE GR 80 1073340000 SM 27/18 K MC NE WS 80 1707270000 ESG 7/20 SIRIUS MC NE WS 200 1736181044 IE-FC-PWPC 1 1450820000 Ersatzschlüssel Markierer silber lichtgrau weiß für Berührungsschutz und Einsatzplatten Berührungsschutz Berührungsschutz Kunststoffdeckel 67 134 27.5 IP 65 in geschlossenem Zustand Polykarbonat PC Zinkdruckguss -40 °C...70 °C GERMLLOYD Typ VPE Best.-Nr. IE-FC-SFP-KNOB 1 1450510000 IE-FC-SFP-KEY 1 1450520000 Typ VPE Best.-Nr. Typ VPE Best.-Nr. IE-FC-KEY 1 1465930000 SM 27/18 K MC NE SI 80 1713760000 SM 27/18 K MC NE GR 80 1073340000 SM 27/18 K MC NE WS 80 1707270000 ESG 7/20 SIRIUS MC NE WS 200 1736181044 IE-FC-PWPC 1 1450820000

9 FrontCom ®  Vario Einsatzplatten •  IP 20 Technische Daten Material Einsatz Data Einsatz Signal D-Sub 9-polig Einsatz Signal D-Sub 25-polig Einsatz Power groß Einsatz Power klein Einsatz Power US Umgebungstemperatur (Betrieb) Zulassungen Hinweis Bestelldaten geschirmt ungeschirmt Hinweis 1x Power, 2x Data Polykarbonat PC 2 1 -40 °C...70 °C GERMLLOYD Typ VPE Best.-Nr. IE-FC-SP-PWB/2ST 1 1450550000 IE-FC-IP-PWB/2ST 1 1450630000 1x Power, 2x Data, 1x Signal Polykarbonat PC 2 1 1 -40 °C...70 °C GERMLLOYD Typ VPE Best.-Nr. IE-FC-SP-PWS/2ST/1D9 1 1450600000 IE-FC-IP-PWS/2ST/1D9 1 1450690000 Zubehör Hinweis Typ VPE Best.-Nr. Typ VPE Best.-Nr. IE-FCI-PWB-AU 1 1450830000 IE-FCI-PWB-AU-10A 1 1546590000 IE-FCI-PWB-CH 1 1450780000 IE-FCI-PWB-CN 1 1450790000 IE-FCI-PWB-GB 1 1450770000 IE-FCI-PWB-DE 1 1450730000 IE-FCI-PWB-DE-OR 1 1554000000 IE-FCI-PWB-FR 1 1450750000 IE-FCI-PWS-EU 1 1450740000 IE-FCI-PWS-IT 1 1450810000 IE-FCI-PWB-MC 1 1529570000 IE-FCI-PWB-RCBO 1 1534250000 IE-BI-RJ45-C 10 1962840000 IE-BI-RJ45-FJ-B 10 1963840000 IE-BI-RJ45-FJ-P 10 1963830000 IE-BI-RJ45-FJ-A 10 1962850000 IE-BI-USB-A 10 1019570000 IE-BI-USB-3.0-A 10 1487920000 IE-BI-USB-AB 10 1131380000 ESG 7/20 SIRIUS MC NE WS 200 1736181044 IE-FC-PWPC 1 1450820000 Einsätze Power Steckdose AU 15 A Steckdose AU 10 A Steckdose CH Steckdose CN Steckdose GB Steckdose DE Steckdose DE orange Steckdose FR Steckdose EU Steckdose IT Steckdose Multikontakt RCBO Einsätze Data RJ45 Kupplung RJ45 Modul EIA/TIA T568 B RJ45 Modul PROFINET RJ45 Modul EIA/TIA T568 A USB 2.0 A / A USB 3.0 A / A USB 2.0 A / B Markierer für Berührungsschutz und Einsatzplatten Berührungsschutz Berührungsschutz Einsätze Signal D-Sub 9-polig Buchse / Buchse D-Sub 9-polig Buchse / Stecker D-Sub 9-polig Buchse / Lötanschluss Typ VPE Best.-Nr. Typ VPE Best.-Nr. IE-FCI-PWS-EU 1 1450740000 IE-FCI-PWS-IT 1 1450810000 IE-BI-RJ45-C 10 1962840000 IE-BI-RJ45-FJ-B 10 1963840000 IE-BI-RJ45-FJ-P 10 1963830000 IE-BI-RJ45-FJ-A 10 1962850000 IE-BI-USB-A 10 1019570000 IE-BI-USB-3.0-A 10 1487920000 IE-BI-USB-AB 10 1131380000 ESG 7/20 SIRIUS MC NE WS 200 1736181044 IE-FC-PWPC 1 1450820000 IE-FCI-D9-FF 1 1450840000 IE-FCI-D9-FM 1 1450850000 IE-FCI-D9-FS 1 1450870000

10 FrontCom ®  Vario Einsatzplatten •  IP 20 Technische Daten Material Einsatz Data Einsatz Signal D-Sub 9-polig Einsatz Signal D-Sub 25-polig Einsatz Power groß Einsatz Power klein Einsatz Power US Umgebungstemperatur (Betrieb) Zulassungen Hinweis Bestelldaten geschirmt ungeschirmt Hinweis Zubehör Hinweis 1x Power, 4x Data Polykarbonat PC 4 1 -40 °C...70 °C GERMLLOYD Typ VPE Best.-Nr. IE-FC-SP-PWS/4ST 1 1450570000 IE-FC-IP-PWS/4ST 1 1450640000 Typ VPE Best.-Nr. Typ VPE Best.-Nr. IE-FCI-PWS-EU 1 1450740000 IE-FCI-PWS-IT 1 1450810000 IE-BI-RJ45-C 10 1962840000 IE-BI-RJ45-FJ-A 10 1962850000 IE-BI-RJ45-FJ-B 10 1963840000 IE-BI-RJ45-FJ-P 10 1963830000 IE-BI-USB-A 10 1019570000 IE-BI-USB-3.0-A 10 1487920000 IE-BI-USB-AB 10 1131380000 ESG 7/20 SIRIUS MC NE WS 200 1736181044 IE-FC-PWPC 1 1450820000 Einsätze Power Steckdose EU Steckdose IT Einsätze Data RJ45 Kupplung RJ45 Modul EIA/TIA T568 A RJ45 Modul EIA/TIA T568 B RJ45 Modul PROFINET USB 2.0 A / A USB 3.0 A / A USB 2.0 A / B Markierer für Berührungsschutz und Einsatzplatten Berührungsschutz Berührungsschutz Einsätze Signal D-Sub 9-polig Buchse / Buchse D-Sub 9-polig Buchse / Stecker D-Sub 9-polig Buchse / Lötanschluss 1x Power, 2x Signal Polykarbonat PC 2 1 -40 °C...70 °C GERMLLOYD Typ VPE Best.-Nr. IE-FC-SP-PWS/2D9 1 1450610000 IE-FC-IP-PWS/2D9 1 1450680000 Typ VPE Best.-Nr. Typ VPE Best.-Nr. IE-FCI-PWS-EU 1 1450740000 IE-FCI-PWS-IT 1 1450810000 ESG 7/20 SIRIUS MC NE WS 200 1736181044 IE-FC-PWPC 1 1450820000 IE-FCI-D9-FF 1 1450840000 IE-FCI-D9-FM 1 1450850000 IE-FCI-D9-FS 1 1450870000

11 FrontCom ®  Vario Einsatzplatten •  IP 20 Technische Daten Material Einsatz Data Einsatz Signal D-Sub 9-polig Einsatz Signal D-Sub 25-polig Einsatz Power groß Einsatz Power klein Einsatz Power US Umgebungstemperatur (Betrieb) Zulassungen Hinweis Bestelldaten geschirmt ungeschirmt Hinweis Zubehör Hinweis 1x Power, 2x Data Polykarbonat PC 2 1 -40 °C...70 °C GERMLLOYD Typ VPE Best.-Nr. IE-FC-SP-PWU/2ST 1 1450620000 IE-FC-IP-PWU/2ST 1 1450700000 Berührungsschutz bei Verwendung der US Steckdose zwingend erforderlich Typ VPE Best.-Nr. Typ VPE Best.-Nr. IE-BI-RJ45-C 10 1962840000 IE-BI-RJ45-FJ-A 10 1962850000 IE-BI-RJ45-FJ-B 10 1963840000 IE-BI-RJ45-FJ-P 10 1963830000 IE-BI-USB-A 10 1019570000 IE-BI-USB-AB 10 1131380000 IE-BI-USB-3.0-A 10 1487920000 ESG 7/20 SIRIUS MC NE WS 200 1736181044 IE-FC-PWPC 1 1450820000 IE-FCI-PWS-US 1 1450800000 Einsätze Data RJ45 Kupplung RJ45 Modul EIA/TIA T568 A RJ45 Modul EIA/TIA T568 B RJ45 Modul PROFINET USB 2.0 A / A USB 2.0 A / B USB 3.0 A / A Einsätze Signal D-Sub 9-polig Buchse / Stecker D-Sub 9-polig Buchse / Lötanschluss D-Sub 9-polig Buchse / Buchse Markierer für Berührungsschutz und Einsatzplatten Berührungsschutz Berührungsschutz Einsätze Power 2x Data, 2x Signal Polykarbonat PC 2 2 -40 °C...70 °C GERMLLOYD Typ VPE Best.-Nr. IE-FC-SP-2ST/2D9 1 1450590000 IE-FC-IP-2ST/2D9 1 1450670000 Typ VPE Best.-Nr. Typ VPE Best.-Nr. IE-BI-RJ45-C 10 1962840000 IE-BI-RJ45-FJ-A 10 1962850000 IE-BI-RJ45-FJ-B 10 1963840000 IE-BI-RJ45-FJ-P 10 1963830000 IE-BI-USB-A 10 1019570000 IE-BI-USB-AB 10 1131380000 IE-BI-USB-3.0-A 10 1487920000 IE-FCI-D9-FM 1 1450850000 IE-FCI-D9-FS 1 1450870000 IE-FCI-D9-FF 1 1450840000 ESG 7/20 SIRIUS MC NE WS 200 1736181044 IE-FC-PWPC 1 1450820000

12 FrontCom ®  Vario Einsatzplatten •  IP 20 Technische Daten Material Einsatz Data Einsatz Signal D-Sub 9-polig Einsatz Signal D-Sub 25-polig Einsatz Power groß Einsatz Power klein Einsatz Power US Umgebungstemperatur (Betrieb) Zulassungen Hinweis Bestelldaten geschirmt ungeschirmt Hinweis Zubehör Hinweis 1x Data, 2x Signal Polykarbonat PC 1 1 1 -40 °C...70 °C GERMLLOYD Typ VPE Best.-Nr. IE-FC-SP-1ST/1D9/1D25 1 1450580000 IE-FC-IP-1ST/1D9/1D25 1 1450650000 Typ VPE Best.-Nr. Typ VPE Best.-Nr. IE-FCI-D9-FF 1 1450840000 IE-FCI-D9-FM 1 1450850000 IE-FCI-D9-FS 1 1450870000 IE-FCI-D25-FM 1 1450890000 IE-FCI-D25-FS 1 1450900000 IE-FCI-D25-FF 1 1450880000 IE-BI-RJ45-C 10 1962840000 IE-BI-RJ45-FJ-A 10 1962850000 IE-BI-RJ45-FJ-B 10 1963840000 IE-BI-RJ45-FJ-P 10 1963830000 IE-BI-USB-A 10 1019570000 IE-BI-USB-3.0-A 10 1487920000 IE-BI-USB-AB 10 1131380000 ESG 7/20 SIRIUS MC NE WS 200 1736181044 IE-FC-PWPC 1 1450820000 Einsätze Signal D-Sub 9-polig Buchse / Buchse D-Sub 9-polig Buchse / Stecker D-Sub 9-polig Buchse / Lötanschluss D-Sub 25-polig Buchse / Buchse D-Sub 25-polig Buchse / Stecker D-Sub 25-polig Buchse / Lötanschluss Einsätze Data RJ45 Kupplung RJ45 Modul EIA/TIA T568 A RJ45 Modul EIA/TIA T568 B RJ45 Modul PROFINET USB 2.0 A / A USB 3.0 A / A USB 2.0 A / B Markierer für Berührungsschutz und Einsatzplatten Berührungsschutz Berührungsschutz leere Platte Polykarbonat PC -40 °C...70 °C GERMLLOYD Typ VPE Best.-Nr. IE-FC-IP-BP 1 1450710000 Typ VPE Best.-Nr.

13 Data - Einsätze RJ45 •  Cat. 6 A •  IP 20 •  Für Gehäuse der Varianten 1, 4, 5, 14 und für  FrontCom Technische Daten Schutzart Steckzyklen Schirmung Gehäusebasismaterial Kontaktoberfläche Leiteranschlussquerschnitt, feindrähtig, min. / max. Leiteranschlussquerschnitt, eindrähtig, min. / max. Isolationsdurchmesser min. / max. Steckverbinder Norm Umgebungstemperatur (Betrieb) PoE / PoE+ Zulassungen Hinweis Bestelldaten werkzeuglos TIA-A, Cat. 6 A TIA-B, Cat. 6 A PROFINET Cat. 5 Kupplung Hinweis Zubehör Hinweis Modul 13,19 15,6 40,1 IP 67 mit Gehäuse 750 360° rundum geschlossen Zinkdruckguss Gold über Nickel, Au ≥ 0,8 µm AWG 26 / AWG 22 AWG 24 / AWG 22 0,85 mm...1,6 mm IEC 60603-7-51 -40 °C...70 °C gemäß IEEE 802.3af CULUS; GERMLLOYD Typ VPE Best.-Nr. IE-BI-RJ45-FJ-A 10 1962850000 IE-BI-RJ45-FJ-B 10 1963840000 IE-BI-RJ45-FJ-P 10 1963830000 Typ VPE Best.-Nr. Typ VPE Best.-Nr. PWZ RJ45 1 1118040000 Werkzeuge optionales Presswerkzeug Kupplung 13,19 15,6 32,5 1 IP 67 mit Gehäuse 750 360° rundum geschlossen Zinkdruckguss Gold über Nickel, Au ≥ 0,8 µm IEC 60603-7-51 -40 °C...70 °C gemäß IEEE 802.3af CULUS; GERMLLOYD Typ VPE Best.-Nr. IE-BI-RJ45-C 10 1962840000 Typ VPE Best.-Nr.

14 Data - Einsätze USB •  Cat. 6 A •  IP 20 •  Für Gehäuse der Varianten 1, 4, 5, 14 und für  FrontCom Technische Daten Schutzart Schirmung Umgebungstemperatur (Betrieb) Anschluss 1 / 2 Steckverbinder Norm Zulassungen Hinweis Bestelldaten USB 2.0 USB 3.0 Hinweis Zubehör Hinweis Kupplung USB A/A IP 67 mit Gehäuse 360° rundum geschlossen -40 °C...70 °C USB A / USB A IEC 61076-3-107 GERMLLOYD Typ VPE Best.-Nr. IE-BI-USB-A 10 1019570000 IE-BI-USB-3.0-A 10 1487920000 Typ VPE Best.-Nr. Kupplung USB A/B IP 67 mit Gehäuse 360° rundum geschlossen -40 °C...70 °C USB A / USB B IEC 61076-3-107 GERMLLOYD Typ VPE Best.-Nr. IE-BI-USB-AB 10 1131380000 Typ VPE Best.-Nr.

15 Signal - Einsätze D-Sub •  IP 20 Technische Daten Schutzart Gehäusebasismaterial Polzahl Gehäuseoberfläche Kontaktoberfläche Kontaktwiderstand Isolationswiderstand Spannungsfestigkeit Kontakt / Kontakt Umgebungstemperatur (Betrieb) Zulassungen Hinweis Bestelldaten Buchse / Buchse Buchse / Stecker Buchse / Lötanschluss Hinweis Zubehör Hinweis 9-polig IP 20 SPCC 9 verzinnt vergoldet ≤ 20 mΩ 1000 MΩ bei 500 V DC 1 kV  eff  / 1 min -55 °C...105 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-D9-FF 1 1450840000 IE-FCI-D9-FM 1 1450850000 IE-FCI-D9-FS 1 1450870000 Typ VPE Best.-Nr. 25-polig IP 20 SPCC 25 verzinnt vergoldet ≤ 20 mΩ 1000 MΩ bei 500 V DC 1 kV  eff  / 1 min -55 °C...105 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-D25-FF 1 1450880000 IE-FCI-D25-FM 1 1450890000 IE-FCI-D25-FS 1 1450900000 Typ VPE Best.-Nr.

16 Power - Einsätze Steckdosen •  IP 20 Technische Daten Schutzart Gehäusebasismaterial Anschlussart Leiteranschlussquerschnitt       feindrähtig mit AEH       feindrähtig ohne AEH       feinstdrähtig mit AEH       feinstdrähtig ohne AEH Leiteranschlussquerschnitt, starr  Abisolierlänge Nennspannung (AC) Nennstrom Umgebungstemperatur (Betrieb) Zulassungen Hinweis Bestelldaten Hinweis Zubehör Hinweis Deutschland, weiß IP 20 Polykarbonat PC PUSH IN 1,5 ... 1,5 mm² 1,5 ... 2,5 mm² 1,5 ... 1,5 mm² 1,5 ... 2,5 mm² 1,5 ... 2,5 mm² 10 mm 250 V 16 A -5 °C...50 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-PWB-DE 1 1450730000 Typ VPE Best.-Nr. Deutschland, orange IP 20 Polykarbonat PC PUSH IN 1,5 ... 1,5  1,5 ... 2,5  1,5 ... 1,5  1,5 ... 2,5  1,5 ... 2,5  10 mm 250 V 16 A -5 °C...50 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-PWB-DE-OR 1 1554000000 Typ VPE Best.-Nr.

17 Schweiz IP 20 Polykarbonat PC PUSH IN 1,5 ... 1,5 mm² 1,5 ... 2,5 mm² 1,5 ... 1,5 mm² 1,5 ... 2,5 mm² 1,5 ... 2,5 mm² 10 mm 250 V 10 A -5 °C...50 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-PWB-CH 1 1450780000 Typ VPE Best.-Nr. Frankreich IP 20 Polykarbonat PC PUSH IN 1,5 ... 1,5 mm² 1,5 ... 2,5 mm² 1,5 ... 1,5 mm² 1,5 ... 2,5 mm² 1,5 ... 2,5 mm² 10 mm 250 V 16 A -5 °C...50 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-PWB-FR 1 1450750000 Typ VPE Best.-Nr. Großbritannien IP 20 Polykarbonat PC Schraubanschluss 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 4 mm² 9 mm 250 V 13 A -5 °C...50 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-PWB-GB 1 1450770000 Typ VPE Best.-Nr.

18 Power - Einsätze Steckdosen •  IP 20 Technische Daten Schutzart Gehäusebasismaterial Anschlussart Leiteranschlussquerschnitt       feindrähtig mit AEH       feindrähtig ohne AEH       feinstdrähtig mit AEH       feinstdrähtig ohne AEH Leiteranschlussquerschnitt, starr  Abisolierlänge Nennspannung (AC) Nennstrom Umgebungstemperatur (Betrieb) Zulassungen Hinweis Bestelldaten Hinweis Zubehör Hinweis Italien IP 20 Polykarbonat PC Schraubanschluss 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 4 mm² 9 mm 250 V 16 A -5 °C...50 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-PWS-IT 1 1450810000 Typ VPE Best.-Nr. Euro IP 20 Polykarbonat PC Schraubanschluss 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 4 mm² 9 mm 250 V 16 A -5 °C...50 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-PWS-EU 1 1450740000 Typ VPE Best.-Nr.

19 Australien, 15 A 32 23. 4 40.4 45 45 IP 20 Polykarbonat PC Schraubanschluss 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 4 mm² 9 mm 240 V 15 A -5 °C...50 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-PWB-AU 1 1450830000 Typ VPE Best.-Nr. Australien, 10 A 32 23. 4 40.4 45 45 IP 20 Polykarbonat PC Schraubanschluss 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 4 mm² 9 mm 240 V 10 A -5 °C...50 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-PWB-AU-10A 1 1546590000 Typ VPE Best.-Nr. China IP 20 Polykarbonat PC Schraubanschluss 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 4 mm² 9 mm 250 V 10 A -5 °C...50 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-PWB-CN 1 1450790000 Typ VPE Best.-Nr.

20 Power - Einsätze Steckdosen •  IP 20 Technische Daten Schutzart Gehäusebasismaterial Anschlussart Leiteranschlussquerschnitt       feindrähtig mit AEH       feindrähtig ohne AEH       feinstdrähtig mit AEH       feinstdrähtig ohne AEH Leiteranschlussquerschnitt, starr  Abisolierlänge Nennspannung (AC) Nennstrom Umgebungstemperatur (Betrieb) Zulassungen Hinweis Bestelldaten Hinweis Zubehör Hinweis USA IP 20 PA 66 Lötanschluss, FS 4,8 x 0,8 125 V 15 A -20 °C...85 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-PWS-US 1 1450800000 Berührungsschutz bei Verwendung der US Steckdose zwingend erforderlich Typ VPE Best.-Nr. Multikontakt IP 20 Polykarbonat PC Schraubanschluss 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 2,5 mm² 1,5 ... 4 mm² 1,5 ... 4 mm² 10 mm 250 V / 127 V 5 A / 6 A / 10 A / 13 A / 15 A -5 °C...50 °C GERMLLOYD Typ VPE Best.-Nr. IE-FCI-PWB-MC 1 1529570000 EU, US, CN, GB, IND Typ VPE Best.-Nr.

21 Power - Einsätze RCBO •  IP 20 Technische Daten Umgebungstemperatur (Betrieb) Betriebsspannung  Nennstrom IΔm IΔn Auslösecharakteristik Hinweis Bestelldaten Hinweis Zubehör Hinweis RCBO -5 °C...40 °C 230 V AC 16 A 500 A 30 mA Typ C Typ VPE Best.-Nr. IE-FCI-PWB-RCBO 1 1534250000 Typ VPE Best.-Nr. T T TEST Frequentl y n 30m A C16 O 775 32 3000 A 0 0 5 : m I 230  V

22 Wir können nicht ausschließen, dass in unseren Druckschriften oder in Software, die zu Bestellzwecken dem Kunden übergeben wird, Fehler enthalten sind. Wir sind bemüht, solche Fehler, sobald sie uns bekannt werden, zu korrigieren. Sets •  geschirmt Technische Daten Rahmen Einsatz-Platte Einsätze Data Einsätze Power Nennspannung Steckdose Nennstrom Steckdose Schutzart im Set enthaltene Produkte Hinweis Bestelldaten Hinweis Zubehör Hinweis 2x Data 1x Power DE 67 134 27.5 Kunststoffdeckel 2x Data, 1x Power, Geschirmt USB 2.0 A/A, RJ45 Kupplung Cat.6 A Steckdose DE 250 V 16 A IP 65 in geschlossenem Zustand 1450510000;1450550000;1450730000;1019570000; 1962840000 Typ VPE Best.-Nr. IE-FC-SET-SPDED001-KN-P 1 1529580000 Kunststoff Deckel Typ VPE Best.-Nr. 2x Data 1x Power MC 67 134 27.5 Metalldeckel, Abschließbar mit Schlüssel 2x Data, 1x Power, Geschirmt 2 x RJ45 Kupplung Cat.6 A Steckdose Multikontakt für: EU, US, CN, GB, IND 127 V, 250 V 15 A (bei 127 V), 5 - 6 - 10 -13 A (bei 250 V) IP 65 in geschlossenem Zustand 1450540000;1450550000;1529570000;1962840000 Typ VPE Best.-Nr. IE-FC-SET-SPMCD002-KY-M 1 1529390000 Metalldeckel, abschließbar Typ VPE Best.-Nr.
