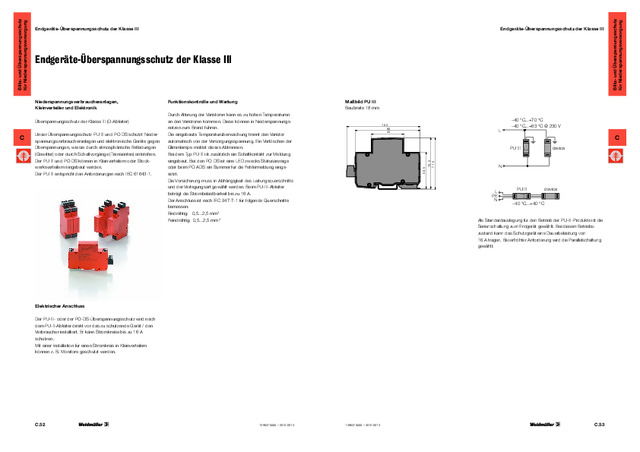

Endgeräte-Überspannungsschutz der Klasse III Endgeräte-Überspannungsschutz der Klasse III Niederspannungsverbraucheranlagen, Kleinverteiler und Elektronik Überspannungsschutz der Klasse III (D-Ableiter) Unser Überspannungsschutz PU III und PO DS schützt Nieder- spannungsverbraucheranlagen und elektronische Geräte gegen Über spannungen, wie sie durch atmosphärische Entladungen (Gewitter) oder durch Schaltvorgänge (Transienten) entstehen. Der PU III und PO DS können in Kleinverteilern oder Stock- werksverteilern eingebaut werden. Der PU III entspricht den Anforderungen nach IEC 61643-1. Elektrischer Anschluss Der PU-III- oder der PO-DS-Überspannungsschutz wird nach dem PU-II-Ableiter direkt vor das zu schützende Gerät / den Verbraucher installiert. Er kann Stromkreise bis zu 16 A schützen. Mit einer Installation für einen Stromkreis in Kleinverteilern können z. B. Monitore geschützt werden. Funktionskontrolle und Wartung Durch Alterung der Varistoren kann es zu hohen Temperaturen an den Varistoren kommen. Diese können in Niederspannungs- netzen zum Brand führen. Die eingebaute Temperaturüberwachung trennt den Varistor automatisch von der Versorgungsspannung. Ein Verlöschen der Glimmlampe meldet dieses Abtrennen. Bei dem Typ PU III ist zusätzlich ein Schaltkontakt zur Meldung eingebaut. Bei den PO DS ist eine LED zwecks Statusanzeige oder beim PO ADS ein Summer für die Fehlermeldung einge- setzt. Die Vorsicherung muss in Abhängigkeit des Leitungsquerschnitts und der Verlegungsart gewählt werden. Beim PU-III-Ableiter beträgt die Strombelastbarkeit bis zu 16 A. Der Anschluss ist nach IEC 947-7-1 für folgende Querschnitte bemessen: Eindrähtig: 0,5...2,5 mm 2 Feindrähtig: 0,5...2,5 mm 2 C.52 Blitz- und Überspannungsschutz für Niederspannungsversorgung C 1296370000 – 2012/2013 4 5 9 0 5 0 , 5 7 0 , 5 7 1 , 5 1 0 2 PU III device L N PU III device N PE L –40 °C...+70 °C –40 °C...+63 °C @ 230 V –40 °C...+40 °C Als Standardauslegung für den Betrieb der PU-III- Produkte ist die Serienschaltung zum Endgerät gewählt. Bei diesem Betriebs- zustand kann das Schutzgerät eine Dauerbelastung von 16 A tragen. Bei erhöhter Anforderung wird die Parallelschaltung gewählt. Maßbild PU III Baubreite 18 mm Endgeräte-Überspannungsschutz der Klasse III C.53 Blitz- und Überspannungsschutz für Niederspannungsversorgung C 1296370000 – 2012/2013
