Push-X Technology
Der neue Meilenstein in der Anschlusstechnologie
Phoenix Contact
Push-X Technology
Veröffentlicht: 19. Juli 2024 · Kategorie: Broschüre
Der neue Meilenstein in der Anschlusstechnologie
Aus diesem Dokument

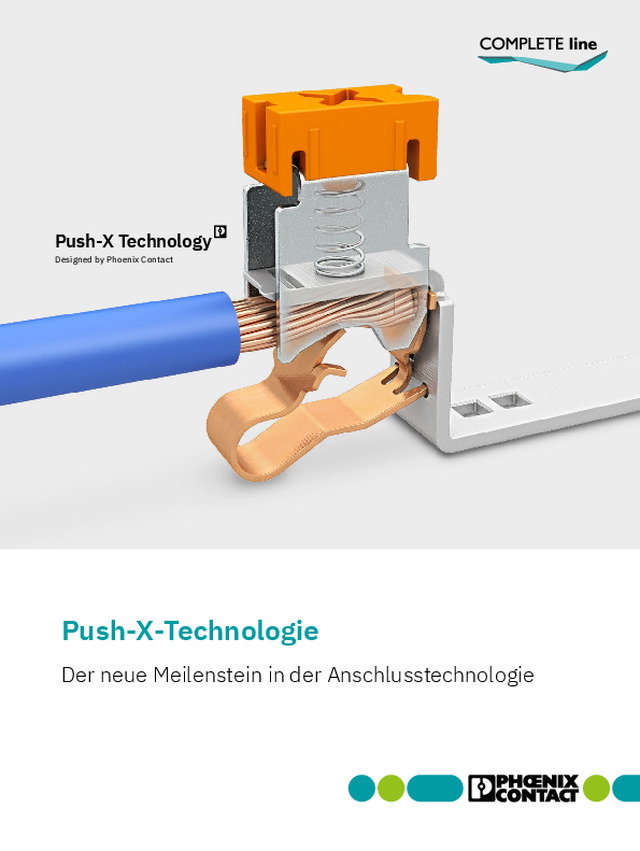

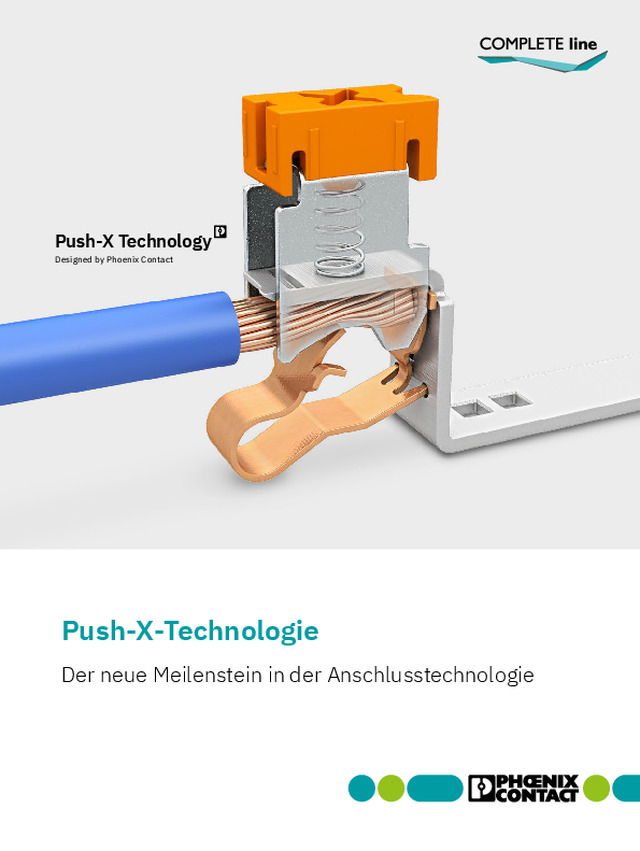

Push-X Technology Designed by Phoenix Contact Push-X-Technologie Der neue Meilenstein in der Anschlusstechnologie Reihenklemmen und Leiterplatten- Steckverbinder mit Push-X-Technologie Werkzeugloser Leiteranschluss neu gedacht: Push-X bedient ausnahmslos alle Leiterarten in direkter Verdrahtung und das kraft- und werkzeuglos. Herzstück dieser neuen Technologie ist eine vorgespannte Kontaktfeder. Das Prinzip der Push-X-Technologie ermöglicht den Anschluss starrer und flexibler Leiter mit oder ohne Aderendhülse. Selbst kleinste, flexible Leiter lösen den Anschluss aus. 2 Phoenix Contact Auslösemechanik Auch wenn die eigentliche Auslösemechanik der verschiedenen Push-X-Produkte etwas voneinander abweicht, das Prinzip ist bei allen Produkten das Gleiche. Zunächst muss der Leiter bis zum Ende der Anschluss kammer eingeführt werden. Dort befindet sich eine Arretierung, mit der schlussendlich die Kontaktfeder im vorgespannten Zustand gehalten wird. Bis hierhin ist die Kontakt kammer noch geöffnet und der Leiter ist nicht geklemmt. Sobald die Arretierung betätigt wird, löst sich die Kontaktfeder und der Leiter wird innerhalb eines Wimpern schlags geklemmt. Das Auslösen der Arretierung lässt sich ohne nennenswerten Kraftaufwand realisieren und ist somit nicht mit vorhandenen Anschlusstechnologien zu vergleichen. Lösen und Vorspannen Da die Produkte mit Push-X-Technologie werksseitig mit geöffneter Anschlusskammer ausgeliefert werden, ist das Öffnen und Vorspannen der Kontaktkammer...
