Auswahlhilfe für Blitz- und Überspannungsschutzgeräte
Phoenix Contact

Auswahlhilfe für Blitz- und Überspannungsschutzgeräte

Gebäude mit äußerem Blitzschutz (Blitzschutzklasse III/IV)

Phoenix Contact

Auswahlhilfe für Blitz- und Überspannungsschutzgeräte

Veröffentlicht: 19. Juli 2024 · Kategorie: Flyer

Gebäude mit äußerem Blitzschutz (Blitzschutzklasse III/IV)

Aus diesem Dokument

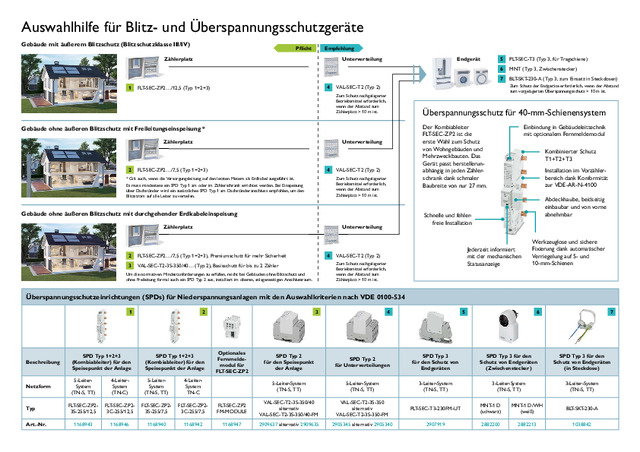

Auswahlhilfe für Blitz- und Überspannungsschutzgeräte Gebäude mit äußerem Blitzschutz (Blitzschutzklasse III/IV) Pflicht Empfehlung Zählerplatz 1 Unterverteilung 4 FLT-SEC-ZP2…/12,5 (Typ 1+2+3) Endgerät 2 4 Der Kombiableiter FLT-SEC-ZP2 ist die erste Wahl zum Schutz von Wohngebäuden und Mehrzweckbauten. Das Gerät passt herstellerunabhängig in jeden Zählerschrank dank schmaler Baubreite von nur 27 mm. VAL-SEC-T2 (Typ 2) Zum Schutz nachgelagerter Betriebsmittel erforderlich, wenn der Abstand zum Zählerplatz > 10 m ist. Gebäude ohne äußeren Blitzschutz mit durchgehender Erdkabeleinspeisung Zählerplatz 2 3 4 VAL-SEC-T2-3S-350/40… (Typ 2), Basisschutz für bis zu 2 Zähler Kombinierter Schutz T1+T2+T3 Installation im Vorzählerbereich dank Konformität zur VDE-AR-N-4100 Abdeckhaube, beidseitig einbaubar und von vorne abnehmbar Jederzeit informiert mit der mechanischen Statusanzeige VAL-SEC-T2 (Typ 2) Zum Schutz nachgelagerter Betriebsmittel erforderlich, wenn der Abstand zum Zählerplatz > 10 m ist. Um die normativen Mindestanforderungen zu erfüllen, reicht bei Gebäuden ohne Blitzschutz und ohne Freileitung formal auch ein SPD Typ 2 aus, installiert im oberen, anlagenseitigen Anschlussraum. Einbindung in Gebäudeleittechnik mit optionalem Fernmeldemodul Schnelle und fehlerfreie Installation Unterverteilung FLT-SEC-ZP2…/7,5 (Typ 1+2+3), Premiumschutz für mehr Sicherheit BLT-SKT-230-A (Typ 3, zum Einsatz in Steckdosen) Überspannungsschutz für 40-mm-Schienensystem Unterverteilung...

PDF öffnen
