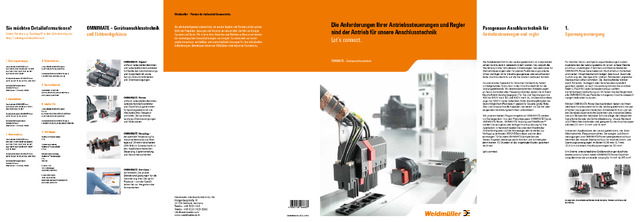

OMNIMATE®-Geräteanschlusstechnik für Antriebssteuerungen und -regler

Die Halbleitertechnik für die Leistungselektronik ist in den letzten  Jahren kontinuierlich weiterentwickelt worden. Das erlaubt die  Herstellung immer komplexerer Antriebsregler, beispielsweise für  Drehzahlsteuerungen oder für präzise Positionierungssysteme.  Umso wichtiger ist für Sie eine passgenaue und zukunftsorien- tierte Anschlusstechnik, auf die Sie rundum vertrauen können.   Als praxisnaher Spezialist für Industrial Connectivity haben   wir tiefgehendes Know-how in der Anschlusstechnik für die   Leistungselektronik. Wir kennen die extremen Anforderungen   an Servo-Controller oder Frequenzumrichter, denen Sie in Ihrem  Geschäftsfeld ständig begegnen: Für Sie sind Spannungen von  400 bis 690 V nach IEC und 600 V nach UL, im Gleichstromkreis  sogar bis 1000 V, keine Seltenheit. Hohe Stromtragfähigkeit bei  kleinstmöglichem Platzbedarf spielen für Sie eine große Rolle.  Dies sind anspruchsvolle Aufgaben, bei denen wir Sie mit über- zeugenden Verbindungstechniken unterstützen.  Mit unserem breiten Programmspektrum OMNIMATE werden   wir Sie begeistern. Aus den Produktgruppen OMNIMATE Signal,  OMNIMATE Power, OMNIMATE Housing und FieldPower ®    wählen Sie passgenau die richtige Anschlusslösung für Ihre   Applikation. Unterstützt werden Sie über den Weidmüller  ­Online-Konfigurator­auf­der­Homepage,­den­kostenlos­zur­  Ver fügung stehenden 3D-CAD-Download und mit dem   einmaligen 72-Stunden-OMNIMATE-Sample-Service.   Dieses Angebot überzeugt durch Komfort und Schnelligkeit,   denn binnen 72 Stunden ist das angefragte Muster garantiert   bei Ihnen.  Let’s connect. 1. Spannungsversorgung Steckverbinder OMNIMATE Power BLZ 7.62HP, BVZ 7.62HP, BUZ 10.16HP BLZ 7.62IT, BVZ 7.62IT, BUZ 10.16IT BLF 7.62HP, BVF 7.62HP Leiterplattenklemmen OMNIMATE Power LU 10.16, LUP 10.16, LX 15.0, LXXX 15.0 Gerätedurchführungsklemmen   OMNIMATE Power WGK (4 mm² – 95 mm²), VWGK 2. Zwischenkreis Steckverbinder OMNIMATE Power SLF 7.62HP, SVF 7.62HP, BLZ 7.62IT,   BVZ 7.62IT, BUZ 10.16IT Leiterplattenklemmen OMNIMATE Power LU 10.16, LUP 10.16, LX 15.0 Gerätedurchführungsklemmen   OMNIMATE Power WGK (4 mm² – 50 mm²), VWGK 3. Motoranschluss Steckverbinder OMNIMATE Power BVF/BCF/F, BVF7.62HP SH (Schirm) BLZ 7.62IT, BVZ 7.62IT, BUZ 10.16IT BLZ 7.62HP, BLF 7.62HP, BVF 7.62HP BUZ 10.16HP Leiterplattenklemmen OMNIMATE Power LU 10.16, LUP 10.16, LX 15.0, LXXX 15.0 Gerätedurchführungsklemmen   OMNIMATE Power WGK (4 mm² – 95 mm²), VWGK 4. Sicherheitskreis Steckverbinder OMNIMATE Signal BLZP 5.08, BLF 5.08, BLDF5.08 Leiterplattenklemmen OMNIMATE Signal LSF-SMT 5.08, LM 5.08, LS 5.08 5. Positionsfeedback SAIBWM6/14 M23 6P IE-PS-RJ45-FH-BK, IE-PS-RJ45-TH-BK,  IE-PS-V04P-RJ45-TH-BP 6. Externe I/Os Steckverbinder OMNIMATE Signal BL-I/O BL 3.5 LR, B2L 3.50, BCZ 3.81, BCF 3.81 BLZP 5.08, BLF 5.08, BLDF5.08 Leiterplattenklemmen OMNIMATE Signal LSF-SMT 3.5 (3.81), (5.08) LM 3.5, LM 5.08 7. IP65 Module FieldPower ® -Control Module  PT6 Spannungsversorgung FieldPower ® -Steckverbinder PTS 4 Motoranschlussleitung FieldPower ®  Motorleitungen  FPL HDC HQ Externe I/Os M12-Verbindungen SAIL-M12, SAIE-M12 Datenschnittstelle RJ45 Steckverbinder IE-BS-V04, IE-BSS-V14, IE-BSC-V14,   IE-PS-V04, IE-PS-V14 Sie möchten Detailinformationen? Geben Sie den u.g. Suchbegriff in den Onlinekatalog ein:  http://catalog.weidmueller.com Für höchste Strom- und Spannungsanforderungen in allen   Applikationen der Leistungselektronik ist ein sicherer Geräte- anschluss unabdingbar. Klemmen und Steckverbinder der   OMNIMATE-Power-Serie bieten ein Höchstmaß an Sicherheit  und warten mit zahlreichen einmaligen Details auf. Durch die  Ausführung des Steckgesichts wird ein Fehlstecken ungleicher  Steckpartner sicher verhindert. Die Steckverbinder können  durch Einrasten, Verriegeln oder Verschrauben zusätzlich   gesichert werden. Je nach Anwendung können Sie zwischen  Feder- („PUSH IN“) oder Schraubanschluss wählen.   Zur fehlerfreien Verdrahtung vor Ort haben Sie die Möglichkeit,  alle OMNIMATE-Power-Produkte mit eigenen Anschlussbezeich- nungen bedrucken zu lassen. Mit den OMNIMATE-Power-Steckverbindern bieten wir Ihnen  steckbare Anschlusstechnik für die Leistungselektronik mit spe- zifischen­Lösungen­der­modernen­Antriebstechnik­an­und­set- zen Standards durch erhöhte Sicherheit und innovative Details  wie­zum­Beispiel­die­steckbare­Schirmauflage,­die­integrierten­ Signalkontakte oder die Einhandbedienung. Unsere Standard-  und IT-Netz-Steckverbinder sind geeignet für die Anschlussquer- schnitte 2,5 mm², 6 mm² und 16 mm² . In diversen Applikationen der Leistungselektronik, wie Solar- Wechselrichter, Frequenzumrichter, Servoregler und Strom- versorgungen sind OMNIMATE-Power-Leiterplattenanschluss- klemmen der robuste Direktanschluss für höchste Strom- und  Spannungsversorgungen im Raster 10,16 mm, 12,7 mm,   15,0 mm mit einem Anschlussvermögen bis 50 mm². Um Ströme unterschiedlicher Größenordnungen durch die   Gerätewand zu führen, bieten OMNIMATE-Power-Durchfüh- rungsklemmen die universelle Lösung für 4 mm² bis 95 mm². 1.  Spannungsversorgung Passgenaue Anschlusstechnik für  Antriebssteuerungen und -regler  OMNIMATE Signal   umfasst Leiterplattenklemmen  und Leiterplattensteckverbinder  für Geräte der Automatisierungs-  und Systemtechnik sowie   Sensor-Aktor-Schnittstellen    und Stromversorgungen. OMNIMATE Power   umfasst Leiterplattenklemmen,   Leiterplattensteckverbinder  und Durchführungsklemmen  für Leistungselektronik wie  Wechselrichter, Frequenz- umrichter, Servoantriebe,   Leistungs-Stromversorgungen  und Motorstarter. OMNIMATE Housing –   die optimale Verpackung für  Industrie-Elektronik zur Mon- tage auf 35-mm-Hutschienen  (DIN Rail) im Schaltschrank in  den Applikationsbereichen  Steuerung, Signalwandlung  und Maschinensicherheit. OMNIMATE Services –   kombinieren Sie unsere   Dienste und Leistungen für die  Optimierung Ihrer Design-In- Prozesse­–­von­der­Spezifi - kation bis zur Integration der  Komponenten. OMNIMATE – Geräteanschlusstechnik und Elektronikgehäuse Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 32758 Detmold, Germany Telefon  +49 5231 14-0 Telefax  +49 5231 1429-2083 [email protected] www.weidmueller.com Weidmüller – Partner der Industrial Connectivity. Als erfahrene Experten unterstützen wir unsere Kunden und Partner auf der ganzen  Welt mit Produkten, Lösungen und Services im industriellen Umfeld von Energie,  Signalen und Daten. Wir sind in ihren Branchen und Märkten zu Hause und kennen  die technologischen Herausforderungen von morgen. So entwickeln wir immer  wieder innovative, nachhaltige und wertschöpfende Lösungen für ihre individuellen  Anforderungen. Gemeinsam setzen wir Maßstäbe in der Industrial Connectivity. Die Anforderungen Ihrer Antriebssteuerungen und Regler  sind der Antrieb für unsere Anschlusstechnik Let’s connect. 1364600000/05/2012/SMKW Leistungsstarke Steckverbinder und Klemmen für die Leiterplatte, Klemmen zur Gehäusewand- durchführung   OMNIMATE – Geräteanschlusstechnik

Die Halbleitertechnik für die Leistungselektronik ist in den letzten  Jahren kontinuierlich weiterentwickelt worden. Das erlaubt die  Herstellung immer komplexerer Antriebsregler, beispielsweise für  Drehzahlsteuerungen oder für präzise Positionierungssysteme.  Umso wichtiger ist für Sie eine passgenaue und zukunftsorien- tierte Anschlusstechnik, auf die Sie rundum vertrauen können.   Als praxisnaher Spezialist für Industrial Connectivity haben   wir tiefgehendes Know-how in der Anschlusstechnik für die   Leistungselektronik. Wir kennen die extremen Anforderungen   an Servo-Controller oder Frequenzumrichter, denen Sie in Ihrem  Geschäftsfeld ständig begegnen: Für Sie sind Spannungen von  400 bis 690 V nach IEC und 600 V nach UL, im Gleichstromkreis  sogar bis 1000 V, keine Seltenheit. Hohe Stromtragfähigkeit bei  kleinstmöglichem Platzbedarf spielen für Sie eine große Rolle.  Dies sind anspruchsvolle Aufgaben, bei denen wir Sie mit über- zeugenden Verbindungstechniken unterstützen.  Mit unserem breiten Programmspektrum OMNIMATE werden   wir Sie begeistern. Aus den Produktgruppen OMNIMATE Signal,  OMNIMATE Power, OMNIMATE Housing und FieldPower ®    wählen Sie passgenau die richtige Anschlusslösung für Ihre   Applikation. Unterstützt werden Sie über den Weidmüller  ­Online-Konfigurator­auf­der­Homepage,­den­kostenlos­zur­  Ver fügung stehenden 3D-CAD-Download und mit dem   einmaligen 72-Stunden-OMNIMATE-Sample-Service.   Dieses Angebot überzeugt durch Komfort und Schnelligkeit,   denn binnen 72 Stunden ist das angefragte Muster garantiert   bei Ihnen.  Let’s connect. 1. Spannungsversorgung Steckverbinder OMNIMATE Power BLZ 7.62HP, BVZ 7.62HP, BUZ 10.16HP BLZ 7.62IT, BVZ 7.62IT, BUZ 10.16IT BLF 7.62HP, BVF 7.62HP Leiterplattenklemmen OMNIMATE Power LU 10.16, LUP 10.16, LX 15.0, LXXX 15.0 Gerätedurchführungsklemmen   OMNIMATE Power WGK (4 mm² – 95 mm²), VWGK 2. Zwischenkreis Steckverbinder OMNIMATE Power SLF 7.62HP, SVF 7.62HP, BLZ 7.62IT,   BVZ 7.62IT, BUZ 10.16IT Leiterplattenklemmen OMNIMATE Power LU 10.16, LUP 10.16, LX 15.0 Gerätedurchführungsklemmen   OMNIMATE Power WGK (4 mm² – 50 mm²), VWGK 3. Motoranschluss Steckverbinder OMNIMATE Power BVF/BCF/F, BVF7.62HP SH (Schirm) BLZ 7.62IT, BVZ 7.62IT, BUZ 10.16IT BLZ 7.62HP, BLF 7.62HP, BVF 7.62HP BUZ 10.16HP Leiterplattenklemmen OMNIMATE Power LU 10.16, LUP 10.16, LX 15.0, LXXX 15.0 Gerätedurchführungsklemmen   OMNIMATE Power WGK (4 mm² – 95 mm²), VWGK 4. Sicherheitskreis Steckverbinder OMNIMATE Signal BLZP 5.08, BLF 5.08, BLDF5.08 Leiterplattenklemmen OMNIMATE Signal LSF-SMT 5.08, LM 5.08, LS 5.08 5. Positionsfeedback SAIBWM6/14 M23 6P IE-PS-RJ45-FH-BK, IE-PS-RJ45-TH-BK,  IE-PS-V04P-RJ45-TH-BP 6. Externe I/Os Steckverbinder OMNIMATE Signal BL-I/O BL 3.5 LR, B2L 3.50, BCZ 3.81, BCF 3.81 BLZP 5.08, BLF 5.08, BLDF5.08 Leiterplattenklemmen OMNIMATE Signal LSF-SMT 3.5 (3.81), (5.08) LM 3.5, LM 5.08 7. IP65 Module FieldPower ® -Control Module  PT6 Spannungsversorgung FieldPower ® -Steckverbinder PTS 4 Motoranschlussleitung FieldPower ®  Motorleitungen  FPL HDC HQ Externe I/Os M12-Verbindungen SAIL-M12, SAIE-M12 Datenschnittstelle RJ45 Steckverbinder IE-BS-V04, IE-BSS-V14, IE-BSC-V14,   IE-PS-V04, IE-PS-V14 Sie möchten Detailinformationen? Geben Sie den u.g. Suchbegriff in den Onlinekatalog ein:  http://catalog.weidmueller.com Für höchste Strom- und Spannungsanforderungen in allen   Applikationen der Leistungselektronik ist ein sicherer Geräte- anschluss unabdingbar. Klemmen und Steckverbinder der   OMNIMATE-Power-Serie bieten ein Höchstmaß an Sicherheit  und warten mit zahlreichen einmaligen Details auf. Durch die  Ausführung des Steckgesichts wird ein Fehlstecken ungleicher  Steckpartner sicher verhindert. Die Steckverbinder können  durch Einrasten, Verriegeln oder Verschrauben zusätzlich   gesichert werden. Je nach Anwendung können Sie zwischen  Feder- („PUSH IN“) oder Schraubanschluss wählen.   Zur fehlerfreien Verdrahtung vor Ort haben Sie die Möglichkeit,  alle OMNIMATE-Power-Produkte mit eigenen Anschlussbezeich- nungen bedrucken zu lassen. Mit den OMNIMATE-Power-Steckverbindern bieten wir Ihnen  steckbare Anschlusstechnik für die Leistungselektronik mit spe- zifischen­Lösungen­der­modernen­Antriebstechnik­an­und­set- zen Standards durch erhöhte Sicherheit und innovative Details  wie­zum­Beispiel­die­steckbare­Schirmauflage,­die­integrierten­ Signalkontakte oder die Einhandbedienung. Unsere Standard-  und IT-Netz-Steckverbinder sind geeignet für die Anschlussquer- schnitte 2,5 mm², 6 mm² und 16 mm² . In diversen Applikationen der Leistungselektronik, wie Solar- Wechselrichter, Frequenzumrichter, Servoregler und Strom- versorgungen sind OMNIMATE-Power-Leiterplattenanschluss- klemmen der robuste Direktanschluss für höchste Strom- und  Spannungsversorgungen im Raster 10,16 mm, 12,7 mm,   15,0 mm mit einem Anschlussvermögen bis 50 mm². Um Ströme unterschiedlicher Größenordnungen durch die   Gerätewand zu führen, bieten OMNIMATE-Power-Durchfüh- rungsklemmen die universelle Lösung für 4 mm² bis 95 mm². 1.  Spannungsversorgung Passgenaue Anschlusstechnik für  Antriebssteuerungen und -regler  OMNIMATE Signal   umfasst Leiterplattenklemmen  und Leiterplattensteckverbinder  für Geräte der Automatisierungs-  und Systemtechnik sowie   Sensor-Aktor-Schnittstellen    und Stromversorgungen. OMNIMATE Power   umfasst Leiterplattenklemmen,   Leiterplattensteckverbinder  und Durchführungsklemmen  für Leistungselektronik wie  Wechselrichter, Frequenz- umrichter, Servoantriebe,   Leistungs-Stromversorgungen  und Motorstarter. OMNIMATE Housing –   die optimale Verpackung für  Industrie-Elektronik zur Mon- tage auf 35-mm-Hutschienen  (DIN Rail) im Schaltschrank in  den Applikationsbereichen  Steuerung, Signalwandlung  und Maschinensicherheit. OMNIMATE Services –   kombinieren Sie unsere   Dienste und Leistungen für die  Optimierung Ihrer Design-In- Prozesse­–­von­der­Spezifi - kation bis zur Integration der  Komponenten. OMNIMATE – Geräteanschlusstechnik und Elektronikgehäuse Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 32758 Detmold, Germany Telefon  +49 5231 14-0 Telefax  +49 5231 1429-2083 [email protected] www.weidmueller.com Weidmüller – Partner der Industrial Connectivity. Als erfahrene Experten unterstützen wir unsere Kunden und Partner auf der ganzen  Welt mit Produkten, Lösungen und Services im industriellen Umfeld von Energie,  Signalen und Daten. Wir sind in ihren Branchen und Märkten zu Hause und kennen  die technologischen Herausforderungen von morgen. So entwickeln wir immer  wieder innovative, nachhaltige und wertschöpfende Lösungen für ihre individuellen  Anforderungen. Gemeinsam setzen wir Maßstäbe in der Industrial Connectivity. Die Anforderungen Ihrer Antriebssteuerungen und Regler  sind der Antrieb für unsere Anschlusstechnik Let’s connect. 1364600000/05/2012/SMKW Leistungsstarke Steckverbinder und Klemmen für die Leiterplatte, Klemmen zur Gehäusewand- durchführung   OMNIMATE – Geräteanschlusstechnik

Die Halbleitertechnik für die Leistungselektronik ist in den letzten  Jahren kontinuierlich weiterentwickelt worden. Das erlaubt die  Herstellung immer komplexerer Antriebsregler, beispielsweise für  Drehzahlsteuerungen oder für präzise Positionierungssysteme.  Umso wichtiger ist für Sie eine passgenaue und zukunftsorien- tierte Anschlusstechnik, auf die Sie rundum vertrauen können.   Als praxisnaher Spezialist für Industrial Connectivity haben   wir tiefgehendes Know-how in der Anschlusstechnik für die   Leistungselektronik. Wir kennen die extremen Anforderungen   an Servo-Controller oder Frequenzumrichter, denen Sie in Ihrem  Geschäftsfeld ständig begegnen: Für Sie sind Spannungen von  400 bis 690 V nach IEC und 600 V nach UL, im Gleichstromkreis  sogar bis 1000 V, keine Seltenheit. Hohe Stromtragfähigkeit bei  kleinstmöglichem Platzbedarf spielen für Sie eine große Rolle.  Dies sind anspruchsvolle Aufgaben, bei denen wir Sie mit über- zeugenden Verbindungstechniken unterstützen.  Mit unserem breiten Programmspektrum OMNIMATE werden   wir Sie begeistern. Aus den Produktgruppen OMNIMATE Signal,  OMNIMATE Power, OMNIMATE Housing und FieldPower ®    wählen Sie passgenau die richtige Anschlusslösung für Ihre   Applikation. Unterstützt werden Sie über den Weidmüller  ­Online-Konfigurator­auf­der­Homepage,­den­kostenlos­zur­  Ver fügung stehenden 3D-CAD-Download und mit dem   einmaligen 72-Stunden-OMNIMATE-Sample-Service.   Dieses Angebot überzeugt durch Komfort und Schnelligkeit,   denn binnen 72 Stunden ist das angefragte Muster garantiert   bei Ihnen.  Let’s connect. 1. Spannungsversorgung Steckverbinder OMNIMATE Power BLZ 7.62HP, BVZ 7.62HP, BUZ 10.16HP BLZ 7.62IT, BVZ 7.62IT, BUZ 10.16IT BLF 7.62HP, BVF 7.62HP Leiterplattenklemmen OMNIMATE Power LU 10.16, LUP 10.16, LX 15.0, LXXX 15.0 Gerätedurchführungsklemmen   OMNIMATE Power WGK (4 mm² – 95 mm²), VWGK 2. Zwischenkreis Steckverbinder OMNIMATE Power SLF 7.62HP, SVF 7.62HP, BLZ 7.62IT,   BVZ 7.62IT, BUZ 10.16IT Leiterplattenklemmen OMNIMATE Power LU 10.16, LUP 10.16, LX 15.0 Gerätedurchführungsklemmen   OMNIMATE Power WGK (4 mm² – 50 mm²), VWGK 3. Motoranschluss Steckverbinder OMNIMATE Power BVF/BCF/F, BVF7.62HP SH (Schirm) BLZ 7.62IT, BVZ 7.62IT, BUZ 10.16IT BLZ 7.62HP, BLF 7.62HP, BVF 7.62HP BUZ 10.16HP Leiterplattenklemmen OMNIMATE Power LU 10.16, LUP 10.16, LX 15.0, LXXX 15.0 Gerätedurchführungsklemmen   OMNIMATE Power WGK (4 mm² – 95 mm²), VWGK 4. Sicherheitskreis Steckverbinder OMNIMATE Signal BLZP 5.08, BLF 5.08, BLDF5.08 Leiterplattenklemmen OMNIMATE Signal LSF-SMT 5.08, LM 5.08, LS 5.08 5. Positionsfeedback SAIBWM6/14 M23 6P IE-PS-RJ45-FH-BK, IE-PS-RJ45-TH-BK,  IE-PS-V04P-RJ45-TH-BP 6. Externe I/Os Steckverbinder OMNIMATE Signal BL-I/O BL 3.5 LR, B2L 3.50, BCZ 3.81, BCF 3.81 BLZP 5.08, BLF 5.08, BLDF5.08 Leiterplattenklemmen OMNIMATE Signal LSF-SMT 3.5 (3.81), (5.08) LM 3.5, LM 5.08 7. IP65 Module FieldPower ® -Control Module  PT6 Spannungsversorgung FieldPower ® -Steckverbinder PTS 4 Motoranschlussleitung FieldPower ®  Motorleitungen  FPL HDC HQ Externe I/Os M12-Verbindungen SAIL-M12, SAIE-M12 Datenschnittstelle RJ45 Steckverbinder IE-BS-V04, IE-BSS-V14, IE-BSC-V14,   IE-PS-V04, IE-PS-V14 Sie möchten Detailinformationen? Geben Sie den u.g. Suchbegriff in den Onlinekatalog ein:  http://catalog.weidmueller.com Für höchste Strom- und Spannungsanforderungen in allen   Applikationen der Leistungselektronik ist ein sicherer Geräte- anschluss unabdingbar. Klemmen und Steckverbinder der   OMNIMATE-Power-Serie bieten ein Höchstmaß an Sicherheit  und warten mit zahlreichen einmaligen Details auf. Durch die  Ausführung des Steckgesichts wird ein Fehlstecken ungleicher  Steckpartner sicher verhindert. Die Steckverbinder können  durch Einrasten, Verriegeln oder Verschrauben zusätzlich   gesichert werden. Je nach Anwendung können Sie zwischen  Feder- („PUSH IN“) oder Schraubanschluss wählen.   Zur fehlerfreien Verdrahtung vor Ort haben Sie die Möglichkeit,  alle OMNIMATE-Power-Produkte mit eigenen Anschlussbezeich- nungen bedrucken zu lassen. Mit den OMNIMATE-Power-Steckverbindern bieten wir Ihnen  steckbare Anschlusstechnik für die Leistungselektronik mit spe- zifischen­Lösungen­der­modernen­Antriebstechnik­an­und­set- zen Standards durch erhöhte Sicherheit und innovative Details  wie­zum­Beispiel­die­steckbare­Schirmauflage,­die­integrierten­ Signalkontakte oder die Einhandbedienung. Unsere Standard-  und IT-Netz-Steckverbinder sind geeignet für die Anschlussquer- schnitte 2,5 mm², 6 mm² und 16 mm² . In diversen Applikationen der Leistungselektronik, wie Solar- Wechselrichter, Frequenzumrichter, Servoregler und Strom- versorgungen sind OMNIMATE-Power-Leiterplattenanschluss- klemmen der robuste Direktanschluss für höchste Strom- und  Spannungsversorgungen im Raster 10,16 mm, 12,7 mm,   15,0 mm mit einem Anschlussvermögen bis 50 mm². Um Ströme unterschiedlicher Größenordnungen durch die   Gerätewand zu führen, bieten OMNIMATE-Power-Durchfüh- rungsklemmen die universelle Lösung für 4 mm² bis 95 mm². 1.  Spannungsversorgung Passgenaue Anschlusstechnik für  Antriebssteuerungen und -regler  OMNIMATE Signal   umfasst Leiterplattenklemmen  und Leiterplattensteckverbinder  für Geräte der Automatisierungs-  und Systemtechnik sowie   Sensor-Aktor-Schnittstellen    und Stromversorgungen. OMNIMATE Power   umfasst Leiterplattenklemmen,   Leiterplattensteckverbinder  und Durchführungsklemmen  für Leistungselektronik wie  Wechselrichter, Frequenz- umrichter, Servoantriebe,   Leistungs-Stromversorgungen  und Motorstarter. OMNIMATE Housing –   die optimale Verpackung für  Industrie-Elektronik zur Mon- tage auf 35-mm-Hutschienen  (DIN Rail) im Schaltschrank in  den Applikationsbereichen  Steuerung, Signalwandlung  und Maschinensicherheit. OMNIMATE Services –   kombinieren Sie unsere   Dienste und Leistungen für die  Optimierung Ihrer Design-In- Prozesse­–­von­der­Spezifi - kation bis zur Integration der  Komponenten. OMNIMATE – Geräteanschlusstechnik und Elektronikgehäuse Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 32758 Detmold, Germany Telefon  +49 5231 14-0 Telefax  +49 5231 1429-2083 [email protected] www.weidmueller.com Weidmüller – Partner der Industrial Connectivity. Als erfahrene Experten unterstützen wir unsere Kunden und Partner auf der ganzen  Welt mit Produkten, Lösungen und Services im industriellen Umfeld von Energie,  Signalen und Daten. Wir sind in ihren Branchen und Märkten zu Hause und kennen  die technologischen Herausforderungen von morgen. So entwickeln wir immer  wieder innovative, nachhaltige und wertschöpfende Lösungen für ihre individuellen  Anforderungen. Gemeinsam setzen wir Maßstäbe in der Industrial Connectivity. Die Anforderungen Ihrer Antriebssteuerungen und Regler  sind der Antrieb für unsere Anschlusstechnik Let’s connect. 1364600000/05/2012/SMKW Leistungsstarke Steckverbinder und Klemmen für die Leiterplatte, Klemmen zur Gehäusewand- durchführung   OMNIMATE – Geräteanschlusstechnik

3.  Motoranschluss 4.  Sicherheitskreis  Der Gefahr von Rückspannung bei hohen Spannungen wird   mit einem Berührungsschutz auf beiden Seiten der steckbaren  Verbindung begegnet. Damit wird die Geräte zulassung gemäß  IEC 68100-5-1 bestens erfüllt. Invertierte Buchsenleisten BLL oder BVL in Kombination mit   den entsprechenden Stiftsteckern SLF bzw. SLZ, SVF oder   SVZ bieten auch in ungestecktem Zustand eine beidseitige  3-mm-Fingersicherheit. Mehr Normkonformität für weniger Kompromisse: OMNIMATE  Power für IT-Netze gestalten den Design-In- und Zulassungspro- zess mit serienmäßig integrierten Details einfacher und  machen  den Betrieb sicherer. Für nicht steckbare Anschlusslösungen empfehlen wir Leiter- plattenklemmen im Raster 10,16 mm, 12,7 mm und 15,0 mm   mit einem Anschlussvermögen bis 25 mm² oder Gerätedurch- führungsklemmen für 4 mm² bis 50 mm². Für hohe Spannungen lässt sich der Polabstand bei Geräte- durchführungs- und einigen Leiterplattenklemmen vergrößern. Die Verbindung von Motorspannung, internem Temperaturfühler  und einer eventuellen mechanischen Bremse ist die klassische  Anforderung an diese Schnittstelle. Je nach Anwendung wird  auch die Verbindung zu einem Encoder oder Resolver benötigt. Der hybride Motor-Steckverbinder verbindet durch einen einzigen  Steckvorgang gleichzeitig Energie, Signale und Kabelschirm. Sie  sparen Platz auf der Leiterplatte und an der Gehäuse-Außenseite.  Die selbstverrastende Einhandverriegelung reduziert die Installa- tions- und Wartungszeit. Sie ist auch bei schwierigen Einbauver- hältnissen leicht zu bedienen und automatisch sicher verriegelt. Für Geräte, die an Energieversorgungsnetzen in der Netzform IT  (IT-Netze) betrieben werden sollen, bieten wir als bislang einziger  Hersteller spezielle Leiterplattensteck verbinder an. Leiterplattenklemmen im Raster 10,16 mm, 12,7 mm und 15,0 mm  mit bis 50 mm² Anschlussquerschnitt dienen als nicht steckbare  Anschlusslösung. Zur Wanddurchführung empfehlen wir   Gerätedurchführungsklemmen mit 4 mm² bis 95 mm² Anschluss- vermögen. Datenanschlüsse in Industriequalität sind für eine sichere  Datenverbindung unabdingbar. Unsere Industrial-Ethernet- Komponenten bieten weit mehr an Qualität und Bedien- sicherheit, als beispielsweise für den PC am Schreibtisch  benötigt wird. Das Produktsortiment von Weidmüller   beinhaltet auch die Anschlusslösungen in IP67 für die   Netzwerk verbindung sowie für das Positionsfeedback. Für das Positionsfeedback und den Encoderanschluss   empfehlen wir unsere M8-, M12-, M16- und M23-Steck- verbinder in IP67, die optional auch in umspritzter   Ausführung mit  konfektionierter Leitung lieferbar sind. Zur Netzwerkverbindung bieten wir Ihnen verschiedene   Ausführungen von RJ45-Steckverbindern in Crimp- und   IDC-Anschlusstechnik gem. Cat. 6A/Class EA in den   Schutzklassen IP20 bis IP67. Sicherheitsschalteinrichtungen wie Notausschalter, Licht- vorhänge und Türschalter kommunizieren eng mit Ihren   Antriebsreglern. Sie sorgen zum Schutz von Mensch und  Maschine dafür, dass der angeschlossene Antrieb im   Bedarfsfall sofort gestoppt wird.  Die OMNIMATE-Signal-Steckverbinder BLF und BLZ im   Raster 5,08 mm mit Schraub- oder „PUSH IN“-Anschluss   bieten diese zuverlässige Signalverbindung. Als nicht steckbare Lösung eignen sich die Leiterplatten- klemmen LM, LS, LSF im Raster 5,08 mm. Für Ihre Kunden ist es von hoher wirtschaftlicher Bedeutung,  die An lagenplanung kontinuierlich zu vereinfachen und die  Projekt laufzeiten zu verkürzen. Dezentrale Leistungselektronik- Module unterstützen diese Strategie. Ein robustes Gehäuse und  hohe Schutzarten dieser Module sind dabei Voraussetzung. Entscheidend ist aber auch, dass die Anschlusstechnik eine  einfache Vorinstallation und schnelle Inbetriebnahme unter- stützt und einen komfortablen Service bietet. FieldPower ® ­Control­sind­extrem­flammstabile­Polycarbonat- Gehäuse, die sich bestens für den Einbau von Elektronik sowie  Schalt- und Schutzorganen eignen.  Die Spannungsversorgung mit integriertem Energiebus ist schnell  installiert und fehlerfrei mit handelsüblichen Rundleitungen   auszuführen, die weder geschnitten noch konfektioniert werden  müssen. Klappdichtungen ermöglichen die schnelle Einführung  von Stecker-Leitungen. Sensoren, Aktoren und Datenbus wer- den vorteilhaft mit M12- oder RJ45-Anschlüssen eingebunden.  Für den Leistungsabgang stehen IP65-taugliche Steckverbinder  nach ISO 23570 für ungeschirmte und geschirmte Motorleitun- gen zur Verfügung. Ihr Antriebsverstärker benötigt Eingangsschnittstellen für   Homeschalter, Limitschalter usw. und Ausgangsschnittstellen   für eventuelle Magnetventile, Conveyor-Steuerung und ein  Fremdmaschinen-Interface (FMI).  Die Anschlussspannung beträgt je nach Anwendung zwischen  12 und 24 V DC oder bis zu 240 V AC. Zur erhöhten Befestigungs- sicherheit bieten wir Steckverbindungen mit zusätzlichem  Schraubflansch­oder­Löseriegel­an.­Die­Bedruckung­der­Steck- verbinder­ermöglicht­die­eindeutige­Identifikation­und­vermeidet­ Fehlstecken. Für SMD bestückte Leiterplatten ist die Anschlusstechnik auch  reflowfähig­als­SMD-­oder­SMT-Variante­erhältlich. Die BL-I/O ist die kleinste steckbare Lösung im Raster 3,5 mm  mit integrierter Signalanzeige und eingebauter Querverbindung   zur Spannungsversorgung der angeschlossenen Sensoren und  Aktoren. Damit ist sie die optimale Wahl für I/Os mit 10 bis   30 V. Für das Raster bis 5,08 mm bieten sich weitere steckbare  Varianten­an,­die­bei­Bedarf­auf­der­Leiterplatte­mit­der­reflow- fähigen Stiftleiste SL-SMT kombiniert werden können. Die Leiterplattenklemmen LSF im Raster 3,5 mm bis 7,62 mm  können sowohl im Wellenlötprozess als auch kompromisslos   im­Reflowprozess­verarbeitet­werden.­Für­Leiterplatten­im­  Wellenlötverfahren sind die LM 3.5, LM 5.00, LM 5.08 und die  LS 5.08 verwendbar. 5.   Positionsfeedback und  Netzwerkanschluss 7.  IP65-Module  2.   Zwischenkreis 6.  Externe I/Os 4. Sicherheitskreis 1. Spannungsversorgung 5. Positionsfeedback und  Netzwerkanschluss 3.+7. Motoranschluss 7. Spannungsversorgung 7. IP65 -Gehäuse  mit FieldPower ® -  Energiebus 7. Externe I/Os und  Datenschnittstelle in IP6x 6. Externe I/Os 2. Zwischenkreis Gerätedurchführungsklemmen zum Direktanschluss, Leiterplattenklemmen, Steckverbinder für den  sicheren Umgang mit hohen Spannungen Hybrid-Motorstecker, lötbare Durchführungsklemme, Leiterplattenklemmen für den komfortablen und  normengerechten Motoranschluss Schnelle Kommunikation durch industrietaugliche und bei Bedarf mechanisch geschützte   RJ45-Anschlusstechnik und M23-Steckverbinder  Leiterplattenklemmen und Steckverbinder im Raster 5,08 mm als „PUSH IN“ oder Schraubanschluss    „PUSH IN“-Lösungen erlauben I/Os mit höchster Packungsdichte – einreihig, dreireihig, zweireihig  FieldPower ®  Gehäuselösung, steckbarer Energiebus, IP65 FieldPower Motorleitung,   M12 Verbindungsleitungen

3.  Motoranschluss 4.  Sicherheitskreis  Der Gefahr von Rückspannung bei hohen Spannungen wird   mit einem Berührungsschutz auf beiden Seiten der steckbaren  Verbindung begegnet. Damit wird die Geräte zulassung gemäß  IEC 68100-5-1 bestens erfüllt. Invertierte Buchsenleisten BLL oder BVL in Kombination mit   den entsprechenden Stiftsteckern SLF bzw. SLZ, SVF oder   SVZ bieten auch in ungestecktem Zustand eine beidseitige  3-mm-Fingersicherheit. Mehr Normkonformität für weniger Kompromisse: OMNIMATE  Power für IT-Netze gestalten den Design-In- und Zulassungspro- zess mit serienmäßig integrierten Details einfacher und  machen  den Betrieb sicherer. Für nicht steckbare Anschlusslösungen empfehlen wir Leiter- plattenklemmen im Raster 10,16 mm, 12,7 mm und 15,0 mm   mit einem Anschlussvermögen bis 25 mm² oder Gerätedurch- führungsklemmen für 4 mm² bis 50 mm². Für hohe Spannungen lässt sich der Polabstand bei Geräte- durchführungs- und einigen Leiterplattenklemmen vergrößern. Die Verbindung von Motorspannung, internem Temperaturfühler  und einer eventuellen mechanischen Bremse ist die klassische  Anforderung an diese Schnittstelle. Je nach Anwendung wird  auch die Verbindung zu einem Encoder oder Resolver benötigt. Der hybride Motor-Steckverbinder verbindet durch einen einzigen  Steckvorgang gleichzeitig Energie, Signale und Kabelschirm. Sie  sparen Platz auf der Leiterplatte und an der Gehäuse-Außenseite.  Die selbstverrastende Einhandverriegelung reduziert die Installa- tions- und Wartungszeit. Sie ist auch bei schwierigen Einbauver- hältnissen leicht zu bedienen und automatisch sicher verriegelt. Für Geräte, die an Energieversorgungsnetzen in der Netzform IT  (IT-Netze) betrieben werden sollen, bieten wir als bislang einziger  Hersteller spezielle Leiterplattensteck verbinder an. Leiterplattenklemmen im Raster 10,16 mm, 12,7 mm und 15,0 mm  mit bis 50 mm² Anschlussquerschnitt dienen als nicht steckbare  Anschlusslösung. Zur Wanddurchführung empfehlen wir   Gerätedurchführungsklemmen mit 4 mm² bis 95 mm² Anschluss- vermögen. Datenanschlüsse in Industriequalität sind für eine sichere  Datenverbindung unabdingbar. Unsere Industrial-Ethernet- Komponenten bieten weit mehr an Qualität und Bedien- sicherheit, als beispielsweise für den PC am Schreibtisch  benötigt wird. Das Produktsortiment von Weidmüller   beinhaltet auch die Anschlusslösungen in IP67 für die   Netzwerk verbindung sowie für das Positionsfeedback. Für das Positionsfeedback und den Encoderanschluss   empfehlen wir unsere M8-, M12-, M16- und M23-Steck- verbinder in IP67, die optional auch in umspritzter   Ausführung mit  konfektionierter Leitung lieferbar sind. Zur Netzwerkverbindung bieten wir Ihnen verschiedene   Ausführungen von RJ45-Steckverbindern in Crimp- und   IDC-Anschlusstechnik gem. Cat. 6A/Class EA in den   Schutzklassen IP20 bis IP67. Sicherheitsschalteinrichtungen wie Notausschalter, Licht- vorhänge und Türschalter kommunizieren eng mit Ihren   Antriebsreglern. Sie sorgen zum Schutz von Mensch und  Maschine dafür, dass der angeschlossene Antrieb im   Bedarfsfall sofort gestoppt wird.  Die OMNIMATE-Signal-Steckverbinder BLF und BLZ im   Raster 5,08 mm mit Schraub- oder „PUSH IN“-Anschluss   bieten diese zuverlässige Signalverbindung. Als nicht steckbare Lösung eignen sich die Leiterplatten- klemmen LM, LS, LSF im Raster 5,08 mm. Für Ihre Kunden ist es von hoher wirtschaftlicher Bedeutung,  die An lagenplanung kontinuierlich zu vereinfachen und die  Projekt laufzeiten zu verkürzen. Dezentrale Leistungselektronik- Module unterstützen diese Strategie. Ein robustes Gehäuse und  hohe Schutzarten dieser Module sind dabei Voraussetzung. Entscheidend ist aber auch, dass die Anschlusstechnik eine  einfache Vorinstallation und schnelle Inbetriebnahme unter- stützt und einen komfortablen Service bietet. FieldPower ® ­Control­sind­extrem­flammstabile­Polycarbonat- Gehäuse, die sich bestens für den Einbau von Elektronik sowie  Schalt- und Schutzorganen eignen.  Die Spannungsversorgung mit integriertem Energiebus ist schnell  installiert und fehlerfrei mit handelsüblichen Rundleitungen   auszuführen, die weder geschnitten noch konfektioniert werden  müssen. Klappdichtungen ermöglichen die schnelle Einführung  von Stecker-Leitungen. Sensoren, Aktoren und Datenbus wer- den vorteilhaft mit M12- oder RJ45-Anschlüssen eingebunden.  Für den Leistungsabgang stehen IP65-taugliche Steckverbinder  nach ISO 23570 für ungeschirmte und geschirmte Motorleitun- gen zur Verfügung. Ihr Antriebsverstärker benötigt Eingangsschnittstellen für   Homeschalter, Limitschalter usw. und Ausgangsschnittstellen   für eventuelle Magnetventile, Conveyor-Steuerung und ein  Fremdmaschinen-Interface (FMI).  Die Anschlussspannung beträgt je nach Anwendung zwischen  12 und 24 V DC oder bis zu 240 V AC. Zur erhöhten Befestigungs- sicherheit bieten wir Steckverbindungen mit zusätzlichem  Schraubflansch­oder­Löseriegel­an.­Die­Bedruckung­der­Steck- verbinder­ermöglicht­die­eindeutige­Identifikation­und­vermeidet­ Fehlstecken. Für SMD bestückte Leiterplatten ist die Anschlusstechnik auch  reflowfähig­als­SMD-­oder­SMT-Variante­erhältlich. Die BL-I/O ist die kleinste steckbare Lösung im Raster 3,5 mm  mit integrierter Signalanzeige und eingebauter Querverbindung   zur Spannungsversorgung der angeschlossenen Sensoren und  Aktoren. Damit ist sie die optimale Wahl für I/Os mit 10 bis   30 V. Für das Raster bis 5,08 mm bieten sich weitere steckbare  Varianten­an,­die­bei­Bedarf­auf­der­Leiterplatte­mit­der­reflow- fähigen Stiftleiste SL-SMT kombiniert werden können. Die Leiterplattenklemmen LSF im Raster 3,5 mm bis 7,62 mm  können sowohl im Wellenlötprozess als auch kompromisslos   im­Reflowprozess­verarbeitet­werden.­Für­Leiterplatten­im­  Wellenlötverfahren sind die LM 3.5, LM 5.00, LM 5.08 und die  LS 5.08 verwendbar. 5.   Positionsfeedback und  Netzwerkanschluss 7.  IP65-Module  2.   Zwischenkreis 6.  Externe I/Os 4. Sicherheitskreis 1. Spannungsversorgung 5. Positionsfeedback und  Netzwerkanschluss 3.+7. Motoranschluss 7. Spannungsversorgung 7. IP65 -Gehäuse  mit FieldPower ® -  Energiebus 7. Externe I/Os und  Datenschnittstelle in IP6x 6. Externe I/Os 2. Zwischenkreis Gerätedurchführungsklemmen zum Direktanschluss, Leiterplattenklemmen, Steckverbinder für den  sicheren Umgang mit hohen Spannungen Hybrid-Motorstecker, lötbare Durchführungsklemme, Leiterplattenklemmen für den komfortablen und  normengerechten Motoranschluss Schnelle Kommunikation durch industrietaugliche und bei Bedarf mechanisch geschützte   RJ45-Anschlusstechnik und M23-Steckverbinder  Leiterplattenklemmen und Steckverbinder im Raster 5,08 mm als „PUSH IN“ oder Schraubanschluss    „PUSH IN“-Lösungen erlauben I/Os mit höchster Packungsdichte – einreihig, dreireihig, zweireihig  FieldPower ®  Gehäuselösung, steckbarer Energiebus, IP65 FieldPower Motorleitung,   M12 Verbindungsleitungen

3.  Motoranschluss 4.  Sicherheitskreis  Der Gefahr von Rückspannung bei hohen Spannungen wird   mit einem Berührungsschutz auf beiden Seiten der steckbaren  Verbindung begegnet. Damit wird die Geräte zulassung gemäß  IEC 68100-5-1 bestens erfüllt. Invertierte Buchsenleisten BLL oder BVL in Kombination mit   den entsprechenden Stiftsteckern SLF bzw. SLZ, SVF oder   SVZ bieten auch in ungestecktem Zustand eine beidseitige  3-mm-Fingersicherheit. Mehr Normkonformität für weniger Kompromisse: OMNIMATE  Power für IT-Netze gestalten den Design-In- und Zulassungspro- zess mit serienmäßig integrierten Details einfacher und  machen  den Betrieb sicherer. Für nicht steckbare Anschlusslösungen empfehlen wir Leiter- plattenklemmen im Raster 10,16 mm, 12,7 mm und 15,0 mm   mit einem Anschlussvermögen bis 25 mm² oder Gerätedurch- führungsklemmen für 4 mm² bis 50 mm². Für hohe Spannungen lässt sich der Polabstand bei Geräte- durchführungs- und einigen Leiterplattenklemmen vergrößern. Die Verbindung von Motorspannung, internem Temperaturfühler  und einer eventuellen mechanischen Bremse ist die klassische  Anforderung an diese Schnittstelle. Je nach Anwendung wird  auch die Verbindung zu einem Encoder oder Resolver benötigt. Der hybride Motor-Steckverbinder verbindet durch einen einzigen  Steckvorgang gleichzeitig Energie, Signale und Kabelschirm. Sie  sparen Platz auf der Leiterplatte und an der Gehäuse-Außenseite.  Die selbstverrastende Einhandverriegelung reduziert die Installa- tions- und Wartungszeit. Sie ist auch bei schwierigen Einbauver- hältnissen leicht zu bedienen und automatisch sicher verriegelt. Für Geräte, die an Energieversorgungsnetzen in der Netzform IT  (IT-Netze) betrieben werden sollen, bieten wir als bislang einziger  Hersteller spezielle Leiterplattensteck verbinder an. Leiterplattenklemmen im Raster 10,16 mm, 12,7 mm und 15,0 mm  mit bis 50 mm² Anschlussquerschnitt dienen als nicht steckbare  Anschlusslösung. Zur Wanddurchführung empfehlen wir   Gerätedurchführungsklemmen mit 4 mm² bis 95 mm² Anschluss- vermögen. Datenanschlüsse in Industriequalität sind für eine sichere  Datenverbindung unabdingbar. Unsere Industrial-Ethernet- Komponenten bieten weit mehr an Qualität und Bedien- sicherheit, als beispielsweise für den PC am Schreibtisch  benötigt wird. Das Produktsortiment von Weidmüller   beinhaltet auch die Anschlusslösungen in IP67 für die   Netzwerk verbindung sowie für das Positionsfeedback. Für das Positionsfeedback und den Encoderanschluss   empfehlen wir unsere M8-, M12-, M16- und M23-Steck- verbinder in IP67, die optional auch in umspritzter   Ausführung mit  konfektionierter Leitung lieferbar sind. Zur Netzwerkverbindung bieten wir Ihnen verschiedene   Ausführungen von RJ45-Steckverbindern in Crimp- und   IDC-Anschlusstechnik gem. Cat. 6A/Class EA in den   Schutzklassen IP20 bis IP67. Sicherheitsschalteinrichtungen wie Notausschalter, Licht- vorhänge und Türschalter kommunizieren eng mit Ihren   Antriebsreglern. Sie sorgen zum Schutz von Mensch und  Maschine dafür, dass der angeschlossene Antrieb im   Bedarfsfall sofort gestoppt wird.  Die OMNIMATE-Signal-Steckverbinder BLF und BLZ im   Raster 5,08 mm mit Schraub- oder „PUSH IN“-Anschluss   bieten diese zuverlässige Signalverbindung. Als nicht steckbare Lösung eignen sich die Leiterplatten- klemmen LM, LS, LSF im Raster 5,08 mm. Für Ihre Kunden ist es von hoher wirtschaftlicher Bedeutung,  die An lagenplanung kontinuierlich zu vereinfachen und die  Projekt laufzeiten zu verkürzen. Dezentrale Leistungselektronik- Module unterstützen diese Strategie. Ein robustes Gehäuse und  hohe Schutzarten dieser Module sind dabei Voraussetzung. Entscheidend ist aber auch, dass die Anschlusstechnik eine  einfache Vorinstallation und schnelle Inbetriebnahme unter- stützt und einen komfortablen Service bietet. FieldPower ® ­Control­sind­extrem­flammstabile­Polycarbonat- Gehäuse, die sich bestens für den Einbau von Elektronik sowie  Schalt- und Schutzorganen eignen.  Die Spannungsversorgung mit integriertem Energiebus ist schnell  installiert und fehlerfrei mit handelsüblichen Rundleitungen   auszuführen, die weder geschnitten noch konfektioniert werden  müssen. Klappdichtungen ermöglichen die schnelle Einführung  von Stecker-Leitungen. Sensoren, Aktoren und Datenbus wer- den vorteilhaft mit M12- oder RJ45-Anschlüssen eingebunden.  Für den Leistungsabgang stehen IP65-taugliche Steckverbinder  nach ISO 23570 für ungeschirmte und geschirmte Motorleitun- gen zur Verfügung. Ihr Antriebsverstärker benötigt Eingangsschnittstellen für   Homeschalter, Limitschalter usw. und Ausgangsschnittstellen   für eventuelle Magnetventile, Conveyor-Steuerung und ein  Fremdmaschinen-Interface (FMI).  Die Anschlussspannung beträgt je nach Anwendung zwischen  12 und 24 V DC oder bis zu 240 V AC. Zur erhöhten Befestigungs- sicherheit bieten wir Steckverbindungen mit zusätzlichem  Schraubflansch­oder­Löseriegel­an.­Die­Bedruckung­der­Steck- verbinder­ermöglicht­die­eindeutige­Identifikation­und­vermeidet­ Fehlstecken. Für SMD bestückte Leiterplatten ist die Anschlusstechnik auch  reflowfähig­als­SMD-­oder­SMT-Variante­erhältlich. Die BL-I/O ist die kleinste steckbare Lösung im Raster 3,5 mm  mit integrierter Signalanzeige und eingebauter Querverbindung   zur Spannungsversorgung der angeschlossenen Sensoren und  Aktoren. Damit ist sie die optimale Wahl für I/Os mit 10 bis   30 V. Für das Raster bis 5,08 mm bieten sich weitere steckbare  Varianten­an,­die­bei­Bedarf­auf­der­Leiterplatte­mit­der­reflow- fähigen Stiftleiste SL-SMT kombiniert werden können. Die Leiterplattenklemmen LSF im Raster 3,5 mm bis 7,62 mm  können sowohl im Wellenlötprozess als auch kompromisslos   im­Reflowprozess­verarbeitet­werden.­Für­Leiterplatten­im­  Wellenlötverfahren sind die LM 3.5, LM 5.00, LM 5.08 und die  LS 5.08 verwendbar. 5.   Positionsfeedback und  Netzwerkanschluss 7.  IP65-Module  2.   Zwischenkreis 6.  Externe I/Os 4. Sicherheitskreis 1. Spannungsversorgung 5. Positionsfeedback und  Netzwerkanschluss 3.+7. Motoranschluss 7. Spannungsversorgung 7. IP65 -Gehäuse  mit FieldPower ® -  Energiebus 7. Externe I/Os und  Datenschnittstelle in IP6x 6. Externe I/Os 2. Zwischenkreis Gerätedurchführungsklemmen zum Direktanschluss, Leiterplattenklemmen, Steckverbinder für den  sicheren Umgang mit hohen Spannungen Hybrid-Motorstecker, lötbare Durchführungsklemme, Leiterplattenklemmen für den komfortablen und  normengerechten Motoranschluss Schnelle Kommunikation durch industrietaugliche und bei Bedarf mechanisch geschützte   RJ45-Anschlusstechnik und M23-Steckverbinder  Leiterplattenklemmen und Steckverbinder im Raster 5,08 mm als „PUSH IN“ oder Schraubanschluss    „PUSH IN“-Lösungen erlauben I/Os mit höchster Packungsdichte – einreihig, dreireihig, zweireihig  FieldPower ®  Gehäuselösung, steckbarer Energiebus, IP65 FieldPower Motorleitung,   M12 Verbindungsleitungen
