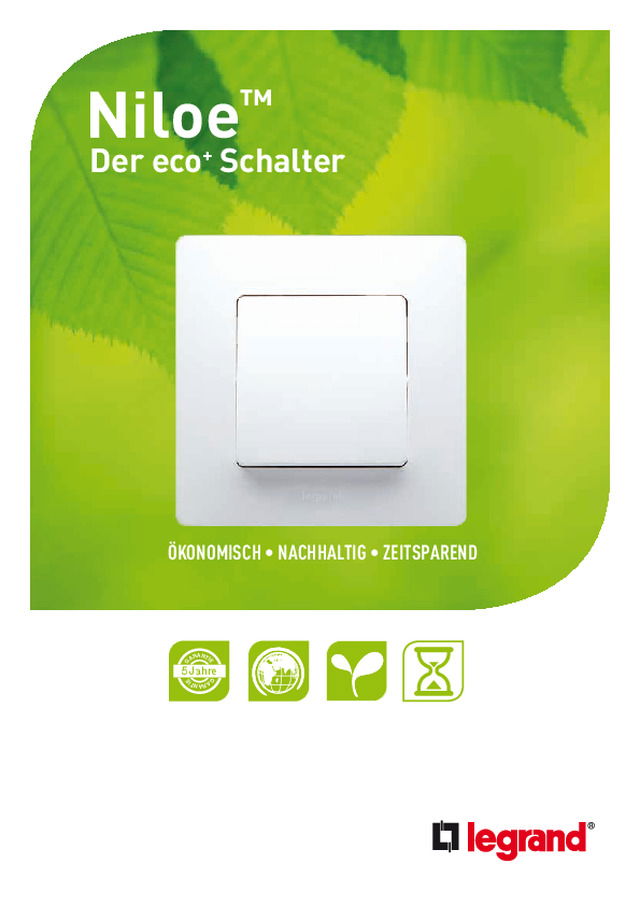

Niloe Der eco+ Schalter

Ökonomisch • nachhaltig • Zeitsparend Niloe ™   Der eco +  Schalter    GA RANTIE GA RAN TIE 5   Jahre

Eco Design Unserer Umwelt zuliebe Eco Design Weniger Umwelt­belastung und Energie­aufwand durch Vermeidung von Laser­markierungen. Alle notwendigen Kennzeichnungen  sind bereits am  Gerät angebracht. Die Staubschutzkappe  besteht aus 100 % wiederverwertbaren Materialien.    Herstellerwerk nach Umweltstandard   ISO 14001 zertifiziert     Reduzierte Verpackungsanteile     Staubschutzkappe und Verpackungen zu   100 %  wiederverwertbar     Verwendung von energiesparenden LEDs     Keine energieaufwendige Lasermarkierung 2

3 Eco Lösungen  Niloe™ bietet Produktlösungen, die helfen, den Energieverbrauch deutlich zu reduzieren. Schnellere   Installation  Einfache und schnelle Installation durch vormontierte Wippen spart wertvolle Montagezeit. Eco Design Reduzierung der Umweltbelastung im gesamten „Lifetime-Zyklus“  des Produktes. 5 Jahre Garantie Niloe™ ist ein qualitativ hoch-wertiges Schalterprogramm – daher bieten wir Ihnen 5 Jahre Garantie. LED BELEUchtUNG Energiesparende und lang lebige LEDs für Kontroll­ und Beleuchtungs funktionen. DIchtUNGStopf Der Dichtungstopf ver­hindert Wärmeverluste durch unkontrollierte Luftströme. BEwEGUNGSmELDErReduziert Ener­giekosten durch bewegungsab hängige Beleuchtung. GA RANTIE GA RAN TIE 5   Jahre

Staubschutzkappe Zum Schutz des Einsatzes gegen   Staub, Schmutz und Beschädigung Die Staubschutzkappe wird vormontiert mitgeliefert und garantiert Schutz gegen Staub, Malerarbeiten und mechanische Beschädigung. Ein wichtiger  Schutz, der   einfach entsorgt  werden kann Wenn das Gerät benötigt wird, kann die Staub schutz­hülle sogar verwendet werden, ohne dass diese demontiert werden muss.    Muss bei Schraubbe-    festigung während des   gesamten Installations-   vorgangs nicht entfernt  werden     Vor Montage des   Abdeckrahmens einfach  entfernen     Garantiert immer eine     perfekte und saubere   Installation     Besteht zu 100 % aus   wiederverwertbaren   Materialien 4

5 Spezieller Schutz   gegen wärmeverluste Der Dichtungstopf verhin­dert Wärme verluste durch unkon tro llierte  Luftstrom­zirkulation innerhalb der elektrischen Verrohrung. Dichtungstopf Spart Energie Vermerk: Der Dichtungstopf ist gleichzeitig bei allen Geräten IP 44 beigepackt.    Einfache Installation     Dicht gegen Zugluft und Feuchtigkeit     Keine Wärmeverluste durch Zugluft in    der Verrohrung    Dichtungstopf auf Unterteil    stecken, Spreizkrallen können    danach montiert werden.    Drähte durch den    Dichtungstopf in die    Steckklemmen einführen.    Fixierung des Unterteils    mit Spreizkrallen oder   Schrauben.

flexibler Einsatz Immer perfekte montage   auf allen oberflächen EINSatZ wahLwEISE  mIt / ohNE  SprEIZkraLLEN kunststofftragring EINSatZ mIt SprEIZkraLLEN    Für Schnellinstallation durch   Steilgewinde    Für alle Mauerdosen geeignet    Vollschutzisoliert    Einfacher und schneller zu installieren            Vollschutzisoliert     Anreihbar durch Nut- und Federprinzip     Anpassung an alle Mauerbegebenheiten     Verwindungssteif EINSatZ ohNE SprEIZkraLLEN    Einsätze ohne Spreizkrallen    können jederzeit und nach Bedarf    einfach bestückt werden. 6

7 flexibler Einsatz Immer perfekte montage   auf allen oberflächen Hier regulieren Verriegelung rahmenplatten   für perfekten halt    Mindestens 4 Rastpunkte:    Der Rahmen wird frontal auf den    Tragring aufgerastet     Verriegelung: Am untersten Rast-   punkt hakt sich der Rahmen in den   Tragring ein, die Demontage kann nur    mittels Schraubendreher erfolgen,    um ein unrechtmäßiges Entfernen    zu verhindern (z. B. Treppenhäuser,    öffentliche Bereiche)     Stufenregulierung für unebene Putze     Installation der Rahmenplatten    erfolgt am Ende aller Arbeiten,    ohne Demontage der Wippe oder   Zentralplatte traGrING    Die einzelnen Tragringe können mit dem    Nut­ und Federprinzip genau ausgerichtet   werden.

Spart wertvolle montagezeit Einfach und effizient Installation in nur zwei montageschritten +  = EINSatZ mIt  wIppE / aBDEckUNGist bereits vormontiert. NUr 2 tEILE UND BEStELLNUmmErN für EINE kompLEtt­INStaLLatIoN:    1 Einsatz mit wippe/  abdeckung     1 abdeckrahmen aBDEckrahmENwird anschließend aufgerastet. kompLEttINStaLLatIoN Fertige Installation in  zeitlos­modernem Design. 1. fixierung Fixierung des Schalter einsatzes in der Wand:Die Wippe / Abdeckung und die Staubschutzkappe müssen bei Schraubmontage nicht entfernt werden. 8

9 2. abdeckung aufbringen Nach Entfernung der Staubschutzkappe wird  der Abdeckrahmen aufgerastet. EINfachE haNDhaBUNG    Der Rahmen kann jederzeit montiert /    demontiert werden, ohne dass die Zentral­   platte / Wippe entfernt werden muss.    Die Demontage kann nur mittels    Schraubendreher erfolgen, um ein    unrechtmäßiges Entfernen zu verhindern    (z. B. Treppenhäuser, öffentliche Bereiche).

klassisches Design Zeitlos modern rahmENpLattEWirkt elegant und leicht ohne aufzutragen. SchUtZkoNtakt­StEckDoSEEinzelmontage Niloe™ ist eine gelungene  Kombination des beliebten  Softline­Designs kombiniert  mit den Elementen klassisch­ geometrischer Schalterlinien. Die einfache und klare Formen sprache steht für  modernes, reduziertes Design. 10

11 rahmENpLattEWirkt elegant und leicht ohne aufzutragen. 5 JahrE GaraNtIENiloe™ ist qualitativ hoch­wertig – dazu stehen wir mit 5 Jahren Garantie. mehrfach-  rahmenplatten      Bis zu 5-fach Kombinationen   realisierbar     Rahmenplatten horizontal    oder vertikal verwendbar GA RANTIE GA RAN TIE 5   Jahre    Niloe™ ist bruchsicher und    besteht aus halogenfreiem   Thermoplast.    Die Wippen und Abdeckungen    sowie Abdeckrahmen sind in    RAL 9003 ausgeführt.

Schalter taster Große funktionsvielfalt Die richtige wahl für modernes wohnen Ip 44 SchaLtEr Ip 44 kaBELaUSLaSS Ip 44 ­ Ik 07UNIvErSaL­aBDEckUNG Elektronische   funktionen Sondergeräte Bewegungsmelder LED­Dimmer Adapter für Funktions­er weiterung  mit  Schalter ­programm Mosaic™ Hotelcard­Schalter Schalter beleuchtet 3­fach Ausschalter Doppeltaster Taster beleuchtet mit Beschriftungsfeld Schützt sämtliche Einsätze gegen Spritzwasser und mechanische Stöße. Ip 44 – Ik 07 für fEUchtraUm­ INStaLLatIoN 12

13 tv- und Datendosen TV­ / Radio­ / SAT­   Anschlussdose RJ45 Daten­steckdose Steckdosen Schutzkontakt­Steckdose Weitere ausländische  Steck dosen­Standards   mittels Mosaic™­Adapter Vorverdrahtete UP­Schutzkontakt­ Doppelsteckdose temperaturregler Thermostat

14 14 VE Best.Nr. Schalter 10 AX – 250 V~ ohne  Spreizkrallen mit  Spreizkrallen Wechselschalter (SL) 10 6 647 01 6 645 01   ultraweiß Serien- / Doppelwechselschalter  (SL) 10 6 647 02 6 645 02   ultraweiß Wechselschalter beleuchtbar (SL)  Zu bestücken mit LED-Aggregat für  Beleuchtungsfunktion Best.Nr. 6650 90 / 92  oder  Kontrollfunktion Best.Nr. 6650 91. 10 6 647 10 6 645 10   ultraweiß Ausschalter 3-fach (SK) 10 6 645 03   ultraweiß Kreuzschalter (SK) 10 6 647 04 6 645 04   ultraweiß Schalter 16 AX 250 V~ Kontroll-Wechselschalter (SL) Bestückt mit LED Best.Nr. 6650 91. 10 6 647 16   ultraweiß Schalter 20 AX 250 V~ 2-poliger Ausschalter (SK) 10 6 645 17   ultraweiß 2-poliger Ausschalter beleuchtet (SK) Bestückt mit LED-Aggregat Best.Nr. 0 676 64. 10 6 645 18   ultraweiß Jalousie- / Rollladenschalter Jalousieschalter (SL) Auf / Stop / Ab – für den direkten Anschluss  auf einen Motor. Umschaltzeiten des Motoren- herstellers beachten. 10 6 647 11 6 645 11   ultraweiß VE Best.Nr. Rahmenplatten  für horizontale oder vertikale Montage 1-fach 10 6 650 01 Abmessungen: 86 × 86 mm    ultraweiß 2-fach 10 6 650 02 Abmessungen: 86 × 157 mm    ultraweiß 3-fach 5 6 650 03 Abmessungen: 86 × 228 mm    ultraweiß 4-fach 1 6 650 04 Abmessungen: 86 × 299 mm    ultraweiß 5-fach 1 6 650 05 Abmessungen: 86 × 370 mm    ultraweiß ohne  Spreizkralle mit  Spreizkralle Schutzkontakt-Steckdosen 16 A mit Kinderschutz Schutzkontakt-Steckdose (SL) 10 6 647 31 6 645 31   ultraweiß Schutzkontakt-Steckdose mit Klappdeckel (SL)  10 6 645 32   ultraweiß Doppel-Steckdose Monoblock (SL)  Für 1-fach Installationsdose, inkl. Abdeckung und  Abdeckrahmen, mit erhöhtem Berührungsschutz,  vorverdrahtet. 10 6 645 43   ultraweiß Doppel-Steckdose vorverdrahtet (SL)   Für 2-fach Installationsdose, zur Verwendung mit  Abdeckrahmen Best.Nr. 6650 02. 10 6 647 46   ultraweiß Schutzkontakt-Steckdose IP 44 (SL)  Inkl. Feuchtraum-Dichtungstopf Best.Nr. 6650 96,  mit erhöhtem Berührungsschutz, zur Verwendung  mit Standard-Abdeckrahmen Best.Nr. 6650 01 –  6650 05. 10 6 647 47   ultraweiß Rahmen für horizontale und vertikale Montage aus halogenfreiem Thermoplast, RAL 9003.  Zum Aufrasten auf Niloe™-Einsätze.  Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels  Schrauben oder Spreizkrallen – Einsätze für Schraubbefestigung können mit Spreizkrallen   Best.Nr. 6650 99 nachgerüstet werden. Anschluss mittels Steckklemmen (SL). Niloe TM Schalter 6 647 01 6 647 10 Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels  Schrauben oder Spreizkrallen – Einsätze für Schraubbefestigung können mit Spreizkrallen   Best.Nr. 6650 99 nachgerüstet werden. Anschluss mittels Steck- (SL) oder Schraubklemmen (SK). 6 647 11 6 647 31 6 647 47 Niloe TM Rahmenplatten, Steckdosen 6 650 01

15 15 VE Best.Nr. Multifunktions-Schalter ohne  Spreizkralle mit  Spreizkralle Multifunktions-Schalter (SL) Mögliche Funktionen: Taster, Wechselschalter,  Doppeltaster, Doppelwechselschalter, Wechsel- schalter / Taster-Kombination. Geliefert mit Einzel-  und Serienwippe in der Funktion Taster. 1 6 647 13   ultraweiß Multifunktions-Schalter beleuchtet (SL) Mögliche Funktionen: Doppeltaster beleuchtet,  Doppelwechselschalter beleuchtet. Geliefert  mit 2 LED-Aggregaten Best.Nr. 6650 90 in der  Funktion Doppeltaster. 1 6 647 14   ultraweiß Taster 6A 250 V~ Taster mit Wechselkontakt (SL) 10 6 647 05 6 645 05   ultraweiß Doppeltaster mit Wechselkontakt (SL) 10 6 647 08 6 645 08   ultraweiß Taster mit Beschriftungsfeld (SL) Geliefert mit Piktogramm „Glocke“,   „Schloss“ und „Licht“. 10 6 643 15   ultraweiß Taster beleuchtet mit Beschriftungsfeld (SL)  Geliefert mit LED-Aggregat Best.Nr. 6650 90 und  Piktogramm „Glocke“, „Schloss“ und „Licht“. 10 6 647 15 6 645 15   ultraweiß Wechselschalter / Taster-Kombination   6A V~ Wechselschalter 10 AX & Wechseltaster 6 A (SL) 10 6 647 09   ultraweiß Jalousie- / Rollladentaster Jalousietaster (SL) Mosaic™ Auf / Ab – für den direkten Anschluss eines Motors  oder eines Trennrelais. Zur Verwendung mit  Mosaic™-Adapter/Blindabdeckung Art. 6 651 95. 10 0 770 28   ultraweiß VE Best.Nr. Ersatz-/Tauschwippen ohne Spreizkralle Wippe mit Beleuchtungsfenster 10 SP6 647 10   ultraweiß Wippe mit Beschriftungsfeld  Geliefert mit Piktogramm „Glocke“, „Schloss“ und  „Licht“. 10 SP 6647 15   ultraweiß Zubehör Aufputzgehäuse, 1-fach Abmessungen: 88,5 × 88,5 mm,  Aufbauhöhe: 40 mm.  10 6 647 98   ultraweiß Aufputzgehäuse, 2-fach Abmessungen: 159,5 × 88,5 mm,  Aufbauhöhe: 40 mm. 5 6 647 99   ultraweiß LED -Aggregate  Mit flexiblen Anschlussleitungen.  LED Farbe: Weiß. 10 6 650 90 LED-Aggregat  230 V~ für  Beleuchtungsfunktion  0,15 mA. 10 6 650 91 LED-Aggregat  230 V~ für  Kontrollfunktion  3 mA. 10 6 650 92 LED-Aggregat  12 – 24 – 48 V  AC / DC  für  Beleuchtungsfunktion  1,5 mA. Spreizkralle 100 6 650 99 Zur Nachrüstung von Einsätzen ohne  Spreizkrallen. Durch Steilgewinde ist  eine sehr schnelle Montage möglich. Kabelauslass IP 20 für Einzelmontage Spreizkrallen Best.Nr. 6650 99 nachrüstbar. 10 6 647 95   ultraweiß Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels  Schrauben oder Spreizkrallen – Einsätze für Schraubbefestigung können mit Spreizkrallen   Best.Nr. 6650 99 nachgerüstet werden. Anschluss mittels Steck- (SL) oder Schraubklemmen (SK). 6 647 05 Niloe TM Multifunktions-Schalter und Taster Niloe TM Ersatz-/Tauschwippen, Zubehör 6 647 15 6 647 98 6 650 90 6 650 99 Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels  Schrauben oder Spreizkrallen – Einsätze für Schraubbefestigung können mit Spreizkrallen   Best.Nr. 6650 99 nachgerüstet werden. Anschluss mittels Steck- (SL) oder Schraubklemmen (SK).

16 VE Best.Nr. Bewegungsmelder ohne Spreizkralle PIR-Bewegungsmelder 400 W, 2-Leiter 40 – 400 W für Glüh- und Hochvolt-Halogenlampen  und 40 – 400 VA für Niedervolt-Halogenlampen mit  konventionellem (Eisenkern-)Transformator und  elektronischem Vorschaltgerät. Parallelschaltung  von bis zu 10 Geräten möglich. Einschaltvorweg- nahme mittels Öffnertaster möglich. 3-Leiter  Bewegungsmelder siehe Mosaic™-Einsätze auf   Seite 19.  - Erfassungsbereich: 130°  - Nachlaufzeit: 1 Sek. – 16 Min. - Detektionsreichweite: 3 – 10 Meter - Helligkeitsschwellwert: 3 – 1000 Lux - Schraubklemmen 1 6 651 18   ultraweiß Hotel-Card-Schalter Hotel-Card-Schalter  Schließerkontakt 8 A max., für Kartenbreite  54 mm, Ausschaltverzögerung nach  dem Herausziehen der Karte beträgt ca.  30 Sekunden. 1 6 647 93   ultraweiß Raumtemperaturregler Raumtemperaturregler  230 V Temperaturbereich:  7 –  30 °C Genauigkeit:  + 0,5 °C Schaltausgang: Schließerkontakt  Schaltstrom: 8 A max. Separater Steuereingang für Nachtabsenkung  mittels Schaltuhr. 1 6 647 87   ultraweiß Zubehör Spreizkralle 100 6 650 99 Zur Nachrüstung von Einsätzen ohne  Spreizkrallen. Durch Steilgewinde ist  eine sehr schnelle Montage möglich. VE Best.Nr. Dimmer ohne Spreizkralle Tastdimmer 400 W, 2-Leiter Phasenabschnitt-Dimmer 40 – 400 W mit  leuchtmittelschonendem  Softstart / Softstop.  Einfache und übersichtliche Bedienung  durch 2-Tasten-Betätigung. Eigener  Nebenstelleneingang für konventionelle  Schließertaster zum Schalten und Dimmen.  40 – 400 W für Glüh- und Hochvolt- Halogenlampen, 40 – 400 VA für Niedervolt- Halogenlampen mit elektronischem  Vorschaltgerät. Lastart: R, C.  - 2-Leiter-Anschluss (ohne Neutralleiter)  - Schraubklemmen 1 6 651 15   ultraweiß Drehdimmer 400 W, 2-LeiterSiehe oben – mit Drehknopf. 1 6 651 17   ultraweiß Universal-Tastdimmer 400 W, 2-Leiter  Phasenan-/abschnitt-Dimmer 40 – 400 W mit  leuchtmittelschonendem  Softstart / Softstop.  Einfache und übersichtliche Bedienung durch  2-Tasten-Betätigung. Eigener Nebenstellenein- gang für konventionelle Schließertaster zum  Schalten und Dimmen. 40 – 400 W für Glüh-  und Hochvolt-Halogenlampen, 40 – 400 VA für  Niedervolt-Halogenlampen mit konventionellem  (Eisenkern-)Transformator und elektronischem  Vorschaltgerät. Lastart: R, L, C.  - 2-Leiter-Anschluss (ohne Neutralleiter)  - Schraubklemmen 1 6 651 16   ultraweiß LED-Dimmer 400 W, 2-Leiter Phasenan-/abschnitt-Dimmer 3 – 400 W mit  leuchtmittelschonendem  Softstart / Softstop.  Einfache und übersichtliche Bedienung durch  2-Tasten-Betätigung. Eigener Nebenstellenein- gang für konventionelle Schließertaster zum  Schalten und Dimmen. 3–75 W für dimmbare  LEDs und Kompakt-Leuchtstofflampen, 3 – 400 W  für Glüh- und Hochvolt-Halogenlampen,  3 – 400 VA für Niedervolt-Halogenlampen mit  konventionellem (Eisenkern-)Transformator und  elektronischem Vorschaltgerät. Lastart: R, L, C.  - 2-Leiter-Anschluss (ohne Neutralleiter)  - Schraubklemmen 1 6 651 14   ultraweiß 6 647 87 Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels  Schrauben – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 6650 99 nach- gerüstet werden. Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels  Schrauben – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 6650 99 nach- gerüstet werden. Niloe TM Dimmer Niloe TM Bewegungsmelder, Raumtemperaturregler,   Hotel-Card-Schalter 6 651 14 | 6 651 15 | 6 651 16 6 651 17 6 651 18 NEU

17 VE Best.Nr. Telefon- und Datendosen ohne Spreizkralle Anschlussdose RJ11, 1-fach 10 6 647 69   ultraweiß Anschlussdose RJ11, 2-fach  10 6 647 70   ultraweiß RJ11 + RJ45 Kat 5 UTP   Kombination aus RJ11- und ungeschirmter   RJ45-Datendose. 10 6 647 72   ultraweiß Datendose 1× RJ45 Kat 6 UTP   ungeschirmt 10 6 647 73   ultraweiß Datendose 2× RJ45 Kat 6 UTP   ungeschirmt 10 6 647 74   ultraweiß Datendose 1× RJ45 Kat 6 STP  vollgeschirmt 10 6 647 75   ultraweiß Datendose 2× RJ45 Kat 6 STP  vollgeschirmt 10 6 647 76   ultraweiß ISDN-Anschlussdose 10 6 647 78   ultraweiß Telefonabdeckung  TAE / TDO Geeignet für deutsche und österreichische  Telefondosen.  TAE / TDO  Abdeckung  Monoblock    Monoblock-Abdeckung für Einzelmontage. 10 6 647 80   ultraweiß TAE / TDO  Abdeckung  Zentralplatte  Zentralplatte für Kombinationsmontage. 10 SP6 647 80   ultraweiß VE Best.Nr. TV-, Radio- und SAT-Dosen ohne Spreizkralle TV- / Radio- / SAT-Anschlussdose 10 6 647 63   ultraweiß TV- / Radio- / SAT-Abdeckung  2- / 3-Loch  SAT-Öffnung ausbrechbar. 10 6 647 67   ultraweiß Durchgangsdose  14 dB 10 6 645 61   ultraweiß Enddose  10 dB 10 6 645 62   ultraweiß Einzeldose 10 6 647 60   ultraweiß Lautsprecher-Anschluss Anschlussdose für Lautsprecher, 2-fach Zum Anschluss von Lautsprecherleitungen mit  Federzugklemmen (schwarz-rot). Unterputz- Anschluss mit Schraubklemmen. 10 6 647 81   ultraweiß Zubehör Spreizkralle 100 6 650 99 Zur Nachrüstung von Einsätzen ohne  Spreizkrallen. Durch Steilgewinde ist  eine sehr schnelle Montage möglich. Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels  Schrauben – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 6650 99 nach- gerüstet werden. Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels  Schrauben – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 6650 99 nach- gerüstet werden. Niloe TM Telefon- und Datendosen Niloe TM TV-, Radio-, SAT-Dosen 6 647 63 6 647 67 6 647 75 Ab 3. Quartal 2014 wird der Artikel 6647 80 nicht mehr als Monoblock- Abdeckung sondern als Zentralplatte für Kombinationsmontage ausgeliefert.  Die bisherige Referenz Art. SP6647 80 ist dann nicht mehr lieferbar. ÄNDERUNG

18 hier erhalten Sie  alle Informationen – auf einen Blick!  Mit dem QR-Code können Informationen über Niloe™ direkt auf einem Smartphone angezeigt werden. Um diesen Service zu nutzen, benötigt man nur ein Smartphone mit einer Software, welche QR-Codes lesen kann. 18 VE Best.Nr. Feuchtraum-Unterputz 1-fach, IP 44 - IK 07 10 6650 00 Abmessungen: 86 × 86 mm   ultraweiß Wechselschalter IP 44 beleuchtbar (SL) Zu bestücken mit LED-Aggregat für  Beleuchtungsfunktion Best.Nr. 6650 90 / 92  oder  Kontrollfunktion Best.Nr. 6650 91. Geliefert mit  Dichtungstopf Best.Nr. 6650 96. Zur Verwendung  mit Standard-Abdeckrahmen Best.Nr. 6650 0x. 10 6647 21   ultraweiß Taster mit Wechselkontakt IP 44 (SL) Beleuchtbar mit LED-Aggregat Best.Nr.  6650 90 / 92. Geliefert mit Dichtungstopf Best.Nr.  6650 96. Zur Verwendung mit Standard- Abdeckrahmen Best.Nr. 6650 0x. 10 6647 25   ultraweiß Schutzkontakt-Steckdose IP 44 (SL)  mit Kinderschutz Inkl. Feuchtraum-Dichtungstopf Best.Nr. 6650 96,  mit erhöhtem Berührungsschutz, zur Verwendung  mit Standard-Abdeckrahmen Best.Nr. 6650 0x. 10 6647 47   ultraweiß Kabelauslass  IP 44 Für Feuchtraum-Installation. Komplettgerät für  Einzeldose. Geliefert mit Dichtungstopf. Spreizkrallen Best.Nr. 6650 99 nachrüstbar. Inkl. Zugentlastung. 10 6647 49   ultraweiß Dichtungstopf 50 6650 96 Zur Vermeidung von Wärmeverlusten  durch Zugluft in der Elektro-Verrohrung  und Schutz gegen Feuchtigkeit. Optimal  für Renovierungen und passend für alle  Einsätze (ausgenommen Kabelauslass  IP 20 Best.Nr. 6647 95). Zubehör Spreizkrallen 100 6650 99 Zur Nachrüstung von Einsätzen ohne  Spreizkrallen. Durch Steilgewinde ist eine  sehr schnelle Montage möglich. 6650 96 6647 49 6650 00 Niloe TM Feuchtraum-Aufputz NEU Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels  Schrauben – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 665099 nach- gerüstet werden. Hier erhalten Sie alle Informationen … auf einen Blick!  Mit dem QR-Code können Informationen über Niloe™ direkt auf einem Smartphone angezeigt werden. Um dieses Service zu nutzen, benötigt man nur ein Smartphone mit einer Software, welche QR-Codes lesen kann.  ›Scannen Sie den QR-Code mit Ihrem Smartphone  › Inhalt  downloaden  › Information  abrufen 1.   2.   3.   Scannen Sie den Qr-code mit Ihrem Smartphone Inhalt downloaden Information abrufen 1.   2.   3.   VE Best.Nr. Feuchtraum-Unterputz ohne Spreizkralle Feuchtraum-Rahmen mit Klappdeckel   für Einzelmontage Zum Einbau von Standard-Einsätzen zur  Erhöhung der Schutzart auf IP44, IK07.  10 6 650 00 Abmessungen: 86 × 86 mm    ultraweiß Wechselschalter IP 44 beleuchtbar (SL) Zu bestücken mit LED-Aggregat für  Beleuchtungsfunktion Best.Nr. 6650 90 / 92  oder  Kontrollfunktion Best.Nr. 6650 91. Geliefert mit  Dichtungstopf Best.Nr. 6650 96.   Zur Verwendung mit Standard-Abdeckrahmen  Best.Nr. 6650 01 – 6650  05. 10 6 647 21   ultraweiß Taster mit Wechselkontakt IP 44 (SL) Beleuchtbar mit LED-Aggregat Best.Nr.  6650 90 / 92. Geliefert mit Dichtungstopf Best.Nr.   6650 96. Zur Verwendung mit Standard- Abdeckrahmen Best.Nr. 6650 01 – 6650  05. 10 6 647 25   ultraweiß Schutzkontakt-Steckdose IP 44 (SL)   mit Kinderschutz  Inkl. Feuchtraum-Dichtungstopf Best.Nr. 6650 96,  mit erhöhtem Berührungsschutz.   Zur Verwendung mit Standard-Abdeckrahmen  Best.Nr. 6650 01 – 6650  05. 10 6 647 47   ultraweiß Kabelauslass IP 44 für Einzelmontage Für Feuchtraum-Installation. Komplettgerät für  Einzeldose. Geliefert mit Dichtungstopf.  Spreizkrallen Best.Nr. 6650 99 nachrüstbar.  Inkl. Zugentlastung. 10 6 647 49   ultraweiß Dichtungstopf 50 6 650 96 Zur Vermeidung von Wärmeverlusten  durch Zugluft in der Elektro-Verrohrung  und Schutz gegen Feuchtigkeit. Optimal  für Renovierungen und passend für alle  Einsätze (ausgenommen Kabelauslass   IP 20 Best.Nr. 6647 95). Zubehör Spreizkralle 100 6 650 99 Zur Nachrüstung von Einsätzen ohne  Spreizkrallen. Durch Steilgewinde ist eine  sehr schnelle Montage möglich. 6 650 96 6 647 49 6 650 00 Niloe TM Feuchtraum-Unterputz Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels  Schrauben – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 6650 99 nach- gerüstet werden.

19 Niloe TM Mosaic™-Adapter und Einsätze VE Best.Nr. Blindmodul & Mosaic™-Adapter Blindmodul & Mosaic™-Adapter  Für alle 1- und 2-moduligen Mosaic™-Einsätze.  Spreizkrallen Best.Nr. 6650 99 nachrüstbar. 10 6 651 95   ultraweiß Einsätze Schalterprogramm Mosaic™ Zur Verwendung mit Mosaic™-Adapter  Best.Nr. 6651 95  Bewegungsmelder 1000 W, 3-Leiter 1 0 784 51 Passiver Infrarot-Bewegungsmelder   zum automatischen Schalten von Ver- brauchern bei Detektion von Wärme- quellen (Personen) innerhalb des  Erfassungsbereichs. - Nennspannung: 230 V~  - Erfassungsbereich: 180°  - Detektionsreichweite: 3 – 10 m einstellbar  - Helligkeitsschwellwert: 3 – 1000 Lux           einstellbar  - Ausschaltverzögerung: 1 Sek. – 16 Min.  - Optimale Montagehöhe: 1,1 m  - Nebenstellenbetrieb mit konventionellen    Öffner-Tastern möglich - Anschluss mit Neutralleiter No-Contact-Switch 1 0 766 66 Berührungsloser Schalter 10 A mit  Kontrollfunktion. Anschluss mit  Neutralleiter. - Nennspannung: 230 V~  - Detektionsreichweite: max. 5 cm  - Nebenstellenbetrieb: max. 5 No-Contact-    Switch parallel - 3-Leiter Anschluss + Steuereingang für    Parallelschaltung - Antibakteriell Für Bereiche mit höheren hygienischen   Anforderungen (z. B. Sanitärbereich). HDMI-Anschlussdosen HDMI-Anschlusseinheit (SK) 1 0 787 68 Zur Verbindung und Übertragung von  Audio- und Videosignalen (Blu-ray, LCD- Fernseher, usw.); Steckertyp A. HDMI-Dose, vorverdrahtet 1 0 787 78 Inkl. Kabel, Länge: 15 cm, 1-modulig VE Best.Nr. USB- und FireWire Anschlusseinheit USB- und FireWire Anschlusseinheit Mit Schraubanschluss 1 mm 2 , die max. Länge   der Anschlussleitung beträgt 5 m. USB Anschlusseinheit (SK) 1 0 787 61 Zum Anschluss von Digital-Kameras,  Scanner, Drucker, usw. FireWire IEEE 1394 Anschlusseinheit (SK) 1 0 787 62 Anschlusseinheit FireWire oder i.Link,  zur Übertragung großer Datenmengen  (Videos, externe Massenspeicher, usw.). HD 15+ Jack 3,5 mm Anschlusseinheit (SK) 1 0 787 74 Zur Verbindung und Übertragung von  analogen Videosignalen (VGA, XGA)  und Audiosignalen. HDMI-Anschlusseinheit (SK) 1 0 787 68 Zur Verbindung und Übertragung von  Audio- und Videosignalen (Blu-ray, LCD- Fernseher, usw.), Steckertyp A. Schlüsselschalter Ronis Schlüsselschalter Wechsel 1 0 770 72 6 A – 250 V~; inkl. 2 Schlüssel Ronis   Nr. 601; in allen Stellungen abziehbar. Ronis Schlüsselschalter Jalousie 1 0 770 73 6 A – 250 V~; inkl. 2 Schlüssel Ronis   Nr. 601; in allen Stellungen abziehbar. DIN-Profil Schlüsselschalter 0/1 1 0 770 74 2-polig;  6 A – 250 V~; Einbautiefe:  45 mm (Tiefe der AP-Gehäuse bzw.  Installationsdosen beachten); Zur Verwendung mit DIN-Halbzylinder 40 mm  (z. B. Best.Nr. 0697 95); Schlüssel in beiden  Schaltzuständen abziehbar. DIN-Profil Schlüsselschalter Jalousie 1 0 770 75 2-polig;  6 A – 250 V~; Einbautiefe:  45 mm (Tiefe der AP-Gehäuse bzw.  Installationsdosen beachten); Zur Verwendung mit DIN-Halbzylinder 40 mm  (z. B. Best.Nr. 0697 95). Zylinderschloss Halbzylinder 40 mm, gleiche Schließung 10 0 697 95 Geliefert mit 3 Schlüsseln. Jalousie- / Rollladentaster Jalousietaster (SL) Mosaic™ Auf / Ab – für den direkten Anschluss eines Motors  oder eines Trennrelais. Zur Verwendung mit  Mosaic™-Adapter/Blindabdeckung Art. 6 651 95. 10 0 770 28   ultraweiß 6 651 95 0 784 51 0787 61 0 775 94 0 770 75 0 787 68 Niloe TM Mosaic™-Einsätze Mosaic™-Einsätze werden inklusive Wippe /Abdeckung geliefert und in den Adapter   Best.Nr. 6651 95 einge schnappt. Weitere Mosaic™-Einsätze siehe Katalog Gebäudeinstallation  oder Kabelverlegetechnik. Mosaic™-Einsätze werden inklusive Wippe /Abdeckung geliefert und in den Adapter   Best.Nr. 6651 95 einge schnappt. Weitere Mosaic™-Einsätze siehe Katalog Gebäudeinstallation  oder Kabelverlegetechnik. Weitere Mosaic-Einsätze siehe Katalog Gebäudeinstallation oder Kabelverlegetechnik.
