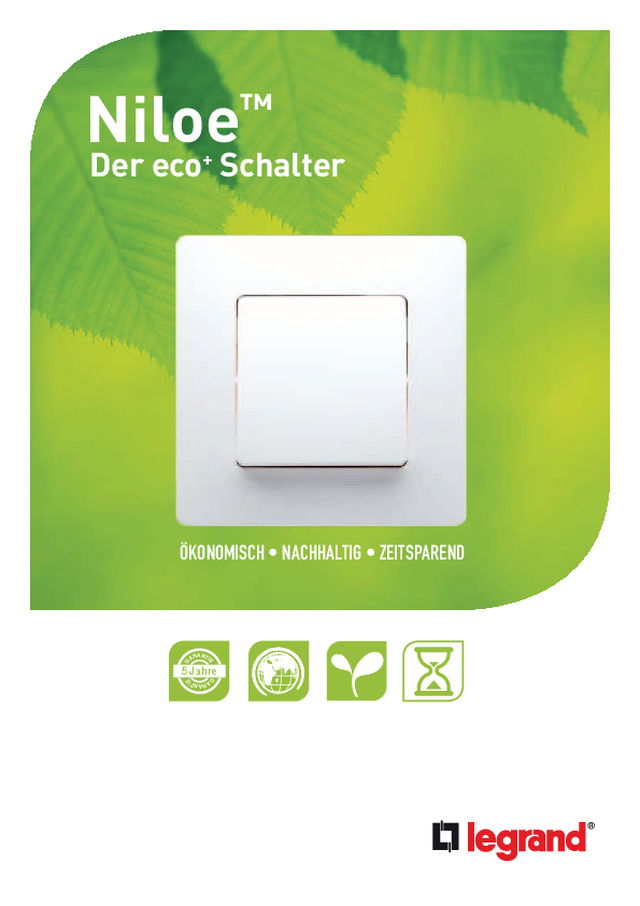

Niloe Broschüre

Ökonomisch • nachhaltig • Zeitsparend Niloe ™ Der eco + Schalter GA RANTIE GA RAN TIE 5 Jahre

Eco Design Unserer Umwelt zuliebe Eco Design › Herstellerwerk nach Umweltstandard ISO 14001 zertifiziert › Reduzierte Verpackungsanteile › Staubschutzkappe und Verpackungen zu 100 % wiederverwertbar › Verwendung von energiesparenden LEDs › Keine energieaufwendige Lasermarkierung Weniger Umwelt belastung und Energie aufwand durch Vermeidung von Laser markierungen. Alle notwendigen Kennzeichnungen sind bereits am Gerät angebracht. Die Staubschutzkappe besteht aus 100 % wiederverwertbaren Materialien. 2

3 Eco Lösungen Niloe™ bietet Produktlösungen, die helfen, den Energieverbrauch deutlich zu reduzieren. Schnellere Installation Einfache und schnelle Installation durch vormontierte Wippen spart wertvolle Montagezeit. Eco Design Reduzierung der Umweltbelastung im gesamten „Lifetime-Zyklus“ des Produktes. 5 Jahre Garantie Niloe™ ist ein qualitativ hoch-wertiges Schalterprogramm – daher bieten wir Ihnen 5 Jahre Garantie. LED BELEUchtUNG Energiesparende und lang lebige LEDs für Kontroll- und Beleuchtungs funktionen. DIchtUNGStopf Der Dichtungstopf ver-hindert Wärmeverluste durch unkontrollierte Luftströme. BEwEGUNGSmELDErReduziert Energiekosten durch bewegungsab-hängige Beleuchtung. GA RANTIE GA RAN TIE 5 Jahre

Staubschutzkappe Zum Schutz des Einsatzes gegen Staub, Schmutz und Beschädigung Die Staubschutzkappe wird vormontiert mitgeliefert und garantiert Schutz gegen Staub, Malerarbeiten und mechanische Beschädigung. Ein wichtiger Schutz, der einfach entsorgt werden kann › Muss bei Schraubbe- festigung während des gesamten Installations-vorgangs nicht entfernt werden › Vor Montage des Abdeckrahmens einfach entfernen › Garantiert immer eine perfekte und saubere Installation › Besteht zu 100 % aus wiederverwertbaren Materialien Wenn das Gerät benötigt wird, kann die Staub-schutzhülle sogar verwendet werden, ohne dass diese demontiert werden muss. 4

5 Spezieller Schutz gegen wärmeverluste › Einfache Installation › Dicht gegen Zugluft und Feuchtigkeit › Keine Wärmeverluste durch Zugluft in der Verrohrung ›Dichtungstopf auf Unterteil stecken, Spreizkrallen können danach montiert werden. ›Drähte durch den Dichtungstopf in die Steckklemmen einführen. ›Fixierung des Unterteils mit Spreizkrallen oder Schrauben. Der Dichtungstopf verhin-dert Wärme verluste durch unkon tro llierte Luftstrom-zirkulation innerhalb der elektrischen Verrohrung. Dichtungstopf Spart Energie Vermerk: der dichtungstopf ist gleichzeitig bei allen geräten ip 44 beigepackt.

flexibler Einsatz Immer perfekte montage auf allen oberflächen EINSatZ wahLwEISE mIt / ohNE SprEIZkraLLEN kunststofftragring › Einfacher und schneller zu installieren › Vollschutzisoliert › Anreihbar durch Nut- und Federprinzip › Anpassung an alle Mauerbegebenheiten › Verwindungssteif EINSatZ mIt SprEIZkraLLEN ›Für Schnellinstallation durch Steilgewinde ›Für alle Mauerdosen geeignet ›Vollschutzisoliert EINSatZ ohNE SprEIZkraLLEN ›Einsätze ohne Spreizkrallen können jederzeit und nach Bedarf einfach bestückt werden. 6

7 traGrING ›Die einzelnen Tragringe können mit dem Nut- und Federprinzip genau ausgerichtet werden. flexibler Einsatz Immer perfekte montage auf allen oberflächen Hier regulieren Verriegelung rahmenplatten für perfekten halt › Mindestens 4 Rastpunkte: Der Rahmen wird frontal auf den Tragring aufgerastet › Verriegelung: Am untersten Rast- punkt hakt sich der Rahmen in den Tragring ein, die Demontage kann nur mittels Schraubendreher erfolgen, um ein unrechtmäßiges Entfernen zu verhindern (z. B. Treppenhäuser, öffentliche Bereiche) › Stufenregulierung für unebene Putze › Installation der Rahmenplatten erfolgt am Ende aller Arbeiten, ohne Demontage der Wippe oder Zentralplatte

Spart wertvolle montagezeit Einfach und effizient Installation in nur zwei montageschritten + = EINSatZ mIt wIppE / aBDEckUNGist bereits vormontiert. NUr 2 tEILE UND BEStELLNUmmErN für EINE kompLEtt­INStaLLatIoN: ›1 Einsatz mit Wippe / Abdeckung ›1 Abdeckrahmen aBDEckrahmENwird anschließend aufgerastet. kompLEttINStaLLatIoN Fertige Installation in zeitlos-modernem Design. 1. fixierung Fixierung des Schalter einsatzes in der Wand:Die Wippe / Abdeckung und die Staubschutzkappe müssen bei Schraubmontage nicht entfernt werden. 8

9 2. abdeckung aufbringen Nach Entfernung der Staubschutzkappe wird der Abdeckrahmen aufgerastet. EINfachE haNDhaBUNG ›Der Rahmen kann jederzeit montiert / demontiert werden, ohne dass die Zentral-platte / Wippe entfernt werden muss. ›Die Demontage kann nur mittels Schrauben dreher erfolgen, um ein unrechtmäßiges Entfernen zu verhindern (z. B. Treppen häuser, öffentliche Bereiche).

klassisches Design Zeitlos modern rahmENpLattEWirkt elegant und leicht ohne aufzutragen. SchUko­StEckDoSEEinzelmontage Niloe™ ist eine gelungene Kombination des beliebten Softline-Designs kombiniert mit den Elementen klassisch- geometrischer Schalterlinien. Die einfache und klare Formen sprache steht für modernes, reduziertes Design. 10

11 ›Niloe™ ist bruchsicher und besteht aus halogenfreiem Thermoplast. ›Die Wippen und Abdeckungen sowie Abdeckrahmen sind in RAL 9003 ausgeführt. rahmENpLattEWirkt elegant und leicht ohne aufzutragen. 5 JahrE GaraNtIENiloe™ ist qualitativ hoch-wertig – dazu stehen wir mit 5 Jahren Garantie. mehrfach­ rahmenplatten › Bis zu 5-fach Kombinationen realisierbar › Rahmenplatten horizontal oder vertikal verwendbar GA RANTIE GA RAN TIE 5 Jahre

Schalter taster Große funktionsvielfalt Die richtige wahl für modernes wohnen Ip 44 SchaLtEr Ip 44 kaBELaUSLaSS Ip 44 ­ Ik 07UNIvErSaL­aBDEckUNG Elektronische funktionen Sondergeräte Bewegungsmelder Dimmer Adapter für Funktionser-weiterung mit Schalter-programm Mosaic™ Hotelcard-Schalter Schalter beleuchtet 3-fach Ausschalter Doppeltaster Taster beleuchtet mit Beschriftungsfeld schützt sämtliche einsätze gegen spritzwasser und mechanische stöße. Ip 44 – Ik 07 für fEUchtraUm­ INStaLLatIoN 12

13 tv­ und Datendosen TV- / Radio- / SAT- Anschlussdose RJ45 Daten-steckdose Steckdosen Schuko-Steckdose Weitere ausländische Steck dosen-Standards mittels Mosaic™-Adapter Vorverdrahtete UP-Schutzkontakt- Doppelsteckdose temperaturregler Thermostat

14 14 Niloe tm Schalter NEU 6647 01 6647 10 Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels Schrauben oder Spreizkrallen – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 6650 99 nachgerüstet werden. Anschluss mittels Steck- (SL) oder Schraubklemmen (SK). 6647 11 VE Best.Nr. Schalter 10 AX – 250 V~ ohne Spreizkrallen mit Spreizkrallen Wechselschalter (SL) 10 6647 01 6645 01 ultraweiß Serien- / Doppelwechselschalter 10 6647 02 6645 02 ultraweiß Wechselschalter beleuchtbar (SL) Zu bestücken mit LED-Aggregat für Beleuchtungsfunktion Best.Nr. 6650 90 / 92 oder Kontrollfunktion Best.Nr. 6650 91. 10 6647 10 6645 10 ultraweiß Ausschalter 3-fach Anschluss mit Schraubklemmen (SK). 10 6645 03 ultraweiß Kreuzschalter Anschluss mit Schraubklemmen (SK). 10 6647 04 6645 04 ultraweiß Schalter 16 AX 250 V~ Kontroll-Wechselschalter (SL) Bestückt mit LED Best.Nr. 6650 91. 10 6647 16 ultraweiß Jalousie- / Rollladenschalter Jalousieschalter (SL) Auf / Stop / Ab – für den direkten Anschluss auf einen Motor. 10 6647 11 6645 11 ultraweiß Ersatz- / Tauschwippen Wippe mit Beleuchtungsfenster 10 SP6647 10 ultraweiß Wippe mit Beschriftungsfeld 10 SP6647 15 ultraweiß 6650 99 Niloe tm rahmenplatten, Zubehör VE Best.Nr. Rahmenplatten für horizontale oder vertikale Montage 1-fach 10 6650 01 Abmessungen: 86 × 86 mm ultraweiß 2-fach 10 6650 02 Abmessungen: 86 × 157 mm ultraweiß 3-fach 10 6650 03 Abmessungen: 86 × 228 mm ultraweiß 4-fach 10 6650 04 Abmessungen: 86 × 299 mm ultraweiß 5-fach 10 6650 05 Abmessungen: 86 × 370 mm ultraweiß Zubehör Aufputzgehäuse, 1-fach Abmessungen: 88,5 × 88,5 mm, Aufbauhöhe: 40 mm. 10 6647 98 ultraweiß Aufputzgehäuse, 2-fach Abmessungen: 159,5 × 88,5 mm, Aufbauhöhe: 40 mm. 10 6647 99 ultraweiß LED -Aggregate Mit flexiblen Anschlussleitungen. LED Farbe: Weiß. 10 6650 90 LED-Aggregat 230 V~ für Beleuchtungsfunktion 0,15 mA. 10 6650 91 LED-Aggregat 230 V~ für Kontrollfunktion 3 mA. 10 6650 92 LED-Aggregat 12 – 24 – 48 V AC / DC für Beleuchtungsfunktion 1,5 mA. Spreizkralle 100 6650 99 Zur Nachrüstung von Einsätzen ohne Spreizkrallen. Durch Steilgewinde ist eine sehr schnelle Montage möglich. Kabelauslass IP 20 Spreizkrallen Best.Nr. 6650 99 nachrüstbar. 10 6647 95 ultraweiß 6650 01 NEU Rahmen für horizontale und vertikale Montage aus halogenfreiem Thermoplast, RAL 9003. Zum Aufrasten auf Niloe™-Einsätze.

15 15 Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels Schrauben oder Spreizkrallen – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 6650 99 nachgerüstet werden. Anschluss mittels Steck- (SL) oder Schraubklemmen (SK). 6647 05 Niloe tm multifunktions­Schalter und taster Niloe tm Steckdosen 6647 15 NEU NEU VE Best.Nr. Multifunktions-Schalter ohne Spreizkralle mit Spreizkralle Multifunktions-Schalter (SL) Mögliche Funktionen: Taster, Wechselschalter, Doppeltaster, Doppelwechselschalter, Wechsel- schalter / Taster-Kombination. Geliefert mit Einzel- und Serienwippe in der Funktion Taster. 1 6647 13 ultraweiß Multifunktions-Schalter beleuchtet (SL) Mögliche Funktionen: Doppeltaster beleuchtet, Doppelwechselschalter beleuchtet. Geliefert mit 2 LED-Aggregaten Best.Nr. 6650 90 in der Funktion Doppeltaster. 1 6647 14 ultraweiß Taster 6A 250 V~ Taster mit Wechselkontakt (SL) 10 6647 05 6645 05 ultraweiß Doppeltaster mit Wechselkontakt (SL) 10 6647 08 6645 08 ultraweiß Taster mit Beschriftungsfeld (SL) Geliefert mit Piktogramm „Glocke“, „Schloss“ und „Licht“. 10 6647 15WL ultraweiß Taster beleuchtet mit Beschriftungsfeld (SL) Geliefert mit LED-Aggregat Best.Nr. 6650 90 und Piktogramm „Glocke“, „Schloss“ und „Licht“. 10 6647 15 6645 15 ultraweiß Wechselschalter / Taster-Kombination 6A V~ Wechselschalter 10 AX & Wechseltaster 6 A (SL) 10 6647 09 ultraweiß Jalousie- / Rollladentaster Jalousietaster (SL) Auf / Ab – für den direkten Anschluss eines Motors oder eines Trennrelais. 10 6645 12 ultraweiß 6647 31 VE Best.Nr. Schutzkontakt-Steckdosen 16 A mit Kinderschutz ohne Spreizkralle mit Spreizkralle Schutzkontakt-Steckdose (SL) mit Kinderschutz Schraublose Anschlussklemmen. 10 6647 31 6645 31 ultraweiß Schutzkontakt-Steckdose (SK) mit Kinderschutz Schraub klemmen. 10 6645 30 ultraweiß Schutzkontakt-Steckdose mit Klappdeckel (SL) mit Kinderschutz Schraublose Anschlussklemmen. 10 6645 32 ultraweiß Doppel-Steckdose Monoblock (SL) mit Kinderschutz Für 1-fach Installationsdose, inkl. Abdeckung und Abdeckrahmen, mit erhöhtem Berührungsschutz, schraublose Anschlussklemmen, vorverdrahtet. 10 6645 43 ultraweiß Doppel-Steckdose vorverdrahtet (SL) mit Kinderschutz Für 2-fach Installationsdose, schraublose Anschlussklemmen, zur Verwendung mit Abdeckrahmen Best.Nr. 6650 02. 10 6647 46 ultraweiß Schutzkontakt-Steckdose IP 44 (SL) mit Kinderschutz Inkl. Feuchtraum-Dichtungstopf Best.Nr. 6650 96, mit erhöhtem Berührungsschutz, zur Verwendung mit Standard-Abdeckrahmen Best.Nr. 6650 01 – 6650 05. 10 6647 47 ultraweiß Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels Schrauben oder Spreizkrallen – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 6650 99 nachgerüstet werden. Anschluss mittels Steck- (SL) oder Schraubklemmen (SK).

16 6647 87 VE Best.Nr. Hotel-Card-Schalter ohne Spreizkralle Hotel-Card-Schalter Schließerkontakt 8 A max., für Kartenbreite 54 mm, Ausschaltverzögerung nach dem Herausziehen der Karte beträgt ca. 30 Sekunden. 10 6647 93 ultraweiß Raumtemperaturregler Raumtemperaturregler 230 V Temperaturbereich: 7 – 30 °C Genauigkeit: + 0,5 °C Schaltausgang: Schließerkontakt Schaltstrom: 8 A max. Separater Steuereingang für Nachtabsenkung mittels Schaltuhr. 1 6647 87 ultraweiß Zubehör Spreizkralle 100 6650 99 Zur Nachrüstung von Einsätzen ohne Spreizkrallen. Durch Steilgewinde ist eine sehr schnelle Montage möglich. Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels Schrauben – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 665099 nach- gerüstet werden. Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels Schrauben – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 665099 nach- gerüstet werden. Niloe tm Dimmer, Bewegungsmelder Niloe tm raumtemperaturregler, hotel­card­Schalter NEU NEU 6651 18 VE Best.Nr. Dimmer ohne Spreizkralle Tastdimmer 400 W, 2-Leiter Phasenabschnitt-Dimmer 40 – 400 W mit leuchtmittelschonendem Softstart / Softstop. Einfache und übersichtliche Bedienung durch 2-Tasten-Betätigung. Eigener Nebenstelleneingang für konventionelle Schließertaster zum Schalten und Dimmen. 40 – 400 W für Glüh- und Hochvolt- Halogenlampen, 40 – 400 VA für Niedervolt- Halogenlampen mit elektronischem Transformator. Lastart: R, C. - 2-Leiter-Anschluss (ohne Neutralleiter) - Schraubklemmen 1 6651 15 ultraweiß Drehdimmer 400 W, 2-LeiterSiehe oben – mit Drehknopf. 1 6651 17 ultraweiß Universal-Tastdimmer 400 W, 2-Leiter Phasenan-/abschnitt-Dimmer 40 – 400 W mit leuchtmittelschonendem Softstart / Softstop. Einfache und übersichtliche Bedienung durch 2-Tasten-Betätigung. Eigener Nebenstellene- ingang für konventionelle Schließertaster zum Schalten und Dimmen. 40 – 400 W für Glüh- und Hochvolt-Halogenlampen, 40 – 400 VA für Niedervolt-Halogenlampen mit konventionellem (Eisenkern-)Transformator und elektronischem Vorschaltgerät. Lastart: R, L, C. - 2-Leiter-Anschluss (ohne Neutralleiter) - Schraubklemmen 1 6651 16 ultraweiß Bewegungsmelder PIR-Bewegungsmelder 400 W, 2-Leiter 40 – 400 W für Glüh- und Hochvolt-Halogenlampen und 40 – 400 VA für Niedervolt-Halogenlampen mit konventionellem (Eisenkern-)Transformator und elektronischem Vorschaltgerät. - Erfassungsbereich: 130° - Nachlaufzeit: 1 Sek. – 16 Min. - Detektionsreichweite: 3 – 10 Meter - Helligkeitsschwellwert: 3 – 1000 Lux - Schraubklemmen 1 6651 18 ultraweiß

17 Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels Schrauben – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 665099 nach- gerüstet werden. Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels Schrauben – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 665099 nach- gerüstet werden. Niloe tm telefon­ und Datendosen Niloe tm tv­, radio­, Sat­Dosen 6647 63 6647 75 NEU NEU VE Best.Nr. Telefon- und Datendosen ohne Spreizkralle Anschlussdose RJ11, 1-fach 10 6647 69 ultraweiß Anschlussdose RJ11, 2-fach 10 6647 70 ultraweiß RJ11 + RJ45 Kat 5 UTP Kombination aus RF11- und ungeschirmter RJ45-Datendose. 10 6647 72 ultraweiß Datendose 1× RJ45 Kat 6 UTP ungeschirmt 10 6647 73 ultraweiß Datendose 2× RJ45 Kat 6 UTP ungeschirmt 10 6647 74 ultraweiß Datendose 1× RJ45 Kat 6 STP vollgeschirmt 10 6647 75 ultraweiß Datendose 2× RJ45 Kat 6 STP vollgeschirmt 10 6647 76 ultraweiß ISDN-Anschlussdose 10 6647 78 ultraweiß Telefonabdeckung TAE / TDO Geeignet für deutsche und österreichische Telefondosen. TAE / TDO Abdeckung Monoblock Monoblock-Abdeckung für Einzelmontage. 10 6647 80 ultraweiß TAE / TDO Abdeckung Zentralplatte Zentralplatte für Kombinationsmontage. 10 SP6647 80 ultraweiß VE Best.Nr. TV-, Radio- und SAT-Dosen ohne Spreizkralle TV- / Radio- / SAT-Anschlussdose 10 6647 63 ultraweiß TV- / Radio- / SAT-Abdeckung 2- / 3-Loch SAT-Öffnung ausbrechbar. 10 6647 67 ultraweiß Durchgangsdose 14 dB 10 6645 61 ultraweiß Enddose 10 dB 10 6645 62 ultraweiß Einzeldose 10 6647 60 ultraweiß Lautsprecher-Anschluss Anschlussdose für Lautsprecher, 2-fach Zum Anschluss von Lautsprecherleitungen mit Federzugklemmen (schwarz-rot). Unterputz- Anschluss mit Schraubklemmen. 10 6647 81 ultraweiß Zubehör Spreizkralle 100 6650 99 Zur Nachrüstung von Einsätzen ohne Spreizkrallen. Durch Steilgewinde ist eine sehr schnelle Montage möglich.

18 VE Best.Nr. Feuchtraum-Unterputz Feuchtraum-Rahmen mit Klappdeckel, 1-fach Zum Einbau von Standard-Einsätzen zur Erhöhung der Schutzart auf IP44, IK07. 10 6650 00 Abmessungen: 86 × 86 mm ultraweiß Wechselschalter IP 44 beleuchtbar (SL) Zu bestücken mit LED-Aggregat für Beleuchtungsfunktion Best.Nr. 6650 90 / 92 oder Kontrollfunktion Best.Nr. 6650 91. Geliefert mit Dichtungstopf Best.Nr. 6650 96. Zur Verwendung mit Standard-Abdeckrahmen Best.Nr. 6650 01 – 6650 05. 10 6647 21 ultraweiß Taster mit Wechselkontakt IP 44 (SL) Beleuchtbar mit LED-Aggregat Best.Nr. 6650 90 / 92. Geliefert mit Dichtungstopf Best.Nr. 6650 96. Zur Verwendung mit Standard- Abdeckrahmen Best.Nr. 6650 01 – 6650 05. 10 6647 25 ultraweiß Schutzkontakt-Steckdose IP 44 (SL) mit Kinderschutz Inkl. Feuchtraum-Dichtungstopf Best.Nr. 6650 96, mit erhöhtem Berührungsschutz. Zur Verwendung mit Standard-Abdeckrahmen Best.Nr. 6650 01 – 6650 05. 10 6647 47 ultraweiß Kabelauslass IP 44 Für Feuchtraum-Installation. Komplettgerät für Einzeldose. Geliefert mit Dichtungstopf. Spreizkrallen Best.Nr. 6650 99 nachrüstbar. Inkl. Zugentlastung. 10 6647 49 ultraweiß Dichtungstopf 50 6650 96 Zur Vermeidung von Wärmeverlusten durch Zugluft in der Elektro-Verrohrung und Schutz gegen Feuchtigkeit. Optimal für Renovierungen und passend für alle Einsätze (ausgenommen Kabelauslass IP 20 Best.Nr. 6647 95). Zubehör Spreizkralle 100 6650 99 Zur Nachrüstung von Einsätzen ohne Spreizkrallen. Durch Steilgewinde ist eine sehr schnelle Montage möglich. 6650 96 6647 49 6650 00 Niloe tm feuchtraum­Unterputz NEU Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels Schrauben – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 665099 nach- gerüstet werden. hier erhalten Sie alle Informationen – auf einen Blick! Mit dem QR-Code können Informationen über Niloe™ direkt auf einem Smartphone angezeigt werden. Um diesen Service zu nutzen, benötigt man nur ein Smartphone mit einer Software, welche QR-Codes lesen kann. 18 VE Best.Nr. Feuchtraum-Unterputz 1-fach, IP 44 - IK 07 10 6650 00 Abmessungen: 86 × 86 mm ultraweiß Wechselschalter IP 44 beleuchtbar (SL) Zu bestücken mit LED-Aggregat für Beleuchtungsfunktion Best.Nr. 6650 90 / 92 oder Kontrollfunktion Best.Nr. 6650 91. Geliefert mit Dichtungstopf Best.Nr. 6650 96. Zur Verwendung mit Standard-Abdeckrahmen Best.Nr. 6650 0x. 10 6647 21 ultraweiß Taster mit Wechselkontakt IP 44 (SL) Beleuchtbar mit LED-Aggregat Best.Nr. 6650 90 / 92. Geliefert mit Dichtungstopf Best.Nr. 6650 96. Zur Verwendung mit Standard- Abdeckrahmen Best.Nr. 6650 0x. 10 6647 25 ultraweiß Schutzkontakt-Steckdose IP 44 (SL) mit Kinderschutz Inkl. Feuchtraum-Dichtungstopf Best.Nr. 6650 96, mit erhöhtem Berührungsschutz, zur Verwendung mit Standard-Abdeckrahmen Best.Nr. 6650 0x. 10 6647 47 ultraweiß Kabelauslass IP 44 Für Feuchtraum-Installation. Komplettgerät für Einzeldose. Geliefert mit Dichtungstopf. Spreizkrallen Best.Nr. 6650 99 nachrüstbar. Inkl. Zugentlastung. 10 6647 49 ultraweiß Dichtungstopf 50 6650 96 Zur Vermeidung von Wärmeverlusten durch Zugluft in der Elektro-Verrohrung und Schutz gegen Feuchtigkeit. Optimal für Renovierungen und passend für alle Einsätze (ausgenommen Kabelauslass IP 20 Best.Nr. 6647 95). Zubehör Spreizkrallen 100 6650 99 Zur Nachrüstung von Einsätzen ohne Spreizkrallen. Durch Steilgewinde ist eine sehr schnelle Montage möglich. 6650 96 6647 49 6650 00 Niloe TM Feuchtraum-Aufputz NEU Einsätze werden inklusive Wippe / Abdeckung und Schutzabdeckung geliefert. Befestigung mittels Schrauben – Einsätze für Schraubbefestigung können mit Spreizkrallen Best.Nr. 665099 nach- gerüstet werden. Hier erhalten Sie alle Informationen … auf einen Blick! Mit dem QR-Code können Informationen über Niloe™ direkt auf einem Smartphone angezeigt werden. Um dieses Service zu nutzen, benötigt man nur ein Smartphone mit einer Software, welche QR-Codes lesen kann. ›Scannen Sie den QR-Code mit Ihrem Smartphone › Inhalt downloaden › Information abrufen 1. 2. 3. ›Scannen Sie den QR-Code mit Ihrem Smartphone › Inhalt downloaden › Information abrufen 1. 2. 3.

19 Niloe tm mosaic™­adapter und Einsätze VE Best.Nr. Blindmodul & Mosaic™-Adapter Blindmodul & Mosaic™-Adapter Für alle 1- und 2-moduligen Mosaic™-Einsätze. Spreizkrallen Best.Nr. 6650 99 nachrüstbar. 10 6651 95 ultraweiß Einsätze Schalterprogramm Mosaic™ Zur Verwendung mit Mosaic™-Adapter Best.Nr. 6651 95 2-poliger Ausschalter 20 A 10 0770 50 Mit Aufdruck 0 / 1. Bewegungsmelder 1000 W, 3-Leiter 10 0784 51 Passiver Infrarot-Bewegungsmelder zum automatischen Schalten von Ver- brauchern bei Detektion von Wärme- quellen (Personen) innerhalb des Erfassungsbereichs. - Nennspannung: 230 V~ - Erfassungsbereich: 180° - Detektionsreichweite: 3 – 10 m einstellbar - Helligkeitsschwellwert: 3 – 1000 Lux einstellbar - Ausschaltverzögerung: 1 Sek. – 16 Min. - Optimale Montagehöhe: 1,1 m - Nebenstellenbetrieb mit konventionellen Öffner-Tastern möglich - Anschluss mit Neutralleiter No-Contact-Switch 50 0766 66 Berührungsloser Schalter 10 A mit Kontrollfunktion. Anschluss mit Neutralleiter. - Nennspannung: 230 V~ - Detektionsreichweite: max. 5 cm - Nebenstellenbetrieb: max. 5 No-Contact- Switch parallel - 3-Leiter Anschluss + Steuereingang für Parallelschaltung - Antibakteriell Für Bereiche mit höheren hygienischen Anforderungen (z. B. Sanitärbereich). Läutewerke Summer 230 V~ 50 / 60 Hz 100 0766 41 Lautstärke: 70 dB auf 1 m, Verbrauch: 25 mA Elektronischer Gong 12 / 24 / 48 VDC 100 0766 42 Lautstärke: 80 dB auf 1 m, Verbrauch: 5 / 9 / 17 mA VE Best.Nr. USB- und FireWire Anschlusseinheit USB- und FireWire Anschlusseinheit Mit Schraubanschluss 1 mm 2 , die max. Länge der Anschlussleitung beträgt 5 m. USB Anschlusseinheit (SK) 10 0787 61 Zum Anschluss von Digital-Kameras, Scanner, Drucker, usw. FireWire IEEE 1394 Anschlusseinheit (SK) 50 0787 62 Anschlusseinheit FireWire oder i.Link, zur Übertragung großer Datenmengen (Videos, externe Massenspeicher, usw.). HD 15+ Jack 3,5 mm Anschlusseinheit (SK) 100 0787 74 Zur Verbindung und Übertragung von analogen Videosignalen (VGA, XGA) und Audiosignalen. HDMI-Anschlusseinheit (SK) 100 0787 68 Zur Verbindung und Übertragung von Audio- und Videosignalen (Blu-ray, LCD- Fernseher, usw.), Steckertyp A. Schlüsselschalter Ronis Schlüsselschalter Wechsel 100 0770 72 6 A – 250 V~; inkl. 2 Schlüssel Ronis Nr. 601; in allen Stellungen abziehbar. Ronis Schlüsselschalter Jalousie 0770 73 6 A – 250 V~; inkl. 2 Schlüssel Ronis Nr. 601; in allen Stellungen abziehbar. DIN-Profil Schlüsselschalter 0/1 0770 74 2-polig; 6 A – 250 V~; Einbautiefe: 45 mm (Tiefe der AP-Gehäuse bzw. Installationsdosen beachten); Zur Verwendung mit DIN-Halbzylinder 40 mm (z. B. Best.Nr. 0697 95); Schlüssel in beiden Schaltzuständen abziehbar. DIN-Profil Schlüsselschalter Jalousie 0770 75 2-polig; 6 A – 250 V~; Einbautiefe: 45 mm (Tiefe der AP-Gehäuse bzw. Installationsdosen beachten); Zur Verwendung mit DIN-Halbzylinder 40 mm (z. B. Best.Nr. 0697 95). Zylinderschloss Halbzylinder 40 mm, gleiche Schließung 0697 95 Geliefert mit 3 Schlüsseln. 6651 95 0784 51 0766 66 0787 61 0787 74 0787 68 Niloe tm mosaic™­Einsätze NEU NEU Mosaic™-Einsätze werden inklusive Wippe /Abdeckung geliefert und in den Adapter Best.Nr. 6651 95 einge schnappt. Weitere Mosaic™-Einsätze siehe Katalog Gebäudeinstallation oder Kabelverlegetechnik. Mosaic™-Einsätze werden inklusive Wippe /Abdeckung geliefert und in den Adapter einge schnappt. Weitere Mosaic™-Einsätze siehe Katalog Gebäudeinstallation oder Kabelverlege- technik. Weitere mosaic-einsätze siehe katalog gebäudeinstallation oder kabelverlegetechnik.

Niloe ™ LG411Nil oeTM11 • W11123 © Legr and 01/20 12 Ihr partner in Österreich Legrand austria Gmbh Floridsdorfer Hauptstraße 1 A - 1210 Wien T 01 277 62 F 01 277 62 - 225 Verkauf: T 01 / 277 62 - 100 F 01 / 277 62 - 310 [email protected] Technik: T 01 / 277 62 - 210 F 01 / 277 62 - 320 [email protected] www.legrandgroup.at Ihr partner in Deutschland Legrand Gmbh Am Silberg 14 D - 59494 Soest T 0 29 21 / 104 - 0 F 0 29 21 / 104 - 202 Verkauf: T 01 80 / 3 22 17 - 30 F 01 80 / 3 22 17 - 33 [email protected] Technik: T 01 80 / 3 22 17 - 34 F 0 29 21 / 104 - 310 [email protected] www.legrandgroup.de folgen Sie uns auf 9 ct pro Minute aus dem deutschen Festnetz, Mobilpreise können abweichen.
