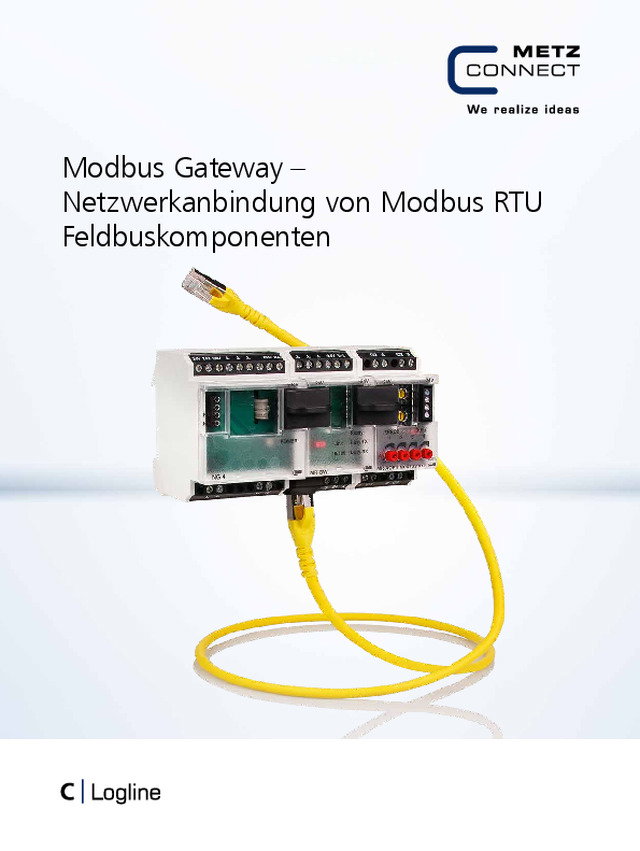

Modbus Gateway – Netzwerkanbindung von Modbus RTU Feldbuskomponenten
Mit dem METZ CONNECT Modbus Gateway MR-GW werden Modbus-RTUGeräte mit einem Modbus-TCP-Netzwerk verbunden.
METZ CONNECT
Modbus Gateway – Netzwerkanbindung von Modbus RTU Feldbuskomponenten
Veröffentlicht: 24. März 2023 · Kategorie: Broschüre
Mit dem METZ CONNECT Modbus Gateway MR-GW werden Modbus-RTUGeräte mit einem Modbus-TCP-Netzwerk verbunden.
Aus diesem Dokument
Modbus Gateway – Netzwerkanbindung von Modbus RTU Feldbuskomponenten 4 Modbus Gateway Mit dem METZ CONNECT Modbus Gateway MR-GW werden Modbus-RTUGeräte mit einem Modbus-TCP-Netzwerk verbunden. Am Gateway können bis zu 32 Modbus-RTU-Slaves angeschlossen werden, sodass über dieses Gateway Modbus-TCP-Clients mit einem oder mehreren Modbus-RTU-Slaves kommunizieren können. Systemübersicht PC PC PC Ethernet Modbus TCP Das Gateway ermöglicht einen bidirektionalen Datenaustausch zwischen Modbus-RTU-Feldbusgeräten und einem Modbus-TCP-Master (Client). Das MR-GW hat zwei Betriebsarten. Entweder lässt sich das Gateway in der Betriebsart Modbus RTU over TCP oder als Protokollkonverter (Betriebsart Modbus TCP) betreiben. Über den integrierten Webserver ist das Modbus Gateway in einem IPNetzwerk erreichbar. Die Konfiguration des Geräts und die Parametrierung der beiden Schnittstellen (Ethernet /RS485) erfolgt über die benutzerfreundliche Weboberfläche. Darüber hinaus verfügt das Gateway für alle METZ CONNECT Modbus RTU-I/O-Geräte der MR-Serie Templates für die komfortable Konfiguration und Bedienung der Module. Modbus RTU Modbus RTU Slave Devices Temperaturfühler / Sensor Brandschutzklappe Ventil Leistungsmerkmale Integrierter Webserver Bidirektionaler Datenaustausch zwischen Modbus RTU Slave-Geräten und einem Modbus TCP Master (Client) Schneller Anschluss von METZ CONNECT Modbus RTU Geräten über bewährte Brückensteckertechnologie RS485 Intuitive und softwareunabhängige Konfiguration...
PDF öffnen
