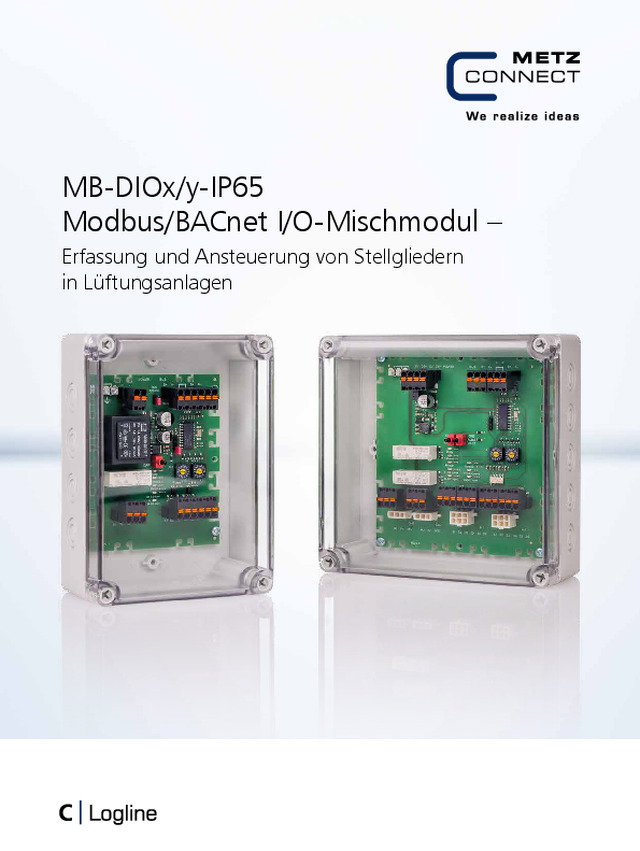

MB-DIOx/y-IP65 Modbus/BACnet I/O-Mischmodul
METZ CONNECT

MB-DIOx/y-IP65 Modbus/BACnet I/O-Mischmodul

Erfassung und Ansteuerung von Stellgliedern in Lüftungsanlagen

METZ CONNECT

MB-DIOx/y-IP65 Modbus/BACnet I/O-Mischmodul

Veröffentlicht: 14. Dezember 2022 · Kategorie: Broschüre

Erfassung und Ansteuerung von Stellgliedern in Lüftungsanlagen

Aus diesem Dokument

MB-DIOx/y-IP65 Modbus/BACnet I/O-Mischmodul – Erfassung und Ansteuerung von Stellgliedern in Lüftungsanlagen METZ CONNECT – Modbus/BACnet I/O-Mischmodul MB-DIOx/y-IP65 – Modbus/BACnet I/O-Mischmodul Die MB-DIOx/y-IP65 Modul-Serie im IP65 Gehäuse mit 2 oder 4 digitalen Eingängen, sowie 1 oder 2 Relaisausgängen (siehe Varianten) ist geeignet für die Aufnahme dezentraler Meldekontakte und Steuerung dezentraler Schaltaufgaben. Als Meldekontakte können z. B. Fensterkontakte oder Positionen von Lüftungsklappen, usw. erfasst und für Schaltaufgaben z. B. motorisierte Stellglieder oder Lichtbänder usw. gesteuert werden. Am MB-DIOx/y-IP65 können Stellglieder mit AMP-Steckern* direkt angeschlossen werden. Je nach Betriebsart kann das Modul mit Modbus Standard-Register oder mit BACnet-Objekte geschaltet oder abgefragt werden. Für die manuelle Steuerung sind die Relaisausgänge mit Schalter ausgestattet. Die Einstellungen der Betriebsart, Bitrate und Parität erfolgt über zwei Drehschalter oder per Software. Erfassung von zwei oder vier Sensoren (für eine oder zwei Lüftungsklappen) Betriebsspannungen und Antriebe mit 230 V AC, 24 V AC/DC Ansteuerung von einem oder zwei Stellgliedern (Lüftungsklappen) BACnet MS/TP und Modbus RTU auf einem Gerät direkte Verbindung mit Stellgliedern mit AMP-Steckern oder offener Verdrahtung für die dezentrale Montage (geringer Verdrahtungsaufwand) Gehäuse mit IP65 Schutz steckbare Federklemmanschlusstechnik für Busanbindung und Betriebsspannungen /...
