Messen/Prüfen

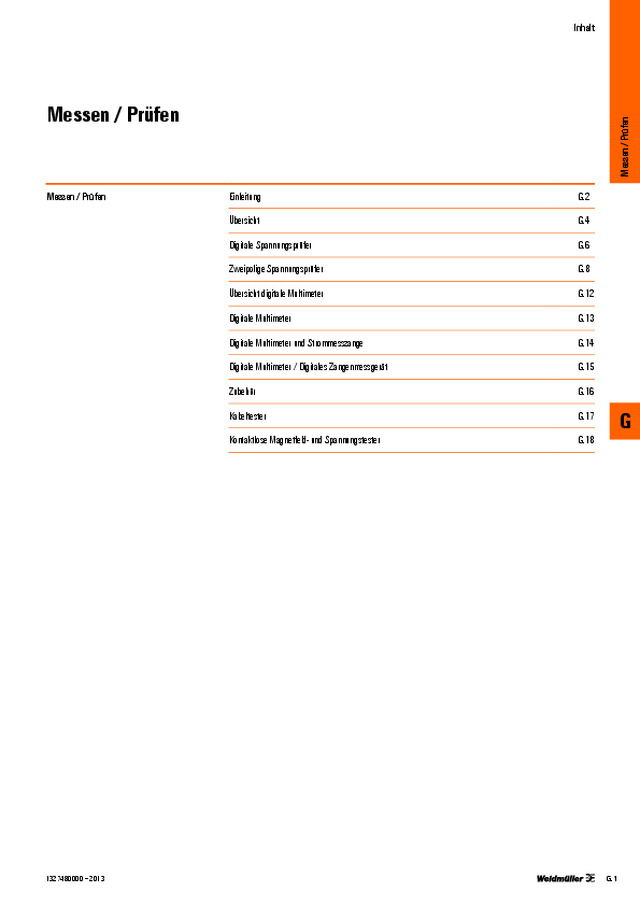

Inhalt Messen / Prüfen Messen / Prüfen Einleitung  G.2 Übersicht  G.4 Digitale Spannungsprüfer  G.6 Zweipolige Spannungsprüfer  G.8 Übersicht digitale Multimeter  G.12 Digitale Multimeter  G.13 Digitale Multimeter und Strommesszange  G.14 Digitale Multimeter / Digitales Zangenmessgerät  G.15 Zubehör  G.16 Kabeltester  G.17 Kontaktlose Magnetfeld- und Spannungstester  G.18 G Me ssen / P rüf en G.1 1327480000 – 2013

Einleitung Beim Errichten, Warten und Reparieren von elektrischen  Anlagen und Geräten sind Prüfungen entscheidend.  Die Unfallverhütungsvorschrift „Elektrische Anlagen und  Betriebsmittel“ (GUV-V A3) fordert neben Prüfungen vor der  ersten Inbetriebnahme ebenso wiederkehrende Prüfungen  nach Änderungen und Instandsetzungen. Der Errichter ist verpflichtet, die Anlage oder entsprechende   Anlagenteile auf einwandfreie Funktion hin zu prüfen.  Gleichfalls hat er sicherzustellen, dass die Regeln der Technik  eingehalten werden, so insbesondere die VDE-Bestimmungen  und die Technischen Anschlussbedingungen (TAB) der  Energie-Versorgungsunternehmen. Zu prüfen sind ebenso  die einwandfreie Beschaffenheit der Schutzmaßnahmen  gegen zu hohe Berührungsspannung. Dadurch soll der  notwendige sicherheitstechnische Standard gewährleistet  und gehalten werden. Beim Errichten, Warten und Reparieren von elektrischen  Anlagen und Geräten sind Prüfungen von großer Bedeutung.  Mit Spannungs- und Durchgangsprüfern von Weidmüller  prüfen Sie vorschriftsmäßig. Die Geräte erfüllen die  entsprechenden Normen. Messen / Prüfen Übersicht Einsatzgebiete und Prüfungsaufgaben 6 V Spannungsprüfung – z.B. Modellbau 400 V Spannungsprüfung – Drehspannungsnetz Halbleiterprüfung 12 V Spannungsprüfung – z.B. Autobatterie 3-48 V Messbereich Lastzuschaltung 24 V Spannungsprüfung – z.B. LKW-Batterie Einsteckbare Prüfspitze Drehfeldprüfung 50 V – Grenze des für den  menschlichen Körper gefährlichen  Spannungsbereichs Car Check Durchgangsprüfung 120 V Spannungsprüfung –  Gängige Spannung in einigen  Ländern wie z.B. USA Prüfspitzen  beleuchtung 230 V Spannungsprüfung –  Gängige Spannung in den  meisten europäischen Ländern Polaritätsprüfung G Me ssen / P rüf en G.2 1327480000 – 2013

2-polige Spannungsprüfer  Die Hauptaufgabe des Spannungsprüfers ist das  Fest stellen der Spannungslosigkeit. Ein 2-poliger  Span nungs prüfer ist das einzig zulässige  Prüfinstrument zur Erfüllung der Anforderungen  des Arbeitsschutzgesetzes. Digitale Multimeter  Multimeter sind in der Lage, eine Vielzahl an  Messgrößen zu messen. Die Messmöglichkeit  für Spannung und Widerstand sowie die  Durchgangsprüfung und der Diodentest sind bei   jedem Instrument als Standard vorhanden. Digitale Strommesszangen  Digitale Strommesszangen und  Strommesszangen aufsätze und -adapter werden  zur Messung von Gleich- und Wechselströmen  genutzt. Der bedeutende Vorteil dieser  Geräte besteht darin, dass die Messung ohne  Unterbrechung des  Stromflusses erfolgen kann. Netzwerktester  Netzwerktester ermöglichen eine schnelle  Verdrahtungsüberprüfung und eine schnelle  Diagnose von Fehlverbindungen.  G Me ssen / P rüf en G.3 1327480000 – 2013

Übersicht Übersicht Technische Daten Typbezeichnung Digi Check Pro Digi Check Multi Check  Combi Check Pro Combi Check  Master Check LSP 3 - 400V LSP 3 - 690V Volt Check  Car Check Seitenzahl G.6 G.6 G.7 G.8 G.8 G.9 G.10 G.10 G.11 G.11 Bestell-Nr. 9918870000 9918850000 9918920000 1279330000 9918860000 9918880000 9205050000 9205060000 9918950000 9918970000 Nennspannungsbereich 0,3 - 690 V  AC/DC 0,3 - 690 V  AC/DC 5 - 500 V  AC/DC 6 - 690 V  AC/DC 6 - 690 V  AC/DC 6 - 400 V  AC/DC 12 - 400 V  AC/DC 24 - 690 V  AC/DC 6 - 400 V  AC/DC 3 - 48 V  DC Anzeige digital LCD digital LCD digital LCD LED LED LED LED LED LED + Glimml. LED 6 V x x x x 6 V x x x x x x x 3-48 V 12 V x x x x x x x 24 V x x x x x x x x 50 V x x x x x x x x x 120 V x x x x x x x x x 230 V x x x x x x x x x 400 V x x x x x x x x x 690 V x x x x x Polarität (+/–) x x x x x x x x x x Durchgangsprüfung x x x x x x x x Einpolige Phasenprüfung x x x x x x x Einhandprüfung x x x x x x Messspitzenbeleuchtung x x x x HOLD-Funktion x x x Drehfeldanzeige x x x x x zuschaltbare Last  x x 30 mA FI Auslösung über Taster x x Stromversorgung 2 x 1,5 V AAA 2 x 1,5 V AAA 2 x 1,5 V AAA 2 x 1,5 V AAA 2 x 1,5 V AAA 2 x 1,5 V AAA Solarzelle +  Akku Solarzelle +  Akku Bestell-Nr. Batterie 9201310000 9201310000 9201310000 9201310000 9201310000 9201310000 Bestell-Nr. Tasche 9201520000 9201520000 9201520000 9201520000 9201520000 9201520000 9201520000 9201520000 9201520000 9201520000 Bestell Nr. Ersatz-Batteriedeckel 1332410000 1332410000 1332410000 1332410000 1332410000 1332410000 Bestell Nr. Ersatz-Prüfspitzenschutz 1332420000 1332420000 1332420000 1332420000 1332420000 1332420000 Sicherheitsmerkmale Kategorie CAT IV – 600 V CAT III – 690 V CAT IV – 600 V CAT III – 690 V CAT IV – 600 V CAT III – 690 V CAT IV – 600 V CAT III – 690 V CAT IV – 600 V CAT III – 690 V CAT IV – 600 V CAT III – 690 V CAT IV CAT IV Spitzenspannungsfestigkeit 8 kV 8 kV 8 kV 8 kV 8 kV 8 kV 12 kV 12 kV 5 kV Norm VDE0682  Teil 401 VDE0682   Teil 401 VDE0682   Teil 401 VDE0682   Teil 401 VDE0682   Teil 401 VDE0682   Teil 401 VDE0682   Teil 401 VDE0682   Teil 401 VDE 0411   Teil 031 Norm EN/IEC EN/ IEC   61243-3:  2010-10 EN/ IEC   61243-3:  2010-10 EN/ IEC   61243-3:  2010-10 EN/ IEC   61243-3:  2010-10 EN/ IEC   61243-3:  2010-10 EN/ IEC   61243-3: 2010-10 EN/ IEC  61243-3 EN/ IEC  61243-3 EN/IEC   61010 - 031 Abmessungen 287 x 68 x 23 287 x 68 x 23 287 x 68 x 23 287 x 68 x 23 287 x 68 x 23 287 x 68 x 23 231 x 48 x 37 231 x 48 x 37 190 x 25 x 19 137 x 21 x 18 Gewicht 290 g 290 g 290 g 290 g 290 g 290 g 170 g 170 g 70 g 57 g Schutzart IP 65 IP 65 IP 65 IP 65 IP 65 IP 65 IP 65 IP 65 IP 40 Arbeitstemperatur -15 °C…+45 °C -15 °C…+45 °C -15 °C…+45 °C -15 °C…+45 °C -15 °C…+45 °C -15 °C…+45 °C -10 °C…+55 °C -10 °C…+55 °C -10 °C…+50 °C -10 °C…+50 °C G Me ssen / P rüf en G.4 1327480000 – 2013

Übersicht Digi-Check Pro Combi-Check Pro LSP 3 - 400 V LSP 3 - 690 V Car-Check Volt-Check 3.1 Digi-Check Combi-Check Multi-Check Master-Check G Me ssen / P rüf en G.5 1327480000 – 2013

G G.6 1327480000 – 2013 Digitale Spannungsprüfer •  LCD-Anzeige inklusive Bargraph•  Einhandprüfung möglich•  Prüfspitzenschutz•  Durchgangsprüfung•  Anzeige leere Batterie•  HOLD-Funktion•  Hintergrundbeleuchtet•  Polaritätserkennung•  Einpolige Phasenprüfung möglich•  Inkl. Batterie•  Großes Display•  Lichtsensor•  IP 65 Technische Daten Nennspannung Eingangswiderstand SpannungSpitzenspannungsfestigkeitFrequenzbereich, min.MesskreiskategorieAnzeigeArbeitstemperatur, min.SchutzartZulassungenGewicht Hinweis Bestelldaten Ausführung Hinweis Zubehör Hinweis Digi-Check Pro Digitaler Spannungsprüfer •  Prüfspitzenbeleuchtung•  Zuschaltbare Last für FI-Test•  Drehfeldanzeige•  Inkl. Tasche•  Inkl. Batterie DIGI CHECK PRO 0.30 V...690 V AC/DC bei Betätigen der Doppeltaster ≥ 300 kΩ8 kV0...100 HzCAT IV – 600V/ CAT III – 690VLCD-15...45 °CIP 65EN/IEC 61243-3 :2010-10 (VDE 0682 Teil 401)290 g Typ VPE Best.-Nr. DIGI CHECK PRO 1 9918870000 Digi Check Pro 2MM 1 9201580000 inkl. Skaitasche Typ VPE Best.-Nr. SKAI TASCHE 1 9201520000 BLOCKBATTERIE 9V 1 9004810000 BAT-DE 1 1332410000 PRSPSU 1 1332420000 Digi-Check Digitaler Spannungsprüfer •  Prüfspitzenbeleuchtung•  Inkl. Batterie DIGI CHECK 0.30 V...690 V AC/DC ≥ 300 kΩ8 kV0...100 HzCAT IV – 600V/ CAT III – 690VLCD-15...45 °CIP 65EN/IEC 61243-3 :2010-10 (VDE 0682 Teil 401)290 g Typ VPE Best.-Nr. DIGI CHECK 1 9918850000 Digi Check 2MM 1 9201590000 Typ VPE Best.-Nr. SKAI TASCHE 1 9201520000 BATTERIE 1,5V MICRO 2 9201310000 BAT-DE 1 1332410000 PRSPSU 1 1332420000 Me ssen / P rüf en Digitale Spannungsprüfer

G G.7 1327480000 – 2013 Multi-Check Digitaler Spannungsprüfer •  Inkl. Batterie MULTI CHECK 0.30 V...500 V AC/DC ≥ 300 kΩ8 kV0...100 HzCAT III – 500V/ CAT IV – 500VLCD-15...45 °CIP 65EN/IEC 61243-3 :2010-10 (VDE 0682 Teil 401)290 g Typ VPE Best.-Nr. MULTI CHECK 1 9918920000 Multi Check 2MM 1 9201570000 Typ VPE Best.-Nr. SKAI TASCHE 1 9201520000 BATTERIE 1,5V MICRO 2 9201310000 BAT-DE 1 1332410000 PRSPSU 1 1332420000 Me ssen / P rüf en Digitale Spannungsprüfer

G G.8 1327480000 – 2013 Zweipolige Spannungsprüfer •  Automatisches Prüfen, Erkennen und Anzeigen der  Spannungsart (AC/DC) und Polarität •  übersichtlich gestaffelte Leuchtdiodenanzeige•  Phasenprüfer gegen Erde•  Polaritätsprüfung•  Durchgangs- und Halbleiterprüfung•  Berührungssicherheit durch hohen Eingangswiderstand•  Großer Spannungsbereich•  IP 65 Technische Daten Nennspannung Eingangswiderstand SpannungSpitzenspannungsfestigkeitFrequenzbereich, min.MesskreiskategorieAnzeigeArbeitstemperatur, min.SchutzartZulassungenGewicht Hinweis Bestelldaten Ausführung Hinweis Zubehör Hinweis Combi-Check Pro zweipoliger Spannungsprüfer •  Drehfeldanzeige•  Einpolige Phasenprüfung•  Inkl. Batterien COMBI CHECK PRO 6 V...690 V AC/DC bei Betätigen der Doppeltaster ≥ 300 kΩ8 kV0...100 HzCAT IV – 600V/ CAT III – 690VLED-15...45 °CIP 65EN/IEC 61243-3 :2010-10 (VDE 0682 Teil 401)290 g Typ VPE Best.-Nr. COMBI CHECK PRO 1 1279330000 COMBI CHECK PRO 2MM 1 1279550000 Typ VPE Best.-Nr. SKAI TASCHE 1 9201520000 BATTERIE 1,5V MICRO 2 9201310000 BAT-DE 1 1332410000 PRSPSU 1 1332420000 Combi-Check zweipoliger Spannungsprüfer •  Drehfeldanzeige•  Einpolige Phasenprüfung•  Inkl. Batterien COMBI CHECK 6 V...690 V AC/DC  8 kV0...100 HzCAT IV – 600V/ CAT III – 690VLED-15...45 °CIP 65EN/IEC 61243-3 :2010-10 (VDE 0682 Teil 401)290 g Typ VPE Best.-Nr. COMBI CHECK 1 9918860000 Combi Check 2MM 1 9204230000 Typ VPE Best.-Nr. SKAI TASCHE 1 9201520000 BATTERIE 1,5V MICRO 2 9201310000 BAT-DE 1 1332410000 PRSPSU 1 1332420000 Me ssen / P rüf en Zweipolige Spannungsprüfer

G G.9 1327480000 – 2013 Master-Check zweipoliger Spannungsprüfer •  Inkl. Batterien MASTER CHECK 6 V...400 V AC/DC  8 kV0...100 HzCAT III – 400V/ CAT IV – 400VLED-15...45 °CIP 65EN/IEC 61243-3 :2010-10 (VDE 0682 Teil 401)290 g Typ VPE Best.-Nr. MASTER CHECK 1 9918880000 Master Check 2MM 1 9201260000 Typ VPE Best.-Nr. SKAI TASCHE 1 9201520000 BATTERIE 1,5V MICRO 2 9201310000 BAT-DE 1 1332410000 PRSPSU 1 1332420000 Me ssen / P rüf en Zweipolige Spannungsprüfer

G G.10 1327480000 – 2013 Zweipolige Spannungsprüfer •  Automatisches Prüfen, Erkennen und Anzeigen der  Spannungsart (AC/DC) und Polarität •  übersichtlich gestaffelte Leuchtdiodenanzeige•  Phasenprüfer gegen Erde•  Polaritätsprüfung•  Durchgangs- und Halbleiterprüfung•  Berührungssicherheit durch hohen Eingangswiderstand•  Großer Spannungsbereich Technische Daten Nennspannung Eingangswiderstand SpannungSpitzenspannungsfestigkeitFrequenzbereich, min.MesskreiskategorieAnzeigeArbeitstemperatur, min.SchutzartZulassungenGewicht Hinweis Bestelldaten Ausführung Hinweis LSP 3 - 400 V zweipoliger Spannungsprüfer •  Ohne Batterie - wartungsfrei und umweltfreundlich•  Spannungsfest bis 12 kV•  Drehfeldanzeige•  Leistungsfähige Solarzelle in Verbindung mit Lithium  Akku LSP 3 - 400V 12 V AC/DC...400 V AC/DC  12 kV0...2.000 HzCAT IVLED-10...55 °CIP 65EN/IEC 61243-3 (VDE 0682 Teil 401)170 g Typ VPE Best.-Nr. LSP 3 - 400V 1 9205050000 LSP 3 - 690 V zweipoliger Spannungsprüfer •  Ohne Batterie - wartungsfrei und umweltfreundlich•  Spannungsfest bis 12 kV•  Drehfeldanzeige•  Leistungsfähige Solarzelle in Verbindung mit Lithium  Akku LSP 3 - 690V 24 V AC/DC...690 V AC/DC  12 kV0...2.000 HzCAT IVLED-10...55 °CIP 65EN/IEC 61243-3 (VDE 0682 Teil 401)170 g Typ VPE Best.-Nr. LSP 3 - 690V 1 9205060000 Me ssen / P rüf en Zweipolige Spannungsprüfer

G G.11 1327480000 – 2013 Zweipolige Spannungsprüfer Technische Daten Nennspannung Eingangswiderstand SpannungSpitzenspannungsfestigkeitFrequenzbereich, min.AnzeigeArbeitstemperatur, min.SchutzartZulassungenGewicht Hinweis Bestelldaten Ausführung Hinweis Zubehör Hinweis Car-Check zweipoliger Spannungsprüfer für KFZ •  Prüfspitze•  Stechnadel mit Schiebemechanismus•  Kabellänge 130 cm•  Polaritätserkennung CAR-CHECK 3 V DC...48 V  DC  LED-10...50 °C 57 g Typ VPE Best.-Nr. CAR-CHECK 1 9918970000 Typ VPE Best.-Nr. SKAI TASCHE 1 9201520000 Volt-Check 3.1 zweipoliger Spannungsprüfer •  LED-Anzeige für Spannung und Phase•  Polaritätserkennung Volt-Check 3.1 6 V AC/DC...400 V AC/DC  50...100 HzLED-10...50 °CIP 40EN/ IEC 6101070 g Typ VPE Best.-Nr. Volt-Check 3.1 1 9918950000 Typ VPE Best.-Nr. SKAI TASCHE 1 9201520000 Me ssen / P rüf en Zweipolige Spannungsprüfer

Übersicht digitale Multimeter Technische Daten Temphaser 125S 1037 2606 MG Kit CA 600 Seitenzahl Seite G.13 Seite G.13 Seite G.15 Seite G.15 Seite G.14 Bestell-Nr. 9427300000 9425830000 9423580000  9427370000 9427460000 Messbereiche• Gleichspannung 0,2 – 600 V 0,32 – 600 V 0,2 – 1.000 V 0,4 – 1.000 V 0,2 – 600 V • Wechselspannung 0,2 – 600 V 0,32 – 600 V 0,2 – 750 V 0,4 – 750 V 0,2 – 600 V • Gleichstrom bis 1.000 A 0 – 600 A • Wechselstrom bis 200 A bis 1.000 A 0 – 600 A • Widerstand bis 2.000 MΩ bis 30 MΩ bis 200 kΩ bis 40 MΩ bis 2.000 MΩ • Kapazität  20 µF – 20 mF bis 200 µF 4 nF – 40 µF 20 µF – 20 mF • Frequenz 10 Hz – 40 kHz 0,1 – 400 kHz  10 Hz – 40 kHz  • Temperatur -20 °C bis +750 °C -20 °C bis +750 °C Durchgangsprüfung x x  x  x  x  Diodentest x x  x  x  x  Drehfeldrichtungsprüfung x x  Messbereichswahl  manuell automatisch manuell automatisch/manuell manuell HOLD-Funktion x  x  MAX/MIN-Funktion x  x  PEAK-Messung x  Öffnungsbereich der Zange 23 mm 57 mm 30 mm Norm EN/IEC 61010-1 EN/IEC 61010-1 EN/IEC 61010-1 EN/IEC 61010-1 EN/IEC 61010-1 Messbereichskategorie CAT III 600 V CAT III 600 V CAT III 1.000 V CAT III 1.000 V CAT III 600 V Abmessungen in mm 147 x 70 x 39 147 x 70 x 39 214,5 x 66 x 44 277 x 102 x 49 178 x 70 x 33 Zubehör Stromversorgung 9 V Batterie 9 V Batterie 9 V Batterie 9 V Batterie 9 V Batterie Bestell-Nr. Batterie 9004810000 9004810000 9004810000 9004810000 9004810000 Zubehör (inklusive) 2 x Prüfleitungen  2 x Prüfleitungen  2 x Prüfleitungen  2 x Prüfleitungen  2 x Prüfleitungen  mit Prüfspitze mit Prüfspitze 2 x Prüfspitze kurz mit Prüfspitze mit Prüfspitze 1 x Prüfleitung mit  1 x Gürtelclip 2 x Prüfspitze lang 1 x Bereitschaftstasche 1 x Prüfleitung mit  Krokoklemme 2 x Prüfleitung mit  Krokoklemme 2 x Krokoklemme Krokoklemme schmal 2 x Krokoklemme 1 x Temperaturfühler 2 x Prüfleitung mit  1 x Temperaturfühler 1 x Gürtelclip Krokoklemme breit 1 x Gürtelclip 1 x Ersatzsicherung 1 x Zangenaufsatz  1 x Ersatzsicherung 1 x Bereitschaftstasche 1 x Transportkoffer Bestell-Nr.  9205260000 9205270000 9205460000 9205270000 9205260000 Zubehör Prüfleitungen (ohne Temperaturfühler) (ohne Zangenaufsatz) (ohne Temperaturfühler) in Verbindung mit Zangenaufsatz nach EN 61243-3 in allen Niederspannungsnetzen bis 1.000 V Übersicht digitale Multimeter G Me ssen / P rüf en G.12 1327480000 – 2013

G G.13 1327480000 – 2013 Digitale Multimeter •  Spannung bis 600 V messbar•  Widerstandsmessung und Halbleiterprüfung•  Batteriezustandsanzeige Technische Daten Spannungsmessbereich/DCAuflösung GleichspannungSpannungsmessbereich/ACAuflösung WechselspannungWiderstandsmessbereichKapazitätsmesswert min.Frequenzbereich, min.TemperaturmessbereichArbeitstemperatur, min.ZulassungenGewicht Hinweis Bestelldaten Ausführung Hinweis Zubehör Hinweis Temphaser Temphaser •  Spannungs- und Widerstandsmessung•  Kapazitäts- und Frequenzmessung•  Temperaturmessung (inkl. Temperaturfühler)•  Drehfeldrichtungsmessung TEMPHASER 0.2 - 600 V  0.2 - 600V  0,2...2.000 MΩ20...20 mF10...40 kHz-20...750 °C0...50 °CEN/IEC 61010-1340 g Typ VPE Best.-Nr. TEMPHASER 1 9427300000 Typ VPE Best.-Nr. ZUB TEMPHASER 1 9205260000 BLOCKBATTERIE 9V 1 9004810000 Lieferumfang ohne Temperaturfühler Multimeter 125S Digitale Multimeter •  Spannungs- und Widerstandsmessung•  Automatische Messbereichswahl MULTIMETER 125S 0.32 - 600 V  0.32 - 600V  0,32...30 MΩ 0...100 Hz 0...50 °CEN/IEC 61010-1323 g Typ VPE Best.-Nr. MULTIMETER 125S 1 9425830000 Typ VPE Best.-Nr. ZUB TEMPHASER 1 9205270000 BLOCKBATTERIE 9V 1 9004810000 Lieferumfang ohne Gürtelclip Me ssen / P rüf en Digitale Multimeter

G G.14 1327480000 – 2013 Digitale Multimeter und Strommesszange •  Spannung bis 600 V messbar•  Strom bis 600 A per Strommesszange•  Widerstandsmessung und Halbleiterprüfung•  Batteriezustandsanzeige Technische Daten Spannungsmessbereich/DCAuflösung GleichspannungSpannungsmessbereich/ACAuflösung WechselspannungStrommesswert max.Öffnungsbereich der StrommesszangeWiderstandsmessbereichKapazitätsmesswert min.Frequenzbereich, min.TemperaturmessbereichArbeitstemperatur, min.ZulassungenGewicht Hinweis Bestelldaten Ausführung Hinweis Zubehör Hinweis MG KIT CA 600 Digitale Multimeter + Strommesszange •  Kapazitätsmessung•  Frequenzmessung•  Temperaturmessung•  Drehfeldrichtungsmessung möglich MG KIT CA 600 0.2 - 600 V  0.2 - 600V  600 A30 mm0,2...2.000 MΩ20... µF10...40 kHz-20...750 °C0...50 °C 910 g Typ VPE Best.-Nr. MG KIT CA 600 1 9427460000 Typ VPE Best.-Nr. ZUB TEMPHASER 1 9205260000 BLOCKBATTERIE 9V 1 9004810000 Lieferumfang ohne Temperaturfühler und Gürtelclip Me ssen / P rüf en Digitale Multimeter und Strommesszange

G G.15 1327480000 – 2013 Digitale Multimeter •  Spannung bis 1.000 V messbar•  Widerstandsmessung und Halbleiterprüfung•  Kapazitätsmessung•  MAX-/ MIN-Speicher•  HOLD-Funktion•  Batteriezustandsanzeige•  Inklusive Bereitschaftstasche Technische Daten Spannungsmessbereich/DCAuflösung GleichspannungSpannungsmessbereich/ACAuflösung WechselspannungStrommesswert max.Öffnungsbereich der StrommesszangeWiderstandsmessbereichKapazitätsmesswert min.Frequenzbereich, min.TemperaturmessbereichArbeitstemperatur, min.ZulassungenGewicht Hinweis Bestelldaten Ausführung Hinweis Zubehör Hinweis Multimeter 1037 Digitale Multimeter •  Spannungsmessung•  Strommessung•  Widerstandsmessung•  Kontaktlose Spannungsmessung möglich•  Umfangreiches Zubehör MULTIMETER 1037 0,2 - 1.000 V  0.2 - 750V  200 A23 mm0,2...200 kΩ...200 µF50...500 Hz... °C0...50 °CEN/IEC 61010-1258 g Typ VPE Best.-Nr. MULTIMETER 1037 1 9423580000 Typ VPE Best.-Nr. ZUB MULTI 1037 1 9205460000 BLOCKBATTERIE 9V 1 9004810000 Lieferumfang ohne Zangenaufsatz und Bereitschaftstasche Multimeter 2606 Digitales Zangenmessgerät •  Strom bis 1.000 A per Strommesszange messbar•  Frequenzmessung•  Spannungsmessung•  Strommessung•  PEAK-Funktion MULTIMETER C 2606 0.4 - 1.000 V ± 0,5 % 0.4 - 1.000V ± 0,5 % 1.000 A57 mm0,4...40 MΩ40...4 µF0,1...400 kHz... °C0...50 °CEN/IEC 61010-1540 g Typ VPE Best.-Nr. MULTIMETER C 2606 1 9427370000 Typ VPE Best.-Nr. ZUB TEMPHASER 1 9205270000 BLOCKBATTERIE 9V 1 9004810000 ohne Bereitschaftstasche Me ssen / P rüf en Digitale Multimeter / Digitales Zangenmessgerät

Zubehör Lieferumfang VPE Best.-Nr. Prüfleitung mit Prüfspitze 2 Prüfleitung mit Krokoklemme 1 Krokoklemme 2 ZUB TEMPHASER 9205260000 Prüfleitung 2 Prüfspitze kurz 2 Prüfspitze lang 2 Prüfleitung mit Krokoklemme schmal 2 Prüfleitung mit Krokoklemme breit 2 ZUB MULTI 1037 9205460000 PS ZQV Set: Prüfleitung mit Prüfspitze 2 PS ZQV: Prüfspitze 2 PS_ZQV_SET 1116710000 PS_ZQV 1121740000 Prüfleitung mit Prüfspitze 2 ZUB MULTIMETER 9205270000 Tasche für 2-polige Spannungsprüfer 1 SKAI TASCHE 9201520000  Das Zubehör zu unseren Messgeräten erfüllt die gleichen hohen Qualitäts- und Sicherheitsansprüche, die wir auch an unsere Instrumente stellen.  ZUB Temphaser ZUB Multimeter 1037 PS ZQV Prüfadapter ZUB Multimeter SKAI Tasche G Me ssen / P rüf en G.16 1327480000 – 2013

G G.17 1327480000 – 2013 Kabeltester Testgerät zum Testen von Ethernet Kabeln auf:•  Leitungsunterbrechung•  Aderunterbrechung•  Kurzschluss•  Adernvertauschung•  Überprüfung der Verdrillung•  Testbare Leistungslänge max. 1.000 m•  Adernanschluss: RJ45 Technische Daten AnzeigeTestbare Leitungslänge, max.VersorgungAnschlussartAbmessungen RemoteboxGewicht RemoteboxLänge / Breite / Höhe mm Gewicht Hinweis Bestelldaten Ausführung Hinweis LAN USB LAN-Durchgangsprüfer •  Netzwerk Kabeltester für LAN und USB Anschluss•  Inkl. Remote Tester•  Anschlussmöglichkeit von RJ45 Stecker•  Manueller und automatischer Test•  Anzeige der Anschlussfehler (Kabelbruch, falscher  Anschluss, vertauschte Kabel) LED1.0009 V BlockbatterieRJ45, USB A, USB B65 x 28 x 27 mm 30 g135 / 65 / 27174 g Typ VPE. Best.-Nr. LAN USB TESTER 1 9205400000 Lieferung ist inkl. Batterie, Zubehör und Tasche IE-CT •  Fremdspannung•  Fremdspannungsfestigkeit: 80 V AC / DC 9 V Blockbatterie 140 / 70 / 36185 g Typ VPE. Best.-Nr. IE-CT 1 8808420000 Weitere Testboxen auf Anfrage inkl. Batterie Me ssen / P rüf en Kabeltester

G G.18 1327480000 – 2013 Kontaktlose Magnetfeld- und Spannungstester •  Spricht ab einer Entfernung von 4 mm an•  Inkl. Batterien•  Entsprechen EN/IEC 61010-1 Technische Daten AnzeigeSchutzartGewichtBatterietyp Hinweis Bestelldaten Ausführung Hinweis Zubehör Hinweis Testboy ®  130 kontaktloser Magnetfeldtester •  Inklusive Taschenlampenfunktion•  Anzeige: optisch•  Zur Funktionsprüfung von Magnetventilen, Relais,  Spulen und Schützen •  Alle magnetischen Felder prüfbar optisch IP 4445 gBatterie 1,5 V Typ AAA Typ VPE Best.-Nr. TB 130 1 9201390000 Typ VPE Best.-Nr. BATTERIE 1,5V MICRO 2 9201310000 Testboy ®  110 kontaktloser Spannungstester •  Kapazitives Verfahren; kein Stromfluss nötig•  Erkennt spannungsführende Leiter an Steckdosen,  Kabeltrommeln, Verteilungen etc. •  Inklusive Taschenlampenfunktion•  Anzeige: optisch•  Messbereich 12...1.000 V AC optisch IP 4445 gBatterie 1,5 V Typ AAA Typ VPE Best.-Nr. TB 110 1 9201330000 Typ VPE Best.-Nr. BATTERIE 1,5V MICRO 2 9201310000 Me ssen / P rüf en Kontaktlose Magnetfeld- und Spannungstester
