MULTIVERT® I-XTENSIO: Sicherungs-Lasttrennschalter und Lastschaltleisten nach IEC

Veröffentlicht: 25. November 2024 Kategorie: Broschüre

Themen

Elektroinstallation

Mersen

MULTIVERT® I-XTENSIO: Sicherungs-Lasttrennschalter und Lastschaltleisten nach IEC

Veröffentlicht: 25. November 2024 · Kategorie: Broschüre

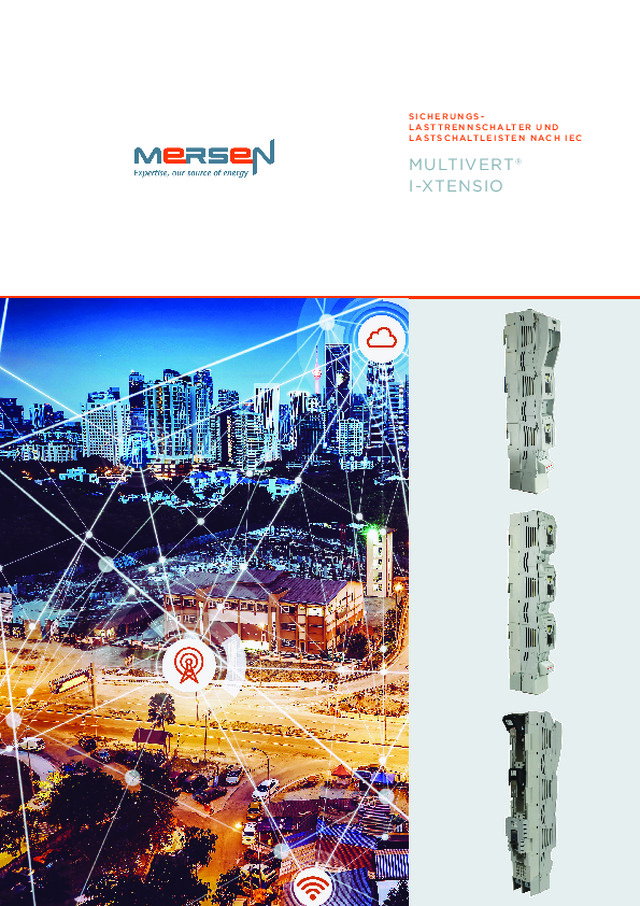

MULTIVERT® I-XTENSIO: Sicherungs-Lasttrennschalter und Lastschaltleisten nach IEC

Aus diesem Dokument

SICHERUNGSL A S T T R E N N S C H A LT E R U N D L A S T S C H A LT L E I S T E N N A C H I E C MULTIVERT® I-XTENSIO M U LTIVE RT ® I -X TE N S IO Ein flexibles MULTIVERT® System für NH Sicherungstrennschaltleisten Für ein benutzerfreundliches und anpassungsfähiges Design stehen 2 alternative Ausführungen zur Verfügung Mersen Multivert deckt alle Schalttafeleinbauten: • 123 mm Einbautiefe für kompakte Niederspannungsverteiler • 150 mm für Standardinstallationstiefe und einfache Installation von Stromwandlern 150mm 123mm Stromwandler Abdeckung Zubehör Das MULTIVERT® im Standarddesign bietet eine kompakte Das MULTIVERT® im i-Xtensio Design bietet eine benutzerfreundliche Lösung mit einer Einbautiefe von nur 123 mm und Montagelösung für Stromwandler auf der Rückseite des MULTIVERT® und ermöglicht Platzersparnis, wenn die zentrale Abdeckung eine Standardinstallationstiefe von 150 mm. ohne Einschränkungen positioniert werden kann. ÜBERBLICK ÜBER DIE WICHTIGSTEN TECHNISCHEN UNTERSCHIEDE MULTIVERT® GRÖSSE 1,2 & 3 MULTIVERT® I-XTENSIO GRÖSSE 2 & 3 Einbautiefe des Produkts (zwischen 123 mm Sammelschiene und Mittelabdeckung) 150 mm Gesamtabmessungen - H x B x T. Einpolige Schaltversion 685 x 100 x 158 mm 685 x 100 x 185 mm Anwendung der Stromwandler Integrierte Stromwandler (CTs) Spezifische Multivert®-Ausführungen mit werkseitig vormontierten Stromwandlern, bestellbar Externe Stromwandler können je nach Bedarf separat bestellt und installiert werden Spezifisches Zubehörangebot...

PDF öffnen
