Brandschutzschalter DX³ Stop ARC
Brandschutzschalter für mehr Sicherheit!
Legrand
Brandschutzschalter DX³ Stop ARC
Veröffentlicht: 10. November 2017 · Kategorie: Broschüre
Brandschutzschalter für mehr Sicherheit!
Aus diesem Dokument

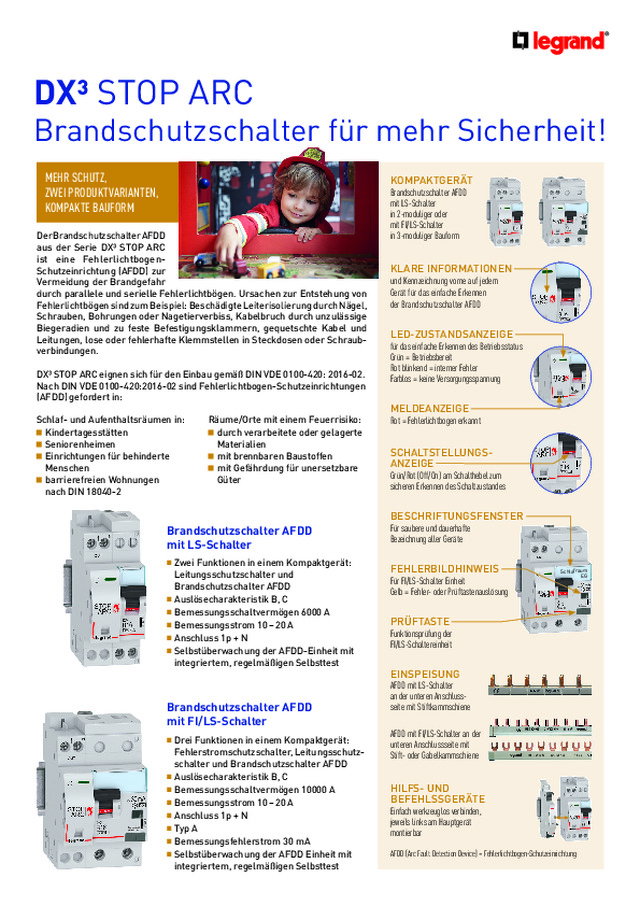

DX³ STOP ARC Brandschutzschalter für mehr Sicherheit! MEHR SCHUTZ, ZWEI PRODUKTVARIANTEN, KOMPAKTE BAUFORM KOMPAKTGERÄT Der Brandschutzschalter AFDD aus der Serie DX³ STOP ARC ist eine FehlerlichtbogenSchutzeinrichtung (AFDD) zur Vermeidung der Brandgefahr durch parallele und serielle Fehlerlichtbögen. Ursachen zur Entstehung von Fehlerlichtbögen sind zum Beispiel: Beschädigte Leiterisolierung durch Nägel, Schrauben, Bohrungen oder Nagetierverbiss, Kabelbruch durch unzulässige Biegeradien und zu feste Befestigungsklammern, gequetschte Kabel und Leitungen, lose oder fehlerhafte Klemmstellen in Steckdosen oder Schraubverbindungen. DX³ STOP ARC eignen sich für den Einbau gemäß DIN VDE 0100-420: 2016-02. Nach DIN VDE 0100-420:2016-02 sind Fehlerlichtbogen-Schutzeinrichtungen (AFDD) gefordert in: Schlaf- und Aufenthaltsräumen in: Kindertagesstätten Seniorenheimen E inrichtungen für behinderte Menschen b arrierefreien Wohnungen nach DIN 18040-2 Räume/Orte mit einem Feuerrisiko: durch verarbeitete oder gelagerte Materialien mit brennbaren Baustoffen mit Gefährdung für unersetzbare Güter Brandschutzschalter AFDD mit LS-Schalter ■ Zwei Funktionen in einem Kompaktgerät: Leitungsschutzschalter und Brandschutzschalter AFDD ■ Auslösecharakteristik B, C ■ Bemessungsschaltvermögen 6000 A ■ Bemessungsstrom 10 – 20 A ■ Anschluss 1p + N ■ Selbstüberwachung der AFDD-Einheit mit integriertem, regelmäßigen Selbsttest Brandschutzschalter AFDD mit FI/LS-Schalter ■ Drei Funktionen in einem...
