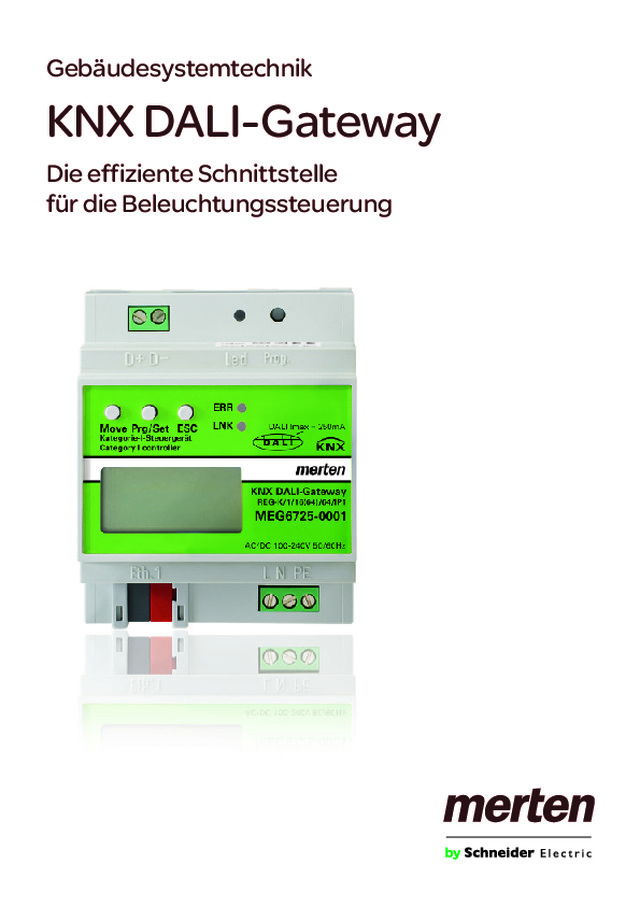

KNX DALI-Gateway Gebäudesystemtechnik Die effiziente Schnittstelle für die Beleuchtungssteuerung

2 | KNX DALI-Gateway 04.2012 | Gebäudesystemtechnik Effizienz und Komfort in der Beleuchtungssteuerung Produktvorteile des KNX DALI-Gateways Kompaktes Gehäuse • Kompaktes Gehäuse (4 TE) für mehr Platz im Schaltschrank: bis zu 3 Geräte pro DIN- Hutschie ne einsetzbar Großer Spannungsbereich • AC/DC 100 ~ 240 V, 50/60 Hz für weltweite Verwendung • eignet sich auch zur Nutzung von Notstrom- systemen (DC emergency power backups) Integriertes Display • Zur DALI-Konfiguration auch ohne PC IP-Anschluss • Die IP-Anbindung vereinfacht die Konfigura- tion und Inbetriebnahme KNX und DALI: eine effiziente Kombination Das KNX DALI-Gateway verbindet KNX mit digitalen EVGs, die mit einer DALI-Schnittstelle ausgestattet sind. Dabei ist das Gateway DALI Master und Spannungsversorgung für die elekt- ronischen Vorschaltgeräte. Es lassen sich bis zu 64 EVGs in 16 Gruppen schalten und dimmen sowie 16 Lichtszenen steuern. Auch der Einzelzugriff auf die 64 Geräte ist möglich. Das ermöglicht maximale Flexibilität bei hohem Bedienkomfort. Die Einbindung der DALI-Beleuchtungssteuerung in KNX Systeme erleichtert Nutzung und Wartung durch eine komfortable Visualisierung von Betriebs- und Fehlerzuständen. Vielfache Möglichkeiten Über 850 Kommunikationsobjekte ermöglichen vielfältigen Austausch unter anderem von Dimm- werten, Betriebsstundenzählern und Burn-In Zeiten. KNX Systeme vereinen Flexibilität, Bedienkomfort und Energieeffizienz in der moder- nen Gebäudesteuerung. Die Einbindung der DALI-Beleuchtungstechnik über eine intel- ligente Schnittstelle ermöglicht nutzungsbezogene Beleuchtungssituationen verbun- den mit einem hohen Maß an Nutzungskomfort, Transparenz und Servicefunktionen. Die Vorteile von zwei Systemen kombiniert: das KNX DALI-Gateway vereint KNX mit DALI

Gebäudesystemtechnik | 04.2012 KNX DALI-Gateway | 3 Starke Leistungsmerkmale im Überblick Individuelle Anwendungsmodi Für jede einzelne EVG-Gruppe kann zwi- schen Dauerbetrieb, Notfall-/Panikmodus und Nachtmodus gewählt werden. Zusätzlich steht pro Gruppe eine Treppenlichtzeitfunktion zur Verfügung. Das KNX DALI-Gateway ermöglicht so flexible Einstellungen für eine Vielzahl von Anwendungen. Automatische Burn-in-Funktion Für jedes einzelne Leuchtmittel kann über ETS eine individuelle Burn-in-Zeit bestimmt und über das Kommunikationsobjekt oder den Browser gestartet werden. Integrierter Betriebsstundenzähler mit Wartungsvorwarnung Das KNX DALI-Gateway zählt die Betriebs- stunden für jedes einzelne Gerät und warnt rechtzeitig via Kommunikationsobjekt oder den Webbrowser, bevor Geräte ihre statistische Lebensdauer erreicht haben. Komplette Unterstützung von eigenständigen Notbeleuchtungen Die Schnittstelle ermöglicht den Test der Notbe- leuchtung durch eine bidirektionale Kommunika- tion. Statusreports für Langzeit- und Funktions- tests sind abruf- bzw. einstellbar. Detaillierte Analyse Neben einem individuellen Fehlerbericht für jedes Gerät ist auch die detaillierte Fehlerana- lyse für Gruppen sowie für das gesamte DALI- Segment möglich. Hierfür stehen zusätzliche Kommunikationsobjekte zur Verfügung. Interner Webserver zur einfachen Inbetriebnahme und Konfigurierung Durch einfaches Verbinden des Gateways mit einem IP-Netzwerk kann über jeden beliebigen Browser durch Eingabe der IP-Adresse die Inbetriebnahme-Webseite des Gerätes aufge- rufen werden. Das erleichtert Änderungen und Einstellungen am DALI-System. Individuelle Gerätebennenung Einzelne EVGs und Gruppen können in den Einstellungen mit neuen, benutzerfreundlichen Namen versehen werden, um eine Unterschei- dung noch einfacher zu machen. Komfortable Inbetriebnahme per WLAN Durch die Nutzung des IP-Ports zur Konfigurie- rung mit einem PC oder Smartphone bleibt der KNX Bus frei, und die Nutzung mobiler Geräte/ Laptops/Smartphones per WLAN erleichtert die Arbeit. Flexibel: mit dem KNX DALI-Gateway bis zu 64 EVGs einzeln oder in 16 Gruppen steuern Vielfache Möglichkeiten steigern die Effizienz Stromversorgung 100 – 240 V AC/DC DALI Leuchtengruppe KNX IP KNX DALI-Gateway Smart Phone Laptop Router Notbeleuchtung mit DALI-Schnittstelle Leuchtmittel mit DALI- Schnittstelle KNX Bewegungsmelder KNX Präsenzmelder KNX Taster oder KNX Taster mit Raumtemperaturregler Anwendungsbeispiel
