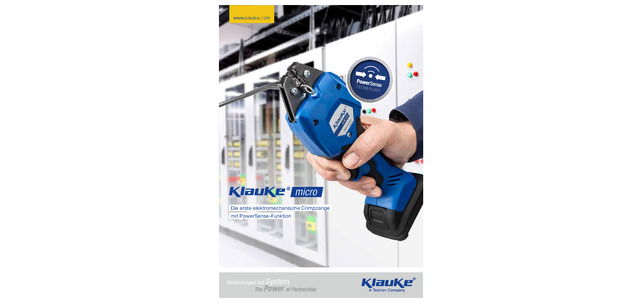

Klauke micro

Geeignet für Verbindungsmaterial Pressbereich Pressform Rohrkabelschuhe und Verbinder – Cu, Normalausführung 0,75 - 10 mm² Quetschkabelschuhe (DIN 46234) und Stiftkabelschuhe (DIN 46230),  Quetschverbinder (DIN 46341) 0,5 - 10 mm² Aderendhülsen 0,14 - 50 mm² Isolierte Kabelverbindungen 0,1 - 16 mm² Nicht-isolierte Flachsteckverbindungen 0,25 - 6 mm² Technische Daten Presskraft 15 kN (max.) Crimpbereich 0,14 - 50 mm² Crimpzeit  1,5 Sek. (abhängig vom Verbindungsmaterial) Anzahl Crimpungen  pro Akkuladung ca. 300 bei 10 mm² Cu DIN 46234 Akkuspannung 10,8 V Akkukapazität 1,5 Ah, Li-Ion Akkuladezeit ca. 40 min. Gewicht mit Akku  0,96 kg Umgebungstemperatur -10 °C bis + 40 °C Gustav Klauke GmbH Auf dem Knapp 4642855 Remscheid Deutschland Telefon  +49 2191/907- 0Telefax  +49 2191/907-141E-Mail  [email protected]  www.klauke.com Starke Marken für Ihren Erfolg: Zeiten ändern sich. Weitere lieferbare Einsätze finden Sie im Katalog oder unter www.klauke.com Artikel Elektromechnische Crimpzange 0,14 - 50 mm² EK50ML Lieferumfang Akku 10,8 V / 1,5 Ah, Li-Ion (16,2 Wh) RAML1 Ladegerät für 10,8 V Li-Ion-Akkus, 230 V LGML1 Presseinsatz für isolierte Kabelverbinder 0,5 - 6 mm² IS5071 Zubehör USB-Adapter PGA1 Varianten Elektromechanische Crimpzange 0,14 - 50 mm²  mit Akku RAML1, ohne Ladegerät, Presseinsatz, Koffer EK50ML-L T ECHNOLOGY  Die erste elektromechanische Crimpzange   mit PowerSense-Funktion  © 2014 Gustav Klauke GmbH, All rights reserved. Technische Änderungen vorbehalten. BRMICRODE 5.000 03/14 I www.klauke.com

Ansprüche auch. Ausbalanciert und fallsicher dank Befestigungsöse für Einsatz mit Balancer  oder als Sicherung im Außeneinsatz   Smart und ausdauernd mit Multifunktions-LED zur Wartungs-anzeige und Datenübertragung sowie leistungsstarkem Li-Ion-Akku  mit Ladezustandsanzeige Flexibel einsetzbar für komfortables Crimpen von Kabel-verbindungen, Aderendhülsen und Kabelschuhen Innovativ  durch Ein-Hebel-Bedienung   zur Steuerung aller   Werkzeugfunktionen Einfachstes Handling   durch PowerSense-Funktion Automatischer Rücklauf   nach vollendeter Crimpung Austauschbare Presseinsätze   der Klauke Serie 50 für alle gängigen   Anwendungen bis 50 mm² Elektronische Steuerung   mit Sperrfunktion und Motorblockierschutz Hohe Geschwindigkeit   Crimpzeit 1,5 Sek. Ergonomisches 2-Komponenten-Gehäuse   im Klauke „In-line-Design“ Sehr geringes Gewicht   Werkzeug inkl. Akku 1 kg LED-Licht zur Beleuchtung   der Crimpstelle und des Arbeitsbereichs 10.8 V Lithium-Ionen-Akku   mit Ladezustands anzeige Lange Lebensdauer   mit Serviceintervallen von 35.000 Zyklen Micro kompakt, maximal effizient  Ob hohe Geschwindigkeit, geringes Gewicht oder kraftsparende Antriebstechnik –  die Klauke micro vereint die Vorteile manueller Crimpzangen mit dem Komfort akkuhydrau- lischer Presswerkzeuge in nur einem Werkzeug. Aufgrund ihrer kompakten Bauweise  eignet sie sich ideal für Anwendungen, bei denen einerseits Verbindungsmaterial schnell und im hohen Umfang verarbeitet werden muss, andererseits ein handliches und mobiles Werkzeug verlangt wird, wie im Schaltschrankbau oder bei zahlreichen Installationsanwen-dungen in Industrie und Handwerk. Die Klauke micro ist die ideale Lösung für alle, die beides wollen – maximale Effizienz und maximalen Bedienkomfort. Technologien entwickeln sich weiter. Ausleuchtend dank LED-Licht zur Beleuchtung der Crimpstelle und des Arbeits- bereichs Schnell, leicht, kraftsparend –   so crimpt man heute.  Die neue Form des Crimpens im Querschnitts-bereich bis 50 mm 2 : Klauke micro. So handlich und  schnell wie eine mechanische Crimp zange, so  ausdauernd und kraftsparend wie ein hydraulisch betriebenes Presswerkzeug. Die einzigartige  PowerSense-Funktion „Vor klemmen von Hand. Crimpen mit Motor“ macht die Arbeit revolutionär einfach und zugleich effizienter denn je. … Und schon geht’s weiter Im Anschluss erfolgt der ebenfalls voll- automatische Rücklauf in die Ausgangs- position. Während des gesamten Crimpzyklus besteht die Möglichkeit, den Vorgang durch eine entgegengesetzte Hebelbetätigung zu unterbrechen. ELEKTROMECHANISCHE CRIMPZANGE  EK 50ML DIE REVOLUTIONÄRE POWERSENSE-FUNKTION 1. Vorklemmen von Hand Bei Bedienung des Hebels schließen sich die  Pressbacken ohne Kraftaufwand und fixieren das Verbindungsmaterial. In diesem „vorge-klemmten“ Zustand kann noch eine gezielte Ausrichtung und Positionierung erfolgen. clamp 2. Crimpen mit Motor Bei weiterer Betätigung bzw. „Durchziehen“ des Hebels startet der Crimpvorgang –  vollautomatisch mit der Kraft des integrierten Motors. crimp PowerSense Technology
