PV-SERVICE KIT
HT Instruments GmbH

PV-SERVICE KIT

Für alle erforderlichen Messungen und zur Abnahme einer PV-Anlage

HT Instruments GmbH

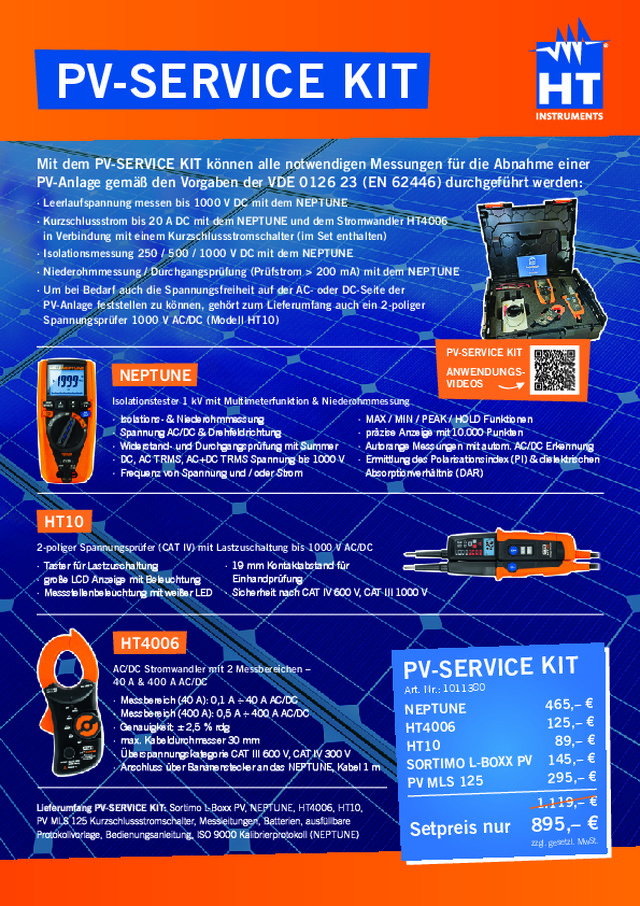

PV-SERVICE KIT

Veröffentlicht: 6. Juni 2024 · Kategorie: Flyer

Für alle erforderlichen Messungen und zur Abnahme einer PV-Anlage

Aus diesem Dokument

PV-SERVICE KIT Mit dem PV-SERVICE KIT können alle notwendigen Messungen für die Abnahme einer PV-Anlage gemäß den Vorgaben der VDE 0126 23 (EN 62446) durchgeführt werden: · Leerlaufspannung messen bis 1000 V DC mit dem NEPTUNE · Kurzschlussstrom bis 20 A DC mit dem NEPTUNE und dem Stromwandler HT4006 in Verbindung mit einem Kurzschlussstromschalter (im Set enthalten) · Isolationsmessung 250 / 500 / 1000 V DC mit dem NEPTUNE · Niederohmmessung / Durchgangsprüfung (Prüfstrom > 200 mA) mit dem NEPTUNE · Um bei Bedarf auch die Spannungsfreiheit auf der AC- oder DC-Seite der PV-Anlage feststellen zu können, gehört zum Lieferumfang auch ein 2-poliger Spannungsprüfer 1000 V AC/DC (Modell HT10) PV-SERVICE KIT ANWENDUNGSVIDEOS NEPTUNE Isolationstester 1 kV mit Multimeterfunktion & Niederohmmessung · Isolations- & Niederohmmessung · Spannung AC/DC & Drehfeldrichtung · Widerstand- und Durchgangsprüfung mit Summer · DC, AC TRMS, AC+DC TRMS Spannung bis 1000 V · Frequenz von Spannung und / oder Strom · MAX / MIN / PEAK / HOLD Funktionen · präzise Anzeige mit 10.000 Punkten · Autorange Messungen mit autom. AC/DC Erkennung · Ermittlung des Polarisationsindex (PI) & dielektrischen Absorptionverhältnis (DAR) HT10 2-poliger Spannungsprüfer (CAT IV) mit Lastzuschaltung bis 1000 V AC/DC · Taster für Lastzuschaltung · große LCD Anzeige mit Beleuchtung · Messstellenbeleuchtung mit weißer LED · 19 mm Kontaktabstand für Einhandprüfung · Sicherheit nach CAT IV 600 V, CAT III 1000 V HT4006 AC/DC...

PDF öffnen
