FI-Schutzschalter 5SV

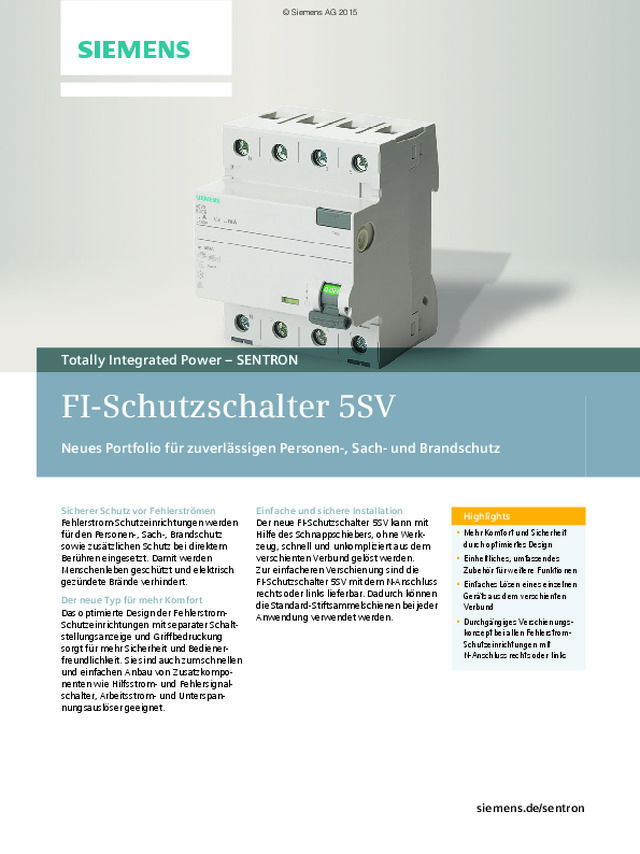

s Totally Integrated Power – SENTRON siemens.de/sentron FI-Schutzschalter 5SV Neues Portfolio für zuverlässigen Personen-, Sach- und Brandschutz Sicherer Schutz vor Fehlerströmen Fehlerstrom-Schutzeinrichtungen werden für den Personen-, Sach-, Brandschutz sowie zusätzlichen Schutz bei direktem Berühren eingesetzt. Damit werden Menschenleben geschützt und elektrisch gezündete Brände verhindert.  Der neue Typ für mehr Komfort Das optimierte Design der Fehlerstrom-Schutzeinrichtungen mit separater Schalt-stellungsanzeige und Griffbedruckung sorgt für mehr Sicherheit und Bediener-freundlichkeit. Sie sind auch zum schnellen und einfachen Anbau von Zusatzkompo-nenten wie Hilfsstrom- und Fehlersignal-schalter, Arbeitsstrom- und Unterspan-nungsauslöser geeignet. Einfache und sichere Installation Der neue FI-Schutzschalter 5SV kann mit Hilfe des Schnappschiebers, ohne Werk-zeug, schnell und unkompliziert aus dem verschienten Verbund gelöst werden.Zur einfacheren Verschienung sind die FI-Schutzschalter 5SV mit dem N-Anschluss rechts oder links lieferbar. Dadurch können die Standard-Stiftsammelschienen bei jeder Anwendung verwendet werden.  Highlights 7 Mehr Komfort und Sicherheit durch optimiertes Design 7 Einheitliches, umfassendes Zubehör für weitere Funktionen 7 Einfaches Lösen eines einzelnen Geräts aus dem verschienten Verbund 7 Durchgängiges Verschienungs-konzept bei allen Fehlerstrom-Schutzeinrichtungen mit N-Anschluss rechts oder links © Siemens AG 2015

2 Siemens · 2015 Einführung Fehlerstrom-Schutzeinrichtungen ■ Übersicht Fehlerstrom-Schutzeinrichtungen werden in allen Netzen bis AC 240/415 V eingesetzt. Geräte des Typs AC lösen bei sinus-förmigen Wechselfehlerströmen aus, Typ A zusätzlich bei pulsie-renden Gleichfehlerströmen. FI-Schutzschalter des Typs F erfassen darüber hinaus noch Feh-lerströme, die aus einem Frequenzgemisch von Frequenzen bis 1 kHz bestehen. Für den Personen-, Sach-, Brandschutz und zusätzlichen Schutz bei direktem Berühren werden FI-Schutzschalter mit einem Bemessungsfehlerstrom von maximal 30 mA eingesetzt. FI-Schutzschalter mit einem Bemessungsfehlerstrom von 10 mA werden bevorzugt in Räumen mit erhöhter Personengefährdung eingesetzt.  Nach DIN VDE 0100-410 sind auch für alle Steckdosenstrom-kreise bis 20 A Fehlerstrom-Schutzeinrichtungen mit einem Bemessungsfehlerstrom bis max. 30 mA vorzusehen. Das gilt auch für Stromkreise im Außenbereich bis 32 A zum Anschluss von tragbaren Betriebsmitteln. Geräte mit einem Bemessungsfehlerstrom von maximal 300 mA werden zum vorbeugenden Brandschutz gegen Isolationsfehler eingesetzt. FI-Schutzschalter mit einem Bemessungsfehler-strom von 100 mA werden vorzugsweise im europäischen Ausland eingesetzt.  ■ Nutzen • Unverzögerte FI-Schutzschalter mit dem N-Anschluss auf der  linken oder rechten Seite ermöglichen eine einfache Verschie-nung mit Standard-Stiftsammelschienen bei rechtsseitig installierten Leitungsschutzschaltern. • Unverzögerte Geräte des Typs A haben eine Stoßstromfestig- keit mit Stromform 8/20 μs von größer 1 kA, superresistente  von größer 3 kA und selektive von größer 5 kA. Sie gewährleis-ten damit einen sicheren Betrieb. • SIGRES hat eine erhöhte Lebensdauer durch patentierten  aktiven Kondensationsschutz und die gleichen Abmessungen für einfachen und schnellen Austausch bereits installierter unverzögerter FI-Schutzschalter. • Superresistente Geräte erhöhen die Anlagenverfügbarkeit, da  in Netzen mit kurzzeitig auftretenden Spannungsspitzen ein unnötiges Abschalten verhindert wird. • Selektive FI-Schutzschalter erhöhen die Anlagenverfügbar- keit, da im Fehlerfall durch eine gestaffelte Auslösezeit eine selektive Abschaltung von in Reihe geschalteten FI-Schutz-schaltern erfolgt. • Als Zusatzkomponenten stehen Hilfsstromschalter, Fehler- signalschalter, Unterspannungsauslöser oder Arbeitsstrom-auslöser zur Verfügung. • Durch die innen liegenden Kontakte wird ein wirksamer Be- rührungsschutz beim Umgreifen und bei der Handbetätigung des Schnappschiebers gewährleistet.  • Um die Einführung von Stiftsammelschienen mit Anschlusslei- ter bis 35 mm² zu erleichtern, verfügen die Geräte über eine rechteckige Klemmenausführung mit einer trichterförmigen Leitungseinführung. • Durch die einheitlichen Abstände der Anschlussklemmen in  Teileinheitsmaße können die Fehlerstrom-Schutzschalter und Leitungsschutzschalter wahlweise oben oder unten mit Sam-melschienen verbunden werden. © Siemens AG 2015

3 Siemens · 2015 Fehlerstrom-Schutzeinrichtungen Einführung ■ Technische Daten 1) Fehlerstrom-Schutzschalter 5SV wurden für 50 Hz-Netze entwickelt und können Erdfehlerströme dieser Frequenz sicher erkennen und abschalten, jedoch können sich bei Fehlerströmen mit stark davon abweichender Fre-quenz oder einem erhöhten Anteil von Oberschwingungen die Auslöse-werte leicht erhöhen. Unverzögert SIGRES Superresistent Selektiv Standards IEC/DIN EN 61008-1 (VDE 0664-10); IEC/DIN EN 61008-2-1 (VDE 0664-11); IEC/DIN EN 61543 (VDE 0664-30); IEC/DIN EN 62423 (VDE 0664-40) Stoßstromfestigkeit • Typ A mit Stromform 8/20 µs nach DIN EN 60060-2 (VDE 0432-2) kA  1  3  5 • Typ F mit Stromform 8/20 µs nach DIN EN 60060-2 (VDE 0432-2) kA -- --  3 -- Mindestbetriebsspannung zur Funktion der Prüfeinrichtung   • 30-mA-Geräte AC V 195 • Nicht-30-mA-Geräte AC V 100 • 24-V-Geräte AC V 20 Prüfzyklen 1/2 Jahr 1 Jahr  1/2 Jahr Isolationskoordination• Überspannungskategorie III Verschmutzungsgrad 2 Klemmen-Leiterquerschnitte • 1 Leiter - eindrähtig ( ≤ 10 mm 2 ) / mehrdrähtig ( ≥ 16 mm 2 ) mm 2 0,75 ... 35 - feindrähtig mit unisolierter Aderendhülse mm 2 0,75 ... 25 - feindrähtig mit isolierter Aderendhülse mm 2 0,75 ... 25 - feindrähtig ohne Aderendhülse mm 2 1 ... 35 • 2 Leiter gleicher Querschnitt, gleicher Leiterart - eindrähtig ( ≤ 10 mm 2 ) / mehrdrähtig ( ≥ 16 mm 2 ) mm 2 0,75 ... 10 - feindrähtig mit unisolierter Aderendhülse mm 2 0,75 ... 4 - feindrähtig mit isolierter Aderendhülse  mm 2 0,75 ... 4 - feindrähtig ohne Aderendhülse mm 2 1 ... 4 • 1 Leiter + Sammelschiene (Stiftstärke 1,5 mm) - eindrähtig ( ≤ 10 mm 2 ) / mehrdrähtig ( ≥ 16 mm 2 ) mm 2 10 ... 25 - feindrähtig mit unisolierter Aderendhülse mm 2 6 ... 25 - feindrähtig mit isolierter Aderendhülse mm 2 6 ... 16 Klemmenanzugsdrehmomente • bis I n = 80 A Nm 2,5 • bei I n = 100 A, 125 A Nm 3,0 ... 3,5 Netzanschluss oben oder unten unten oben oder unten Bemessungsfrequenz Hz 50/60 1) Gebrauchslage (auf genormter Hutschiene) beliebig Schutzart  nach DIN EN 60529 (VDE 0470-1) IP20, bei Verteilereinbau, mit angeschlossenen Leitern  Berührungsschutz  nach DIN EN 50274 (VDE 0660-514) finger- und handrückensicher  Gerätelebensdauer  mittlere Anzahl SchaltspielePrüfzyklus nach IEC/EN 61008  10000  Lagertemperatur °C -40 ... +75 Umgebungstemperatur °C -25 ... +45, gekennzeichnet mit  Klimabeständigkeit  nach IEC 60068-2-30 28 Zyklen (55 °C; 95 % rel. Luftfeuchte) FCKW- und silikonfrei ja -25 © Siemens AG 2015

4 Siemens · 2015  Diese Menge oder ein Vielfaches dieser Menge kann bestellt werden. Unverbindliche Preisempfehlungen, ggf. zuzüglich Metallzuschläge (MZ) FI-Schutzschalter 5SV3, Typ A Fehlerstrom-Schutzeinrichtungen ■ Auswahl- und Bestelldaten Bemessungs-fehlerstrom Bemessungs-strom Max. zulässige Kurzschluss-vorsicherung Bau-breite LK Artikel-Nr. Preis € pro PE PE (ST, SZ, M) PKG / VPE PG Gewicht pro PE etwa I Δn I n mA A A TE kg FI-Schutzschalter, Typ A, unverzögert 1P+N; AC 230 V N-Anschluss rechts 10 16 63 2 A 5SV3111-6 100,–– 1 1 ST 11C 0,217 30 16 63 2 A 5SV3311-6 97,80 1 1 ST 11C 0,204 Großverpackung 36 Stück B 5SV3311-6GV01  97,80 1 36 ST 11C 0,207 25 63 A 5SV3312-6 64,80 1 1 ST 11C 0,203 Großverpackung 36 Stück B 5SV3312-6GV01  64,80 1 36 ST 11C 0,207 40 63 A 5SV3314-6 72,–– 1 1 ST 11C 0,204 Großverpackung 36 Stück B 5SV3314-6GV01  72,–– 1 36 ST 11C 0,209 63 80 A 5SV3316-6 216,–– 1 1 ST 11C 0,200 80 C 5SV3317-6 453,–– 1 1 ST 11C 0,200 100 25 63 2 A 5SV3412-6 101,–– 1 1 ST 11C 0,197 40 C 5SV3414-6 118,–– 1 1 ST 11C 0,202 63 80 C 5SV3416-6 181,–– 1 1 ST 11C 0,200 80 C 5SV3417-6 370,–– 1 1 ST 11C 0,208 300 25 63 2 A 5SV3612-6 77,20 1 1 ST 11C 0,196 40 A 5SV3614-6 83,30 1 1 ST 11C 0,195 63 80 A 5SV3616-6 128,–– 1 1 ST 11C 0,209 80 C 5SV3617-6 329,–– 1 1 ST 11C 0,204 3P+N; AC 400 V N-Anschluss rechts 30 25 80 4 A 5SV3342-6 81,80 1 1 ST 11C 0,361 Großverpackung 18 Stück B 5SV3342-6GV01  81,80 1 18 ST 11C 0,363 40 80 A 5SV3344-6 82,30 1 1 ST 11C 0,361 Großverpackung 18 Stück B 5SV3344-6GV01  82,30 1 18 ST 11C 0,382 63 100 A 5SV3346-6 232,–– 1 1 ST 11C 0,398 Großverpackung 18 Stück B 5SV3346-6GV01  232,–– 1 18 ST 11C 0,421 80 100 A 5SV3347-6 659,–– 1 1 ST 11C 0,399 100 25 80 4 A 5SV3442-6 127,–– 1 1 ST 11C 0,350 40 A 5SV3444-6 136,–– 1 1 ST 11C 0,367 63 100 A 5SV3446-6 185,–– 1 1 ST 11C 0,372 80 C 5SV3447-6 597,–– 1 1 ST 11C 0,367 300 25 80 4 A 5SV3642-6 80,30 1 1 ST 11C 0,336 40 A 5SV3644-6 81,80 1 1 ST 11C 0,339 63 100 A 5SV3646-6 123,–– 1 1 ST 11C 0,358 80 A 5SV3647-6 494,–– 1 1 ST 11C 0,358 500 25 80 4 A 5SV3742-6 80,30 1 1 ST 11C 0,363 40 A 5SV3744-6 81,80 1 1 ST 11C 0,350 63 100 A 5SV3746-6 119,–– 1 1 ST 11C 0,364 Großverpackung 18 Stück B 5SV3746-6GV01  119,–– 1 18 ST 11C 0,386 80 C 5SV3747-6 494,–– 1 1 ST 11C 0,364 1P+N; AC 230 V N-Anschluss links 10 16 63 2 C 5SV3111-6KL 100,–– 1 1 ST 11C 0,217 30 16 63 2 A 5SV3311-6KL 97,80 1 1 ST 11C 0,204 25 A 5SV3312-6KL 64,80 1 1 ST 11C 0,203 40 A 5SV3314-6KL 72,–– 1 1 ST 11C 0,208 63 80 A 5SV3316-6KL 216,–– 1 1 ST 11C 0,200 80 C 5SV3317-6KL 453,–– 1 1 ST 11C 0,200 100 25 63 2 C 5SV3412-6KL 101,–– 1 1 ST 11C 0,203 40 C 5SV3414-6KL 118,–– 1 1 ST 11C 0,202 63 80 C 5SV3416-6KL 181,–– 1 1 ST 11C 0,200 80 C 5SV3417-6KL 370,–– 1 1 ST 11C 0,200 300 25 63 2 C 5SV3612-6KL 77,20 1 1 ST 11C 0,196 40 C 5SV3614-6KL 83,30 1 1 ST 11C 0,195 63 80 C 5SV3616-6KL 128,–– 1 1 ST 11C 0,204 80 C 5SV3617-6KL 329,–– 1 1 ST 11C 0,200 3P+N; AC 400 V N-Anschluss links 30 25 80 4 A 5SV3342-6KL 81,80 1 1 ST 11C 0,366 40 A 5SV3344-6KL 82,30 1 1 ST 11C 0,361 Großverpackung 18 Stück B 5SV3344-6GV02  82,30 1 18 ST 11C 0,384 63 80 A 5SV3346-6KL 232,–– 1 1 ST 11C 0,407 80 C 5SV3347-6KL 659,–– 1 1 ST 11C 0,399 300 25 80 4 A 5SV3642-6KL 80,30 1 1 ST 11C 0,350 40 A 5SV3644-6KL 81,80 1 1 ST 11C 0,350 63 A 5SV3646-6KL 123,–– 1 1 ST 11C 0,358 80 C 5SV3647-6KL 494,–– 1 1 ST 11C 0,364 500 63 80 4 C 5SV3746-6KL 119,–– 1 1 ST 11C 0,364 (Typ A) -25 10000 © Siemens AG 2015

5 Siemens · 2015  Diese Menge oder ein Vielfaches dieser Menge kann bestellt werden. Unverbindliche Preisempfehlungen, ggf. zuzüglich Metallzuschläge (MZ) Fehlerstrom-Schutzeinrichtungen FI-Schutzschalter 5SV3, Typ A FI-Schutzschalter, Typ A, superresistent æ 1P+N; AC 230 V N-Anschluss rechts 30 25 63 2 C 5SV3312-6KK01 185,–– 1 1 ST 11C 0,205 40 C 5SV3314-6KK01 214,–– 1 1 ST 11C 0,205 63 80 C 5SV3316-6KK01 271,–– 1 1 ST 11C 0,205 80 C 5SV3317-6KK01 568,–– 1 1 ST 11C 0,205 300 25 63 2 C 5SV3612-6KK01 160,–– 1 1 ST 11C 0,205 40 C 5SV3614-6KK01 169,–– 1 1 ST 11C 0,205 63 80 C 5SV3616-6KK01 301,–– 1 1 ST 11C 0,205 80 C 5SV3617-6KK01 522,–– 1 1 ST 11C 0,205 3P+N; AC 400 V N-Anschluss rechts 30 25 100 4 C 5SV3342-6KK01 229,–– 1 1 ST 11C 0,409 40 C 5SV3344-6KK01 234,–– 1 1 ST 11C 0,409 63 C 5SV3346-6KK01 369,–– 1 1 ST 11C 0,409 80 C 5SV3347-6KK01 762,–– 1 1 ST 11C 0,409 300 25 100 4 C 5SV3642-6KK01 130,–– 1 1 ST 11C 0,409 40 C 5SV3644-6KK01 132,–– 1 1 ST 11C 0,409 63 C 5SV3646-6KK01 199,–– 1 1 ST 11C 0,409 80 C 5SV3647-6KK01 744,–– 1 1 ST 11C 0,409 FI-Schutzschalter, Typ A, selektiv î   1P+N; AC 230 V N-Anschluss rechts 100 63 80 2 C 5SV3416-8 296,–– 1 1 ST 11C 0,205 300 25 63 2 C 5SV3612-8 175,–– 1 1 ST 11C 0,205 40 C 5SV3614-8 175,–– 1 1 ST 11C 0,205 63 80 C 5SV3616-8 196,–– 1 1 ST 11C 0,205 80 C 5SV3617-8 245,–– 1 1 ST 11C 0,205 3P+N; AC 400 V N-Anschluss rechts 100 40 100 4 C 5SV3444-8 147,–– 1 1 ST 11C 0,409 63 C 5SV3446-8 297,–– 1 1 ST 11C 0,409 300 25 100 4 C 5SV3642-8 146,–– 1 1 ST 11C 0,409 40 C 5SV3644-8 146,–– 1 1 ST 11C 0,409 63 C 5SV3646-8 193,–– 1 1 ST 11C 0,409 80 C 5SV3647-8 785,–– 1 1 ST 11C 0,409 1000 63 100 4 C 5SV3846-8 193,–– 1 1 ST 11C 0,409 FI-Schutzschalter, Typ A, SIGRES, unverzögert 1P+N; AC 230 V N-Anschluss rechts 30 16 63 2 C 5SV3311-6KK12 115,–– 1 1 ST 11C 0,204 25 C 5SV3312-6KK12 76,40 1 1 ST 11C 0,222 40 C 5SV3314-6KK12 92,20 1 1 ST 11C 0,204 63 80 C 5SV3316-6KK12 233,–– 1 1 ST 11C 0,202 3P+N; AC 400 V N-Anschluss rechts 30 25 100 4 C 5SV3342-6KK12 104,–– 1 1 ST 11C 0,399 40 C 5SV3344-6KK12 105,–– 1 1 ST 11C 0,400 63 C 5SV3346-6KK12 332,–– 1 1 ST 11C 0,399 80 C 5SV3347-6KK12 587,–– 1 1 ST 11C 0,409 300 25 100 4 C 5SV3642-6KK12 102,–– 1 1 ST 11C 0,386 40 C 5SV3644-6KK12 104,–– 1 1 ST 11C 0,364 63 C 5SV3646-6KK12 156,–– 1 1 ST 11C 0,364 80 C 5SV3647-6KK12 624,–– 1 1 ST 11C 0,386 Bemessungs-fehlerstrom Bemessungs-strom Max. zulässige Kurzschluss-vorsicherung Bau-breite LK Artikel-Nr. Preis € pro PE PE (ST, SZ, M) PKG / VPE PG Gewicht pro PE etwa I Δn I n mA A A TE kg (Typ A) -25 10000 © Siemens AG 2015

6 Siemens · 2015  Diese Menge oder ein Vielfaches dieser Menge kann bestellt werden. Unverbindliche Preisempfehlungen, ggf. zuzüglich Metallzuschläge (MZ) FI-Schutzschalter 5SV3, Typ F Fehlerstrom-Schutzeinrichtungen ■ Auswahl- und Bestelldaten Bemessungs-fehlerstrom Bemessungs-strom Max. zulässige Kurzschluss-vorsicherung Bau-breite LK Artikel-Nr. Preis € pro PE PE (ST, SZ, M) PKG / VPE PG Gewicht pro PE etwa I Δn I n mA A A TE kg FI-Schutzschalter, Typ F, superresistent 1P + N; AC 230 V N-Anschluss rechts 30 25 63 2 C 5SV3312-3 202,–– 1 1 ST 11C 0,205 40 C 5SV3314-3 234,–– 1 1 ST 11C 0,205 63 80 C 5SV3316-3 297,–– 1 1 ST 11C 0,205 80 C 5SV3317-3 503,–– 1 1 ST 11C 0,205 300 25 63 2 C 5SV3612-3 171,–– 1 1 ST 11C 0,205 40 C 5SV3614-3 199,–– 1 1 ST 11C 0,205 63 80 C 5SV3616-3 252,–– 1 1 ST 11C 0,205 80 C 5SV3617-3 428,–– 1 1 ST 11C 0,205 3P + N; AC 400 V N-Anschluss rechts 30 25 100 4 C 5SV3342-3 250,–– 1 1 ST 11C 0,409 40 C 5SV3344-3 255,–– 1 1 ST 11C 0,409 63 C 5SV3346-3 403,–– 1 1 ST 11C 0,409 80 C 5SV3347-3 832,–– 1 1 ST 11C 0,409 300 25 100 4 C 5SV3642-3 188,–– 1 1 ST 11C 0,409 40 C 5SV3644-3 191,–– 1 1 ST 11C 0,409 63 C 5SV3646-3 302,–– 1 1 ST 11C 0,409 80 C 5SV3647-3 624,–– 1 1 ST 11C 0,409 FI-Schutzschalter, Typ F, selektiv î 1P + N; AC 230 V N-Anschluss rechts 300 40 63 2 C 5SV3614-7 186,–– 1 1 ST 11C 0,205 80 80 C 5SV3617-7 574,–– 1 1 ST 11C 0,205 3P + N; AC 400 V N-Anschluss rechts 300 40 100 4 C 5SV3644-7 143,–– 1 1 ST 11C 0,409 80 C 5SV3647-7 818,–– 1 1 ST 11C 0,409 -25 10000 © Siemens AG 2015

7 Siemens · 2015 Anhang Artikelnummern-Verzeichnis inkl. Metallzuschläge und Exportkennzeichen ■ Übersicht   Artikel-Nr. Seite Metallzuschläge Exportkennzeichen ECCN AL 5SV3 5SV3111-6  4 L-A----- EAR99 N 5SV3111-6KL  4 L-A----- N N 5SV3311-6  4 L-A----- N N 5SV3311-6GV01  4 L-A----- N N 5SV3311-6KK12  5 L-A----- N N 5SV3311-6KL  4 L-A----- N N 5SV3312-3  6 L-A----- N N 5SV3312-6  4 L-A----- N N 5SV3312-6GV01  4 L-A----- N N 5SV3312-6KK01  5 L-A----- N N 5SV3312-6KK12  5 L-A----- N N 5SV3312-6KL  4 L-A----- N N 5SV3314-3  6 L-A----- N N 5SV3314-6  4 L-A----- N N 5SV3314-6GV01  4 L-A----- N N 5SV3314-6KK01  5 L-A----- N N 5SV3314-6KK12  5 L-A----- N N 5SV3314-6KL  4 L-A----- N N 5SV3316-3  6 L-A----- N N 5SV3316-6  4 L-A----- N N 5SV3316-6KK01  5 L-A----- N N 5SV3316-6KK12  5 L-A----- N N 5SV3316-6KL  4 L-A----- N N 5SV3317-3  6 L-A----- N N 5SV3317-6  4 L-A----- N N 5SV3317-6KK01  5 L-A----- N N 5SV3317-6KL  4 L-A----- N N 5SV3342-3  6 L-A----- N N 5SV3342-6  4 L-A----- N N 5SV3342-6GV01  4 L-A----- N N 5SV3342-6KK01  5 L-A----- N N 5SV3342-6KK12  5 L-A----- N N 5SV3342-6KL  4 L-A----- N N 5SV3344-3  6 L-A----- N N 5SV3344-6  4 L-A----- N N 5SV3344-6GV01  4 L-A----- N N 5SV3344-6GV02  4 L-A----- N N 5SV3344-6KK01  5 L-A----- N N 5SV3344-6KK12  5 L-A----- N N 5SV3344-6KL  4 L-A----- N N 5SV3346-3  6 L-A----- N N 5SV3346-6  4 L-A----- N N 5SV3346-6GV01  4 L-A----- N N 5SV3346-6KK01  5 L-A----- N N 5SV3346-6KK12  5 L-A----- N N 5SV3346-6KL  4 L-A----- N N 5SV3347-3  6 L-A----- N N 5SV3347-6  4 L-A----- N N 5SV3347-6KK01  5 L-A----- N N 5SV3347-6KK12  5 L-A----- N N 5SV3347-6KL  4 L-A----- N N 5SV3412-6  4 L-A----- EAR99 N 5SV3412-6KL  4 L-A----- N N 5SV3414-6  4 L-A----- EAR99 N 5SV3414-6KL  4 L-A----- N N 5SV3416-6  4 L-A----- EAR99 N 5SV3416-6KL  4 L-A----- N N 5SV3416-8  5 L-A----- N N 5SV3417-6  4 L-A----- EAR99 N 5SV3417-6KL  4 L-A----- N N 5SV3442-6  4 L-A----- N N 5SV3444-6  4 L-A----- N N 5SV3444-8  5 L-A----- N N 5SV3446-6  4 L-A----- N N 5SV3446-8  5 L-A----- N N 5SV3447-6  4 L-A----- N N 5SV3612-3  6 L-A----- N N 5SV3612-6  4 L-A----- N N 5SV3612-6KK01  5 L-A----- N N 5SV3612-6KL  4 L-A----- N N 5SV3612-8  5 L-A----- N N 5SV3614-3  6 L-A----- N N 5SV3614-6  4 L-A----- N N 5SV3614-6KK01  5 L-A----- N N 5SV3614-6KL  4 L-A----- N N 5SV3614-7  6 L-A----- N N 5SV3614-8  5 L-A----- N N 5SV3616-3  6 L-A----- N N 5SV3616-6  4 L-A----- EAR99 N 5SV3616-6KK01  5 L-A----- N N 5SV3616-6KL  4 L-A----- N N 5SV3616-8  5 L-A----- N N 5SV3617-3  6 L-A----- N N 5SV3617-6  4 L-A----- EAR99 N 5SV3617-6KK01  5 L-A----- N N 5SV3617-6KL  4 L-A----- N N 5SV3617-7  6 L-A----- N N 5SV3617-8  5 L-A----- N N 5SV3642-3  6 L-A----- N N 5SV3642-6  4 L-A----- N N 5SV3642-6KK01  5 L-A----- N N 5SV3642-6KK12  5 L-A----- N N 5SV3642-6KL  4 L-A----- N N 5SV3642-8  5 L-A----- N N 5SV3644-3  6 L-A----- N N 5SV3644-6  4 L-A----- N N 5SV3644-6KK01  5 L-A----- N N 5SV3644-6KK12  5 L-A----- N N 5SV3644-6KL  4 L-A----- N N 5SV3644-7  6 L-A----- N N 5SV3644-8  5 L-A----- N N Artikel-Nr. Seite Metallzuschläge Exportkennzeichen ECCN AL © Siemens AG 2015

8 Siemens · 2015 Artikelnummern-Verzeichnis inkl. Metallzuschläge und Exportkennzeichen Anhang Eine genaue Erläuterung des Metallfaktors finden Sie im Internet unter: www.siemens.com/automation/salesmaterial-as/catalog/de/terms_of_trade_de.pdf Unter  www.siemens.de/industrymall  sind die gültigen  Exportkennzeichen/Metallzuschläge eines Erzeugnisses tagesaktuell einsehbar. 5SV3646-3  6 L-A----- N N 5SV3646-6  4 L-A----- N N 5SV3646-6KK01  5 L-A----- N N 5SV3646-6KK12  5 L-A----- N N 5SV3646-6KL  4 L-A----- N N 5SV3646-8  5 L-A----- N N 5SV3647-3  6 L-A----- N N 5SV3647-6  4 L-A----- N N 5SV3647-6KK01  5 L-A----- N N 5SV3647-6KK12  5 L-A----- N N 5SV3647-6KL  4 L-A----- N N 5SV3647-7  6 L-A----- N N 5SV3647-8  5 L-A----- N N 5SV3742-6  4 L-A----- EAR99 N 5SV3744-6  4 L-A----- EAR99 N 5SV3746-6  4 L-A----- EAR99 N 5SV3746-6GV01  4 L-A----- N N 5SV3746-6KL  4 L-A----- N N 5SV3747-6  4 L-A----- EAR99 N 5SV3846-8  5 L-A----- N N Artikel-Nr. Seite Metallzuschläge Exportkennzeichen ECCN AL © Siemens AG 2015

9 Siemens · 2015 Anhang Verkaufs- und Lieferbedingungen ■ Übersicht Sie können über diesen Katalog die dort beschriebenen Produkte (Hard- und Software) bei der Siemens Aktiengesell-schaft nach Maßgabe der nachfolgenden Bedingungen erwer-ben. Bitte beachten Sie, dass für  den Umfang, die Qualität und die Bedingungen für Lieferungen und Leistungen einschließlich Software durch Siemens Einheiten/Regionalgesellschaften mit Sitz außerhalb Deutschlands ausschließlich die jeweiligen Allgemeinen Bedingungen der jeweiligen Siemens Einheit/Regionalgesellschaft mit Sitz außerhalb Deutschlands gelten. Die nachfolgenden Bedingungen gelten ausschließlich für Be-stellungen bei der Siemens Aktiengesellschaft. Für Kunden mit Sitz in Deutschland Es gelten die Allgemeinen Zahlungsbedingungen sowie die Allgemeinen Lieferbedingungen für Erzeugnisse undLeistungen der Elektroindustrie. Für Softwareprodukte gelten die Allgemeinen Bedingungen zur Überlassung von Software für Automatisierungs- und Antriebs-technik an Lizenznehmer mit Sitz in Deutschland. Für Kunden mit Sitz außerhalb Deutschlands Es gelten die Allgemeinen Zahlungsbedingungen sowie die Allgemeinen Lieferbedingungen von Siemens, Automation andDrives für Kunden mit Sitz außerhalb Deutschlands. Für Softwareprodukte gelten die Allgemeinen Bedingungenzur Überlassung von Softwareprodukten für Automation andDrives an Lizenznehmer mit Sitz außerhalb Deutschlands. Allgemein Die Abmessungen sind in mm angegeben. Die Angaben in Zoll (inch) gelten in Deutschland gemäß dem "Gesetz über Einheiten im Messwesen" nur für den Export.  Abbildungen sind unverbindlich. Soweit auf den einzelnen Seiten dieses Katalogs nichts anderes vermerkt ist, bleiben Änderungen, insbesondere der angegebe-nen Werte, Maße und Gewichte, vorbehalten. Die Preise gelten in  € (Euro) ab Lieferstelle, ausschließlich  Verpackung. Die Umsatzsteuer (Mehrwertsteuer) ist in den Preisen nicht ent-halten. Sie wird nach den gesetzlichen Vorschriften zum jeweils gültigen Satz gesondert berechnet. Wir behalten uns Preisänderungen vor und werden die jeweils bei Lieferung gültigen Preise verrechnen. Auf die Preise der Erzeugnisse, die Silber, Kupfer, Aluminium, Blei und/oder Gold enthalten, werden Zuschläge verrechnet, wenn die jeweiligen Basisnotierungen für diese Metalle über-schritten werden. Die Zuschläge bestimmen sich nach der Notierung und dem Metallfaktor des jeweiligen Erzeugnisses. Für die Berechnung des Zuschlags wird die Notierung vom Vortage des Bestelleinganges bzw. des Abrufs verwendet. Dem Metallfaktor ist zu entnehmen, ab welcher Notierung und mit welcher Berechnungsmethode die Metallzuschläge verrech-net werden. Der Metallfaktor ist, soweit einschlägig, bei den Preisangaben der jeweiligen Erzeugnisse angegeben. Im Internet finden Sie unter:  www.siemens.com/automation/salesmaterial-as/catalog/de/terms_of_trade_de.pdf   • eine genaue Erläuterung des Metallfaktors • den Text der Geschäftsbedingungen der Siemens AG. Exportvorschriften Die Vertragserfüllung seitens Siemens steht unter dem Vorbe-halt, dass der Erfüllung keine Hindernisse aufgrund von nationa-len oder internationalen Vorschriften des Außenwirtschafts-rechts sowie keine Embargos und/oder sonstige Sanktionen entgegenstehen. Der Besteller hat bei Weitergabe der von Siemens gelieferten Waren (Hardware und/oder Software und/ oder Technologie sowie dazugehörige Dokumentation, unabhängig von der Art und Weise der Zurverfügungstellung) oder der von Siemens erbrachten Werk- und Dienstleistungen (einschließlich techni-scher Unterstützung jeder Art) an Dritte im In- und Ausland die jeweils anwendbaren Vorschriften des nationalen und internatio-nalen (Re-) Exportkontrollrechts einzuhalten. In jedem Fall hat er dabei die (Re-) Exportkontrollvorschriften der Bundesrepublik Deutschland, der Europäischen Union und der Vereinigten Staaten von Amerika zu beachten.  Sofern für Exportkontrollprüfungen erforderlich, wird der Bestel-ler Siemens nach Aufforderung unverzüglich alle Informationen über Endempfänger, Endverbleib und Verwendungszweck der von Siemens gelieferten Waren bzw. erbrachten Werk- und Dienstleistungen sowie diesbezügliche Exportkontroll-beschränkungen übermitteln.  Der Besteller stellt Siemens von allen Ansprüchen, die von Be-hörden oder sonstigen Dritten gegenüber Siemens wegen der Nichtbeachtung vorstehender exportkontrollrechtlicher Ver-pflichtungen durch den Besteller geltend gemacht werden, in vollem Umfang frei und verpflichtet sich zum Ersatz aller Siemens in diesem Zusammenhang entstehenden Schäden und Aufwendungen, es sei denn, der Besteller hat die Pflichtverlet-zung nicht zu vertreten. Eine Umkehr der Beweislast ist hiermit nicht verbunden. Die in diesem Katalog geführten Produkte können den europäi-schen/deutschen und/oder den US-Ausfuhrbestimmungen un-terliegen. Jeder genehmigungspflichtige Export bedarf daher der Zustim-mung der zuständigen Behörden. Für die Erzeugnisse dieses Kataloges sind nach den derzeitigen Bestimmungen folgende Exportvorschriften zu beachten: Auch ohne Kennzeichen bzw. bei Kennzeichen "AL: N" oder "ECCN: N" kann sich eine Genehmigungspflicht, unter anderem durch den Endverbleib und Verwendungszweck der Güter, ergeben.  Über unser Online-Katalogsystem "Industry Mall" können Sie zu-sätzlich die Exportkennzeichen in der jeweiligen Beschreibung der Erzeugnisse vorab einsehen. Maßgebend sind jedoch die auf Auftragsbestätigungen, Lieferscheinen und Rechnungen angegebenen Exportkennzeichen "AL" und "ECCN". Änderungen und Irrtümer vorbehalten. AL Nummer der deutschen Ausfuhrliste Erzeugnisse mit Kennzeichen ungleich "N" sind ausfuhrgeneh-migungspflichtig.  Bei Softwareprodukten müssen generell auch die Exportkenn-zeichen des jeweiligen Datenträgers beachtet werden. Die mit "AL" ungleich "N" gekennzeichneten Güter unterliegen bei der Ausfuhr aus der EU der europäischen bzw. deutschen Ausfuhrgenehmigungspflicht. ECCN Nummer der US-Ausfuhrliste(Export Control Classification Number). Erzeugnisse mit Kennzeichen ungleich "N" sind in bestimmte Länder reexport-genehmigungspflichtig. Bei Softwareprodukten müssen generell auch die Exportkenn-zeichen des jeweiligen Datenträgers beachtet werden. Die mit "ECCN" ungleich "N" gekennzeichneten Güter unterlie-gen der US-Reexportgenehmigungspflicht. © Siemens AG 2015
