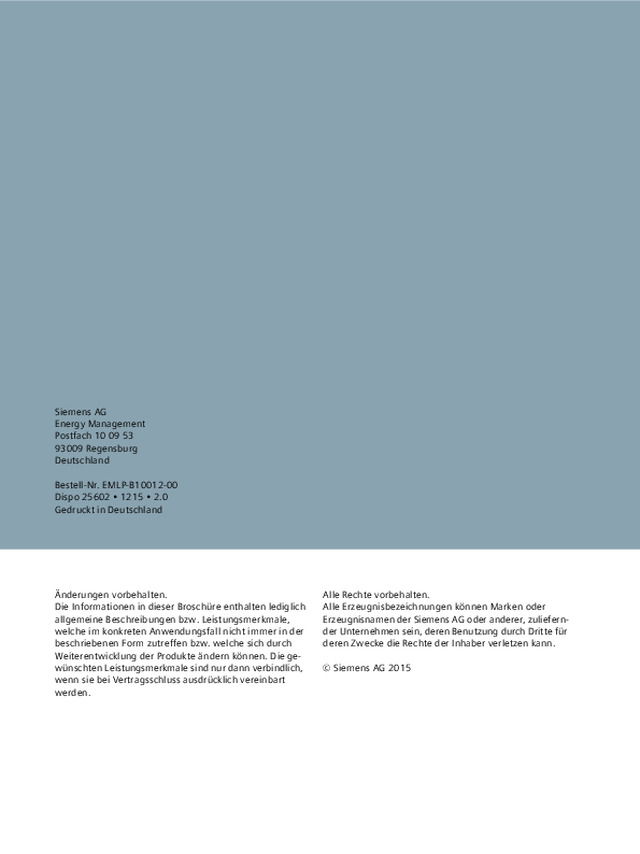

Siemens AG  Energy Management  Postfach 10 09 53  93009 Regensburg  Deutschland Bestell-Nr. EMLP-B10012-00  Dispo 25602 • 1215 • 2.0  Gedruckt in Deutschland Änderungen vorbehalten.  Die Informationen in dieser Broschüre enthalten lediglich  allgemeine Beschreibungen bzw. Leistungsmerkmale,  welche im konkreten Anwendungsfall nicht immer in der  beschriebenen Form zutreffen bzw. welche sich durch  Weiterentwicklung der Produkte ändern können. Die ge-  wünschten Leistungsmerkmale sind nur dann verbindlich,  wenn sie bei Vertragsschluss ausdrücklich vereinbart  werden. Alle Rechte vorbehalten.  Alle Erzeugnisbezeichnungen können Marken oder   Erzeugnisnamen der Siemens AG oder anderer, zuliefern-  der Unternehmen sein, deren Benutzung durch Dritte für  deren Zwecke die Rechte der Inhaber verletzen kann. © Siemens AG 2015

siemens.de/alpha3200 Totally Integrated Power – ALPHA Der Energieverteiler ALPHA 3200 Investitionssicher. Produktivitätssteigernd. Leistungsfähig.

Inhalt Investitionssicher durch Erfahrung 05 Ein leistungsfähiges Gesamtsystem 06 – 07 Produktivitätssteigernd   bis zum Betrieb   08 – 09  Durchdachte Technik 10 Zuverlässiger und umfangreicher Support 11

Der Energieverteiler ALPHA 3200 vereint  langjährige Entwicklungskompetenz im   Bereich Niederspannungs-Schaltanlagen   mit innovativer Technologie für eine opti- male Energieverteilung für Anwendungen  von bis zu 3.200 A. Unser durchgängiges   Gesamtportfolio umfasst damit Installations-  und Energieverteiler von 160 A bis 3.200 A.  Optimiert für  Gebäudeinfrastruktur

4 Energie intelligent  verfügbar machen Der Trend zum „Smart Building“ erfordert  eine flexible und kommunikationsfähige  Energieverteilung in Gebäuden. Die Anforde- rungen an die Energieverteilung – von der  Planung bis zum Betrieb – werden immer  größer, Normvorgaben immer komplexer.  Die Projektzyklen und Geschäftsprozesse   im Schaltanlagenbau beschleunigen sich  zunehmend. Mit unseren intelligenten Produkten und  Systemen für die Niederspannungs-Energie- verteilung unterstützen wir den Schaltan- lagenbauer, jede Anforderung zu erfüllen.  Technologiekompetenz gepaart mit lang- jähriger Erfahrung im Schaltanlagenbau so -  wie qualitativ hochwertige, normkonforme   Produkte machen den Energieverteiler   ALPHA 3200 zu einer sicheren Investition.

5 Investitionssicher  durch Erfahrung Highlights   ■ Investitionssicher durch   Tech nologiekompetenz    und langjährige Erfahrung   im  Schalt anlagenbau   ■ Erhöhte Produktivität durch  wirtschaftliches Gesamtsystem   ■ Leistungsfähig mit innovativen  Komponenten aus einer Hand   ■ Sicherheit fur Mensch und  Anlage mittels Bauartnach-  weis nach IEC 61439-1/-2 Durchgängiges, abgestimmtes   Gesamtsystem nach IEC 61439 Mit dem Energieverteiler ALPHA 3200  ergänzen wir unser Programm der Instal- lationsverteiler ALPHA und bieten damit  ein durchgängiges System bis 3.200 A,  dessen Gehäuse und Komponenten opti- mal auf einander abgestimmt sind. Die  Konfigu rationssoftware SIMARIS configu- ration unterstützt den Schaltanlagenbauer   während des gesamten Projektverlaufs –   von der Planung bis zum Betrieb. Der Bau- artnachweis der Schaltgerätekombination  erfolgt durch Prüfung nach IEC 61439. Leistungsfähig – der Energie -  verteiler ALPHA 3200 Für Anwendungen in der Gebäudeinfra- struktur wurde die Hauptsammelschiene  des Energieverteilers ALPHA 3200 opti- miert. Zudem wurden die Einbausysteme  ALPHA und damit die volle Flexibilität von  ALPHA in das System integriert. Weiterhin  erhöht die größere Oberfläche des Teil- leitersystems die Stromtragfähigkeit. Innovative und kommunikations -  fähige Komponenten Die innovativen Schutz-, Schalt-, Mess-   und Überwachungsgeräte aus dem  SENTRON-Portfolio erfüllen alle Anfor- derungen der modernen Energiever- teilung – ob kleine Bauform, flexible  Einbautechnik oder Kommunikations- fähigkeit für mehr Transparenz von   Anlagenzuständen und Energieflüssen. Vereinfachte Prozesse   im Schaltanlagenbau Die Software SIMARIS configuration unter- stützt bei der schnellen Konfiguration  des ALPHA 3200 – vom Gerüst bis zu den  Komponenten, vom Energieverteiler bis  zu den Installationsverteilern und von der  einfachen Planung über Bestellung und  Anlagenansichten bis zur Dokumentation  gemäß IEC 61439. Unser Portfolio bietet eine  durchgängige Energievertei- lung für Anwendungen in der  Gebäude infrastruktur mit den  Energie- und Installationsver- teilern ALPHA und innovativen  SENTRON Schutz-, Schalt-, Mess-  und Überwachungsgeräten.

6 Sicherungs-  Lasttrennschalter 3NJ4 Lasttrennschalter mit  Sicherungen 3NJ6 Offene   Leistungsschalter 3WL Messgeräte 7KM PAC Leistungsschaltertechnik  ACB oder MCCB  Leistentechnik   Festeinbau Leistentechnik   Stecktechnik Festeinbautechnik  Kompensationsfeld

7 Sicherungs-  Lasttrennschalter 3NP1 Haupt- und NOT-AUS-Schalter 3LD Lasttrennschalter 3KD Leitungsschutzschalter 5SL Einbausystem ALPHA   Energieverteiler ALPHA 3200 und SENTRON Schutz-, Schalt-,  Mess- und Überwachungsgeräte: Alle Produkte und Systeme   sind auf die vielfältigen und teils komplexen Anforderungen  im Schaltanlagenbau ausgelegt. Das durchgängige Portfolio  sorgt für einen einfachen, schnellen und höchst flexiblen  Einsatz. Die Software SIMARIS configuration unterstützt bei   der schnellen Konfiguration des ALPHA 3200. ProjektdatenProjektierungKalkulationDokumentation ALPHA 3200 – Ein leistungs-fähiges Gesamtsystem Kompaktleistungs-  schalter 3VA / 3VL Brandschutzschalter 5SM6 Fehlerstromschutzschalter 5SV3 / 5SM3

8 Produktivitätssteigernd  bis zum Betrieb Vereinfachte Prozesse   im Schaltanlagenbau  Die SIMARIS-Konfigurationssoftware   unterstützt den vollständigen Prozess   des Schaltanlagenbauers – von der   Projektierung über Kalkulation und   Angebotserstellung bis zur Anlagen- dokumentation gemäß IEC 61439. Die  Konfigurationssoftware umfasst dabei  sowohl Energie- als auch Installations- verteiler ALPHA. Zeitersparnis durch   menügeführte Projektierung Die Konfigurationssoftware SIMARIS  configuration lässt sich intuitiv bedienen.  Strukturierte Menüs und die grafische   Anzeige der Auswahloptionen vereinfa- chen und beschleunigen die Projektierung. Planungssicherheit durch   Fehlerprüfung Während der Konfiguration werden Fehler  automatisch angezeigt, die sofort korri- giert werden können. Die intelligente Vor-   auswahl der Geräte nach Festlegung der  Funktion und eine automatische Plat- zierung geben Planungssicherheit und  tragen dazu bei, Fehler zu vermeiden.   Die integrierte Verlustleistungsberech- nung optimiert die korrekte Planung   des Energieverteilers. Komfortable Angebotserstellung   durch Stückliste und Preiskalkulation Die bestellnummergenaue Konfiguration  der Geräte aus dem SENTRON-Portfolio   und die integrierte Preiskalkulation  be schleunigen die Angebotserstellung.  Auch die Kupferkalkulation erfolgt über   die Software. Zudem vereinfacht die  Erstellung einer Stückliste per Mausklick  die Bestellung.   11 22 33 44 Die Konfigurationssoftware   SIMARIS configuration bildet die   Grundlage für eine schnelle,  effektive Planung, Bestellung und  Realisierung des Energieverteilers  ALPHA 3200.

9 Schnell startbereit mit umfassender  Anlagendokumentation Ansichtszeichnungen wie Front- oder  Durchbruchansicht im DXF-Format oder  DWG-Format lassen sich in CAD-Program- men weiterverarbeiten, der Single-Line- Stromlaufplan sorgt für eine einfache  Anlagendokumentation. Entsprechende  Zertifikate und Prüfbescheinigungen  werden gemäß IEC 61439 zur Verfügung  gestellt. Sicherheit durch Zusatzprüfungen Der Energieverteiler ALPHA 3200 ist eine  Schaltgerätekombination mit Bauart- nachweis EN / IEC 61439-1/-2 und bietet  somit Sicherheit für Mensch und Anlage.  Die mechanische wie elektrische Prüf- abdeckung, u. a. Störlichtbogenprüfun- gen, reicht über die Normvorgaben  hinaus. Alle Zertifikate und gängigen  Nachweise stehen mit der Software   SIMARIS configuration zur Verfügung. Wertschöpfung nach Bedarf Der Energieverteiler ALPHA 3200 ist vor- montiert mit oder ohne Kupfer erhältlich.  Kupferzeichnungen können projektspezi- fisch ausgegeben werden. Damit kann  bereits vor Lieferung des Energievertei- lers mit der Fertigung begonnen werden.  Der Schaltanlagenbauer kann je nach  Anlage seine eigene Wertschöpfung frei  wählen. Umfassender Support Mit maßgeschneiderten Schulungsan- geboten unterstützen wir den Schalt- anlagenbauer. Bei Fragen steht unsere  Hotline ALPHA 3200 zur Verfügung. Highlights   ■ Planungssicherheit durch  integrierte Fehlerprüfung und  Verlustleistungsberechnung  dank intuitiver Software   ■ Zeitersparnis durch umfangrei- che Unterstützung während des  gesamten Projektlebenszyklus   ■ Umfassende Anlagendokumen- tation direkt aus der Software Die Lieferform bietet  dem Schaltanlagenbauer  Flexibilität im eigenen  Wertschöpfungsprozess. Vormontiert   mit Kupfer Vormontiert   ohne Kupfer Individuelle Pro- jektdokumentation Integrierte Kupfer-  zeichnungen Bauartnachweise  und Prüfzertifikate Cu

10 Durchdachte Technik Hohe Sicherheit für Personen und Anlagen Hohe Wirtschaftlichkeit bei Montage und Betrieb Dachblech mit Druckentlastung   im Störlichtbogenfall Patentiertes Verschlusssystem für  Einfach- oder Zentralverriegelung hält  zuverlässig Stand im Störlichtbogenfall Abschließbares Schwenkhebel- system zum Schutz vor unberech- tigter Bedienung Optimierte Einleiter-Hauptsammel- schienensysteme mit geringerem  Kupferbedarf für Integration des  Einbausystems ALPHA Bohrungsfreier Anschluss an  Hauptsammelschiene und Aufbau in  Teilleitersystemen für eine schnelle  Montage und erhöhte Stromtrag- fähigkeit bei sparsamem Kupfereinsatz Wartungsfreie Verbindungen der  Sammelschienen für einfache und  schnelle Montage Modulares Gehäuse, optimal abge- stimmt auf innovative kommunika- tionsfähige SENTRON-Komponenten

11 Zuverlässiger und  umfangreicher Support ALPHA 3200 Normen und Bestimmungen Bauartgeprüfte Schaltgerätekombination DIN EN (IEC) 61439-1/2  Luft- und Kriechstrecken Bemessungsstoßspannungsfestigkeit (U imp )  Überspannungskategorie  Verschmutzungsgrad 8 kV  III  3 Bemessungsisolationsspannung (U i ) 1.000 V Bemessungsbetriebsspannung (U e ) bis 690 V Sammelschiene  3-polig / 4-polig Hauptsammelschienen  Bemessungsströme (I n )  Bemessungsstoßstromfestigkeit (I pk )  Bemessungskurzzeitstromfestigkeit (I cw )   bis 3.200 A  bis 165 kA  bis 75 kA, 1 s Schutzart gemäß IEC 60529, EN 60529 bis  IP41   [belüftet]    IP54 [unbelüftet] Form der inneren Unterteilung gemäß IEC 61439-1, EN 61439-1, Abschnitt 7.7 bis Form 2b Gerüstvarianten Höhe  Tiefe 2.000 mm  600 mm Schutz gegen mechanische Schäden IEC 62262 IK 08  Blendenrahmen  IK 09  Dachblech  IK 10  Tür   Seitenwand   Rückwand Wir unterstützen den Schaltanlagenbauer während des gesamten Projektzyklus –   von der Planung über die Inbetriebnahme bis zum Betrieb – mit einem qualifizierten  24/7 Support. Sollten während des Projektverlaufs Fragen aufkommen, steht Ihnen   unser umfangreiches Service- und Supportportal wie auch die regionalen Ansprech- partner zur Verfügung. www.siemens.de/lowvoltage/support   – Internet   – Informations- und   Downloadcenter   – Newsletter   – Bilddatenbank   – Industry Mall   – Konfigurationen   – SIMARIS-Softwaretools   – Technical Support   Siemens Industry    – Online Support (SIOS)   – CAx-Download-Manager   – My Documentation Manager   – Support Request   – SITRAIN Portal Planung / Bestellung Betrieb / Service Training Information
