Energieeffizienz im Visier – messbar besser!

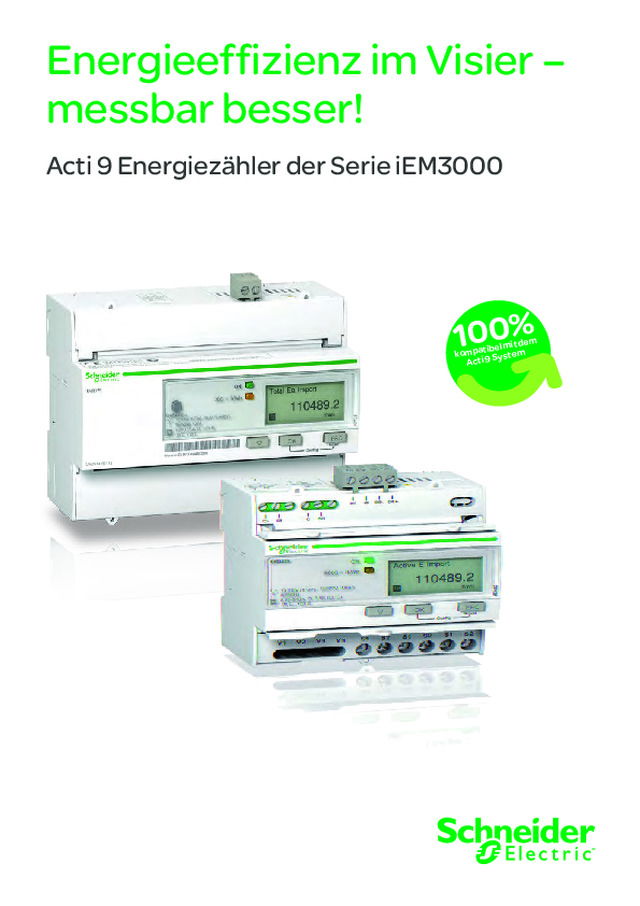

100% kompatibel mit dem Acti 9 System  Energieeffizienz im Visier –  messbar besser! Acti 9 Energiezähler der Serie iEM3000

Energiezähler der Serie iEM3000  Einfache Planung und flexibler Einsatz    Alle gängigen Anwendungen mit nur 23  Gerätevarianten    Alle Energiezähler unterstützen  Wechselstrom- (1- oder 2-Phasen) und Drehstromanwendungen (3-Phasen mit oder ohne N) Installationszeit, Kosten und Platz  sparen    Direktmessung bis 63 A (iEM3100) und 125 A  (iEM3300)    Wandlermessung (1 A oder 5 A) für beliebige  Nennströme größer 63 A (iEM3200)    Über Spannungswandler auch in der  Mittelspannung einsetzbar    Die Anordnung der Leistungsklemmen mit  Kunststoffkragen und Shutter erlaubt die Speisung mit Kammschiene (iEM31xx)    Übersichtliche und sichere Trennung von  Leistungs- (unten) und Steueranschlüssen (oben) Problemlos und sicher in Betrieb  nehmen    Galvanisch getrennte Stromeingänge  (iEM32xx)    Vertiefte Schrauben, Käfigklemmen und  Plombierabdeckungen für erhöhten Berührungsschutz    LED-Anzeigen bieten visuellen Status   (Betrieb und Übertragung) Klar und selbsterklärend    Grafikdisplay bietet Klartextanzeige der   Messwerte mit Einheit und Beschreibung    Einfache menügeführte Navigation für  Anzeige und Konfiguration Einfach und intelligent Alle iEM3100 Geräte sind  für Direktmessung bis   63 A geeignet. Eingänge für Direkt- messung (bis 63 A) für Fernauslesung    Impulsausgang LED-Statusan- zeigen Schutz vor Berührung  und Manipulation  Plombierklappe  für den  Kommunikationsstatus LED-Anzeigen mit Kunststoff-  kragen und   Shutter zur   Speisung mit   Kammschiene Versetzte   Käfigklemmen für einfachen  Anschluss von Leitungen mit  Aderendhülse Anschluss- öffnungen für den sicheren Halt auf  der Hutschiene Doppelte Fixierung iEM3110

Der neue Maßstab für die Energiezählung Energiezähler der Serie iEM3000  Energieeffizienz rechnet sich! Den unbestechlichen Nachweis dafür liefert die Messung. Die neuen Energiezähler iEM3000 setzen Maßstäbe, wenn es um Drehstromzählung geht. Sie machen die Verrechung von Energie sowie die Planung und Bewertung von Effizienzmaßnahmen einfach und rentabel und bieten in allen Varianten präzise Messvielfalt zum wirtschaftlichen Preis. Egal ob als beglaubigte MID konforme Verrechnungszählung, zur bilanzierten Überwachung von Photovoltaikanlagen, BHKWs oder Frequenzumrichtern mit Netzrückspeisung, als lokaler Mehrtarifzähler oder zur Verbrauchsüberwachung Ihrer Maschine. Energiezähler iEM3000 sind der zentrale Baustein für Energiemessung, Erfassung und Analyse gemäß ISO50001 und DIN EN 16247 zum Aufbau eines betrieblichen Energiemanagementsystems.Mit den iEM3000 rechnen sich Ihre Maßnahmen für mehr Energieeffizienz – nachweislich! Präzise Informationen    Genauigkeitsklasse 1,0 und 0,5S (IEC 62053- 21/22) für Wirkenergiemessung    Konformität mit Normen EN50470-1/3,   IEC 61557-12, IEC 62053-21/22, IEC 62053-23 Datensicherheit    Plombierabdeckung und Passwortschutz  verhindern Zugriff auf Anschlüsse (Spannung, Strom, E/As) und Konfiguration    Teilzähler mit Datum/Zeit der  letzten Rücksetzung, zur Prüfung von Einzelverbräuchen und Optimierungsmaßnahmen Robustes Design    Doppelte Rastklemme für sicheren Halt auf  der Hutschiene auch bei vertikaler Montage sowie gute Fixierung bei Erschütterungen    Gut geschützt für alle gängigen Anwendungen:   IP 40 für die Bedienfront, IP 20 für Schrankinnenseite Zuverlässig und genau „LäSSt  ES SIch m ESSEn ,   SO LäSSt  ES SIch v ERBESSERn “  (LORD KELvIn ) Energieeffizienz im visier    Potentiale ermitteln, Maßnahmen planen, Erfolge  überprüfen, nachhaltige Einsparungen erzielen    Wirtschaftliche Messstellen Schritt für Schritt  einführen und das betriebliche Energie-management kontinuierlich verbessern    Regenerative Erzeuger überwachen und   die Wirtschaftlichkeit bilanziert ermitteln Energieverbräuche von Kostenstellen, mietern oder Kunden transparent  ermitteln und verrechnen    Anreize schaffen durch Kostenaufteilung  nach dem Verursacherprinzip statt statischer Umlageschlüssel    Energieeffizientes Verhalten fördern durch  Veranschaulichung des Verbrauchverhaltens Unterstützt zahlreiche Protokolle:  Modbus, M-Bus, BACnet, LON MID-konform für   Verrechnungszählung 100 %  kompatibel mit der  Acti 9-Produktpalette

Der neue Maßstab für die Energiezählung messfunktionen    Gesamt- und Teilwirkenergiezähler zur Ermittlung  des Verbrauchverhaltens    4-Quadranten-Messung für eine differenzierte  Energiebilanz    FU-Rückspeisung, BHKW-, PV- und Wind- Anwendungen (Bezug/Abgabe)    Netzoptimierung von Wirk- und  Blindenergie (aktiv/reaktiv)    Zusätzliche Messdaten wie I, U, PQS, LF, f  zur Überwachung von Netzauslastung und Überlastverhalten mehrere t arife     Bis zu 4 verschiedene Tarifzeiten werden  mit getrennter Zählung unterstützt (Hoch-/Niedertarifzeit, Wochentag/-ende)    Tarifwahl durch digitalen Eingang, interne Uhr  oder Kommunikation Digitaleingang    Tarifumschaltung zur getrennten Erfassung von  bis zu 4 EVU-Tarifen, Prozessschritten oder unterschiedlichen Einspeisungen    Zustandserfassung von Schaltermeldungen, Tür- kontakten, Lüfterfilterüberwachen    Verwendung des Energiezählers als S0- Impulszähler für Messungen anderer Gewerke (Wasser, Luft, Gas, Dampf)    Rücksetzen des Teilwirkenergiezählers Digitalausgang    Zur Anzeige oder als Lastabwurf bei kW- Überlastalarm    Konfiguration als S0-Impulsausgang Intelligenter Alarm    kW-Überlastalarm zur Vermeidung von EVU- Vertragsstrafen oder Überlastauslösungen Vielseitig und kontaktfreudig Serie iEM3200 Wandlermessung  (1 A oder 5 A) Wandlermessung  (1 A oder 5 A) zur Erfassung  von S0-Impuls,  Tarifsignal, Teil- zähler-Reset oder  Statusmeldung Digitaleingang Programmierbarer  Digitalausgang für Protokolloptionen - Modbus RTU (RS485) - M-Bus - LON TP/FT-10 (FTT10) - BACnet MS-TP (RS485) Steckbare Kommunika- tionsklemme mit Klartextanzeige   für einfaches Ablesen Grafikdisplay als Pulsausgang  oder kW-Alarm Strom- anschlüsse Spannungs- anschlüsse iEM3255

Acti 9 Energiezähler iEM3100iEM3200iEM3300 iEM3110iEM3210iEM3310 iEM3115iEM3215 iEM3135iEM3235iEM3335 iEM3150iEM3250iEM3350 iEM3155iEM3255iEM3355 iEM3165iEM3265iEM3365 iEM3175iEM3275iEM3375 Breite (18 mm Modul, Befestigung Hutschiene)  5 / 5 / 8 5 / 5 5 / 5 / 8 Direktmessung Strom  (bis zu 63 A oder 125 A) 63 A / − / 125 A 63 A / − 63 A / − / 125 A Wandlermessung Strom  (1 A, 5 A) − / n / − − / n − / n / − Wandlermessung Spannung möglich − / n / − Genauigkeitsklasse Wirkenergie (kWh&kVArh / Gesamt-&Teilzähler) 1 / 0,5 S / 1 1 / 0,5 S 1 / 0,5 S / 1 4-Quadranten-Messung n n n n erweiterte Messfunktion (Strom, Spannung,  Leistung usw.) n n n n n Mehrtarifzähler(über interne Uhr) 4 4 4 4 4 Mehrtarifzähler(über Eingang / Kommunikation) 4 2 2 2 2 Anzeige (Zeilenanzahl) 3 kW-Überlastalarm 1 1 1 M-Bus-Protokoll n Modbus-Protokoll n n BACnet-Protokoll n LON-Protokoll n MID-konform (für Verrechnungszählung zugelassen) n n n n n n Digitale Eingänge Programmierbar – als Eingang zur Erfassung von S0-Impuls oder Tarifsignal 1 1 1 1 Nur Tarifsignal 2 Digitale Ausgänge Programmierbar –  als Pulsausgang oder kW-Alarm 1 1 1 Nur Pulsausgang 1 Funktion Erläuterungen zum Verständnis der Tabelle: Enthält eine Zelle einen einzigen Wert, so gilt dieser Wert für alle Acti 9 Energiezähler in der/den Kopfzeile/n. Bei Zellen mit mehreren Werten gelten die Werte von links nach rechts für die Acti 9 Gerätetypen, die von oben nach unten in jeder zugeordneten Kopfzelle aufgeführt sind. Beispiel: Bei einer Zelle mit „A / B / C“ gilt A für iEM31xx Geräte, B für iEM32xx Geräte und C für iEM33xx Geräte.
