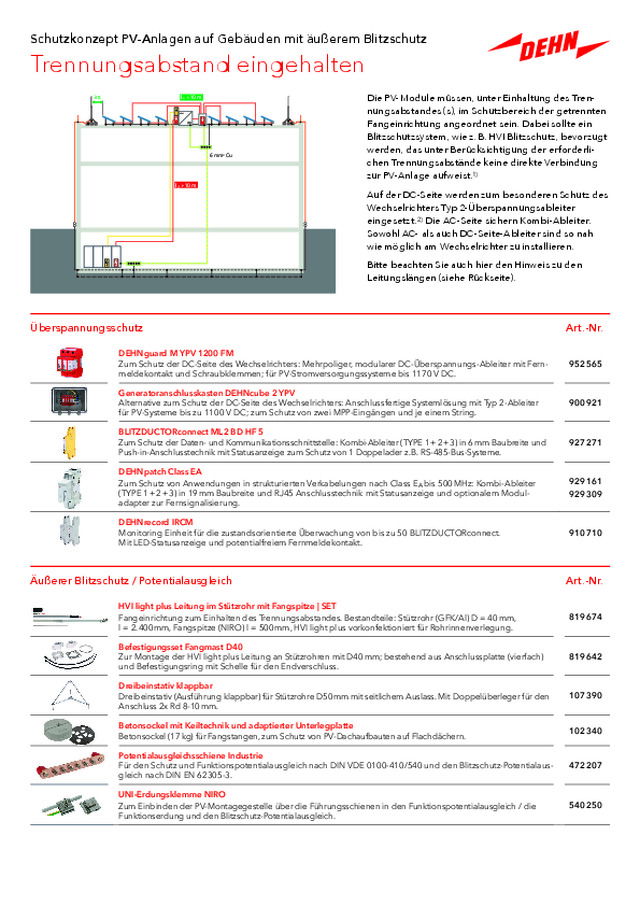

Schutzkonzept PV-Anlagen auf Gebäuden mit äußerem Blitzschutz
DEHN

Schutzkonzept PV-Anlagen auf Gebäuden mit äußerem Blitzschutz

Trennungsabstand eingehalten

DEHN

Schutzkonzept PV-Anlagen auf Gebäuden mit äußerem Blitzschutz

Veröffentlicht: 19. Juni 2024 · Kategorie: Flyer

Trennungsabstand eingehalten

Aus diesem Dokument

Schutzkonzept PV-Anlagen auf Gebäuden mit äußerem Blitzschutz Trennungsabstand eingehalten ≥s l₁ < 10 m 6 mm2 Cu l₂ > 10 m Die PV-Module müssen, unter Einhaltung des Trennungsabstandes (s), im Schutzbereich der getrennten Fangeinrichtung angeordnet sein. Dabei sollte ein Blitzschutzsystem, wie z. B. HVI Blitzschutz, bevorzugt werden, das unter Berücksichtigung der erforderlichen Trennungsabstände keine direkte Verbindung zur PV-Anlage aufweist.1) Auf der DC-Seite werden zum besonderen Schutz des Wechselrichters Typ 2-Überspannungsableiter eingesetzt.2) Die AC-Seite sichern Kombi-Ableiter. Sowohl AC- als auch DC-Seite-Ableiter sind so nah wie möglich am Wechselrichter zu installieren. Bitte beachten Sie auch hier den Hinweis zu den Leitungslängen (siehe Rückseite). Überspannungsschutz Art.-Nr. DEHNguard M YPV 1200 FM Zum Schutz der DC-Seite des Wechselrichters: Mehrpoliger, modularer DC-Überspannungs-Ableiter mit Fernmeldekontakt und Schraubklemmen; für PV-Stromversorgungssysteme bis 1170 V DC. 952 565 Generatoranschlusskasten DEHNcube 2 YPV Alternative zum Schutz der DC-Seite des Wechselrichters: Anschlussfertige Systemlösung mit Typ 2-Ableiter für PV-Systeme bis zu 1100 V DC; zum Schutz von zwei MPP-Eingängen und je einem String. 900 921 BLITZDUCTORconnect ML2 BD HF 5 Zum Schutz der Daten- und Kommunikationsschnittstelle: Kombi-Ableiter (TYPE 1 + 2 + 3) in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader z. B. RS-485-Bus-Systeme....
