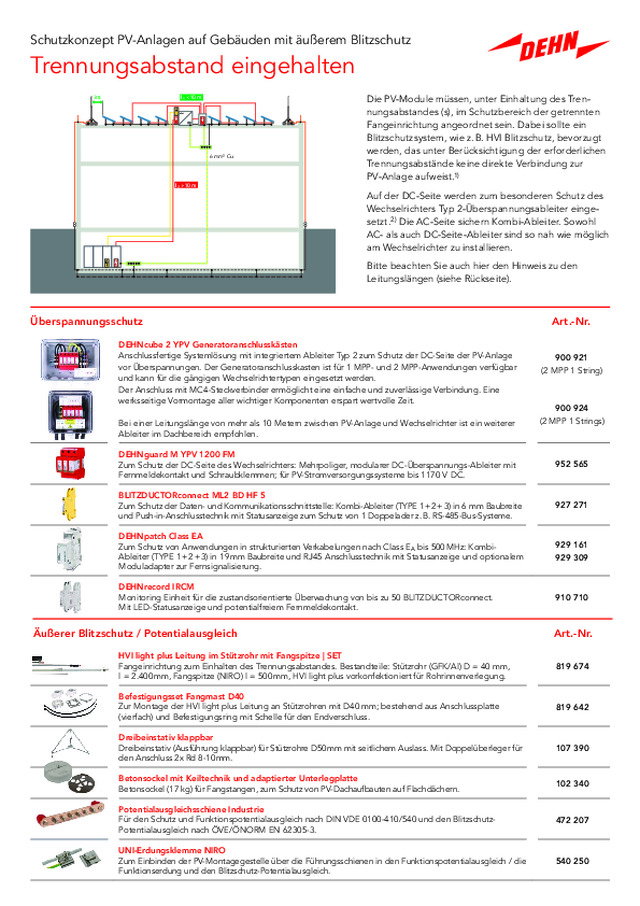

Schutzkonzept PV-Anlagen auf Gebäuden mit äußerem Blitzschutz
DEHN
Schutzkonzept PV-Anlagen auf Gebäuden mit äußerem Blitzschutz
Veröffentlicht: 7. August 2025 · Kategorie: Fachartikel
Aus diesem Dokument
Schutzkonzept PV-Anlagen auf Gebäuden mit äußerem Blitzschutz Trennungsabstand eingehalten ≥s l₁ < 10 m 66 mm mm²2 Cu Cu l₂ > 10 m Die PV-Module müssen, unter Einhaltung des Trennungsabstandes (s), im Schutzbereich der getrennten Fangeinrichtung angeordnet sein. Dabei sollte ein Blitzschutzsystem, wie z. B. HVI Blitzschutz, bevorzugt werden, das unter Berücksichtigung der erforderlichen Trennungsabstände keine direkte Verbindung zur PV-Anlage aufweist.1) Auf der DC-Seite werden zum besonderen Schutz des Wechselrichters Typ 2-Überspannungsableiter eingesetzt.2) Die AC-Seite sichern Kombi-Ableiter. Sowohl AC- als auch DC-Seite-Ableiter sind so nah wie möglich am Wechselrichter zu installieren. Bitte beachten Sie auch hier den Hinweis zu den Leitungslängen (siehe Rückseite). Überspannungsschutz DEHNcube 2 YPV Generatoranschlusskästen Anschlussfertige Systemlösung mit integriertem Ableiter Typ 2 zum Schutz der DC-Seite der PV-Anlage vor Überspannungen. Der Generatoranschlusskasten ist für 1 MPP- und 2 MPP-Anwendungen verfügbar und kann für die gängigen Wechselrichtertypen eingesetzt werden. Der Anschluss mit MC4-Steckverbinder ermöglicht eine einfache und zuverlässige Verbindung. Eine werksseitige Vormontage aller wichtiger Komponenten erspart wertvolle Zeit. Bei einer Leitungslänge von mehr als 10 Metern zwischen PV-Anlage und Wechselrichter ist ein weiterer Ableiter im Dachbereich empfohlen. Art.-Nr. 900 921 (2 MPP 1 String) 900 924 (2 MPP 1 Strings) DEHNguard M YPV 1200 FM Zum...
