Auswahlhilfe – Schutzkonzept für PV-Anlagen
DEHN

Auswahlhilfe – Schutzkonzept für PV-Anlagen

Verfügbarkeit sicherstellen, kostspielige Schäden vermeiden, lange Ausfallzeiten bei Neuinstallation und gleichzeitig normative Anforderungen nach DIN VDE 100-443, DIN VDE 0100-534 und DIN VDE 0100-712 erfüllen. Die Auswahlhilfe unterstützt Sie dabei, die richtigen Geräte für den Schutz der PV-Anlagen auszuwählen.

DEHN

Auswahlhilfe – Schutzkonzept für PV-Anlagen

Veröffentlicht: 17. März 2023 · Kategorie: Broschüre

Verfügbarkeit sicherstellen, kostspielige Schäden vermeiden, lange Ausfallzeiten bei Neuinstallation und gleichzeitig normative Anforderungen nach DIN VDE 100-443, DIN VDE 0100-534 und DIN VDE 0100-712 erfüllen. Die Auswahlhilfe unterstützt Sie dabei, die richtigen Geräte für den Schutz der PV-Anlagen auszuwählen.

Aus diesem Dokument

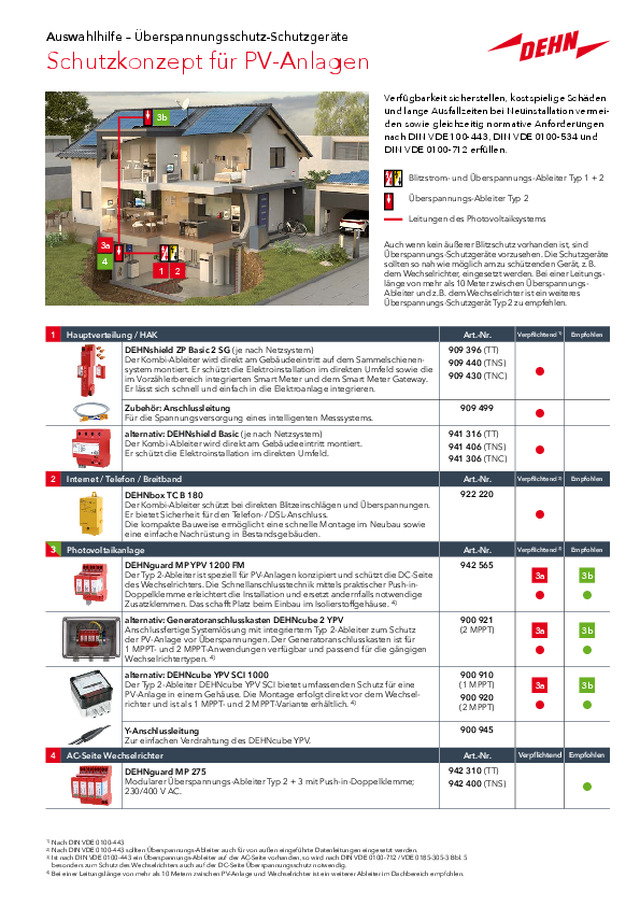

Auswahlhilfe – Überspannungsschutz-Schutzgeräte Schutzkonzept für PV-Anlagen Verfügbarkeit sicherstellen, kostspielige Schäden vermeiden, lange Ausfallzeiten bei Neuinstallation und gleichzeitig normative Anforderungen nach OVE E 8101 Abschnitt 443, 534 und 712. 3 Blitzstrom- und Überspannungs-Ableiter Typ 1 + 2 Überspannungs-Ableiter Typ 2 Leitungen des Photovoltaiksystems 1 3 2 4 Die Schutzgeräte sollten so nah wie möglich am zu schützenden Gerät, z. B. dem Wechselrichter, eingesetzt werden. Bei einer Leitungslänge von mehr als 10 Meter zwischen Überspannungs-Ableiter und z. B. dem Wechselrichter ist ein weiteres Überspannungs-Schutzgerät Typ 2 notwendig. Auch wenn kein äußerer Blitzschutz vorhanden ist, sind Überspannungs-Schutzgeräte vorzusehen. 1 Hauptverteilung / HAK DEHNshield Der Kombi-Ableiter wird direkt am Gebäudeeintritt montiert. Er schützt die Elektroinstallation im direkten Umfeld. Als mehrpoliger, anwendungsoptimierter Kombi-Ableiter ermöglicht er auch einen kompakten Blitzschutzpotentialausgleich inklusive Endgeräteschutz. 2 Internet / Telefon / Breitband DEHNbox TC B 180 Der Kombi-Ableiter schützt bei direkten Blitzeinschlägen und Überspannungen. Er bietet Sicherheit für den Telefon- / DSL-Anschluss. Die kompakte Bauweise ermöglicht eine schnelle Montage im Neubau sowie eine einfache Nachrüstung in Bestandsgebäuden. 3 Photovoltaikanlage DEHNguard MP YPV 1200 FM Dieser Typ 2-Ableiter wurde speziell für den Einsatz in PV-Anlagen entwickelt und schützt die...
