Datenblatt Daker DK
Sehen Sie hier alle wichtigen Informationen über die Kompakt USV Anlage Daker DK.

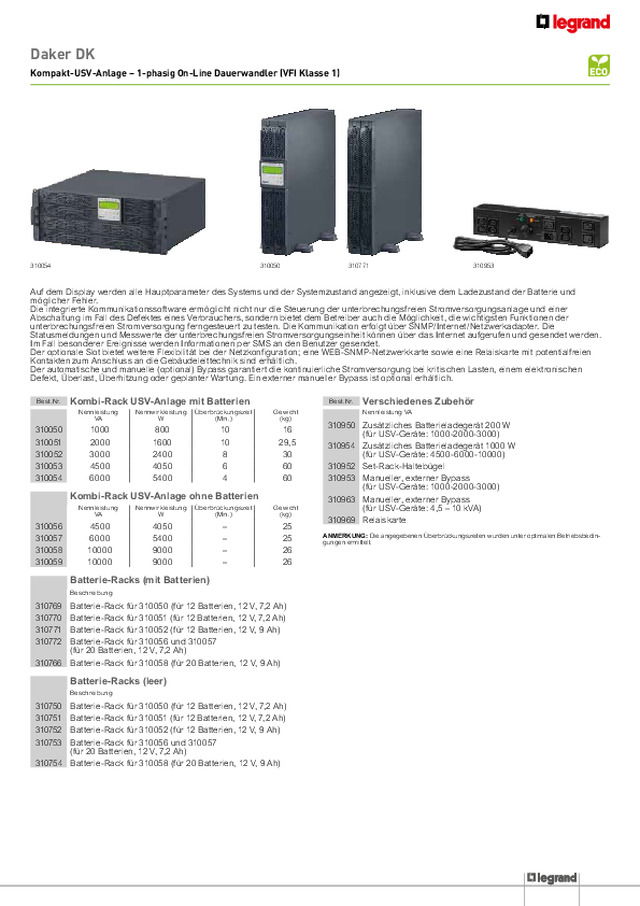

Daker DK Kompakt-USV-Anlage – 1-phasig On-Line Dauerwandler (VFI Klasse 1) 310953 310054 310050 310771 Auf dem Display werden alle Hauptparameter des Systems und der Systemzustand angezeigt, inklusive dem Ladezustand der Batterie und möglicher Fehler.Die integrierte Kommunikationssoftware ermöglicht nicht nur die Steuerung der unterbrechungsfreien Stromversorgungsanlage und einer Abschaltung im Fall des Defektes eines Verbrauchers, sondern bietet dem Betreiber auch die Möglichkeit, die wichtigsten Funktionen der unterbrechungsfreien Stromversorgung ferngesteuert zu testen. Die Kommunikation erfolgt über SNMP/Internet/Netzwerkadapter. Die Statusmeldungen und Messwerte der unterbrechungsfreien Stromversorgungseinheit können über das Internet aufgerufen und gesendet werden. Im Fall besonderer Ereignisse werden Informationen per SMS an den Benutzer gesendet. Der optionale Slot bietet weitere Flexibilität bei der Netzkonfiguration; eine WEB-SNMP-Netzwerkkarte sowie eine Relaiskarte mit potentialfreien Kontakten zum Anschluss an die Gebäudeleittechnik sind erhältlich.Der automatische und manuelle (optional) Bypass garantiert die kontinuierliche Stromversorgung bei kritischen Lasten, einem elektronischen Defekt, Überlast, Überhitzung oder geplanter Wartung. Ein externer manueller Bypass ist optional erhältlich. Best.Nr. Kombi-Rack USV-Anlage mit Batterien Nennleistung VA Nennwirkleistung W Überbrückungszeit (Min.) Gewicht (kg) 310050 1000 800 10 16 310051 2000 1600 10 29,5 310052 3000 2400 8 30 310053 4500 4050 6 60 310054 6000 5400 4 60 Kombi-Rack USV-Anlage ohne Batterien Nennleistung VA Nennwirkleistung W Überbrückungszeit (Min.) Gewicht (kg) 310056 4500 4050 – 25 310057 6000 5400 – 25 310058 10000 9000 – 26 310059 10000 9000 – 26 Batterie-Racks (mit Batterien) Beschreibung 310769 Batterie-Rack für 310050 (für 12 Batterien, 12 V, 7,2 Ah)310770 Batterie-Rack für 310051 (für 12 Batterien, 12 V, 7,2 Ah)310771 Batterie-Rack für 310052 (für 12 Batterien, 12 V, 9 Ah)310772 Batterie-Rack für 310056 und 310057 (für 20 Batterien, 12 V, 7,2 Ah) 310766 Batterie-Rack für 310058 (für 20 Batterien, 12 V, 9 Ah) Batterie-Racks (leer) Beschreibung 310750 Batterie-Rack für 310050 (für 12 Batterien, 12 V, 7,2 Ah) 310751 Batterie-Rack für 310051 (für 12 Batterien, 12 V, 7,2 Ah)310752 Batterie-Rack für 310052 (für 12 Batterien, 12 V, 9 Ah) 310753 Batterie-Rack für 310056 und 310057 (für 20 Batterien, 12 V, 7,2 Ah) 310754 Batterie-Rack für 310058 (für 20 Batterien, 12 V, 9 Ah) Best.Nr. Verschiedenes Zubehör Nennleistung VA 310950 Zusätzliches Batterieladegerät 200 W (für USV-Geräte: 1000-2000-3000) 310954 Zusätzliches Batterieladegerät 1000 W (für USV-Geräte: 4500-6000-10000) 310952 Set-Rack-Haltebügel310953 Manueller, externer Bypass (für USV-Geräte: 1000-2000-3000) 310963 Manueller, externer Bypass (für USV-Geräte: 4,5 – 10 kVA) 310969 Relaiskarte ANMERKUNG: Die angegebenen Überbrückungszeiten wurden unter optimalen Betriebsbedin-gungen ermittelt.
Daker DK Merkmale Kompakt-USV-Anlage – 1-phasig On-Line Dauerwandler (VFI Klasse 1) Best.Nr. 310050 310051 310052 310053 310056 310054 310057 310058 310059 Allgemeine Daten Nennleistung (VA) 1000 2000 3000 4500 6000 10000 Wirknennleistung (W) 800 1600 2400 4050 5400 9000 Wirkprinzip Dauerwandler Klasse 1 VFI-SS-111 Ausgangsspannung Sinus Systemaufbau Kombi-Rack Eingang Eingangsspannung 230 V (für 310059 400/230 V) Eingangsfrequenz 50 – 60 Hz, ± 5 % Autosensing Eingangsspannungsbereich 160 V – 288 V bei Volllast THDi Stromklirrfaktor 3 % Eingangsleistungsfaktor 0,99 Erweiterter Synchronisationsbereich Für die Synchronisierung mit einem vorgeschalteten Generator ist ein erweiterter Synchronisationsbereich von +/- 14 % einstellbar Ausgang Ausgangsspannung 230 V, ± 1 % Nennfrequenz 50/60 Hz (am LCD-Display einstellbar), +/- 0,1 % Crest-Faktor 1 : 3 Klirrfaktor Ausgangsspannung 3 % mit linearer Last Toleranz der Ausgangsspannung ± 1 % Bypass Automatischer Bypass und für die Wartung (OPTIONAL) - - - - - Batterien Erweiterungsmöglichkeit Überbrückungszeit ja Anz. Batterien 3 6 6 20 - 20 - - Batterie-Spannung/Typ 12 V, 7,2 Ah 12 V, 7,2 Ah 12 V, 9 Ah 12 V, 5 Ah - 12 V, 5 Ah - - Überbrückungszeit (Min.) 10 10 8 6 - 4 - - Kommunikation und Monitoring Display und Meldungen 4 Tasten und 4 LEDs zur Überwachung des Zustands der USV-Anlage in Echtzeit Kommunikationsschnittstellen Serielle Schnittstelle RS232, USB Serielle Schnittstelle RS232 Monitoring verfügbar Slot für Netzwerkkarte SNMP Mechanische Daten Abmessungen H x B x T (mm) 440 x 88 (2 HE) x 405 440 x 88 (2 HE) x 650 440 x 88 (2 HE) x 650 440 x 176 (4 HE) x 680 440 x 88 (2 HE) x 680 440 x 176 (4 HE) x 680 440 x 88 (2 HE) x 680 440 x 132 (3 HE) x 680 Abmessungen Batterie-RacksH x B x T (mm) 440 x 176 (4 HE) x 405 440 x 88 (2 HE) x 650 440 x 88 (2 HE) x 650 - 440 x 132 (3 HE) x 680 - 440 x 132 (3 HE) x 680 440 x 132 (3 HE) x 680 Nettogewicht (kg) 16 29,5 30 52 25 52 25 26 Umgebungsbedingungen Betriebstemperatur (°C) 0 – 40 °C Schutzgrad IP 21 Relative Luftfeuchtigkeit (%) 20 – 80 % nicht kondensierend Geräuschpegel in 1 m Abstand (BA) 50 Wärmeabgabe (BTU/h) 490 654 818 982 1310 1636 Zertifizierungen Normen EN62040-1, EN62040-2, EN62040-3 Gewicht ohne Batterien ANMERKUNG: Die angegebenen Überbrückungszeiten wurden unter optimalen Betriebsbedingungen ermittelt.
Daker DK Merkmale Überbrückungszeit-Tabelle & Abmessungen Modell Leistung Überbrückungszeit Anz. Racks und Abmessungen B x H x T (mm) Best.Nr. Daker DK 1000 VA 10 Min. 440 x 88 x 405 310050 1 Std. 22 Min. 440 x 88 x 405 + 440 x 176 x 405 310050 + 310769 2 Std. 44 Min. 440 x 88 x 405 + 440 x 176 x 405 (x 2) 310050 + 310769 (x 2) 4 Std. 22 Min. 440 x 88 x 405 + 440 x 176 x 405 (x 3) 310050 + 310769 (x 3) 5 Std. 52 Min. 440 x 88 x 405 + 440 x 176 x 405 (x 4) 310050 + 310769 (x 4) 2000 VA 10 Min. 440 x 88 x 650 310051 39 Min. 440 x 88 x 650 (x 2) 310051 + 310770 1 Std. 22 Min. 440 x 88 x 650 (x 3) 310051 + 310770 (x 2) 1 Std. 57 Min. 440 x 88 x 650 (x 4) 310051 + 310770 (x 3) 2 Std. 44 Min. 440 x 88 x 650 (x 5) 310051 + 310770 (x 4) 3000 VA 8 Min. 440 x 88 x 650 310052 34 Min. 440 x 88 x 650 (x 2) 310052 + 310771 1 Std. 6 Min. 440 x 88 x 650 (x 3) 310052 + 310771 (x 2) 1 Std. 33 Min. 440 x 88 x 650 (x 4) 310052 + 310771 (x 3) 2 Std. 3 Min. 440 x 88 x 650 (x 5) 310052 + 310771 (x 4) 4500 VA 10 Min. 440 x 88 x 650 + 440 x 132 x 680 310056 + 310772 31 Min. 440 x 88 x 650 + 440 x 132 x 680 (x 2) 310056 + 310772 (x 2) 56 Min. 440 x 88 x 650 + 440 x 132 x 680 (x 3) 310056 + 310772 (x 3) 1 Std. 30 Min. 440 x 88 x 650 + 440 x 132 x 680 (x 4) 310056 + 310772 (x 4) 6000 VA 8 Std.30 Min. 440 x 88 x 650 + 440 x 132 x 680 310057 + 310772 25 Min. 440 x 88 x 650 + 440 x 132 x 680 (x 2) 310057 + 310772 (x 2) 45 Min. 440 x 88 x 650 + 440 x 132 x 680 (x 3) 310057 + 310772 (x 3) 60 Min. 440 x 88 x 650 + 440 x 132 x 680 (x 4) 310057 + 310772 (x 4) 10000 VA 7 Min. 440 x 132 x 650 + 440 x 132 x 680 310058 + 310766 18 Min. 440 x 132 x 650 + 440 x 132 x 680 (x 2) 310058 + 310766 (x 2) 29 Min. 440 x 132 x 650 + 440 x 132 x 680 (x 3) 310058 + 310766 (x 3) 42 Min. 440 x 132 x 650 + 440 x 132 x 680 (x 4) 310058 + 310766 (x 4) 56 Min. 440 x 132 x 650 + 440 x 132 x 680 (x 5) 310058 + 310766 (x 5) 1000 VA, 2 Racks L 2 HE + 4 HE 3000 VA, 3 Racks L 2 HE + 2 HE + 2 HE 6000 VA, 2 Racks L 2 HE + 3 HE 10000 VA, 2 Racks L 3 HE + 3 HE TOWER-Version 1000 VA, 2 Racks H 6 HE (264 mm) 4500 VA, 3 Racks H 6 HE (264 mm) 6000 VA, 2 Racks H 7 HE (308 mm) 10000 VA, 2 Racks H 6 HE (264 mm) RACK-Version ANMERKUNG: Die angegebenen Überbrückungszeiten wurden unter optimalen Betriebsbedingungen ermittelt.
