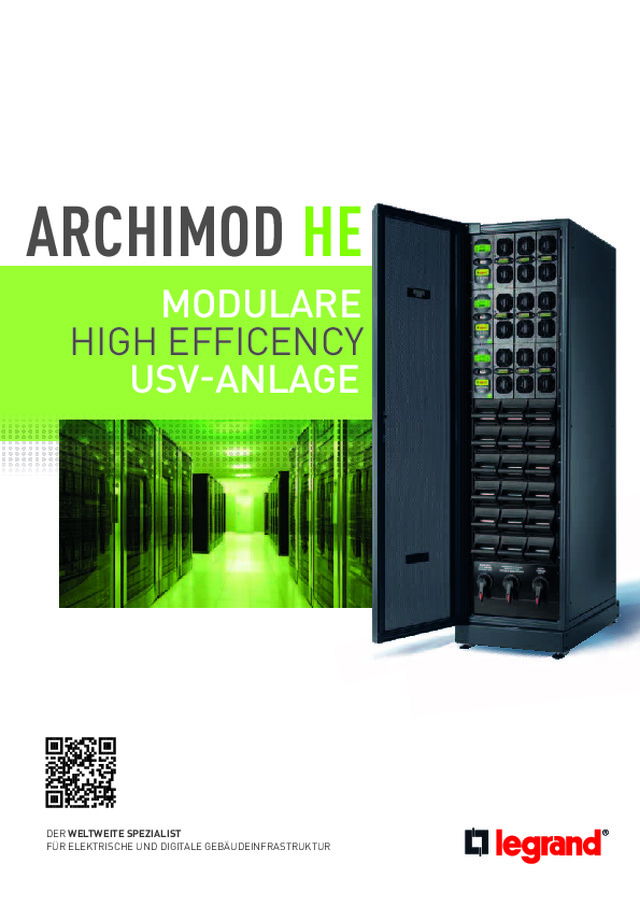

ARCHIMOD HE

HIGH EFFICENCY MODULARE  USV-ANLAGE ARCHIMOD  HE DER WELTWEITE SPEZIALISTFÜR ELEKTRISCHE UND DIGITALE GEBÄUDEINFRASTRUKTUR

2 2 Schon seit mehr als 20 Jahren beschäftigt sich  Legrand mit modularen USV-Anlagen und hat  seine Lösungen für diesen Bereich im Laufe der Jahre immer weiter entwickelt und verbessert. Das Ergebnis ist Hardware höchster Qualität und ein Konzept, das von erfahrenen Entwicklern ständig an die Anforderungen des Marktes ange-passt wird und dem Stand der Technik nicht nur entspricht, sondern hier neue Maßstäbe setzt. Mit einem Wirkungsgrad bis zu 96 % bei einem Leistungsfaktor von 1 sorgt das neue ARCHIMOD HE USV-System für bisher unerreichte Effizienz, energieoptimierten Einsatz und niedrige Betriebs-kosten. High Performance Komponenten aus eigener, auf höchste Qualität ausgelegter Fertigung garan-tieren die Verfügbarkeit der Komponenten und zuverlässigen Betrieb. Das strukturierte Design nutzt vorhandenen Platz optimal aus. HOHE Leistung HOHER Wirkungsgrad UMWELT bewusst DIE TECHNOLOGIE-EVOLUTION ARCHIMOD  HE

® 3 ARCHIMOD HE WWW.UPS.LEGRAND.COM HÖCHSTER WIRKUNGSGRAD Der Wirkungsgrad der ARCHIMOD HE gehört mit 96 % zu den höchsten, die derzeit im Markt zu finden sind und reduziert so die USV bedingten Energie-kosten ganz erheblich.  Sie ist sogar effizienter, als der Gesetz-geber fordert, denn die europäische Richtlinie schreibt nur einen Wert von 92 % vor. 96% LEISTUNGS- FAKTOR 1 kVA = kW MEHR LEISTUNG Die neue ARCHIMOD HE USV-Anlage  bietet mit einem Leistungsfaktor von 1 11 % mehr Wirkleistung als das Vor- gängermodell. USV % Last % Wirkungsgrad 79 81 83 85 87 89 91 93 95 97 100 75 50 25 20 Europäische Richtlinie (für USV von 40 200 kVA) ARCHIMOD HE

Die skalierbare, vollmodulare USV-Anlage ARCHIMOD HE wurde für den Einbau in ein 19"-Rack konzipiert und bietet hier eine Leistung von 20 bis 120 kW. Das System besteht aus einem Satz von Einschubkomponenten, dessen Module bereits vormontiert sind und sich optimal in die Gebäudeinfrastruktur einfügen. Durch den modularen Aufbau steigt nicht nur die Versorgungsverfügbarkeit, sondern auch die Flexibilität. Im Vergleich zu ande-ren Systemen werden zusätzlich die Be-triebskosten (TCO) reduziert. VOLL MODULARE USV-ANLAGE ARCHIMOD  HE

® 5 ARCHIMOD HE WWW.UPS.LEGRAND.COM 6 5 4 3 2 1 6 1  Steuereinschub Bestückt mit einem Mikroprozessor steuert dieser Einschub bis zu 3 Power Module. In Kombination mit einem Erweiterungseinschub ist eine Steue-rung von bis zu 6 Leistungsmodulen möglich. Er wurde zusätzlich mit einem Display und Multifunk-tionstastatur ausgestattet, die es ermöglichen, Betriebsparameter der gesamten USV-Anlage zu überwachen und zahlreiche Funktionen benutzer-spezifisch zu konfigurieren. Der Einschub arbeitet dabei parallel zu anderen Steuereinheiten mit deren zugeordneten Power Modulen. Auf der Front-seite befindet sich zusätzlich die ampelcodierte Statusanzeige, um den aktuellen Betriebszustand des USV-Systems auf den ersten Blick erkennen zu können. Eine serielle Schnittstelle RS232 dient als Kommunikationsport für Servicearbeiten. 2  Power Modul Trotz der hohen Nennleistung von 6,7 kW sind die Module in ihren Abmessungen extrem kompakt und handlich ausgeführt. Als Plug&Play Modul mit echter Hot Swap Funktionalität sind Installation oder Austausch besonders schnell und einfach möglich. Alle Module arbeiten im Halblastparal-lelbetrieb, wodurch eine maximale Verfügbarkeit erreicht wird. 3  Erweiterungseinschub Dieser Einschub arbeitet grundsätzlich mit einem Steuereinschub zusammen. Die Leistung eines Steuereinschubs erhöht sich so von 20 kW auf  40 kW. Auch die Redundanz der Einzelphasen lässt sich so realisieren. 4  Batterie Modul Jedes Batterie Modul enthält Batterien, die in Reihe mit anderen Modulen geschaltet werden. Die Redundanz ergibt sich aus parallelgeschalteten Modulreihen. Die Kompaktheit und Funktionalität der EASY-Plug-In Module erleichtert das Hand ling innerhalb des Racks. Der Ein- und Ausbau ist jederzeit im laufenden Betrieb möglich. 5  Anschlussfeld Am Aufstellort ist es möglich, die USV-Anlage für verschiedene Anschlusskonfigurationen bis zu einer Gesamtleistung von 40 kW (3-3phasig, 1-1phasig, 3-1phasig,1-3phasig) zu nutzen. Das dafür erfor-derliche Zubehör liegt bei. Alle Hauptschalter zur Bedienung und Freischaltung der Anlage bis hin zum Bypassschalter sind verfügbar. Auch ein externes Batteriesystem lässt sich hier anschließen. Das  System besitzt einen separaten Bypasseingang. 6  Kabeleinführung Im Anlagensockel befinden sich die Zuführungsöff-nungen für alle Leistungskabel. Eine Möglichkeit zur Zugentlastung ist hier ebenfalls vorgesehen. USV

6 ERWEITERBAR  SKALIERBAR  FLEXIBEL Die Leistung kann durch Hinzufügen von weiteren Power Modulen einfach und schnell mittels Plug & Play erhöht werden, ohne die USV-Anlage zu rekonfigurieren oder die Ins-tallation zu ändern. Überbrückungszeit Die Überbrückungszeit kann jeder-zeit durch Hinzufügen von Batterie-Modulen im USV-Rack oder durch Hinzufügen eines zusätzlichen modularen Batterie-Racks erhöht werden. Wie hoch sie im Einzelfall sein soll, ergibt sich durch die indivi-duellen Anlagenanforderungen und die jeweils benötigte Abgabeleis-tung. Zur Erweiterung der Über-brückungszeit auf mehrere Stunden stehen kompakte Batterieschränke mit Einzelblockaufnahme zur Ver-fügung. ARCHIMOD  HE ARCHIMOD HE 20 ARCHIMOD HE 40 ARCHIMOD HE 60 ARCHIMOD HE 80 ARCHIMOD HE 100 ARCHIMOD HE 120

® 7 ARCHIMOD HE WWW.UPS.LEGRAND.COM USV WWW.UPS.LEGRAND.COM Dank des einzigartigen Aufbaus der ARCHIMOD HE USV-Serie können unter-schiedliche Redundanzszenarien einge-richtet werden. So ist die höchste Verfüg-barkeit und Versorgungssicherheit ohne „Single Point-Of-Failure“ gewährleistet. REDUNDANZ Redundanz auf Einzelphasen Bei einem 3-phasigen System ist eine Redundanz je Einzelphase möglich. Fällt ein Power Modul aus, übernehmen andere Module auf der gleichen Phase die Arbeit des fehlerhaften Moduls. Redundanz einphasige Last Fällt in einem Stromversorgungs-system mit 1-phasigen Lasten ein Modul aus, bleibt die Last unter-brechungsfrei versorgt, da die Last von den verbliebenen Modulen aufgefangen wird.  LAST LAST Redundanz  der Steuerung Umfaßt das USV-System mehr als eine Steuereinheit, führt dessen Ausfall dazu, dass die von diesen gesteuerten Power Modulen abge-schaltet werden. Trotzdem ist der funktionale Betrieb des Systems nicht beeinträchtigt; lediglich die Abgabeleistung wird durch die Ab-schaltung der betroffenen Module reduziert. HIGH LEVEL Fehler Fehler Fehler L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3

8 ARCHIMOD  HE 3-phasige Modulare USV-Anlage (Dauerwandler VFI)  3 104 73 3 108 55 3 103 61 Artikelnummer SYSTEMSCHRÄNKE (LEER) Die Racks werden leer geliefert und sind für die in der Tabelle ange- gebene Nennleistung und max. Anzahl der Batterie Module ausgelegt. NENN-  LEISTUNG  KW ANZAHL  BATTERIE  MODULE ANZAHL  STEUER-  EINSCHÜBE ANZAHL  ERWEIT.-  EINSCHÜBE ANZAHL DER  PHASEN 3 104 58 20 12 1 - 1-1/3-3/3-1/1-3 3104 59 20 30 1 - 1-1/3-3/3-1/1-3 3 104 60 40 24 2 - 1-1/3-3/3-1/1-3 3 104 61 60 18 3 - 3-3 3 104 62 80 - 4 - 3-3 3 104 63 100 - 3 2 3-3 3 104 64 120 - 3 3 3-3 Rack beinhaltet 18 HE unbestückte Höheneinheiten BATTERIESCHRÄNKE BESCHREIBUNG 3 108 18 Leerer modularer Batterieschrank 3 108 21 Batterieschrank für 20 kW USV bestückt mit  21 x 94 Ah Long Life Batterien 3 108 22 Batterieschrank für 40-60 kW USV bestückt mit  21 x 94 Ah Long Life Batterien 3 108 23 Batterieschrank für 80 kW USV bestückt mit   21 x 94 Ah Long Life Batterien 3 108 24 Batterieschrank für 100-120 kW USV bestückt mit  21 x 94 Ah Long Life Batterien 3 108 65 Abdeckung für 3 unbestückte Batterie Slots 3 108 66 Set 3 Stück Blindplatte Power Modul ZUBEHÖR BESCHREIBUNG 3 108 73 6.7 kW Power Modul 3 108 76 Set 3 Stück Long Life Batterie Modul 3 108 64 Tür hinten 3 108 55 Set 3 Stück 9 Ah (5 Jahre Eurobat) Batterie Modul 3 108 56 Set 3 Stück leeres Batterie Modul 3 108 51 15 A Lade Modul ARCHIMOD HE 20 Nennleistung: 20 kWÜberbrückungszeit: 65 min1 19" Rack1 Steuereinheit3 Power Module 30 Batterie Module1 Anschlussfeld ARCHIMOD HE 40 Nennleistung: 40 kWÜberbrückungszeit: 21 min1 19“ Rack2 Steuereinheiten 6 Power Module 24 Batterie Module1 Anschlussfeld KONFIGURATIONSBEISPIELE ARCHIMOD HE 100 Nennleistung: 100 kWÜberbrückungszeit: 10 min2 19“ Racks3 Steuereinheiten2 Erweiterungseinschübe15 Power Module 36 Batterie Module1 Anschlussfeld ARCHIMOD HE 120 Nennleistung: 120 kWÜberbrückungszeit: 8 min2 19“ Racks3 Steuereinheiten3 Erweiterungseinschübe18 Power Module 36 Batterie Module1 Anschlussfeld ARCHIMOD HE 60 Nennleistung: 60 kWÜberbrückungszeit: 8 min1 19“ Rack3 Steuereinheiten9 Power Module 18 Batterie Module1 Anschlussfeld ARCHIMOD HE 80 Nennleistung: 80 kWÜberbrückungszeit: 14 min2 19“ Racks4 Steuereinheiten12 Power Module 36 Batterie Module1 Anschlussfeld ANMERKUNG: Die angegebenen Überbrückungszeiten wurden unter realistischen Auslastungsbedingungen gemessen und dienen lediglich als Anhaltspunkt. Rote Artikelnummern: neue Produkte.  Artikelnummern fett: lagernde Artikel mit kurzer Lieferzeit.

® 9 ARCHIMOD HE WWW.UPS.LEGRAND.COM USV Art.-Nr. 3 104 583 104 59 3 104 60 3 104 61 3 104 62 3 104 63 3 104 64 Allgemeine Daten Nennleistung (kVA) 20 40 60 80 100 120 Wirknennleistung(kW) 20 40 60 80 100 120 Nennleistung je Modul (kW) 6.7 pro Modul (20 kVA mit 3 Modulen), Power Faktor 1 Wirkprinzip On-line Dauerwandler Klasse 1 VFI-SS-111 Systemaufbau Modulares USV-System, erweiterbar und redundant im 19" Rack Hot-Swap fähig  Austausch von Power- und/oder Batterie Modulen ohne Abschaltung USV Eingang Eingangsspannung 380, 400, 415 V 3PH+N+PE   (oder 220, 230, 240 V 1PH)  380, 400, 415 V 3PH+N+PE Eingangsfrequenz 45-65 Hz ± 2 % autosensing Eingangsspannungsbereich 230 V + 15 %/-20 % 1PH400 V + 15 %/-20 % 3PH 400 V + 15 %/- 20 % 3PH Eingangsstromverzerrung ‹ 3 % Generatorbetrieb Erweiteter Synchronisationsbereich ± 14 % Eingangsleistungsfaktor › 0.99 ab 20 % Last Ausgang Ausgangsnennspannung 380, 400, 415 V 3PH+N+PE  (oder 220, 230, 240 V 1PH)  380, 400, 415 V 3PH+N+PE Wirkungsgrad  bis 96 % Ausgangsnennfrequenz 50/60 Hz ± 0.1 % Crestfaktor 3.5:1 Toleranz Ausgangsspannung ± 1 % Erlaubte Überlast 10 Minuten bei 125 % und 60 Sekunden bei 150 % (PF 0.9) Wirkungsgrad Eco-Mode  99 % Bypass NRE Automatisch, elektronisch, integrierter manueller Bypass Batteriesystem Batterie Module Plug & Play Batterietyp/Nennspannung VRLA - AGM/252 VDC Überbrückungszeit Frei konfigurierbar Ladetechnik Smart Charge Technology, 3-stufiger Ladezyklus Kommunikation und Monitoring Display/Meldungen 4 Zeilen/20 Zeichen, 4 Navigationstasten, mehrfarbige LED Statusanzeige, Alarmmeldungen, akustische Alamierung Kommunikations-Schnittstellen Je Steuereinheit: 2 x serielle Schnittstelle RS232, 1 Logik-Port, 5 potenzialfreie Kontakte, 2 Slots für Netzwerkkarte (optional) Backfeed Protection Hilfskontakt zur Ansteuerung Öffner/Schließer Notaus (EPO) Ja Monitoring Optional Physikalische Daten Abmessungen (H x B x T) (mm) 2080 x 570 x 912 (42 U) Installierbare Power Module 3 6 9 12 15 18 Installierbare Batterie Module bis zu 30 bis zu 24 bis zu 18 - - - Nettogewicht (kg) ink. Power Module 205 240 276 272 318 364 Umgebungsbedingungen Umgebungstemperatur/Luftfeuchtigkeit 0 - 40° C/0 - 95 % ohne Niederschlag Gehäuseschutzgrad IP 21 Geräuschpegel 1 m Abstand (dBA) 50 bis 65 Normen  EN 62040-1, EN 62040-2, EN 62040-3 ARCHIMOD  HE 3-phasige Modulare USV-Anlage (Dauerwandler VFI)

10 Kunden-  service Verlässlich Wir beliefern weltweit 150 Län-der und unterhalten in über 70 Ländern eigene Niederlassun-gen. Ein Team von qualifizierten Technikern ist rund um die Uhr an sieben Tagen in der Woche verfügbar, um Ihre USV-Anlagezu betreuen. So wird sicherge-stellt, dass Ihr System zu jeder Zeit Ihre kritischen Verbraucherversorgen kann. Umfassend Legrand bietet nicht nur leis-tungsfähige USV-Systeme und Dienstleistungen, sondern schafft auch hohen Mehrwert für Endkun-den, Handel und Handwerk. Dazu gehört ein niedriger Energiever-brauch ebenso wie ein flexibles, montage- und servicefreundliches Produktdesign. Mit rund 200.000 Katalogartikeln ist Legrand ein echter Systemlieferant, wenn es um die elektrische und digitale Gebäudeinfrastruktur geht. Maßgeschneidert Legrand bietet neben innovati-ver Hardware eine umfassende Palette kundenorientierter Dienstleistungen:-  Technische Unterstützung bei  der Projektierung -  Werkabnahmen, Prüfungen-  Service vor Ort, Tests, Inbe- triebnahmen, Abnahmen vor Ort - Technische Schulungen- Site Audits- Garantieerweiterungen-  Wartungs-/Dienstleistungs- verträge - Soforthilfe bei Notfällen

® 11 ARCHIMOD HE WWW.UPS.LEGRAND.COM USV STÖRUNGSBESEITIGUNG, NOTFALLIm Falle eines Notrufs garantiert unser weltweites Service-Netz-werk, dass Techniker und Ersatzteile so schnell wie möglich bei Ih-nen sind. Diese schnelle Hilfe steht täglich rund um die Uhr für Sie bereit. Nach Anschluss des Analysegeräts an Ihre ARCHIMOD HE ist unser Techniker in der Lage, dank leistungsstarker Diagnose-Software den Fehler schnell zu identifizieren. Dies und der modula-re Aufbau reduzieren die Reparaturzeit auf ein absolutes Minimum. Während der Instandsetzung werden, wenn nötig, defekte Teile ausgetauscht, Anpassungen und Upgrades durchgeführt, damit das USV-System sofort wieder störungsfrei arbeitet. VORBEUGEND, ON DEMANDUSV-Anlagen enthalten wie alle elektronischen Geräte Kompo-nenten, deren Lebensdauer begrenzt ist, und Teile, die in regel-mäßigen Abständen ausgetauscht werden müssen. Es ist darum unverzichtbar, eine regelmäßige vorbeugende Wartung durchzu-führen, um Ausfallzeiten zu vermeiden. Unsere Dienstleistungen umfassen alles, was hierfür nötig ist. Wir bieten unter anderem die Reinigung, IR Thermographie, Messungen unter Betriebsbe-dingungen, Funktionstests, Analyse der Logfiles und der Span-nungsqualität, Prüfung der Batterie, Upgrades für Hard- und Software des USV-Systems sowie die Erstellung eines Prüfproto-kolls an. Die vorbeugende Wartung ist dabei die kosteneffizientes-te Maßnahme zur Aufrechterhaltung Ihres Investments und zur Sicherung Ihres laufenden Geschäfts. Wartung TECHNISCHE TRAININGSWir führen Schulungen (auch vor Ort) durch, um einen sicheren und effizienten Betrieb Ihrer Anlage über viele Jahre sicher zu stellen. Regelmäßig finden auch Kurse in unseren Niederlassungen statt. Dort kann intensiv an USV-Schulungsgeräten geübt werden. Schulung Betreuung AUFSTELLUNG, INSTALLATIONWir führen eine umfassende Überprüfung der Umgebungsbedin-gungen am Aufstellort der USV-Anlage durch, um einen sicheren und fehlerfreien Betrieb zu gewährleisten. Unsere technischen Experten übermitteln dem Techniker vor Ort Empfehlungen und überwachen die Installation der USV-Anlage, bevor diese in Be-trieb genommen wird.  INBETRIEBNAHME, TEST, ABNAHMEUnsere Servicetechniker führen vor Ort strenge Tests durch und führen ein vollständiges Setup des USV-Systems aus, bevor dies endgültig in Betrieb geht. Eine Abnahme vor Ort wird unter Berück-sichtigung der individuellen Anforderungen durchgeführt.Die Inbetriebnahme von ARCHIMOD HE erfolgt durch qualifizierte Techniker, um einen reibungslosen Start zu gewährleisten. Nach der Übergabe des USV-Systems wird Ihnen ein Inbetriebnahme-protokoll ausgehändigt.

W14068 | W14068A T  © Legr and  05/2014 Ihr Partner in Österreich Legrand Austria GmbHFloridsdorfer Hauptstraße 1A - 1210  WienT 01 277 62F 01 277 62 - 225 Verkauf: T  01 / 277  62 - 100F  01 / 277  62 - [email protected] Technik:T  01 / 277  62 - 210F  01 / 277  62 - [email protected] www.legrand.at Ihr Partner in Deutschland Legrand GmbHAm Silberg 14D - 59494  SoestT  0  29  21 / 104 - 0F  0  29  21 / 104 - 202 Verkauf:T 01 80 / 3 22 17 - 30 F 01 80 / 3 22 17 - 33 [email protected] Technik:T 01 80 / 3 22 17 - 34 F  0  29  21 / 104 - [email protected] www.legrand.de Folgen Sie uns auf 9 ct pro Minute aus dem deutschen Festnetz, Mobilpreise können abweichen. Gemäß seiner Politik der ständigen Verbesserung behält sich Legrand das Recht vor, Maßangaben und Bauweisen ohne vorherige Ankündigung zu ändern. Alle Abbildungen, Beschreibungen, Größen-angaben und Gewichte in diesem Katalog dienen nur als Richtlinie.
