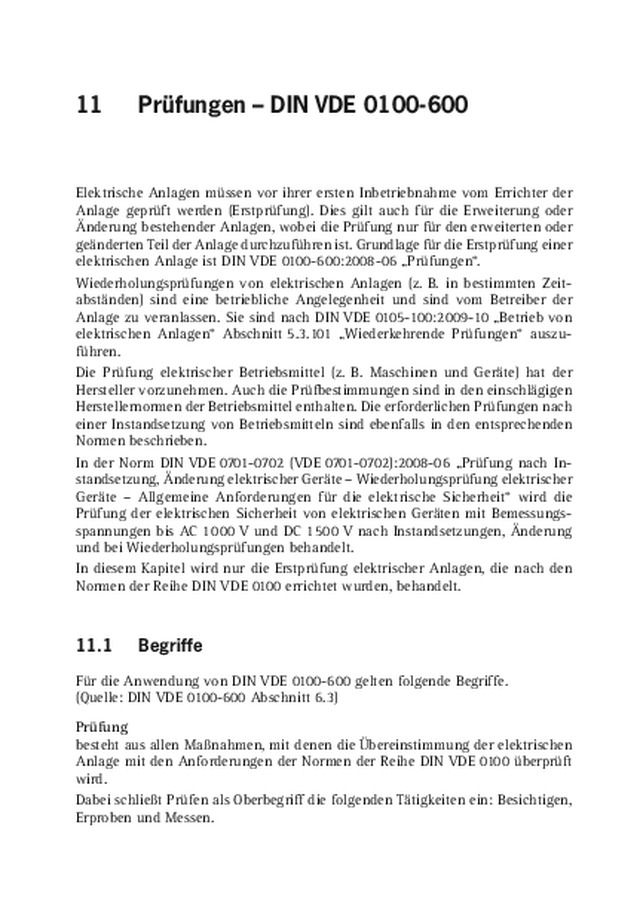

11   Prüfungen – DIN VDE 0100-600 Elektrische Anlagen müssen vor ihrer ersten Inbetriebnahme vom Errichter der Anlage geprüft werden (Erstprüfung). Dies gilt auch für die Erweiterung oder Änderung bestehender Anlagen, wobei die Prüfung nur für den erweiterten oder geänderten Teil der Anlage durchzuführen ist. Grundlage für die  Erstprüfung einer elektrischen Anlage ist DIN VDE 0100-600:2008-06 „Prüfungen“. Wiederholungsprüfungen von elektrischen Anlagen (z. B. in bestimmten Zeit-abständen) sind eine betriebliche Angelegenheit und sind vom Betreiber der Anlage zu veranlassen. Sie sind nach DIN VDE 0105-100:2009-10 „Betrieb von elektrischen Anlagen“ Abschnitt 5.3.101 „Wiederkehrende Prüfungen“ auszu-führen.Die  Prüfung elektrischer Betriebsmittel (z. B. Maschinen und Geräte) hat der Hersteller vorzunehmen. Auch die Prüfbestimmungen sind in den einschlägigen Herstellernormen der Betriebsmittel enthalten. Die erforderlichen Prüfungen nach einer Instandsetzung von Betriebsmitteln sind ebenfalls in den entsprechenden Normen beschrieben.In der Norm DIN VDE 0701-0702 (VDE 0701-0702):2008-06 „Prüfung nach In-standsetzung, Änderung elektrischer Geräte – Wiederholungsprüfung elektrischer Geräte – Allgemeine Anforderungen für die elektrische Sicherheit“ wird die Prüfung der elektrischen Sicherheit von elektrischen Geräten mit Bemessungs-spannungen bis AC 1 000 V und DC 1 500 V nach Instandsetzungen, Änderung und bei Wiederholungsprüfungen behandelt.In diesem Kapitel wird nur die Erstprüfung elektrischer Anlagen, die nach den Normen der Reihe DIN VDE 0100 errichtet wurden, behandelt. 11.1 Begriffe Für die Anwendung von DIN VDE 0100-600 gelten folgende Begriffe.(Quelle: DIN VDE 0100-600 Abschnitt 6.3) Prüfungbesteht aus allen Maßnahmen, mit denen die Übereinstimmung der elektrischen Anlage mit den Anforderungen der Normen der Reihe DIN VDE 0100 überprüft wird.Dabei schließt Prüfen als Oberbegriff die folgenden Tätigkeiten ein: Besichtigen, Erproben und Messen. 1573vde11.indd   347 01.09.2014   16:13:35

348 11 11  Prüfungen – DIN VDE 0100-600  Besichtigenist die Untersuchung der elektrischen Anlage mit allen Sinnen, um die richtige Auswahl und die ordnungsgemäße Errichtung der elektrischen Betriebsmittel nachzuweisen. Erproben und  Messenist das Durchführen von Maßnahmen, mit denen die ordnungsgemäße Funktion einer elektrischen Anlage nachgewiesen wird. Hierzu gehört auch die Ermittlung von Werten, die durch Besichtigen nicht festgestellt werden können, mit geeig-neten Messgeräten. Prüfberichtbesteht aus der Aufzeichnung der Ergebnisse aus Besichtigen, Erproben und Messen. Instandhaltungsind alle technischen und administrativen Maßnahmen, einschließlich deren Überwachung, die dazu vorgesehen sind, ein Teil in einem Zustand zu erhalten oder es wieder in einen Zustand zu bringen, mit dem es die gewünschte Funktion erfüllen kann. 11.2  Allgemeine Anforderungen an die Erstprüfung – Teil 600 Abschnitt 61 Eine elektrische Anlage muss während der Errichtung und nach Fertigstellung, bevor sie vom Benutzer in Betrieb genommen wird, geprüft werden. Dies gilt auch für die Erweiterung oder Änderung einer bestehenden Anlage, durch deren Prüfung nachgewiesen werden muss, dass die Änderung oder Erweiterungen der Normenreihe DIN VDE 0100 (VDE 0100) entsprechen und die Sicherheit der bestehenden Anlage nicht beeinträchtigt ist.Bei der Prüfung ist Folgendes zu beachten:   • Die Prüfung ist von einer  Elektrofachkraft durchzuführen, die entsprechende  Erfahrung besitzt und zur Durchführung der Prüfung befähigt ist.   • Den Prüfern müssen aussagefähige Unterlagen über die Anlage zur Verfügung  gestellt werden (z. B. Schaltpläne, Berechnungsunterlagen, Diagramme, Ta-bellen usw., soweit vorhanden).   • Die Prüfungen sind durchzuführen, damit eine Gefährdung von Personen und  Nutztieren oder eine Beschädigung von Eigentum sowie von Betriebsmitteln vermieden wird, auch wenn Fehler in Stromkreisen vorhanden sind.   • Die Messungen müssen mit normgerechten Messgeräten durchgeführt werden.   • Von der Prüfung ist ein Prüfbericht nach Teil 600, Abschnitt 61.4 sowie An- hang NB zu erstellen. 1573vde11.indd   348 01.09.2014   16:13:35

349 11 11.3  Besichtigen – Teil 600 Abschnitt 61.2 Auch die Reihenfolge der verschiedenen Prüfschritte ist von Bedeutung. Folgende Reihenfolge ist zu empfehlen:   •  Besichtigung   • Messung der Durchgängigkeit der Leiter nach DIN VDE 0100-410, Ab- schnitt 61.3.2   • Messung des  Isolationswiderstands nach DIN VDE 0100-410, Abschnitt 61.3.3   • Messungen im Zusammenhang mit dem Schutz durch SELV, PELV oder durch  Schutztrennung nach DIN VDE 0100-410, Abschnitt 61.3.4   • Messung des Widerstands bzw. der Impedanz von isolierenden Fußböden und  isolierenden Wänden nach DIN VDE 0100-410, Abschnitt 61.3.5   • Messungen im Zusammenhang mit dem Schutz durch automatische Abschal- tung der Stromversorgung nach DIN VDE 0100-410, Abschnitt 61.3.6   • Messungen im Zusammenhang mit dem zusätzlichen Schutz nach  DIN VDE 0100-410, Abschnitt 61.3.7   • Erprobungen nach VDE 0100-600, Abschnitt 61.3.1 Nach VDE 0100-600 muss die Besichtigung auf jeden Fall als Erstes durchgeführt werden. 11.3   Besichtigen – Teil 600 Abschnitt 61.2 Das Besichtigen ist der erste Teil der Prüfung und sollte bereits während der Errichtung der Anlage durchgeführt werden, weil zahlreiche Betriebsmittel im verbauten Zustand und nach der Fertigstellung der Gebäudeeinrichtung kaum noch zu sehen sind. Bei Anlagenteilen, die erst nach der Fertigstellung besichtigt werden, sollte die Besichtigung in spannungsfreiem Zustand der Anlage erfolgen. Beim Besichtigen sollten äußerlich erkennbare Mängel und Schäden an Betriebs-mitteln und offensichtliche Installationsfehler festgestellt werden.Die Anlagenteile, die Schutzzwecken dienen, sind besonders zu beachten und eingehend zu besichtigen. Auf folgende Details ist bei der Besichtigung zu achten:   • Schutz gegen elektrischen Schlag   • Vorhandensein von Brandabschottungen   • Auswahl der Leiter hinsichtlich Strombelastbarkeit   • Auswahl und Einstellung von Schutz- und Überwachungseinrichtungen   • richtige Anordnung von Schalt- und Trenngeräten 1573vde11.indd   349 01.09.2014   16:13:35

350 11 11  Prüfungen – DIN VDE 0100-600   • Auswahl der Betriebsmittel unter Berücksichtigung der äußeren Einflüsse   • Kennzeichnung von Neutralleiter, Schutzleiter und PEN-Leiter   • Vorhandensein von Schaltungsunterlagen und Warnhinweisen   • Kennzeichnung der Stromkreise   • ordnungsgemäße Leiterverbindungen   • Zugänglichkeit zur leichten Bedienung, Identifizierung und Wartung 11.4   Erproben und  Messen – Teil 600 Abschnitt 61.3 11.4.1 Allgemeine  Anforderungen Folgende Prüfungen (falls zutreffend) sind in der angegebenen Reihenfolge durchzuführen:   • Durchgängigkeit der Verbindungen der Schutzleiter, der Schutzpotentialaus- gleichsleiter und der Leiter des zusätzlichen Schutzpotentialausgleichs   • Isolationswiderstand der elektrischen Anlage   • Schutz durch SELV und PELV oder Schutztrennung   • Widerstand von isolierenden Fußböden oder Wänden   • Schutz durch automatische Abschaltung der Stromversorgung   • Zusätzlicher Schutz   • Spannungspolarität   • Phasenfolge   • Funktionsprüfung   • Spannungsfall Während der Prüfungen bzw. nach den Prüfungen ist ein Prüfbericht zu erstellen und so die Prüfung zu dokumentieren. 11.4.2   Durchgängigkeit der Leiter Hierbei sind nicht nur die stromführenden Leiter (in der Regel die Außenleiter) zu prüfen, sondern auch alle Schutzleiter, Schutzpotentialausgleichsleiter und Leiter für den zusätzlichen Potentialausgleich. Die Prüfung dient in erster Linie dazu, die korrekte Ausführung der Klemmstellen und Verbindungen nachzuweisen. Ein zulässiger Höchstwert für den Widerstand der Leiter ist nicht vorgegeben. Eine Ausnahme wird in VDE 0100-410, Abschnitt 415.2.2 gemacht. Dort wird für den Fall, dass Zweifel über die Wirksamkeit des zusätzlichen Schutzpotentialausgleichs besteht, gefordert, durch Messung nachzuweisen, dass die Widerstandswerte,  1573vde11.indd   350 01.09.2014   16:13:35
