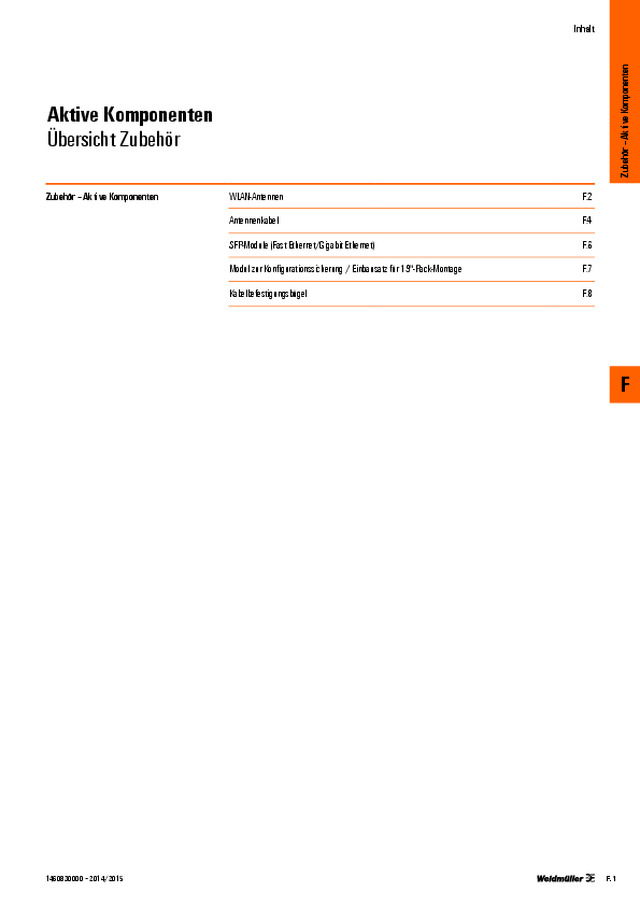

Inhalt Aktive Komponenten Übersicht Zubehör Zubehör – Aktive Komponenten WLAN-Antennen  F.2 Antennenkabel  F.4 SFP-Module (Fast Ethernet/Gigabit Ethernet)  F.6 Modul zur Konfigurationssicherung / Einbausatz für 19"-Rack-Montage  F.7 Kabelbefestigungsbügel  F.8 Zubehör – Ak tive K om ponent en F.1 1460830000 – 2014/2015 F

WLAN-Antennen Technische Daten Elektrische Daten Frequenzbereich (Mhz) Welligkeit Antennengewinn 3dB Öffnungswinkel (horizontal) 3dB Öffnungswinkel (vertikal) Vor/Rückwärtsverhalten Neigungswinkel Allgemeine Daten Abstrahlung Impedanz Polarisation Anschlusstyp Anschussposition Max. Belastbarkeit Mechanische Daten Abmessungen Gewicht Windlast Mastdurchmesser min. Mastdurchmesser max. Umgebungsbedingungen Anwendungsbereich Betriebstemperatur  Lagertemperatur IP Schutzklasse Gehäusematerial Radome Farbe Radome Material Material Bodenplatte Bestelldaten Modelle 802.11 b/g Wireless Antenne ; Omnidirektional 802.11 a/h Wireless Antenne ; Omnidirektional Hinweis: IE-ANT-O-BG-360-6-NF   IE-ANT-O-AH-360-5-NF   2400 - 2500 (Mhz) 1,8 6 dBi 360° 30° – 0° Omnidirektional 50 Ohm Vertikal 1 x N-Typ Buchse Unten 25 W 250 x 22 mm (Höhe x Durchmesser) 300 g Frontal: 3N @ 160 km/h, seitlich 3N 160 Km/h – – im Freien – 40 bis 80 °C – 40 bis 80 °C IP 67  RAL 7035 (Lichtgrau) Fiberglas – Typ Betriebstemperatur Best.-Nr. IE-ANT-O-BG-360-6-NF – 40 bis 80 °C 1367090000 Montagematerial im Lieferumfang enthalten 5150 - 5875 (Mhz) 1,7 5 dBi 360° 25° – 0° Omnidirektional 50 Ohm Vertikal 1 x N-Typ Buchse Unten 6 W 160 x 16 mm (Höhe x Durchmesser) 300 g Frontal: 7N @ 160 km/h, seitlich 7N @ 160 Km/h 38,1 mm 76,2 mm im Freien – 45 bis 70 °C – 45 bis 70 °C IP 64 RAL 9002 (Grauweiß) PP – Typ Betriebstemperatur Best.-Nr. IE-ANT-O-AH-360-5-NF  – 45 bis 70 °C 1367120000 Montagematerial im Lieferumfang enthalten WLAN-Antennen Zubehör – Ak tive K om ponent en F.2 1460830000 – 2014/2015 F

WLAN-Antennen Technische Daten Elektrische Daten Frequenzbereich (Mhz) Welligkeit Antennengewinn 3dB Öffnungswinkel (horizontal) 3dB Öffnungswinkel (vertikal) Vor/Rückwärtsverhalten Neigungswinkel Allgemeine Daten Abstrahlung Impedanz Polarisation Anschlusstyp Anschussposition Max. Belastbarkeit Mechanische Daten Abmessungen Gewicht Windlast Mastdurchmesser min. Mastdurchmesser max. Umgebungsbedingungen Anwendungsbereich Betriebstemperatur  Lagertemperatur IP Schutzklasse Gehäusematerial Radome Farbe Radome Material Material Bodenplatte Bestelldaten Modelle 802.11 a/b/g/h Wireless Antenne ; Direktional 802.11 a/b/g/h Wireless Antenne ; Omnidirektional Hinweis: IE-ANT-P-ABG-75-9-NF IE-ANT-O-ABG-360-7-NF   Band 1: 2400 - 2500 (Mhz) Band 2: 5150 - 5875 (Mhz) 2 9 dBi Band 1/2 75° Band 1 ; 55° Band 2 55° Band 1/2 15 dB Band 1/2 0° Band 1/2 Direktional 50 Ohm Vertikal 1 x N-Typ Buchse Unten 10 W 101 x 80 x 35 mm (Höhe x Breite x Tiefe) 110 g Frontal: 7N @ 160 km/h, seitlich 7N @ 160 Km/h 40 mm 60 mm im Freien – 40 bis 80 °C – 40 bis 80 °C IP 67 RAL 7044 (Grau) PC – Typ Betriebstemperatur Best.-Nr. IE-ANT-P-ABG-75-9-NF – 40 bis 80 °C 1367140000 Montagematerial im Lieferumfang enthalten Band 1: 2400 - 2500 (Mhz) Band 2: 5150 - 5875 (Mhz) Band 3: 3400 -3700 (Mhz) Band 4: 4900 - 5470 (Mhz) Band 5: 5470 - 5935 (Mhz) Band 1: 1.8  Band 2: 2 Band 3: 2 Band 4: 1.8 Band 5: 1.8 Band 1: 6 dBi Band 2: 6 dBi Band 3: 7 dBi Band 4: 8 dBi Band 5: 8 dBi – – – – Omnidirektional 50 Ohm Vertikal 1 x N-Typ Buchse Unten 75 W 50.6 x 86 mm (Höhe x Durchmesser) 300 g Frontal: 10N @ 160 km/h – – im Freien – 40 bis 80 °C – 40 bis 80 °C IP 68 RAL 7043 (Grau) ASA_SAN Edelstahl Typ Betriebstemperatur Best.-Nr. IE-ANT-O-ABG-360-7-NF – 40 bis 80 °C 1367130000 Montagematerial im Lieferumfang enthalten WLAN-Antennen Zubehör – Ak tive K om ponent en F.3 1460830000 – 2014/2015 F

IE-CC-NM-RPSMAM-2M    Technische Daten Elektrische Daten Impedanz Max. Betriebsfrequenz Signalverzögerung Dämpfung @ 2,4 Ghz Dämpfung @ 5 Ghz Mechanische Daten Länge Gewicht Min. Biegeradius (dauernd) Anschlusstyp Umgebungsbedingungen Betriebstemperatur  Installationstemperatur Flammbarkeit Halogen frei UV-Beständigkeit Materialdaten Außenmantel Außendurchmesser Bestelldaten Modelle Antennenkabel, 2m Länge, N-type (male) -- RP-SMA (male),  Impedanz 50 Ohm Antennenkabel, 4m Länge , N-type (male) -- RP-SMA (male),   Impedanz 50 Ohm Hinweis: 50 Ohm +/- 2 6 Ghz 4.08 ns/m ca. 0,55 dB/m ca. 0,87 dB/m 2 m  6,3 kg/100m 28 mm Anschluss 1: N-type Stecker Anschluss 2: RP-SMA Stecker –40 bis 85 °C –20 bis 60 °C IEC 60332-1, UL 1581 § 1080 (VW-1) IEC 60754 ISO 4892-2A LSFH (modified polyethylene) 5,7 mm Typ Best.-Nr. IE-CC-NM-RPSMAM-2M 1367110000 IE-CC-NM-RPSMAM-4M     50 Ohm +/- 2 6 Ghz 4.08 ns/m ca. 0,55 dB/m ca. 0,87 dB/m 4 m 6,3 kg/100m 28 mm  Anschluss 1: N-type Stecker Anschluss 2: RP-SMA Stecker –40 bis 85 °C –20 bis 60 °C IEC 60332-1, UL 1581 § 1080 (VW-1) IEC 60754 ISO 4892-2A LSFH (modified polyethylene) 5,7 mm Typ Best.-Nr. IE-CC-NM-RPSMAM-4M   1367100000 Antennenkabel Antennenkabel Zubehör – Ak tive K om ponent en F.4 1460830000 – 2014/2015 F

Zubehör – Ak tive K om ponent en F.5 1460830000 – 2014/2015 F

SFP-Module (Fast Ethernet/Gigabit Ethernet) Technische Daten Schnittstellen Ethernet-Ports 1 Steckverbinder Duplex-LC-Steckverbinder Glasfaser Fast Ethernet SFP-M SFP-S SFP-L Wellenlänge 1300 nm 1310 nm 1550 nm Max. TX  -18 dBm 0 dBm 0 dBm Min. TX  -8 dBm  -5 dBm  -5 dBm Empfangsempfindlichkeit  -34 dBm  -34 dBm  -34 dBm Link-Budget 26 dB 29 dB 29 dB Typische Distanzen 4 km  a) 40 km  b) 80 km  b) Systemreserve 0 dBm  -3 dBm  -3 dBm a)  50/125 μm or 62,5/125 μm, 800 MHz km bei 1300 nm Multimode-Glasfaserkabel b)  9/125 μm Singlemode-Glasfaserkabel Umgebungsbedingungen Betriebstemperatur -40 bis 85 °C (-40 bis 185 °F) Lagertemperatur -40 bis 85 °C (-40 bis 185 °F) Relative Umgebungsluftfeuchte 5 bis 95 % (nicht kondensierend) Zulassungen Sicherheit UL, TÜV Schifffahrt DNV, GL Gewährleistung Zeitraum 3 Jahre Bestelldaten Port-Varianten Typ Betriebs-  temperatur Best.-Nr. Fast Ethernet, Multimode,   LC-Steckver binder, 4 km IE-SFP-1FEMLC-T -40 bis +85 °C 1241450000 Fast Ethernet, Singlemode,   LC-Steckverbinder, 40 km IE-SFP-1FESLC-T -40 bis +85 °C 1241470000 Fast Ethernet, Singlemode,   LC-Steckverbinder, 80 km IE-SFP-1FELLC-T -40 bis +85 °C 1241480000 Technische Daten Schnittstellen Ethernet-Ports 1 Steckverbinder Duplex-LC-Steckverbinder oder Simplex-LC Glasfaser Gigabit-Ethernet SFP-SX SFP-LSX SFP-LX SFP-LHX SFP-10A SFP-10B SFP-20A SFP-20B Wellenlänge 850 nm 1310 nm 1310 nm 1310 nm TX   1310 nm,   Empf.   1550 nm TX   1550 nm, Empf.   1310 nm TX 1  310 nm, Empf.   1550 nm TX   1550 nm, Empf.   1310 nm Max. TX -4 dBm -1 dBm -3 dBm 1 dBm -3 dBm -2 dBm Min. TX -9,5 dBm - 9 dBm -9,5 dBm -4 dBm -9 dBm -8 dBm Empfangsempfindlichkeit -18 dBm -19 dBm -20 dBm -24 dBm -21 dBm -23 dBm Link-Budget 8,5 dB 10 dB 10,5 dB 20 dB 12 dB 15 dB Typische Distanzen 550 m  a) 2 km  b) 10 km  c) 40 km  c) 10 km  c) 20 km  c) Systemreserve 0 dBm -3 dBm -3 dBm -3 dBm -1 dBm -1 dBm a)   50/125 μm, 400 MHz km oder 62,5/125 μm, 500 MHz km @ 850 nm Multimode-Glasfaserkabel b)  62,5/125 μm, 750 MHz km @ 1310 nm Multimode-Glasfaserkabel c)  9/125 μm Singlemode-Glasfaserkabel  Hinweis: Die tatsächliche Kommunikationsentfernung hängt von verschiedenen Faktoren ab, wie dem Steck- verbinderverlust, dem verwendeten Kabel und dem Alter des Verkabelungs systems. Wir empfehlen die Ausfüh- rung einer Verbindungsbudget-Analyse und die Einrechnung einer 3 dB-Beaufschlagung für diese Faktoren. Umgebungsbedingungen Betriebstemperatur Standardmodelle: 0 bis 60 °C (32 bis 140 °F) Modelle mit er- weitertem Temperaturbereich: -40 bis 85 °C (-40 bis 185 °F) Lagertemperatur -40 bis 85 °C (-40 bis 185 °F) Relative Umgebungsluftfeuchte 5 bis 95 % (nicht kondensierend) Zulassungen Sicherheit UL, TÜV Schifffahrt DNV, GL Gewährleistung Zeitraum 3 Jahre Bestelldaten SFP-Varianten Typ Betriebs-  temperatur Best.-Nr. Gigabit-Ethernet, Multimode,   LC-Steckverbinder, 500 m IE-SFP-1GSXLC IE-SFP-1GSXLC-T 0 bis +60 °C -20 bis 75 °C 1241490000 1286700000 Gigabit-Ethernet, Multimode,   LC-Steckverbinder, 2 km IE-SFP-1GLSXLC IE-SFP-1GLSXLC-T 0 bis +60 °C -40 bis 85 °C 1241500000 1286710000 Gigabit-Ethernet, Singlemode,   LC-Steckverbinder, 10 km IE-SFP-1GLXLC IE-SFP-1GLXLC-T 0 bis +60 °C -40 bis 85 °C 1241510000 1286720000 Gigabit-Ethernet, Singlemode,   LC-Steckverbinder, 40 km IE-SFP-1GLHXLC IE-SFP-1GLHXLC-T 0 bis +60 °C -40 bis 85 °C 1241520000 1286730000 WDM-Typ, Gigabit-Ethernet, LC-Steckverbinder,  10 km, TX 1310 nm, Empf. 1550 nm,   muss mit IE-SFP-1G10BLC gepaart werden IE-SFP-1G10ALC IE-SFP-1G10ALC-T 0 bis +60 °C -40 bis 85 °C 1241530000 1286740000 WDM-Typ, Gigabit-Ethernet, LC-Steckver binder,  10 km, TX 1550 nm, Empf. 1310 nm,   muss mit IE-SFP-1G10ALC gepaart werden IE-SFP-1G10BLC IE-SFP-1G10BLC-T 0 bis +60 °C -40 bis 85 °C 1241540000 1286750000 WDM-Typ, Gigabit-Ethernet, LC-Steckver binder,  20 km, TX 1310 nm, Empf. 1550 nm,  muss mit IE-SFP-1G20BLC gepaart werden IE-SFP-1G20ALC IE-SFP-1G20ALC-T 0 bis +60 °C -40 bis 85 °C 1241550000 1286760000 WDM-Typ, Gigabit-Ethernet, LC-Steckver  binder,  20 km, TX 1550 nm, Empf. 1310 nm,   muss mit IE-SFP-1G20ALC gepaart werden IE-SFP-1G20BLC IE-SFP-1G20BLC-T 0 bis +60 °C -40 bis 85 °C 1241570000 1286770000 Gigabit Ethernet SFP-Module •  IEEE 802.3z-konform •  Symmetrische LVPECL-Ein- und Ausgänge •  TTL-Signal-Erkennungsanzeige •  Im Betrieb einsteckbarer Duplex-LC-Steckverbinder •  Klasse 1-Laser-Produkt; EN60825-1-konform Fast Ethernet SFP-Module •  IEEE 802.3u-konform •  Symmetrische PECL-Ein- und Ausgänge •  TTL-Signal-Erkennungsanzeige •  Im Betrieb einsteckbarer Duplex-LC-Steckverbinder •  Klasse 1-Laser-Produkt; EN60825-1-konform { ; u { ; u Zubehör – Ak tive K om ponent en F.6 1460830000 – 2014/2015 F

Modul zur Konfigurationssicherung / Einbausatz für 19“ Rack-Montage Technische Daten Grundlegender Betrieb Anschluss RS 232-RJ45-Port Konfiguration Über die Web-Konsole des managed Switches Spannungsversorgung Eingangsspannung 3 bis 5 V DC (über das RTS-Signal des RS 232 Ports) Technische Daten Gehäuse PVC-Formguss, Schutzart IP 40 Abmessungen B x H x T 32,5 x 97 x 12 mm (8,07 x 3,82 x 0,47 Zoll) Gewicht 50 g Befestigungsmöglichkeit M4-Schraube ( 4 mm) Kabellänge 35 cm (inkl. Stecker) Umgebungsbedingungen Betriebstemperatur 0 bis 60 °C (32 bis 140 °F) Lagertemperatur -20 bis 70 °C (-4 bis 158 °F) Relative Umgebungsluftfeuchte 5 bis 95 % (nicht kondensierend) Zulassungen EMV FCC Part 15, CISPR (EN55022) Class A EN61000-4-2 (ESD), Stufe 2; EN61000-4-3 (RS),  Stufe 3; EN61000-4-4 (EFT), Stufe 3; EN61000-4-5  (Überspannung), Stufe 3; EN61000-4-6 (CS), Stufe 3 Gewährleistung Zeitraum 5 Jahre Bestelldaten Modelle Typ Best.-Nr. Externes Sicherungs- und Wiederherstellungsmodul EBR-MODULE RS232 1241430000 %  Technische Daten Technische Daten Abmessungen B x H x T 481 x 177,8 x 202,4 mm Bestelldaten Modelle Typ Best.-Nr. Einbausatz für 19" Rack-Montage RM-KIT 1241440000 Einbausatz für 19" Rack-Montage •  Zur Montage hutschienenbasierter Geräte in 19" Racks Externes Modul zur Speicherung und Wiederherstellung der Konfiguration •  Reduzierte Systemausfallzeiten durch eine einfache  Rekonfiguration im Falle des Austauschs von Geräten •  Plug & Play-Systemsicherung und -Wiederherstellung •  Kompaktes und robustes Design •  Verwendbar für alle Weidmüller gemanagte Switche und WLAN Komponenten Zubehör – Ak tive K om ponent en F.7 1460830000 – 2014/2015 F

Kabelbefestigungsbügel IE-CFK-05 Kabelbefestigungsbügel •  Schnelle und einfache Fixierung der Ethernet-Kabel  an industriellen Switchen durch Einklemmen der  Kabelisolation •  Entkoppelung der Ethernet-Kabel von unharmonischen  Schwingungen in vibrierenden Anwendungen •  Zuverlässige Kontaktierung der Anschlüsse auch bei  Vibration • Bis zu 10 Kabel gleichzeitig fixierbar (2 pro Fixiernut) •  Fixierung auf der Tragschiene mittels Weidmüller- Standard Endwinkel (im Lieferumfang enthalten) Technische Daten Allgemeine Daten Verwendung Max. Aufbauhöhe Steckverbinder Max. anschließbare Kabel Klemmbarer Kabeldurchmesser Mechanische Daten Abmessungen (B x H x T) Gewicht Montage Umgebungsbedingungen Flammbarkeit Vibration Schock Material Basismaterial Farbe Bestelldaten Hinweis Verwendbar mit allen Weidmüller BasicLine Switches der Familien BL05/06/08  40 mm (bei 70 mm Switch-Einbautiefe) 10 (2 pro Fixiernut) 5 mm bis max. 6,8 mm 50 mm x 95 mm x 157 mm 92 g TS 35 (Haltwinkel zur Montage im Lieferumfang enthalten) V-0 (UL 94) IEC 600068-2-6 IEC 600068-2-27 PA GF30 (Glasfaser verstärkter Kunststoff) schwarz Typ VPE Best.-Nr. IE-CFK-05 1 1339610000 Lieferumfang:  1 x Kabelbefestigungsbügel / 1 x Haltewinkel zur Montage auf Hutschiene /   5 x Kabelbinder für zusätzliche Fixierung 95 50 156, 7 14,3 Zubehör – Ak tive K om ponent en F.8 1460830000 – 2014/2015 F
