Acero pur Edelstahl-Türstation

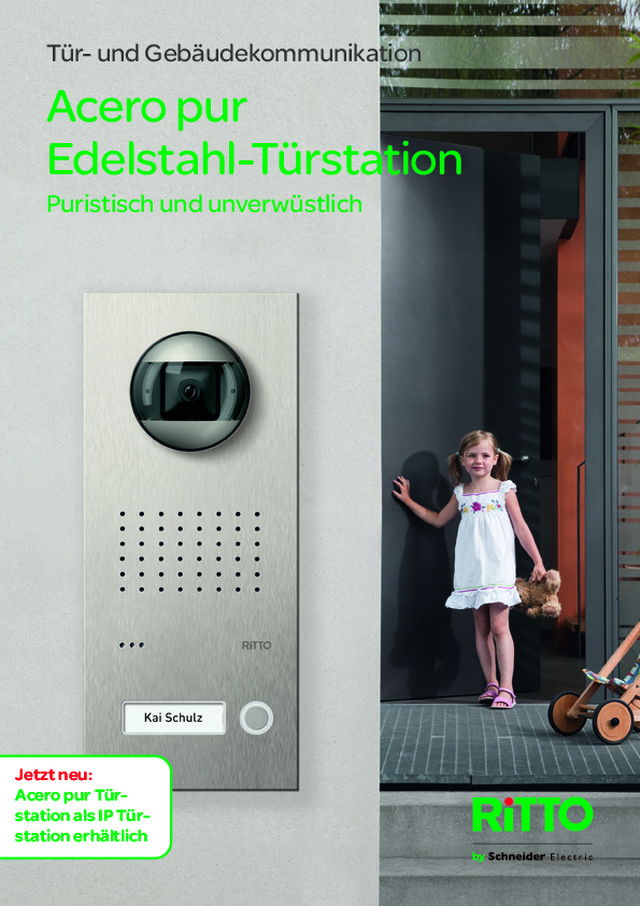

Acero pur Edelstahl-Türstation Tür- und Gebäudekommunikation Puristisch und unverwüstlich Jetzt neu: Acero pur Tür - station als IP Tür- station erhältlich Jetzt neu: Acero pur Tür - station als IP Tür- station erhältlich

Aushängeschild anspruchsvollster Architektur

Tür- und Gebäudekommunikation | 09.2011 Acero pur Edelstahl-Türstation | 3 Puristisch, individuell, unverwüstlich Puristisch und unverwüstlich sind zwei Eigen- schaften, die gerade bei einer Türstation attraktive Vorteile darstellen. Eine einfache, klare Formensprache ohne überflüssige Details kombiniert mit einer hochwertigen, starken und robusten Edelstahlplatte – einfach pur. So klar und reduziert, dass Sie das Aushängeschild auch anspruchsvollster Architektur darstellt. Über die Vielzahl an Individualisierungsmöglich- keiten bietet sie zudem maximale Flexibilität. Freie Wählbarkeit der Abmessungen sowie einfache Integration umfangreicher Funktions- module und Klingeltasten bis hin zu individuellen Gravuren machen sie zur perfekten Individual- Lösung. Versenkte Klingeltasten, eine plane Oberfläche ohne zusätzliche Elemente und ein extrem widerstandsfähiges Material sorgen für einen erhöhten Vandalismusschutz. Mit der neuen Acero pur Edelstahl-Türstation erweitert Ritto die erfolgreiche Acero Serie um eine Designlinie. Puristisch und unverwüstlich Türsprechanlagen von Ritto – direkt einsatz- bereit für die TwinBus Installation Sofort einsatzbereit Praktisch vorverdrahtet Türsprechanlagen von Ritto sind Komplettlösungen. Direkt einsatzbereit für die einfache und zeitsparende TwinBus Installation. So auch die Acero pur Edelstahl-Türstation – denn ob Standard-Lösung oder frei individualisiert: alle Komponenten der Türstation kommen aus der Hand eines Spezialisten, sind perfekt aufeinander abgestimmt und bereits vorverdrahtet. Das bedeutet: Türstation auspacken, anschließen, fertig!

4 | Acero pur Edelstahl-Türstation 09.2011 | Tür- und Gebäudekommunikation Robuste Bauweise – praxisnah aufgebaut • Elegantes und reduziertes Design • 2,5 mm starke Edelstahl-Platte • Erhöhter Vandalismusschutz durch widerstandsfähige Bauweise • Praktische Vorverdrahtung aller Komponenten Modernste Technologie • Einfachste, sichere und schnellste Montage durch zukunftssichere TwinBus Technologie • 1-Mann-Inbetriebnahme • Vollständige Rückwärtskompatibilität mit bereits installierten TwinBus Anlagen Vom Spezialisten, made in Germany • Alle Komponenten kommen aus der Hand eines Spezialisten: von Ritto – made in Germany! TwinBus ist die perfekte Technologie, um allen Anforderungen an intelligente Gebäudekommu- nikation gerecht zu werden. Clever in den tech- nischen Möglichkeiten, einfach in der Montage und Installation, zukunftssicher für nahezu grenzenlose Anwendungsbereiche. Durch die flexible Bustechnologie kann eine Anlage jeder- zeit um zusätzliche Funktionen oder Teilnehmer erweitert werden. Neues Design – bewährte Technik Die Top Vorteile im Überblick ®

Tür- und Gebäudekommunikation | 09.2011 Acero pur Edelstahl-Türstation | 5 Robuste Bauweise • 2,5 mm starke gebürstete Edelstahl-Platte Color-Kamera nach Wahl • Kameras mit einem horizontalen Gesamterfassungsbereich von bis zu 150° • Klare Bilder in Color Qualität auch bei völliger Dunkelheit • Blendfreie LEDs dimmen bei Dunkelheit automatisch hoch Flexibler Aufbau • Robuste Edelstahlplatte zur Integration der Funktionsmodule • Frei individualisierbar für bauseitige Lösungen Langlebige LED-Technik und versenkte Klingeltaste • Verwendung von langlebiger LED-Technik im Licht- und Kameramodul und bei den Klingeltasten • Flächenbündige Klingeltasten aus Metall erhöhen den Vandalismusschutz Großes, stabiles Namensschild • Große Namensschilder (52 x 16 mm) für gute Lesbarkeit des Aufdruckes • Gleichmäßige Hinterleuchtung • Langlebige LEDs mit hoher Lichtausbeute und geringem Stromverbrauch • Weiße LEDs sorgen für einen guten Kontrast und optimale Lesbarkeit des Namensschildes

Sichere und schnelle Installation

Tür- und Gebäudekommunikation | 09.2011 Acero pur Edelstahl-Türstation | 7 Verdrahtung Die Türstation wird ein- fach angeschlossen Auspacken Ein Paket enthält eine vollständig vorverdrahtete und sofort einsatzbereite Türstation Praktisch vorverdrahtet Inbetriebnahme 1. Hörer abnehmen, Programmiertaste drücken, festhalten bis Lichttaste rot blinkt 2. Programmiertaste los- lassen, Hörer auflegen 3. Innerhalb 1 Minute Klingeltaste an Tür- station drücken Einfachste Montage und Inbetriebnahme Einfach sicher und schnell Die Installation einer Acero pur Edelstahl-Türsta- tion ist durch die zukunftssichere TwinBus-Tech- nologie einfach, sicher und schnell. Die Inbe- triebnahme kann von einer Person vorgenommen werden und ist von Anfang an über die vorver- drahtete Türstation sehr anwenderfreundlich. Der Hörer wird abgenommen und die Program- miertaste gedrückt, bis die LED blinkt. Nach Auflegen des Hörers wird an der Türstation die dazugehörige Klingeltaste gedrückt. Fertig ist die Inbetriebnahme. Ein weiterer komfortabler Aspekt liegt darin, dass die Bewohner bei der Inbetriebnahme nicht anwesend sein müssen. Eine Zuordnung der Klingeltasten ist auch ohne Zugang zur Wohneinheit möglich. Die vorhandene Anlage kann zudem jederzeit um zusätzliche Funktionen oder Teilnehmer erweitert werden. Praktisch vorverdrahtet und somit direkt einsatz- bereit für die TwinBus Installation

8 | Acero pur Edelstahl-Türstation 09.2011 | Tür- und Gebäudekommunikation Perfekte Integration mit System Angefangen von der einfachen Audio-Lösung für Einfamilienhäuser über die kleine Video- Variante für Mehrfamilienhäuser hin zur großen Video-Türstation für Büro-Komplexe integriert sie sich in alle Gebäudetypen. Skalierbar in Größe und Funktionalität erfüllt sie alle Anforderungen an moderne Architektur. Jedes Gebäude verlangt nach einer individuellen Kommunikationslösung im Eingangsbereich. Die Acero pur Edelstahl-Türstation ist ästhetisches Aushängeschild und funktionale Türstation zugleich. Audio 1 Wohneinheit Video 1 Wohneinheit Exakte Anpassung der Türstation auf die Eingangssituation

Tür- und Gebäudekommunikation | 09.2011 Acero pur Edelstahl-Türstation | 9 Skalierbar in Größe und Funktionalität – die Acero pur Edelstahl- Türstation ist für alle Ge- bäudegrößen geeignet Skalierbare Ästhetik Für alle Gebäudegrößen Audio 1 Wohneinheit Audio 2 Wohneinheiten Audio 3 Wohneinheiten Video 1 Wohneinheit Audio 6 Wohneinheiten Video 2 Wohneinheiten Video 4 Wohneinheiten Audio 8 Wohneinheiten Video 8 Wohneinheiten

10 | Acero pur Edelstahl-Türstation 09.2011 | Tür- und Gebäudekommunikation Flexible Beschriftung Realisierbar sind farbig hinterlegte Gravuren – optional auch als Durchgravur mit LED-Hinter- leuchtung. Abmessungen der Platte Die Abmessung der Acero pur Türstation kann flexibel auf die Bedürfnisse des Kunden angepasst werden. Klingeltasten Die Anzahl der Klingeltasten kann je nach Anforderung individuell ausgebaut werden. Gestaltungsfreiheit Individualisierung der Acero pur Edelstahl-Türstation Alle Komponenten der Acero pur Edelstahl- Türstation können frei individualisiert werden. Die Abmessungen der 2,5 mm starken Edel- stahl-Platte sind frei wählbar und auf jeden Einsatzort anpassbar. In punkto Funk tionalität stehen 10 verschiedene Funtionsmodule zur Verfügung, die einzeln oder in Kombination die Bedürfnisse an Sicherheit und Komfort jeder Eingangssituation erfüllen. Dazu gehört auch die individuelle Auswahl der benötigten Kamera sowie die Anzahl der Klingeltasten. Ein flexibles Beschriftungssystem visualisiert Hausnummern, Straßen- oder Firmennamen. Diese können als Laser-Gravur, optional auch als Durchgravur mit LED-Hinterleuchtung realisiert werden. Individualisierung einer Türstation mit Ritto bedeutet ein hohes Maß an Gestaltungsfreiheit in der Planung

Tür- und Gebäudekommunikation | 09.2011 Acero pur Edelstahl-Türstation | 11 Individualisierung Acero Codiermodul • Zur Umsetzung von numerischen Eingaben in Klingelsignale (digitale Anwahl) oder Befehlstelegrammen, z.B. Türe öffnen • Tasten LED-beleuchtet • Spannungsversorgung aus Netzgerät Acero Fingerprintmodul • Sichere Erkennung von Finger- abdrücken • Unverwechselbare Zugangs- berechtigung • Kein Schlüssel und keine Codekarte notwendig • Einfaches Einlernen von bis zu 99 Fingerabdrücken • Stromausfallsicherung Acero Displaymodul • Auswahl und Anzahl der Bewohner über 4 beleuchtete Sensortasten • Namensanzeige über grafisches und beleuchtetes LED-Display • Verwaltung von bis zu 400 Namen in alphabetischer Reihenfolge • Namensänderungen bei Mieter- wechsel komfortabel über PC • Steuergerät für die Übergabe der Namen vom PC in die Türstation Acero Lichtmodul • Zur Beleuchtung der Türstation • Beleuchtung über weiße LEDs • Für die Anschaltung des Licht- moduls ist ein Schaltgerät und ein Netztrafo erforderlich Acero Schlüsselschaltermodul • Vorbereitet für den Einbau eines bauseitigen Profilhalbzylinders • Ansteuerungsmöglichkeit von 2 integrierten Wechselkontakten (max. 50 mA / DC 30 V) Acero Blindmodul • Einfacher Austausch bei Systemer- weiterung durch Acero Kamera- module, Acero Zugangsmodul oder Acero Lichtmodul Acero Zugangsmodul • Automatische, berührungslose Tür- öffnerbestätigung per Ausweiskarte • 200 Karten pro Modul einlernbar • 10 programmierbare Ausweiskarten / 1 Masterkarte • 2 Siebensegment-Anzeigen zur Bedienerführung • Inbetriebnahme ohne Hilfsmittel • Spannungsversorgung aus Netztrafo • Stand-alone-Betrieb im Netzgerät möglich Ausweiskarte/Schlüsselanhänger • Für Türstation und Briefkasten- systeme mit Zugangsmodul • In Verbindung mit Zugangsmodul • Zur automatischen Türöffner - betätigung • VE = 10 Stück

12 | Acero pur Edelstahl-Türstation 09.2011 | Tür- und Gebäudekommunikation Alles im Blick Kameramodule Color Um allen Bedarfssituationen gerecht zu werden, können Sie zwischen feststehenden sowie mechanisch einstellbaren und elektrisch umschaltbaren Kameraobjektiven auswählen. Bei Bedarf ist so ein Gesamterfassungsbereich von bis zu 150° verfügbar – und Sie haben die Situation vor Ihrer Tür am Tag wie bei Nacht perfekt im Blick. Die innovative Kameratechnik liefert selbst bei völliger Dunkelheit eine brillante Color-Bild- qualität. Weiße, langlebige LEDs, die hinter einer lichtdurchlässigen Verspiegelung positioniert sind, dimmen bei zunehmender Dunkelheit automatisch hoch und schaffen eine blendfreie Ausleuchtung der gesamten Türstation und deren Bedienoberfläche. Mit den neuen Ritto Color-Kameramodulen haben Sie eine einzigartige Auswahl für jede Einbausituation. Eingangssituationen können sehr unterschiedlich sein und somit flexible Anforderungen an eine Kamera stellen. Mechanisch oder elektrisch einstellbare Kameras mit einem horizontalen Erfassungs- bereich von bis zu 150°

Tür- und Gebäudekommunikation | 09.2011 Acero pur Edelstahl-Türstation | 13 Erfassungsbereich feststehend • Gesamterfassungsbereich: 80° horizontal, 60° vertikal • Öffnungswinkel: 80° horizontal, 60° vertikal Erfassungsbereich mechanisch einstellbar • Gesamterfassungsbereich: 150° horizontal, 90° vertikal • Öffnungswinkel: 80° horizontal, 60° vertikal Erfassungsbereich elektrisch umschaltbar • Gesamterfassungsbereich: 130° horizontal, 90° vertikal • Öffnungswinkel: 80° horizontal, 60° vertikal 80° 60° 60° 90° 80° 150° 60° 90° 80° 80° 130° Kamera 1 Kamera 2

14 | Acero pur Edelstahl-Türstation 09.2011 | Tür- und Gebäudekommunikation Video-Hausstationen und Freisprechstellen von Ritto sind die ideale Ergänzung zur neuen Acero pur Edelstahl-Türstation. Dank TwinBus haben Sie die freie Auswahl an perfekt aufeinander abgestimmten Außen- wie Innengeräten, die wiederum auch an einen PC oder ein DECT-Telefon angebunden werden können. Ebenso wie die Tür - station Acero pur überzeugen sie durch ausgezeichnetes Design, herausragende Funk- tionalität, benutzerfreundliche Bedienung sowie einfache Installation. TwinBus – die perfekte Technologie, um allen Anforderungen an intel - ligente Gebäudekommu- nikation gerecht zu werden ® Funktion im Dialog Video-Hausstationen und Freisprechstellen

Tür- und Gebäudekommunikation | 09.2011 Acero pur Edelstahl-Türstation | 15 Video-Freisprechstelle Color Intuitive Bedienung über On-Screen-Display Wohntelefon Extra flaches Design bei Auf- und Unterputz Wohntelefon DECT Für die Anbindung an Gigaset-Schnurlos- telefone mit Gigaset- Home-Control Funktion Freisprechstelle Für TwinBus Türsprech- anlagen mit intelligentem Freisprechen Video-Hausstation Color Komfort Brillante Bildwiedergabe auf dem neuen 89 mm großen TFT-Farbdisplay Neu

16 | Acero pur Edelstahl-Türstation 09.2011 | Tür- und Gebäudekommunikation Die TwinBus Freisprechstelle im Merten Schalter design bietet mit 42 System M Farb- und Rahmenvarianten Vielfalt und Individualität. Wie die Acero pur Edelstahl-Türstation ist auch sie besonders flach, platzsparend und einfach in der Montage. Ob Audio-, Video- oder Treppenhaus-Türstation – durch die zukunftssichere TwinBus Technologie ist sie eine ideale Ergänzung zur Acero Edelstahl-Türstation von Ritto und ein Garant für perfekte Gebäudekommunikation. Wahlweise erhalten Sie zur Acero pur Edelstahl-Türstation auch Audio- und Video- freisprechstellen im Schalterdesign ELSO JOY. Vielfältige Kombinations- möglichkeiten Perfektes Zusammenspiel Acero Edelstahl-Türstation und Merten / ELSO Innensprechstelle

Tür- und Gebäudekommunikation | 09.2011 Acero pur Edelstahl-Türstation | 17 Video-Freisprechstelle UP, Merten M-PLAN Rahmen Echtglas Onyxschwarz Video-Freisprechstelle UP, Merten M-PLAN Metallrahmen Chrom Freisprechstelle UP, ELSO JOY Ausführung reinweiß Video-Freisprechstelle UP, ELSO JOY Ausführung reinweiß Video-Freisprechstelle UP, Merten M-PLAN Rahmen Echtglas Brillantweiß

18 | Acero pur Edelstahl-Türstation 09.2011 | Tür- und Gebäudekommunikation 60 TwinBus Türstationen | Acero pur Edelstahl-Türstation Audio | ©2010 TWINBUS TÜRSTATIONEN TwinBus Türsta- tionen 9 w w w . r i t t o . d e | U n v e r b i n d l i c h e P r e i s e m p f e h l u n g o h n e M w S t . TwinBus Türsta- tionenTwinBus TürstationenTwinBus TürstationenNavigation Ebene 2Navigation Ebene 3TwinBus Türstationen9 Acero pur Edelstahl-Türstation Audio Acero pur Edelstahl-Türstation Audio, 1 WE 1 Klingeltaste Acero PUR Edelstahl-Türstation mit vorinstal- liertem Einbaulautsprecher. • Vandalismusgeschützte Türstation • Frontplatte 2,5 mm Edelstahl geschliffen • Bündig abschließende Taster und Namens- schilder • Beleuchtete Namensschilder und Klingel- tasten mit weißen LEDs • Große Namensschilder 16×64 mm von vorne ohne Spezialwerkzeug austauschbar • Einfache Montage: Frontplatte mit Fangseil, UP-Kasten mit Mauerankern, flexible Kabeleinführung • UP-Kasten nur 40 bzw. 52 mm tief • Verdeckte Montageelemente bis zu einer Größe von 6 Klingeltasten • Unterputzmontage mit Putzausgleich Abmessungen Frontplatte 154×241×2.5 mm (B×H×T) Abmessungen UP-Kasten 130×217×52 mm (B×H×T) — Sonderanfertigungen: Gravur, Beschriftung, Sondermaße auf Anfrage Lieferumfang: Unterputzkasten, Montagematerial. Hinweis: Weitere Größen und Ausführungen auf Anfrage. Bitte nutzen Sie das Faxanfrageformular Ausführung Art.-Nr. VE €/St. RG Info RGE1810125 1/2 302,00 R3 Ausstattung RGE18101–RGE18142 Einbaulautsprecher 14921.. × Schutz für Lautsprecher und Mikrofon × Umlaufende Moosgummidichtung × Befestigung der Frontplatte ohne Schraube in sichtbarem Bereich bis 6 Tasten × Individuelle Lösungen RGE18101–RGE18142 Sonderabmessungen ° PVD-beschichtet im Messing-Look Individuelle Gravur und Beschriftung ° Hinterleuchtete Gravur (ausgelasert) ° Lichtaster in passendem Design ° Video-Kamera Color montiert, 1816120, 1816220, 1816320 ° Displaymodul montiert, 1519421 ° Codiermodul montiert, 1519222 ° Fingerprintmodul montiert, 1519321, 1519521 ° Schlüsselschalter montiert, 1816720 ° Lichtmodul montiert, 1816520 ° Blindmodul montiert, 1816020 ° Zugangsmodul montiert, 1816620 ° Zeichenerklärung × Serienausstattung ° auf Anfrage Δ mit Zubehör Art.-Nr. Klingel- taste(n) Spalte(n) Frontplatte (in mm) UP- Kasten (in mm) RGE1810125 1 1 Breite 154 Breite 130 Höhe 241 Höhe 217 Tiefe 2,5 Tiefe 52 RGE1810225 2 1 Breite 154 Breite 130 Höhe 271 Höhe 247 Tiefe 2,5 Tiefe 52 RGE1810325 3 1 Breite 154 Breite 130 Höhe 301 Höhe 277 Tiefe 2,5 Tiefe 52 RGE1810425 4 1 Breite 154 Breite 130 Höhe 331 Höhe 307 Tiefe 2,5 Tiefe 52 RGE1810625 6 1 Breite 154 Breite 130 Höhe 391 Höhe 367 Tiefe 2,5 Tiefe 52 RGE1811125 8 1 Breite 154 Breite 130 Höhe 451 Höhe 427 Tiefe 2,5 Tiefe 40 RGE1811225 10 1 Breite 154 Breite 130 Höhe 511 Höhe 487 Tiefe 2,5 Tiefe 40 Ausführung Art.-Nr. VE RG Info RGE1810125 1/2 R3 S_60-61_Acero PUR Edelstahl-Türstation Audio_oPr.indd 22 18.08.11 11:57 60 TwinBus Türstationen | Acero pur Edelstahl-Türstation Audio | ©2010 TWINBUS TÜRSTATIONEN TwinBus Türsta- tionen 9 w w w . r i t t o . d e | U n v e r b i n d l i c h e P r e i s e m p f e h l u n g o h n e M w S t . TwinBus Türsta- tionenTwinBus TürstationenTwinBus TürstationenNavigation Ebene 2Navigation Ebene 3TwinBus Türstationen9 Acero pur Edelstahl-Türstation Audio Acero pur Edelstahl-Türstation Audio, 1 WE 1 Klingeltaste Acero PUR Edelstahl-Türstation mit vorinstal- liertem Einbaulautsprecher. • Vandalismusgeschützte Türstation • Frontplatte 2,5 mm Edelstahl geschliffen • Bündig abschließende Taster und Namens- schilder • Beleuchtete Namensschilder und Klingel- tasten mit weißen LEDs • Große Namensschilder 16×64 mm von vorne ohne Spezialwerkzeug austauschbar • Einfache Montage: Frontplatte mit Fangseil, UP-Kasten mit Mauerankern, flexible Kabeleinführung • UP-Kasten nur 40 bzw. 52 mm tief • Verdeckte Montageelemente bis zu einer Größe von 6 Klingeltasten • Unterputzmontage mit Putzausgleich Abmessungen Frontplatte 154×241×2.5 mm (B×H×T) Abmessungen UP-Kasten 130×217×52 mm (B×H×T) — Sonderanfertigungen: Gravur, Beschriftung, Sondermaße auf Anfrage Lieferumfang: Unterputzkasten, Montagematerial. Hinweis: Weitere Größen und Ausführungen auf Anfrage. Bitte nutzen Sie das Faxanfrageformular Ausführung Art.-Nr. VE €/St. RG Info RGE1810125 1/2 302,00 R3 Ausstattung RGE18101–RGE18142 Einbaulautsprecher 14921.. × Schutz für Lautsprecher und Mikrofon × Umlaufende Moosgummidichtung × Befestigung der Frontplatte ohne Schraube in sichtbarem Bereich bis 6 Tasten × Individuelle Lösungen RGE18101–RGE18142 Sonderabmessungen ° PVD-beschichtet im Messing-Look Individuelle Gravur und Beschriftung ° Hinterleuchtete Gravur (ausgelasert) ° Lichtaster in passendem Design ° Video-Kamera Color montiert, 1816120, 1816220, 1816320 ° Displaymodul montiert, 1519421 ° Codiermodul montiert, 1519222 ° Fingerprintmodul montiert, 1519321, 1519521 ° Schlüsselschalter montiert, 1816720 ° Lichtmodul montiert, 1816520 ° Blindmodul montiert, 1816020 ° Zugangsmodul montiert, 1816620 ° Zeichenerklärung × Serienausstattung ° auf Anfrage Δ mit Zubehör Art.-Nr. Klingel- taste(n) Spalte(n) Frontplatte (in mm) UP- Kasten (in mm) RGE1810125 1 1 Breite 154 Breite 130 Höhe 241 Höhe 217 Tiefe 2,5 Tiefe 52 RGE1810225 2 1 Breite 154 Breite 130 Höhe 271 Höhe 247 Tiefe 2,5 Tiefe 52 RGE1810325 3 1 Breite 154 Breite 130 Höhe 301 Höhe 277 Tiefe 2,5 Tiefe 52 RGE1810425 4 1 Breite 154 Breite 130 Höhe 331 Höhe 307 Tiefe 2,5 Tiefe 52 RGE1810625 6 1 Breite 154 Breite 130 Höhe 391 Höhe 367 Tiefe 2,5 Tiefe 52 RGE1811125 8 1 Breite 154 Breite 130 Höhe 451 Höhe 427 Tiefe 2,5 Tiefe 40 RGE1811225 10 1 Breite 154 Breite 130 Höhe 511 Höhe 487 Tiefe 2,5 Tiefe 40 Ausführung Art.-Nr. VE RG Info RGE1810125 1/2 R3 S_60-61_Acero PUR Edelstahl-Türstation Audio_oPr.indd 22 18.08.11 11:57 TwinBus Türstationen Bitte nutzen Sie das Faxanfrageformular im Ritto Katalog

Tür- und Gebäudekommunikation | 09.2011 Acero pur Edelstahl-Türstation | 19 ©2010 | Acero pur Edelstahl-Türstation Video | TwinBus Türstationen 61 TwinBus Türsta- tionen 9 w w w . r i t t o . d e | U n v e r b i n d l i c h e P r e i s e m p f e h l u n g o h n e M w S t . Acero pur Edelstahl-Türstation Video Acero pur Edelstahl-Türstation Video, 1 WE 1 Klingeltaste Acero Edelstahl-Türstation mit vorinstallierter Color-Videokamera und Einbaulautsprecher. Ausführung wie Edelstahl Türstation Audio jedoch mit: • Mechanisch verstellbare Color-Kamera • Gesamterfassungsbereich 150° horizontal • Gesamterfassungsbereich 90° vertikal Abmessungen Frontplatte 154×355×2,5 mm (B×H×T) Abmessungen UP-Kasten 130×331×52 mm (B×H×T) ˜ Zubehör: Weitere Color-Kameras finden Sie auf → 62 — Sonderanfertigungen: Gravur, Beschriftung, Sondermaße auf Anfrage Lieferumfang: Unterputzkasten, Montagematerial. Hinweis: Weitere Größen und Ausführungen auf Anfrage. Bitte nutzen Sie das Faxanfrageformular. Ausführung Art.-Nr. VE €/St. RG Info Video RGE1815125 1/2 1159,00 R3 Art.-Nr. Klingel- taste(n) Spalte(n) Front- platte (in mm) UP- Kasten (in mm) RGE1812125 8 2 Breite 282 Breite 258 Höhe 331 Höhe 307 Tiefe 2,5 Tiefe 40 RGE1812225 10 2 Breite 282 Breite 258 Höhe 361 Höhe 337 Tiefe 2,5 Tiefe 40 RGE1812325 12 2 Breite 282 Breite 258 Höhe 391 Höhe 367 Tiefe 2,5 Tiefe 40 RGE1813125 15 3 Breite 410 Breite 386 Höhe 361 Höhe 337 Tiefe 2,5 Tiefe 40 RGE1813225 18 3 Breite 410 Breite 386 Höhe 391 Höhe 367 Tiefe 2,5 Tiefe 40 RGE1814125 20 4 Breite 538 Breite 514 Höhe 361 Höhe 337 Tiefe 2,5 Tiefe 40 RGE1814225 24 4 Breite 538 Breite 514 Höhe 391 Höhe 367 Tiefe 2,5 Tiefe 40 Art.-Nr. Klingel- taste(n) Spalte(n) Front- platte (in mm) UP- Kasten (in mm) RGE1815125 1 1 Breite 154 Breite 130 Höhe 355 Höhe 331 Tiefe 2,5 Tiefe 52 RGE1815225 2 1 Breite 154 Breite 130 Höhe 385 Höhe 361 Tiefe 2,5 Tiefe 52 RGE1815325 3 1 Breite 154 Breite 130 Höhe 415 Höhe 391 Tiefe 2,5 Tiefe 52 RGE1815425 4 1 Breite 154 Breite 130 Höhe 445 Höhe 421 Tiefe 2,5 Tiefe 52 Ausführung Art.-Nr. VE RG Info RGE1815125 1/2 R3 S_60-61_Acero PUR Edelstahl-Türstation Audio_oPr.indd 23 18.08.11 11:57 ©2010 | Acero pur Edelstahl-Türstation Video | TwinBus Türstationen 61 TwinBus Türsta- tionen 9 w w w . r i t t o . d e | U n v e r b i n d l i c h e P r e i s e m p f e h l u n g o h n e M w S t . Acero pur Edelstahl-Türstation Video Acero pur Edelstahl-Türstation Video, 1 WE 1 Klingeltaste Acero Edelstahl-Türstation mit vorinstallierter Color-Videokamera und Einbaulautsprecher. Ausführung wie Edelstahl Türstation Audio jedoch mit: • Mechanisch verstellbare Color-Kamera • Gesamterfassungsbereich 150° horizontal • Gesamterfassungsbereich 90° vertikal Abmessungen Frontplatte 154×355×2,5 mm (B×H×T) Abmessungen UP-Kasten 130×331×52 mm (B×H×T) ˜ Zubehör: Weitere Color-Kameras finden Sie auf → 62 — Sonderanfertigungen: Gravur, Beschriftung, Sondermaße auf Anfrage Lieferumfang: Unterputzkasten, Montagematerial. Hinweis: Weitere Größen und Ausführungen auf Anfrage. Bitte nutzen Sie das Faxanfrageformular. Ausführung Art.-Nr. VE €/St. RG Info Video RGE1815125 1/2 1159,00 R3 Art.-Nr. Klingel- taste(n) Spalte(n) Front- platte (in mm) UP- Kasten (in mm) RGE1812125 8 2 Breite 282 Breite 258 Höhe 331 Höhe 307 Tiefe 2,5 Tiefe 40 RGE1812225 10 2 Breite 282 Breite 258 Höhe 361 Höhe 337 Tiefe 2,5 Tiefe 40 RGE1812325 12 2 Breite 282 Breite 258 Höhe 391 Höhe 367 Tiefe 2,5 Tiefe 40 RGE1813125 15 3 Breite 410 Breite 386 Höhe 361 Höhe 337 Tiefe 2,5 Tiefe 40 RGE1813225 18 3 Breite 410 Breite 386 Höhe 391 Höhe 367 Tiefe 2,5 Tiefe 40 RGE1814125 20 4 Breite 538 Breite 514 Höhe 361 Höhe 337 Tiefe 2,5 Tiefe 40 RGE1814225 24 4 Breite 538 Breite 514 Höhe 391 Höhe 367 Tiefe 2,5 Tiefe 40 Art.-Nr. Klingel- taste(n) Spalte(n) Front- platte (in mm) UP- Kasten (in mm) RGE1815125 1 1 Breite 154 Breite 130 Höhe 355 Höhe 331 Tiefe 2,5 Tiefe 52 RGE1815225 2 1 Breite 154 Breite 130 Höhe 385 Höhe 361 Tiefe 2,5 Tiefe 52 RGE1815325 3 1 Breite 154 Breite 130 Höhe 415 Höhe 391 Tiefe 2,5 Tiefe 52 RGE1815425 4 1 Breite 154 Breite 130 Höhe 445 Höhe 421 Tiefe 2,5 Tiefe 52 Ausführung Art.-Nr. VE RG Info RGE1815125 1/2 R3 S_60-61_Acero PUR Edelstahl-Türstation Audio_oPr.indd 23 18.08.11 11:57 TwinBus Türstationen Bitte nutzen Sie das Faxanfrageformular im Ritto Katalog im Ritto Katalog

20 | Acero pur Edelstahl-Türstation 09.2011 | Tür- und Gebäudekommunikation TwinBus Türstationen 62 TwinBus Türstationen | Acero Türstation Kameramodule | ©2010 TwinBus Türsta- tionen 9 w w w . r i t t o . d e | U n v e r b i n d l i c h e P r e i s e m p f e h l u n g o h n e M w S t . Acero Türstation Kameramodule Color-Kameramodul fest Color-Kameramodule für TwinBus Video-Tür- sprechanlagen zum Einbau in Edelstahl-Tür- stationen. Temperaturbereich -20 °C bis + 40°C ˜ Zu komplettieren mit: Spannungsversorgung aus Netztrafo (AC 12V) 16477.. → 112, Alternativ, Zentrale Spannungsver- sorgung aus Video-Netzgerät RGE16481.. → 112 Ausführung Art.-Nr. VE €/St. RG Info 1816120 1/16 699,00 R3 Color-Kameramodul mechanisch verstellbar Color-Kameramodule für TwinBus Video- Türsprechanlagen zum Einbau in Edelstahl- Türstationen. Temperaturbereich -20 °C bis + 40°C ˜ Zu komplettieren mit: Spannungsversorgung aus Netztrafo (AC 12V) 16477.. → 112, Alternativ, Zentrale Spannungsver- sorgung aus Video-Netzgerät RGE16481.. → 112 Ausführung Art.-Nr. VE €/St. RG Info 1816220 1/16 799,00 R3 Color-Kameramodul elektrisch umschaltbar Color-Kameramodule für TwinBus Video- Türsprechanlagen zum Einbau in Edelstahl- Türstationen. Temperaturbereich -20 °C bis + 40°C ˜ Zu komplettieren mit: Spannungsversorgung aus Netztrafo (AC 12V) 16477.. → 112, Alternativ, Zentrale Spannungsver- sorgung aus Video-Netzgerät RGE16481.. → 112 Ausführung Art.-Nr. VE €/St. RG Info 1816320 1/16 939,00 R3 Ausstattung 18161 18162 18163 Bildübertragung Color Color Color Erfassungsbereich fest mechanisch verstellbar elektrisch umschaltbar Gesamterfassungsbe- reich horizontal 80 ° 150 ° 130 ° Gesamterfassungsbe- reich vertikal 60 ° 90 ° 90 ° Beleuchtung bei Dunkel- heit über weiße LEDs × × × Vertikaler Schwenkbe- reich 30 ° 30 ° Öffnungswinkel horizontal 80 ° 80 ° 80 ° Öffnungswinkel vertikal 60 ° 60 ° 60 ° CCD-Aufnahmeelement 1.3 Zoll 1.3 Zoll 1.3 Zoll Bildpunkte 752 × 582 752 × 582 752 × 582 Lichtempfindlichkeit 0 Lux 0 Lux 0 Lux Blendenautomatik video- signalgesteuert × × × Ausleuchtung durch LEDs × × × Andimmen der Beleuch- tung × × × LED Steuerung über Dämmerungsschalter × × × Empfohlene Einbauhöhe 1500–1650 1400–1700 1400–1700 Videoausgang 1 Vss, symmetrisch × × × Acero Edelstahl-Türstation Einbaumodule Acero Codiermodul Codiermodul zum Einbau in Acero Edelstahl- Türstation. • Zur Umsetzung von numerischen Eingaben in Klingelsignale (digitale Anwahl) oder Befehlstelegramme, z.B. Türe öffnen • Tasten LED-beleuchtet • Spannungsversorgung aus Netzgerät 17573.. Ausführung Art.-Nr. VE €/St. RG Info Edelstahl 1519222 1/16 521,00 R3 Acero Fingerprintmodul Edelstahl Fingerprintmodul zum Einbau in Acero Edel- stahl-Türstation. • Sichere Erkennung von Fingerabdrücken • Unverwechselbare Zugangsberechtigung • Kein Schlüssel und keine Codekarte notwen- dig • Einfaches Einlernen von bis zu 99 Fingerab- drücken • Stromausfallsicherung • Inkl. Auswerteeinheit Ausführung Art.-Nr. VE €/St. RG Info 1 Schaltausgang 1519321 1/2 1256,00 R3 3 Schaltausgänge 1519521 1/2 1414,00 R3 Acero Schlüsselschaltermodul Schlüsselschaltermodul zum Einbau in Acero Edelstahl-Türstation. • Vorbereitet für den Einbau eines bauseitigen Profilhalbzylinders • Ansteuermöglichkeit von 2 integrierten Wechslerkontakten (max.50 mA /DC 30 V) Ausführung Art.-Nr. VE €/St. RG Info 1816720 1/16 277,00 R3 Ausstattung 18161 18162 18163 Ritto_K2010_1_TwinBus-Türstationen_AceroPur.fm Seite 62 Mittwoch, 29. September 2010 10:24 10 62 TwinBus Türstationen | Acero Türstation Kameramodule | ©2010 TwinBus Türsta- tionen 9 w w w . r i t t o . d e | U n v e r b i n d l i c h e P r e i s e m p f e h l u n g o h n e M w S t . Acero Türstation Kameramodule Color-Kameramodul fest Color-Kameramodule für TwinBus Video-Tür- sprechanlagen zum Einbau in Edelstahl-Tür- stationen. Temperaturbereich -20 °C bis + 40°C ˜ Zu komplettieren mit: Spannungsversorgung aus Netztrafo (AC 12V) 16477.. → 112, Alternativ, Zentrale Spannungsver- sorgung aus Video-Netzgerät RGE16481.. → 112 Ausführung Art.-Nr. VE €/St. RG Info 1816120 1/16 699,00 R3 Color-Kameramodul mechanisch verstellbar Color-Kameramodule für TwinBus Video- Türsprechanlagen zum Einbau in Edelstahl- Türstationen. Temperaturbereich -20 °C bis + 40°C ˜ Zu komplettieren mit: Spannungsversorgung aus Netztrafo (AC 12V) 16477.. → 112, Alternativ, Zentrale Spannungsver- sorgung aus Video-Netzgerät RGE16481.. → 112 Ausführung Art.-Nr. VE €/St. RG Info 1816220 1/16 799,00 R3 Color-Kameramodul elektrisch umschaltbar Color-Kameramodule für TwinBus Video- Türsprechanlagen zum Einbau in Edelstahl- Türstationen. Temperaturbereich -20 °C bis + 40°C ˜ Zu komplettieren mit: Spannungsversorgung aus Netztrafo (AC 12V) 16477.. → 112, Alternativ, Zentrale Spannungsver- sorgung aus Video-Netzgerät RGE16481.. → 112 Ausführung Art.-Nr. VE €/St. RG Info 1816320 1/16 939,00 R3 Ausstattung 18161 18162 18163 Bildübertragung Color Color Color Erfassungsbereich fest mechanisch verstellbar elektrisch umschaltbar Gesamterfassungsbe- reich horizontal 80 ° 150 ° 130 ° Gesamterfassungsbe- reich vertikal 60 ° 90 ° 90 ° Beleuchtung bei Dunkel- heit über weiße LEDs × × × Vertikaler Schwenkbe- reich 30 ° 30 ° Öffnungswinkel horizontal 80 ° 80 ° 80 ° Öffnungswinkel vertikal 60 ° 60 ° 60 ° CCD-Aufnahmeelement 1.3 Zoll 1.3 Zoll 1.3 Zoll Bildpunkte 752 × 582 752 × 582 752 × 582 Lichtempfindlichkeit 0 Lux 0 Lux 0 Lux Blendenautomatik video- signalgesteuert × × × Ausleuchtung durch LEDs × × × Andimmen der Beleuch- tung × × × LED Steuerung über Dämmerungsschalter × × × Empfohlene Einbauhöhe 1500–1650 1400–1700 1400–1700 Videoausgang 1 Vss, symmetrisch × × × Acero Edelstahl-Türstation Einbaumodule Acero Codiermodul Codiermodul zum Einbau in Acero Edelstahl- Türstation. • Zur Umsetzung von numerischen Eingaben in Klingelsignale (digitale Anwahl) oder Befehlstelegramme, z.B. Türe öffnen • Tasten LED-beleuchtet • Spannungsversorgung aus Netzgerät 17573.. Ausführung Art.-Nr. VE €/St. RG Info Edelstahl 1519222 1/16 521,00 R3 Acero Fingerprintmodul Edelstahl Fingerprintmodul zum Einbau in Acero Edel- stahl-Türstation. • Sichere Erkennung von Fingerabdrücken • Unverwechselbare Zugangsberechtigung • Kein Schlüssel und keine Codekarte notwen- dig • Einfaches Einlernen von bis zu 99 Fingerab- drücken • Stromausfallsicherung • Inkl. Auswerteeinheit Ausführung Art.-Nr. VE €/St. RG Info 1 Schaltausgang 1519321 1/2 1256,00 R3 3 Schaltausgänge 1519521 1/2 1414,00 R3 Acero Schlüsselschaltermodul Schlüsselschaltermodul zum Einbau in Acero Edelstahl-Türstation. • Vorbereitet für den Einbau eines bauseitigen Profilhalbzylinders • Ansteuermöglichkeit von 2 integrierten Wechslerkontakten (max.50 mA /DC 30 V) Ausführung Art.-Nr. VE €/St. RG Info 1816720 1/16 277,00 R3 Ausstattung 18161 18162 18163 Ritto_K2010_1_TwinBus-Türstationen_AceroPur.fm Seite 62 Mittwoch, 29. September 2010 10:24 10 Ausführung Art.-Nr. VE RG Info 1519222 1/16 R3 Edelstahl Ausführung Art.-Nr. VE RG Info 1816120 1/16 R3 Ausführung Art.-Nr. VE RG Info 1816220 1/16 R3 Ausführung Art.-Nr. VE RG Info 1816320 1/16 R3 Ausführung Art.-Nr. VE RG Info 1519321 1/2 R3 1 Schaltausgang 1519521 1/2 R3 3 Schaltausgänge Ausführung Art.-Nr. VE RG Info 1816720 1/16 R3 Zu komplettieren mit: Spannungsversorgung aus Netztrafo (AC 12V) 16477.., Alternativ, Zentrale Spannungsversorgung aus Video-Netzgerät RGE16481.. Zu komplettieren mit: Spannungsversorgung aus Netztrafo (AC 12V) 16477.., Alternativ, Zentrale Spannungsversorgung aus Video-Netzgerät RGE16481.. Zu komplettieren mit: Spannungsversorgung aus Netztrafo (AC 12V) 16477.., Alternativ, Zentrale Spannungsversorgung aus Video-Netzgerät RGE16481..

Tür- und Gebäudekommunikation | 09.2011 Acero pur Edelstahl-Türstation | 21 TwinBus Türstationen ©2010 | Acero Edelstahl-Türstation Einbaumodule | TwinBus Türstationen 63 TwinBus Türsta- tionen 9 w w w . r i t t o . d e | U n v e r b i n d l i c h e P r e i s e m p f e h l u n g o h n e M w S t . Acero Zugangsmodul Zugangsmodul zum Einbau in Acero Edelstahl- Türstation. Automatische Türöffnerbetätigung per Ausweiskarten. • Berührungslos • 200 Ausweiskarten pro Zugangsmodul einlernbar • Inkl. 10 programmierbare Ausweiskarten / 1 Masterkarte • 2 Siebensegment – Anzeigen zur Bedienerführung • Inbetriebnahme ohne weitere Hilfsmittel ˜ Zu komplettieren mit: Spannungsversorgung aus Netztrafo 16477.. → 112, Stand-alone-Betrieb mit Netzgerät 17573.. möglich → 112 Ausführung Art.-Nr. VE €/St. RG Info 1816620 1/16 717,00 R3 Acero Lichtmodul Lichtmodul zum Einbau in Acero Edelstahl- Türstation. Zur Beleuchtung der Türstation. • Beleuchtung über weiße LEDs • Für die Anschaltung des Lichtmoduls ist ein Schaltgerät und ein Netztrafo erforderlich ˜ Zu komplettieren mit: Spannungsversorgung über Netztrafo 16477.. → 112, Schaltgerät 14981 → 113 Ausführung Art.-Nr. VE €/St. RG Info 1816520 1/16 127,00 R3 Acero Displaymodul Displaymodul zum Einbau in Acero Edelstahl- Türstation. • Auswahl und Anwahl der Bewohner über 4 beleuchtete Sensortasten • Namensanzeige über grafisches und beleuchtetes LCD-Display • Verwaltung von bis zu 400 Namen in alphabetischer Reihenfolge • Namensänderung bei Mieterwechsel über PC • Steuergerät für die Übergabe der Namen vom PC in die Türstation • 22 Zeichen pro Zeile Ausführung Art.-Nr. VE €/St. RG Info silbergrau metallic 1519421 1/2 1029,00 R3 Acero Blindmodul Blindmodul zum Einbau in Acero Edelstahl- Türstation. Als Platzhalter für spätere Erweite- rungen. • Einfacher Austausch bei Systemerweiterung durch Acero Kameramodule 18161.. - 18163.., Acero Zugangsmodul 18166 oder Acero Lichtmodul 18165.. Ausführung Art.-Nr. VE €/St. RG Info 1816020 1/16 87,00 R3 Ausweiskarten Für modulare Türstation und Briefkastensys- teme mit Zugangsmodul. • In Verbindung mit Zugangsmodul • Zur automatischen Türöffnerbetätigung • Lieferumfang 10 Stück ˜ Zubehör von: Zugangmodul 18768.. → 44 Ausführung Art.-Nr. VE €/St. RG Info 1876900 1/84 230,00 R2 Schlüsselanhänger Für modulare Türstation und Briefkastensys- teme mit Zugangsmodul. • In Verbindung mit Zugangsmodul • Zur automatischen Türöffnerbetätigung • Lieferumfang 10 Stück ˜ Zubehör von: Zugangsmodul 18768.. → 44 Ausführung Art.-Nr. VE €/St. RG Info 1877000 1/78 230,00 R2 Acero Hohlwandmontage Set Zubehörset für die Befestigung eines Acero bzw. Acero pur UP-Kastens mit 52 mm Kasten- tiefe in Hohlwänden. Bestehend aus vier Winkeln, 4 Krallen und einer Schablone. ˜ Zubehör von: Türstation Acero → 56, Türstation Acero pur → 60 Ausführung Art.-Nr. VE €/St. RG Info 1816800 1/10 64,00 R3 Neu Ritto_K2010_1_TwinBus-Türstationen_AceroPur.fm Seite 63 Mittwoch, 29. September 2010 10:24 10 ©2010 | Acero Edelstahl-Türstation Einbaumodule | TwinBus Türstationen 63 TwinBus Türsta- tionen 9 w w w . r i t t o . d e | U n v e r b i n d l i c h e P r e i s e m p f e h l u n g o h n e M w S t . Acero Zugangsmodul Zugangsmodul zum Einbau in Acero Edelstahl- Türstation. Automatische Türöffnerbetätigung per Ausweiskarten. • Berührungslos • 200 Ausweiskarten pro Zugangsmodul einlernbar • Inkl. 10 programmierbare Ausweiskarten / 1 Masterkarte • 2 Siebensegment – Anzeigen zur Bedienerführung • Inbetriebnahme ohne weitere Hilfsmittel ˜ Zu komplettieren mit: Spannungsversorgung aus Netztrafo 16477.. → 112, Stand-alone-Betrieb mit Netzgerät 17573.. möglich → 112 Ausführung Art.-Nr. VE €/St. RG Info 1816620 1/16 717,00 R3 Acero Lichtmodul Lichtmodul zum Einbau in Acero Edelstahl- Türstation. Zur Beleuchtung der Türstation. • Beleuchtung über weiße LEDs • Für die Anschaltung des Lichtmoduls ist ein Schaltgerät und ein Netztrafo erforderlich ˜ Zu komplettieren mit: Spannungsversorgung über Netztrafo 16477.. → 112, Schaltgerät 14981 → 113 Ausführung Art.-Nr. VE €/St. RG Info 1816520 1/16 127,00 R3 Acero Displaymodul Displaymodul zum Einbau in Acero Edelstahl- Türstation. • Auswahl und Anwahl der Bewohner über 4 beleuchtete Sensortasten • Namensanzeige über grafisches und beleuchtetes LCD-Display • Verwaltung von bis zu 400 Namen in alphabetischer Reihenfolge • Namensänderung bei Mieterwechsel über PC • Steuergerät für die Übergabe der Namen vom PC in die Türstation • 22 Zeichen pro Zeile Ausführung Art.-Nr. VE €/St. RG Info silbergrau metallic 1519421 1/2 1029,00 R3 Acero Blindmodul Blindmodul zum Einbau in Acero Edelstahl- Türstation. Als Platzhalter für spätere Erweite- rungen. • Einfacher Austausch bei Systemerweiterung durch Acero Kameramodule 18161.. - 18163.., Acero Zugangsmodul 18166 oder Acero Lichtmodul 18165.. Ausführung Art.-Nr. VE €/St. RG Info 1816020 1/16 87,00 R3 Ausweiskarten Für modulare Türstation und Briefkastensys- teme mit Zugangsmodul. • In Verbindung mit Zugangsmodul • Zur automatischen Türöffnerbetätigung • Lieferumfang 10 Stück ˜ Zubehör von: Zugangmodul 18768.. → 44 Ausführung Art.-Nr. VE €/St. RG Info 1876900 1/84 230,00 R2 Schlüsselanhänger Für modulare Türstation und Briefkastensys- teme mit Zugangsmodul. • In Verbindung mit Zugangsmodul • Zur automatischen Türöffnerbetätigung • Lieferumfang 10 Stück ˜ Zubehör von: Zugangsmodul 18768.. → 44 Ausführung Art.-Nr. VE €/St. RG Info 1877000 1/78 230,00 R2 Acero Hohlwandmontage Set Zubehörset für die Befestigung eines Acero bzw. Acero pur UP-Kastens mit 52 mm Kasten- tiefe in Hohlwänden. Bestehend aus vier Winkeln, 4 Krallen und einer Schablone. ˜ Zubehör von: Türstation Acero → 56, Türstation Acero pur → 60 Ausführung Art.-Nr. VE €/St. RG Info 1816800 1/10 64,00 R3 Neu Ritto_K2010_1_TwinBus-Türstationen_AceroPur.fm Seite 63 Mittwoch, 29. September 2010 10:24 10 Ausführung Art.-Nr. VE RG Info 1816620 1/16 R3 Ausführung Art.-Nr. VE RG Info 1816520 1/16 R3 Ausführung Art.-Nr. VE RG Info 1519421 1/2 R3 silbergrau metallic Ausführung Art.-Nr. VE RG Info 1816020 1/16 R3 Ausführung Art.-Nr. VE RG Info 1816800 Neu 1/10 R3 Ausführung Art.-Nr. VE RG Info 1877000 1/78 R2 Ausführung Art.-Nr. VE RG Info 1876900 1/84 R2 Zu komplettieren mit: Spannungsversorgung aus Netztrafo 16477.., Stand-alone-Betrieb mit Netzgerät 17573.. möglich Zu komplettieren mit: Spannungsversorgung über Netztrafo 16477.., Schaltgerät 14981 Zubehör von: Türstation Acero, Türstation Acero pur Zubehör von: Zugangsmodul 18768.. Zubehör von: Zugangsmodul 18768..

22 | Acero pur Edelstahl-Türstation 09.2011 | Tür- und Gebäudekommunikation TwinBus Bestelltabellen 2 TWINBUS BESTELLTABELLEN w w w . r i t t o . d e | U n v e r b i n d l i c h e P r e i s e m p f e h l u n g o h n e M w S t . TwinBus Bestell- tabellen TwinBus Bestelltabellen | Acero pur Audio | ©2010 Acero pur Audio Acero pur Edelstahl-Türstation mit Wohntelefon Komfort 17650. Einfamilienhaus mit internem Sprechverkehr. Anzahl interne Teilnehmer Wohntelefon Komfort Netzgerät Acero Edelstahl- Türstation 1 Klingeltaste 1 7650 70 1 7573 01 RGE1810125 2 2 1 1 3 3 1 1 4 4 1 1 5 5 1 1 6 6 1 1 7 7 1 1 8 8 1 1 RG R2 R2 R3 Acero pur Edelstahl-Türstation mit Wohntelefon 17630 Acero Edelstahl-Türstation Anzahl Teilnehmer Wohntelefon weiß Netzgerät 1 Klingeltaste 2 Klingeltasten 3 Klingeltasten 4 Klingeltasten 6 Klingeltasten 1 7630 70 1 7573 01 RGE1810125 RGE1810225 RGE1810325 RGE1810425 RGE1810625 1 1 1 1 2 2 1 1 3 3 1 1 4 4 1 1 6 6 1 1 RG R2 R2 R3 R3 R3 R3 R3 Acero pur Edelstahl-Türstation mit Freisprechstelle 17230 Acero Edelstahl-Türstation Anzahl Teilnehmer Freisprech-stelle weiß Netzgerät 1 Klingeltaste 2 Klingeltasten 3 Klingeltasten 4 Klingeltasten 6 Klingeltasten 1 7230 70 1 7573 01 RGE1810125 RGE1810225 RGE1810325 RGE1810425 RGE1810625 1 1 1 1 2 2 1 1 3 3 1 1 4 4 1 1 6 6 1 1 RG R2 R2 R3 R3 R3 R3 R3 Acero_pur_Bestelltabellen_2011_oPr.indd 2 18.08.11 13:39

Tür- und Gebäudekommunikation | 09.2011 Acero pur Edelstahl-Türstation | 23 TwinBus Bestelltabellen 3 TWINBUS BESTELLTABELLEN w w w . r i t t o . d e | U n v e r b i n d l i c h e P r e i s e m p f e h l u n g o h n e M w S t . TwinBus Bestell- tabellen ©2010 | Acero pur Video Color | TwinBus Bestelltabellen Acero pur Video Color Acero pur Edelstahl-Türstation Video Color mit Video-Freisprechstelle 17875 mit zentraler Speisung Acero Edelstahl-Türstation Video Anzahl Teilnehmer Video-Freisprech- stelle weiß Netzgerät Video Netzgerät 1 Klingeltaste 2 Klingeltasten 3 Klingeltasten 4 Klingeltasten 1 7875 70 1 7573 01 RGE 1 6481 01 RGE1815125 RGE1815225 RGE1815325 RGE1815425 1 1 1 1 1 2 2 1 1 1 3 3 1 1 1 4 4 1 1 1 RG R3 R2 R3 R3 R3 R3 R3 Acero pur Edelstahl-Türstation Video Color mit Video-Hausstation 17865 mit zentraler Speisung Acero Edelstahl-Türstation Video Anzahl Teilnehmer Video-Haus station weiß Netzgerät Video Netzgerät 1 Klingeltaste 2 Klingeltasten 3 Klingeltasten 4 Klingeltasten 1 7865 70 1 7573 01 RGE 1 6481 01 RGE1815125 RGE1815225 RGE1815325 RGE1815425 1 1 1 1 1 2 2 1 1 1 3 3 1 1 1 4 4 1 1 1 RG R3 R2 R3 R3 R3 R3 R3 Acero pur Edelstahl-Türstation Video Color mit Video-Hausstation Komfort 17867 mit zentraler Speisung Acero Edelstahl-Türstation Video Anzahl Teilnehmer Video-Hausstation Komfort weiß Netzgerät Video Netzgerät 1 Klingeltaste 2 Klingeltasten 3 Klingeltasten 4 Klingeltasten 1 7867 70 1 7573 01 RGE 1 6481 01 RGE1815125 RGE1815225 RGE1815325 RGE1815425 1 1 1 1 1 2 2 1 1 1 3 3 1 1 1 4 4 1 1 1 RG R3 R2 R3 R3 R3 R3 R3 Acero_pur_Bestelltabellen_2011_oPr.indd 3 18.08.11 13:39

Intelligente Gebäudekommunikation ZXRGE1112002/09.11/15.A T © Schneider Electric – All rights r eserved Schneider Electric GmbH Gothaer Straße 29 40880 Ratingen Germany www.schneider-electric.com Kontakt Ritto Tel. +49 27 73 812-0 Fax +49 27 73 812-9 99 [email protected] www.ritto.de Sämtliche Angaben in diesem Prospekt zu unseren Produkten dienen lediglich der Produkt- beschreibung und sind rechtlich unverbindlich. Druckfehler, Irrtümer und Änderungen, bei dem Produktfortschritt dienenden Änderungen auch ohne vorherige Ankündigung, bleiben vorbehalten. © Alle Rechte bleiben vorbehalten. Layout, Ausstattung, Logos, Texte, Grafiken und Bilder dieses Katalogs sind urheberrechtlich geschützt. Dieses Dokument wurde auf umwelt- freundlichem Papier gedruckt. Ritto Produkte sind ausschließlich im Elektrofachhandel oder über den Fachmann im Elektrohandwerk erhältlich. Ritto ist aktiver Partner der Initiativen: 09-2011
