Flexible Stromkreisverteilungen im Wohnungsbau

Das Tempo der neuen Entwicklungen und Normänderungen im Wohnungsbau ist atemberaubend. Deshalb möchte sich dieser ElektroSpicker mit der Frage beschäftigen: Wie schaffe ich es trotz all dieser Veränderungen eine fachgerechte Stromkreisverteilung effizient aufzubauen?

Veröffentlicht: 22. Dezember 2023 Kategorie: Fachartikel

Themen

Elektroinstallation

ABB

Flexible Stromkreisverteilungen im Wohnungsbau

Veröffentlicht: 22. Dezember 2023 · Kategorie: Fachartikel

Aus diesem Dokument

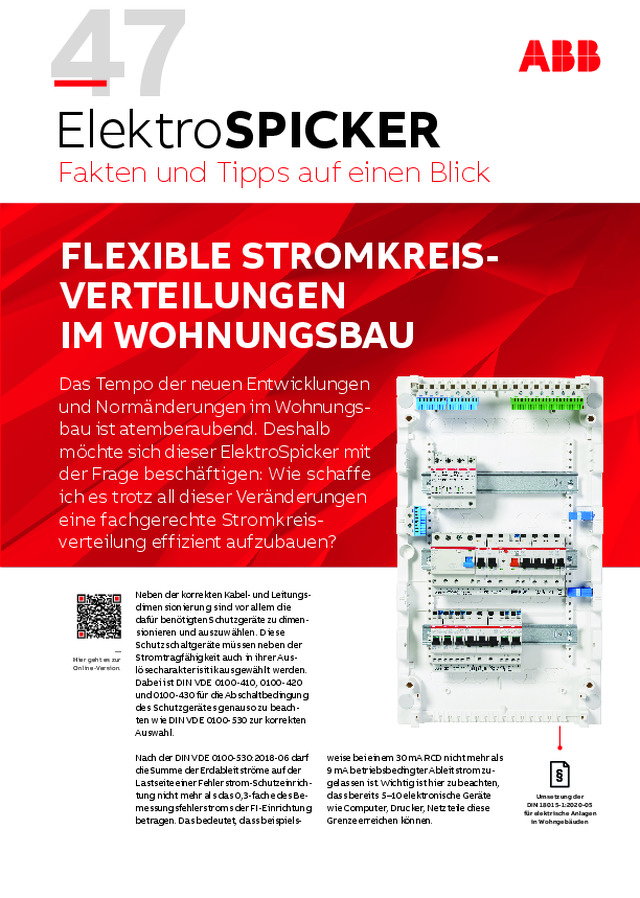

47 — ElektroSPICKER Fakten und Tipps auf einen Blick FLEXIBLE STROMKREIS VERTEILUNGEN IM WOHNUNGSBAU Das Tempo der neuen Entwicklungen und Normänderungen im Wohnungs bau ist atemberaubend. Deshalb möchte sich dieser ElektroSpicker mit der Frage beschäftigen: Wie schaffe ich es trotz all dieser Veränderungen eine fachgerechte Stromkreis verteilung effizient aufzubauen? — Hier geht es zur Online-Version. Neben der korrekten Kabel- und Leitungsdimensionierung sind vor allem die dafür benötigten Schutzgeräte zu dimen sionieren und auszuwählen. Diese Schutzschaltgeräte müssen neben der Stromtragfähigkeit auch in ihrer Aus lösecharakterisitik ausgewählt werden. Dabei ist DIN VDE 0100-410, 0100-420 und 0100-430 für die Abschaltbedingung des Schutzgerätes genauso zu beachten wie DIN VDE 0100-530 zur korrekten Auswahl. Nach der DIN VDE 0100-530:2018-06 darf die Summe der Erdableitströme auf der Lastseite einer Fehlerstrom-Schutzeinrichtung nicht mehr als das 0,3-fache des Bemessungsfehlerstroms der FI-Einrichtung betragen. Das bedeutet, dass beispiels- weise bei einem 30 mA RCD nicht mehr als 9 mA betriebsbedingter Ableitstrom zugelassen ist. Wichtig ist hier zu beachten, dass bereits 5 – 10 elektronische Geräte wie Computer, Drucker, Netzteile diese Grenze erreichen können. Umsetzung der DIN 18015-1:2020-05 für elektrische Anlagen in Wohngebäuden — Fehlerstrom-Schutzeinrichtung und Fehlerlichtbogen-Schutzeinrichtung Der Grenzwert für den Schutzleiterstrom beträgt 0,5 mA pro A (DIN EN...
