Bus-Verkabelung für's Smart Home

Was ist bei der Verlegung mittels Bus-Topologie zu beachten? Was für eine Leitung ist die richtige? Was ist bei den Spannungsversorgungen zu berücksichtigen?

Veröffentlicht: 8. August 2022 Kategorie: Fachartikel

Themen

Elektroinstallation

ABB

Bus-Verkabelung für's Smart Home

Veröffentlicht: 8. August 2022 · Kategorie: Fachartikel

Was ist bei der Verlegung mittels Bus-Topologie zu beachten? Was für eine Leitung ist die richtige? Was ist bei den Spannungsversorgungen zu berücksichtigen?

Aus diesem Dokument

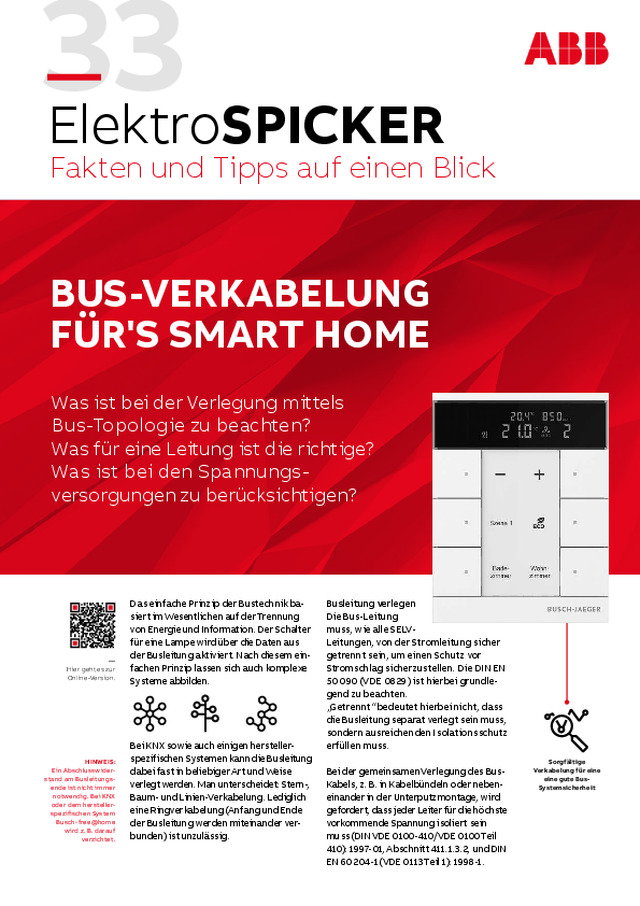

33 — ElektroSPICKER Fakten und Tipps auf einen Blick BUS-VERKABELUNG FÜR'S SMART HOME Was ist bei der Verlegung mittels Bus-Topologie zu beachten? Was für eine Leitung ist die richtige? Was ist bei den Spannungs versorgungen zu berücksichtigen? — Hier geht es zur Online-Version. HINWEIS: Ein Abschlusswider stand am Busleitungs ende ist nicht immer notwendig. Bei KNX oder dem hersteller spezifischen System Busch-free@home wird z. B. darauf verzichtet. Das einfache Prinzip der Bustechnik ba siert im Wesentlichen auf der Trennung von Energie und Information. Der Schalter für eine Lampe wird über die Daten aus der Busleitung aktiviert. Nach diesem ein fachen Prinzip lassen sich auch komplexe Systeme abbilden. Bei KNX sowie auch einigen hersteller spezifischen Systemen kann die Busleitung dabei fast in beliebiger Art und Weise verlegt werden. Man unterscheidet: Stern-, Baum- und Linien-Verkabelung. Lediglich eine Ringverkabelung (Anfang und Ende der Busleitung werden miteinander ver bunden) ist unzulässig. Busleitung verlegen Die Bus-Leitung muss, wie alle SELVLeitungen, von der Stromleitung sicher getrennt sein, um einen Schutz vor Stromschlag sicherzustellen. Die DIN EN 50 090 (VDE 0829) ist hierbei grundle gend zu beachten. „Getrennt“ bedeutet hierbei nicht, dass die Busleitung separat verlegt sein muss, sondern ausreichenden Isolationsschutz erfüllen muss. Bei der gemeinsamen Verlegung des BusKabels, z. B. in Kabelbündeln oder neben einander in der Unterputzmontage, wird...
