Zangen

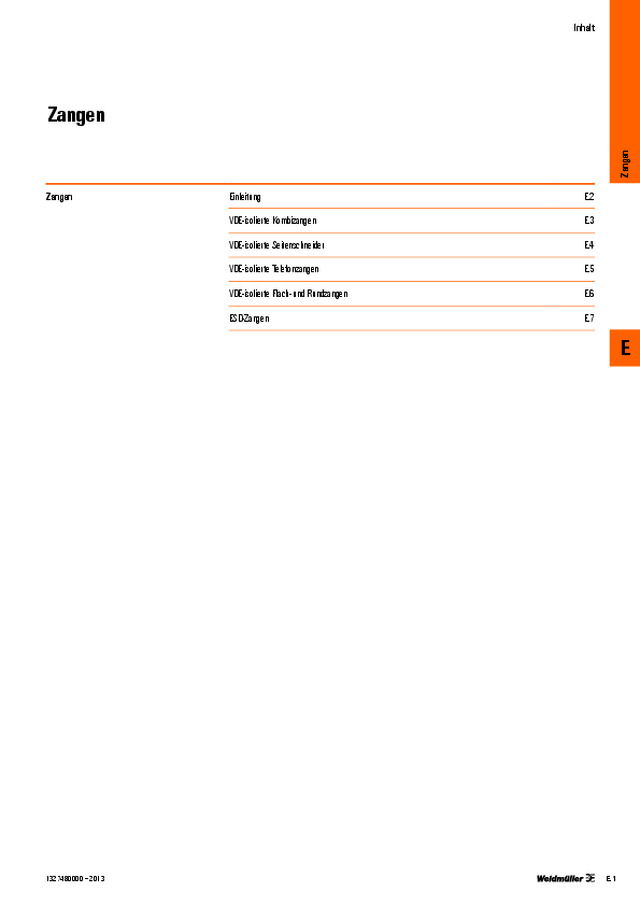

Inhalt Zangen Zangen Einleitung  E.2 VDE-isolierte Kombizangen  E.3 VDE-isolierte Seitenschneider  E.4 VDE-isolierte Telefonzangen  E.5 VDE-isolierte Flach- und Rundzangen  E.6 ESD-Zangen  E.7 E Zangen E.1 1327480000 – 2013

Einleitung Für Arbeiten unter Spannung müssen besondere Richtlinien  beachtet und Werkzeuge verwendet werden, die speziell für  diese Anwendungen hergestellt und geprüft wurden. Weidmüller bietet dem Anwender ein komplettes, den  natio nalen und internationalen Prüfnormen entsprechendes  Zangen sortiment an. Alle Zangen werden nach  DIN EN 60900 geprüft und gefertigt.   Die Zangen wurden durch ihre ergonomische Gestaltung  der Handform angepasst. Dadurch ergibt sich eine  bessere Handpositionierung, die Finger werden nicht  zusammengedrückt, was letztendlich ein ermüdungsfreies  Arbeiten ermöglicht. Zangen E Zangen E.2 1327480000 – 2013

E E.3 1327480000 – 2013 VDE-isolierte Kombizangen Bis 1.000 V (AC) und 1.500 V (DC)Schutzisolation nach IEC 900, DIN EN 60900•  Gesenkgeschmiedet aus hochwertigen Spezial- Werkzeugstählen •  Sicherheitsgriffe mit ergonomischer und abgleitsicherer  TPE-VDE-Hülle •  Aus schlagfestem, kälte- und wärmebeständigen,  schwer entflammbaren, cadmiumfreien TPE (Thermoplastisches Elastomer) •  Elastische Greifzone und harter Kern•  Hochglanzpolierte Oberfläche•  Korrosionsgeschützt durch galvanische Beschichtung  (Nickel-Chrom) Technische Daten Schneidleistung Leiterdurchmesser max. (H) mm Leiterdurchmesser max. (MH) mm Werkzeugdaten Schneidenhärte - Gesamtlänge mm Gewicht g Hinweis Bestelldaten Ausführung Hinweis KBZ 160 / KBZ 180 / KBZ 200 Kombizangen Kombizange nach DIN ISO 5746 •  Mit Öffnungsspalt (siehe Skizze)•  Bis zu einer Dicke von 2,5 mm werden Folien und Bleche  mit der Spitze gegriffen •  Bis zu einer Dicke von 2,5 mm zieht die Greifkraft das  Werkstück in Richtung Gelenk •  Besonders lange Schneide für Flach- und Rundkabel•  Zum Schneiden weicher und harter Drähte•  Schneiden induktiv auf ca. 60 HRC gehärtet KBZ 160 KBZ 180 KBZ 200 1,8 2,5 2,5 2,5 2,8 3 60 60 60 160 180 200 230 290 362 (MH) mittelharter Draht; (H) harter Draht; (P) Pianodraht Typ VPE Best.-Nr. KBZ 160 1 9046280000 KBZ 180 1 9046290000 KBZ 200 1 9046300000 KBZI 200 Kombizange schweres Modell (Telegrafenzange) Telegrafenzange (Kombizange) nach DIN 5746 •  Schweres Modell für hohe Anforderungen•  Besonders lange Schneide für Flach- und Rundkabel•  Zum Schneiden weicher und harter Drähte•  Schneiden induktiv auf ca. 60 HRC gehärtet KBZI 200 2,53 60200412 (MH) mittelharter Draht; (H) harter Draht; (P) Pianodraht Typ VPE Best.-Nr. KBZI 200 1 9046430000 Zangen VDE-isolierte Kombizangen

E E.4 1327480000 – 2013 VDE-isolierte Seitenschneider Bis 1.000 V (AC) und 1.500 V (DC)Schutzisolation nach IEC 900, DIN EN 60900•  Gesenkgeschmiedet aus hochwertigen Spezial- Werkzeugstählen •  Sicherheitsgriffe mit ergonomischer und abgleitsicherer  TPE-VDE-Hülle •  Aus schlagfestem, kälte- und wärmebeständigen,  schwer entflammbaren, cadmiumfreien TPE (Thermoplastisches Elastomer) •  Elastische Greifzone und harter Kern•  Hochglanzpolierte Oberfläche•  Korrosionsgeschützt durch galvanische Beschichtung  (Nickel-Chrom) Technische Daten Schneidleistung Leiterdurchmesser max. (H) mm Leiterdurchmesser max. (MH) mm Leiterdurchmesser max. (P) mm Werkzeugdaten Schneidenhärte - Gesamtlänge mm Gewicht g Hinweis Bestelldaten Ausführung Hinweis KSE 160 / KSE 200 / SE TOP Profi-Seitenschneider für Pianodraht Seitenschneider nach DIN ISO 5749 •  Schneiden zusätzlich auf ca. 64 HRC induktiv gehärtet•  Zum Schneiden weicher Drähte und Pianodraht KSE 160 - KSE 200 •  Optimierte Kraftübertragung•  Schnittkraftoptimierte Präzisionsschneide SE TOP •  Mit eingelegtem Gelenk•  Besonders feine Präzisionsschneide KSE 160 KSE 200 SE TOP 2,5 3 2,5 3,5 4,2 3,5 2 2,5 2 64 64 64 160 200 160 243 325 251 (MH) mittelharter Draht; (H) harter Draht; (P) Pianodraht Typ VPE Best.-Nr. KSE 160 1 9046410000 KSE 200 1 9046420000 SE TOP 1 9046340000 SE HD 140 / SE HD 160 / SE HD 180 Seitenschneider für harten Draht Seitenschneider nach DIN ISO 5749 •  Mit eingelegtem Gelenk•  Mit Präzisionsschneide•  Schneiden zusätzlich auf ca. 62 HRC induktiv gehärtet•  Spezieller Werkzeugstahl SE HD 140 SE HD 160 SE HD 180 2 2,3 3 2,8 3 3,8 1,4 1,6 1,8 62 62 62 140 160 180 203 253 291 (MH) mittelharter Draht; (H) harter Draht; (P) Pianodraht Typ VPE Best.-Nr. SE HD 140 1 9046310000 SE HD 160 1 9046320000 SE HD 180 1 9046330000 Zangen VDE-isolierte Seitenschneider

E E.5 1327480000 – 2013 VDE-isolierte Telefonzangen Bis 1.000 V (AC) und 1.500 V (DC)Schutzisolation nach IEC 900, DIN EN 60900•  Gesenkgeschmiedet aus hochwertigen Spezial- Werkzeugstählen •  Sicherheitsgriffe mit ergonomischer und abgleitsicherer  TPE-VDE-Hülle •  Aus schlagfestem, kälte- und wärmebeständigen,  schwer entflammbaren, cadmiumfreien TPE (Thermoplastisches Elastomer) •  Elastische Greifzone und harter Kern•  Hochglanzpolierte Oberfläche•  Korrosionsgeschützt durch galvanische Beschichtung  (Nickel-Chrom) Technische Daten Schneidleistung Leiterdurchmesser max. (H) mm Leiterdurchmesser max. (MH) mm Werkzeugdaten Schneidenhärte - Gesamtlänge mm Gewicht g Hinweis Bestelldaten Ausführung Hinweis FRZ SG 160 / FRZ SG 200 Flachrundzange mit Schneide gebogen   (Telefonzange) Telefonzange mit Schneide gebogen nach DIN ISO 5745 •  Flachrunde Backen•  Greifflächen geriffelt•  Spitze um 45° gebogen•  Schneiden zusätzlich auf ca. 60 HRC induktiv gehärtet•  Spezial-Werkzeugstahl FRZ SG 160 FRZ SG 200 1,6 1,8 2,5 2,8 60 60 160 200 162 207 (MH) mittelharter Draht; (H) harter Draht; (P) Pianodraht Typ VPE Best.-Nr. FRZ SG 160 1 9046390000 FRZ SG 200 1 9046400000 FRZ S 160 / FRZ S 200 Flachrundzange mit Schneide (Telefonzange) Telefonzange mit Schneide gebogen nach DIN ISO 5745 •  Flachrunde Backen•  Greifflächen geriffelt•  Spitze um 45° gebogen•  Schneiden zusätzlich auf ca. 60 HRC induktiv gehärtet•  Spezial-Werkzeugstahl FRZ S 160 FRZ S 200 1,6 1,8 2,5 2,8 60 60 160 200 170 224 (MH) mittelharter Draht; (H) harter Draht; (P) Pianodraht Typ VPE Best.-Nr. FRZ S 160 1 9046370000 FRZ S 200 1 9046380000 Zangen VDE-isolierte Telefonzangen

E E.6 1327480000 – 2013 VDE-isolierte Flach- und Rundzangen Bis 1.000 V (AC) und 1.500 V (DC)Schutzisolation nach IEC 900, DIN EN 60900•  Gesenkgeschmiedet aus hochwertigen Spezial- Werkzeugstählen •  Sicherheitsgriffe mit ergonomischer und abgleitsicherer  TPE-VDE-Hülle •  Aus schlagfestem, kälte- und wärmebeständigen,  schwer entflammbaren, cadmiumfreien TPE (Thermoplastisches Elastomer) •  Elastische Greifzone und harter Kern•  Hochglanzpolierte Oberfläche•  Korrosionsgeschützt durch galvanische Beschichtung  (Nickel-Chrom) Technische Daten Werkzeugdaten Gesamtlänge mm Gewicht g Hinweis Bestelldaten Ausführung Hinweis FZ 160 Flachzange Flachzange nach DIN ISO 5745 •  Geriffelte Greiffläche•  Mit langem Maul 160163 Typ VPE Best.-Nr. FZ 160 1 9046350000 RZ 160 Rundzange Rundzange nach DIN ISO 5745 •  Geriffelte Greiffläche•  Mit langem Maul 160153 Typ VPE Best.-Nr. RZ 160 1 9046360000 Zangen VDE-isolierte Flach- und Rundzangen

Einleitung ESD-Zangen Weidmüller ESD-Zangen dienen dem sicheren, präzisen  Einsatz für Arbeiten an sensibler Elektronik. Das spezielle  Griff-Material vermeidet elektrostatische Aufladungen. Elektrostatische Entladung (ESD = Electrostatic Discharge)  ist eine nicht zu unterschätzende Gefahr für die Elektronik.  Die Übertragung oder Entladung von elektrostatischer  Ladung kann erhebliche Schäden verursachen. Für die  Beschädigung von empfindlichen Bauteilen reichen Potentiale  von weniger als 100 Volt aus. ESD mit Spannungen  unter 2.000 Volt nehmen Menschen jedoch nicht wahr.  Für ein Arbeiten an Bauteilen, die empfindlich gegen  elektrostatische Entladungen sind, bedarf es – neben einem  elektrostatikfreien Arbeitsplatz – besonders ausgelegter  Werkzeuge. Die ESD-Zangen sind auf den Einsatz in der Elektronik  – elektronische Schaltungen/Bauteile – sowie in der  Feinmechanik abgestimmt. Alle Zangen verfügen über  einen EGB/ESD- sicheren zweifarbigen Zweikomponenten- Kunststoffgriff. Die verwendeten Griff-Materialien  entsprechen allen Anforderungen an den EGB-Schutz  für Handwerkzeuge (EGB = Elektrostatisch gefährdete  Bauelemente). Die 120 mm langen ESD-Zangen sind einzeln oder  als 4-teiliges Set – Seitenschneider mit spitzem Kopf,  Schrägschneider, Flachzange, Spitzzange – erhältlich.  ESD-Zangen sind nicht geeignet für Arbeiten an  spannungsführenden Bauteilen oder Baugruppen. E Zangen E.7 1327480000 – 2013

E E.8 1327480000 – 2013 SEE ESD 120 Elektronik ESD Seitenschneider mit spitzem Kopf Bestelldaten Typ VPE Best.-Nr. SEE ESD 120 1 9205130000 Technische Daten Gewicht 90 g •  Harter Draht (Federdraht/Stahlnägel):  0,4 mm/AWG 26 •  Mittelharter Draht (Eisen/Nägel):  1,0 mm/AWG 18 •  Weicher Draht (Kupfer/Aluminium):  1,5 mm/AWG 15 SEE ESD 125 Elektronik ESD Seitenschneider mit ovalem Kopf Bestelldaten Typ VPE Best.-Nr. SEE ESD 125 1 9204750000 Technische Daten Gewicht 90 g •  Mittelharter Draht (Eisen/Nägel):  0,8 mm/AWG 20 •  Weicher Draht (Kupfer/Aluminium):  1,5 mm/AWG 15 FZE ESD 130 Elektronik ESD Flachzange Bestelldaten Typ VPE Best.-Nr. FZE ESD 130 1 9204760000 Technische Daten Gewicht 90 g SZE ESD 130 Elektronik ESD Spitzzange Bestelldaten Typ VPE Best.-Nr. SZE ESD 130 1 9204770000 Technische Daten Gewicht 90 g SVSE ESD 130 Elektronik ESD Schrägschneider Bestelldaten Typ VPE Best.-Nr. SVSE ESD 130 1 9205140000 Technische Daten Gewicht 90 g •  Harter Draht (Federdraht/Stahlnägel):  0,6 mm/AWG 22 •  Mittelharter Draht (Eisen/Nägel):  1,0 mm/AWG 18 •  Weicher Draht (Kupfer/Aluminium):  1,2 mm/AWG 16 Zangen ESD-Zangen

E E.9 1327480000 – 2013 SUPER CUT Elektronik Seitenschneider Bestelldaten Typ VPE Best.-Nr. SUPER CUT 1 9205150000 Technische Daten Gewicht 78 g •  Weicher Draht (Kupfer):  1,2 mm/AWG 16 KOF SET ESD Elektronik ESD Kofferset Bestelldaten Typ VPE Best.-Nr. KOF SET ESD 1 9205210000 Technische Daten Gewicht 547 g Inhalt:•  Seitenschneider•  Spitzzange•  Flachzange•  Schrägschneider Zangen ESD-Zangen

E E.10 1327480000 – 2013 Zangen
