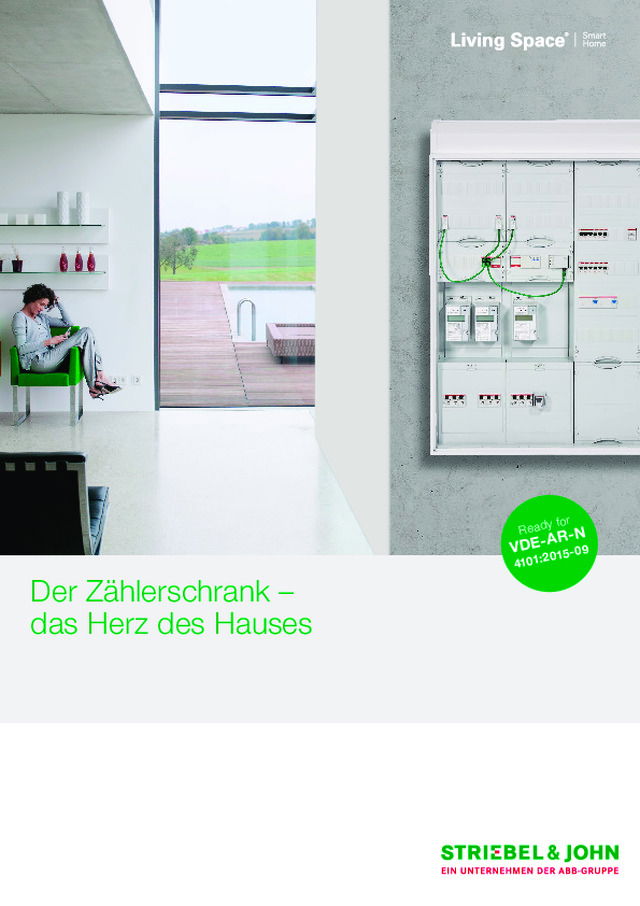

Der Zählerschrank –   das Herz des Hauses Ready  for VDE-A R-N 4101:2 015-09

2      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Erschließen Sie sich die Vielfalt  von ABB STRIEBEL & JOHN Was uns zu einem gefragten Hersteller und Partner macht,  ist der enge Kontakt zum Elektrofachmann in der Praxis.  Wir setzen uns für den Erfolg des Praktikers ein: Mit  einer breiten Produktpalette, die in punkto Installations-,  Montage- und Anwenderfreundlichkeit keine Wünsche  offen lässt.

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     3 101 05 03 02 04  Image und Kompetenzen   Die Produkte   Support EDS Zählerplatz App   Die neue VDE-AR-N 4101:2015-09   FAQ / Begriffe und Abkürzungen  Der Zählerschrank – das Herz des Hauses  Inhalt

4       2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     5 01 Image und Kompetenzen

6      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Eine starke Marke ABB STRIEBEL & JOHN Überall dort, wo Strom gezählt und verteilt wird, ist auf die leistungsfähigen Produkte von ABB STRIEBEL & JOHN Verlass. Seit 1958 produzieren, entwickeln und vertreiben wir maßgeschneiderte Energie-Verteilersysteme fürs Einfamilienhaus bis zum großen Industriekomplex.  Durch richtungsweisende Innovationen, die immer Schrittma-cher in der Branche waren, und praxisgerechte Lösungen hat sich das Unternehmen innerhalb weniger Jahre rasch zum renommierten Hersteller eines breiten Sortiments an Energie-Verteilersystemen entwickelt. Heute sind wir ein international agierendes Unternehmen der ABB-Gruppe. Unsere Innovati-onen, Kundenorientierung und montagefreundlichen Systeme stehen auch heute noch für die Werte-Tradition der frühestenUnternehmensanfänge: Qualität und Sicherheit.

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     7 Unsere Stärke Der enge Kontakt zum Elektrofachmann in der Praxis – das macht uns zu einem gefragten Hersteller und anerkannten Partner. Mit einer breiten Produktpalette, die in punkto Instal-lations-, Montage- und Anwenderfreundlichkeit keine Wün-sche offen lässt, sorgen wir dafür, dass Sie erfolgreich sind. Damit Sie die Montagevorteile unserer Produktpalette  in vollem Umfang nutzen können, unterstützen wir Sie zu- sätzlich mit praxisgerechten Produktseminaren. Modularität für Ihren Erfolg Das ABB STRIEBEL & JOHN-Baukastensystem eröffnet  Ihnen mit einer überschaubaren Anzahl von Produkten unend- lich viele Möglichkeiten. Unser Vertriebsservice-Team und unsere Außendienstmitarbeiter gehen gerne auf Ihre Wünsche ein und haben stets die passende Lösung für Sie parat. Wir bieten Ihnen   – Ein breites Sortiment im Bereich Energie-Verteilersysteme  und Reiheneinbaugeräte   – Ein durchdachtes Montage- und Verdrahtungssystem   – Ein anwendungsspezifisches Softwarepaket zur   Planung und Projektierung   – Seminarangebote für Einsteiger und Fortgeschrittene   – Kompetente Ansprechpartner vor Ort und im Vertriebs- service   – Schnelle Angebotsbearbeitung Unsere Stärke – Ihr Erfolg  Ihr Spezialist für Energie-Verteilersysteme

8      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Jeder Mensch soll sich entfalten können, unabhängig davon, wo er sich aufhält – zu Hause, in Zweckbauten oder in Hotels. Die neue Intelligenz der Steuerung gibt jedem Einzelnen einfach mehr Spielraum. Genau das ist der Anspruch von ABB. Alle neuen Anwendungen arbeiten perfekt zusammen und schaffen ein vielfältiges zukunftsorientiertes System, das sich jederzeit erweitern lässt. Hier zeigt sich die Stärke des globalen Anbieters: Das welt-weit beste Know-how bündelt sich und wird zum führenden Standard. Investitionen in die Gebäudetechnik sind nachhaltig, weil sie immer auf den aktuellen Stand der Technik gebracht werden und neue Lösungen bieten – für die Ansprüche von morgen bei Komfort, Sicherheit und Effizienz. Ein komplettes Angebot Kompetenz in allen Bereichen Die Zukunft ist smart. Die Gebäudesteuerung entwickelt sich weiter, wird  intelligenter und umfassender. ABB hat die ganze Vielfalt der Lösungen für  mehr Effizienz in allen Räumen, für mehr Möglichkeiten aller, die darin leben  und arbeiten, heute und morgen.

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     9 Ein ganzes Markenportfolio perfektioniert die Gebäudesteuerung in allen Abstufungen vom Eigenheim bis zum Hochhaus.

10       2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     11 02 Die Produkte

12      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Innovationen in der Zählerplatztechnik  Die zentrale Mess- und Kommunikationsstelle Was bieten wir dem Kunden im Bereich Zählerplatztechnik an? ABB STRIEBEL & JOHN hat seine Zählerschränkekonsequent weiterentwickelt, damit sie Ihnen dieInstallation so einfach wie möglich machen – zahlreiche nützliche Detailverbesserungen tun ihr Übriges dazu.Die Weiterentwicklungen und Detailverbesserungen reduzieren den Montageaufwand des Elektroinstal-lateurs für jeden Zählerschrank erheblich und bieten dem Anwender dadurch deutliche Kostenvorteile. Sie können dabei aus einer großen Auswahl an Aufputz- und Unterputzschränken auswählen –  das Angebot von ABB STRIEBEL & JOHNist eines der breitesten in der Branche und aus einer Hand verfügbar. 1 2   3 4 6   5 8  9 7  10

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     13 1     Der obere Anschlussraum   nimmt die Einrichtung zur Verbindung mit der  Kundenanlage auf, die in der TAB des Netzbetreibers festgelegt ist.  2      Raum für Zusatzanwendungen  wie z. B. den Einbau eines Smart-Meter-Gateways  (SMG) – „Sprachrohr“ zum Messstellenbetrieb und zum Privathaushalt für alle elektronischen Haushaltszähler (eHZ), Gas-, Wasser- und Wärmemengenzähler. 3       Spannungsversorgung für das Messsystem  Sicherungsautomat S800 mit 10 A, 25 kA, Kurzschluss-schaltvermögen, Überspannungskategorie IV;  (im ungezählten Bereich, gegebenenfalls plombierbar)  oder alternativ bei Abgriff von gezähltem Strom  S201M-B6 (6 A, 10 kA Kurzschlussschaltvermögen, Überspannungskategorie III). Anordnung im Raum für Zusatzanwendungen. 4     Der Zählerbereich   beinhaltet eine oder zwei BKE-I mit Sensor ZE302K. 5     Der untere Anschlussraum   nimmt das Betriebsmittel lt. TAB vor dem Zähler auf.  6     Selektiver Hauptsicherungsautomat  als zentrale laienbedienbare Trennvorrichtung  für die Kundenanlage. 7      Kommunikationsfeld  mit Montagetraversen zum bohrungslosen  Befestigen von Geräten. 8       eHZ-Zählerschrank  für die Auf- und Unterputzmontage. 9    Verteilerfeld    zum Einbau von Installationsgeräten für die  Endstromkreise. 10    APZ-Raum  Abschlusspunkt Zählerplatz (APZ), Schnittstelle  zwischen Abschlusspunkt Liniennetz (APL) und  Zählerplatz. Aufgeführte Bauteile und Geräte sind beispielhaft. Die Vorteile auf einen Blick –  Übersichtliche und zentrale Anordnung der   Kommunikationsanlagen – Schnelle bohrungslose Montage der Geräte– Genügend Platz für zukünftige Kommunikationsgeräte–  Einfache Stromversorgung der Geräte über   den Zählerschrank –  Geordnete Verkabelung durch Drahthalter– Optimaler Schutz durch Abdeckungen– Mehr Ordnung und Sicherheit Ordnung und Sicherheit sind garantiert Herumliegende Kabel und Geräte stören nicht nur die  Optik, sondern stellen auch ein Sicherheitsrisiko dar.  Das Kommunikationsfeld bietet unter anderem Platz für  ISDN- oder DSL-Komponenten, Telefonanlagen oder  TV/SAT-Verteiler.

14      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Produktübersicht  Zählerschränke Wir bieten Ihnen – Aufputz-Leerschränke IP31– Aufputz-Leerschränke IP55– Unterputz-Leerschränke IP30– Aufputz-Komplettschränke– Komplettfelder– Verteilerfelder– Kommunikationsfelder– Einspeisegehäuse und Zubehör– Elektronische Haushaltszähler– Einfache Planung mit der EDS   Zählerplatz App oder StriePlan

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     15 Zählerschränke  Leerschränke Schrankserie U A G (SZ) Schutzart IP30 IP31 IP55 Schutzklasse II II II Tiefe 200 mm 215 mm 225 mm Feldbreite (1- 5-feldbreit)  1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 Bauhöhe 00 (3 Rastereinheiten) # # # # # Bauhöhe   0 (4 Rastereinheiten) # # # # # Bauhöhe   1 (5 Rastereinheiten) # # # # # # # # # Bauhöhe   2 (6 Rastereinheiten) # # # # # # # # # # # # # # # Bauhöhe   3 (7 Rastereinheiten) # # # # # # # # # # # # # # # Bauhöhe   4 (8 Rastereinheiten) # # # # # # # # # # # # # # # Bauhöhe   5 (9 Rastereinheiten) # # # # # # # # # # # # # # #

16      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Zählerschränke Aufputz-Leerschränke Aufputz-Leerschränke der Serie A –  Schutzart IP31–  DIN VDE 0603-1, DIN 43870–  Schutzklasse II, schutzisoliert–  Schranktiefe 215 mm–  Aufputzgehäuse und Tür aus Stahlblech–  Farbe weiß: RAL 9016, pulverbeschichtet–  60 bis 540 Platzeinheiten–  Erhältlich in Feldbreite 1 bis 5  und Höhe von 5 bis 9 Rastereinheiten Aufputz-Leerschränke der Serie TwinLine-G (SZ) –  Schutzart IP55–  DIN VDE 0603-1, DIN 43870–  Schutzklasse II, schutzisoliert–  Schranktiefe 225 mm–  Aufputzgehäuse und Tür aus Stahlblech–  Farbe lichtgrau: RAL 7035, pulverbeschichtet–  72 bis 540 Platzeinheiten–  Erhältlich in Feldbreite 1 bis 5  und Höhe von 6 bis 9 Rastereinheiten

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     17 Zählerschränke Unterputz-Leerschränke Unterputz-Leerschränke der Serie U –  Schutzart IP30–  DIN VDE 0603-1, DIN 43870–  Schutzklasse II, schutzisoliert–  Schranktiefe 200 mm–  Unterputz-Mauerkasten aus verzinktem Stahlblech–  Blendrahmen und Tür aus Stahlblech–  Farbe weiß: RAL 9016, pulverbeschichtet–  60 bis 540 Platzeinheiten–  Erhältlich in Feldbreite 1 bis 5  und Höhe von 5 bis 9 Rastereinheiten

18      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Zählerschränke Komplettfelder Komplettfelder der Serie KA –   Direktmessungen  nach    VDE-AR-N 4101:2015-09 –   Wandlermessungen  nach  VDE 0603-8 –   Direkt- und Wandlermessung durch   modularen Ausbau kombinierbar –  Vorverdrahtet für Messkonzepte

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     19 Zählerschränke Aufputz-Komplettschränke Aufputz-Komplettschränke der  Serie KS –   Große Auswahl an Komplett schränken  für Ein- und Zweifamilienhäuser sowie an Mess- und Wandlerschränken –   Nach geltenden Normen und  Bestimmungen der entsprechenden Netzbetreiber –   Mit Zähler-, Verteiler- und  Kommunikationsfeldern

20      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Zählerschränke Verteiler- und Kommunikationsfelder Verteilerfelder –   Für Reiheneinbaugeräte mit stabiler   15 mm Hutprofilschiene mit dem  Lochraster für das Verdrahtungssystem –  Erhältlich in 1-feldbreiter Ausführung–  Verteilerfelder als Stromkreisverteiler–  Verteilerfelder mit Sammelschienensystem–  Verteilerfelder mit APZ-Raum–  Verteilerfelder mit N/PE Quick-Steckklemmen Kommunikationsfelder –   Übersichtliche und zentrale Anordnung   der Kommunikationsgeräte –  Erhältlich in 1- und 2-feldbreiter Ausführung–  Schnelle bohrungslose Montage der Geräte–  Einfache Stromversorgung der Geräte über    den Zählerschrank–  Kommunikationsfelder mit APZ-Raum–  Geordnete Verkabelung durch Drahthalter

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     21 ü Regionaler V erteilerberater WEST   Katalog | 2016 QR code generated on http://qrcode.littleidiot.be EDS Zählerplatz App Jetzt online als Web-App! NORD SÜD WEST ü Regionaler Verteilerberater NORD   Katalog | 2016 QR code generated on http://qrcode.littleidiot.be EDS Zählerplatz App Jetzt online als Web-App! NORD SÜD WEST ü Regionaler Verteilerberater SÜD   Katalog | 2016 QR code generated on http://qrcode.littleidiot.be EDS Zählerplatz AppJetzt online als Web-App! NORD SÜD WEST Zählerschränke Verteiler- und Kommunikationsfelder Zählerschränke Zählerplätze in Netzbetreiber-Gebietsaufteilung Zählerplätze in Netzbetreiber-Gebietsaufteilung –  Drei Regionale Verteilerberater (RVB)    für die Region Nord, West und Süd–  Komplette Zählerplätze und Zubehör nach den   Vorschriften der Netzbetreiber–  Weitere Planungsmöglichkeiten mit der EDS Zahlerplatz APP,    der Web-App und der Software StriePlan Gebündelte Informationen Hauptkatalog Unser neuer Hauptkatalog enthält umfassende Informationen zur Projektierung, Kalkulation und Bestellung von Energie-Verteilersystemen. Er zeigt nicht nur die gesamte Produkt-palette mit technischen Daten, Preisen und Maßen, sondern auch Montagetipps, die wichtigsten DIN- und VDE-Normen, Checklisten für die Auftragsbearbeitung und vieles mehr. Kataloge / Broschüren Neben unserem Hauptkatalog stehen Ihnen weitere Broschü-ren zu unseren Produkten zur Verfügung. Die technischen Daten sowie die umfassenden Produktinformationen bieten  Ihnen eine wertvolle Unterstützung für die Planung und Pro-jektierung unserer Verteiler systeme. Auf unserer Homepage unter www.striebelundjohn.com stehen Ihnen die Produkt-informationen zum Down loaden bereit oder fordern Sie diese  bei uns per Post oder E-Mail an. Regionaler Verteilerberater ABB STRIEBEL & JOHN bietet mit den Regionalen Vertei-lerberatern (RVB) wertvolle Planungs- und Kalkulationshilfen für Zählerschränke. In den RVB werden die Vorschriften der regionalen Netzbetreiber (NB) erläutert. Die Darstellung erfolgt übersichtlich in Tabellenform mit Typenbezeichnung und Preis-angaben. Die Regionalen Verteilerberater von ABB STRIEBEL & JOHN decken das gesamte Bundesgebiet ab. Um die Bestellung zu vereinfachen, sind hier die gebräuchlichsten Zählerplatzkombinationen zusammengestellt. Für ABB STRIEBEL & JOHN ist der Dialog mit dem Praktiker von großer Bedeutung. Deshalb orientieren sich unsere Prospekte und Kataloge an den Bedürf-nissen unserer Kunden. Ob Installateur, Planer, Schaltanlagenbauer oder Elektrogroßhändler, für alle Bereiche haben wir die Produktinformationen gezielt zusammengefasst. Wir bieten mit unseren Katalogen und Broschüren nützliche Informationen, die Ihnen für Ihre tägliche Arbeit zur Verfügung stehen.

22       2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     23 03 Tools

24      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Direktzugang zur Onlineversion  der EDS Zählerplatz Web-App    Einscannen und loslegen! Apple Store GOOGLE QR code generated on http://qrcode.littleidiot.be EDS Zählerplatz App für Smartphones und Tablets Einfach QR-Code mit dem Smartphone einscannen  und die EDS Zählerplatz App direkt downloaden. Sie sind Großhändler und möchten  Web-App-Partner werden?  Einscannen und mehr erfahren! Die kostenlose EDS Zählerplatz App  Mit nur 4 Klicks zum passenden Zählerschrank Früher war er ein reiner Energieverteiler, heute ist er oft auch eine wichtige   Mess- und Kommunikationszentrale – der Zählerschrank. Die Anforderungen an  ihn sind vielfältig. Entsprechend viele Konfigurationen gibt es. Die EDS Zählerplatz  App von ABB STRIEBEL & JOHN hilft Bauherren, Elektrogroßhändlern und  Elektroinstallateuren bei der Auswahl des passenden Zählerschranks. Immer schnelle Informationen Das Ziel der EDS Zählerplatz App: den richtigen  Zählerschrank für das jeweilige Versorgungsgebiet und  die verschiedenen Anwendungen finden. Vor allem der Netzbetreiber und dessen technische Anschlussbe- dingungen bestimmen die infrage kommenden Produkte. Vorbei sind die Zeiten, in denen man noch Kataloge  wälzen musste.  Mit der EDS Zählerplatz App auf dem Smartphone oder Tablet lässt sich der passende Zählerschrank direkt auf der Baustelle finden. Alternativ kann der Nutzer mit der Web-App auf der Internetseite von ABB STRIEBEL & JOHN den richtigen Schrank identifizieren. Elektrogroßhändler können im Rahmen der Web-App-Partnerschaft die EDS Zähler-platz Web-App zusätzlich in ihren Online-Shop einbinden und so ihren Kunden die Bestellung vereinfachen.

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     25 Von jedem Ort aus professionell planen Sie haben die Wahl  Finden Sie den passenden Zählerschrank mit der  EDS Zählerplatz App über Ihr Smartphone, das Tablet  oder direkt über die Onlineversion unserer Homepage ... Einfach, intuitiv und schnell! ... oder einfach über den Online-Shop Ihres Elektro- großhändlers. Bei unseren Web-App-Partnern können Sie den Zählerschrank nicht nur bequem finden, sondern auch direkt in deren Online-Shop bestellen.  Jeder Großhändler kann Web-App-Partner werden!

26      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Die kostenlose EDS Zählerplatz App  Mit nur 4 Klicks zum Ziel 1. Einfache Standortbestimmung per GPS Klick auf den Button „Standort bestimmen“Weiter zur Netzbetreiberauswahl über „Netzbetreiber“ 3. Anzahl Zählerplätze und zusätzlicher Ausbau Auswahl der gewünschten Zählerplatzanzahl über „+ und –“ Weiter zur Ergebnisanzeige  Oder optional: Weitere Einschränkung der Ergebnisanzahl über zusätzlichen Ausbau bzw. spezielle Anwendungen möglich 2. Auswahl Netzbetreiber und Ausführung Auswahl des Netzbetreibers sowie der gewünschten Ausführung Weiter über den Button „Zählerplätze“ 4. Ergebnisanzeige  Anzeige der unterschiedlichen Ergebnisse durch Scrollen in der Horizontalen bzw. VertikalenVertikal: Ergebnisse für unterschiedliche BauhöhenHorizontal: Ergebnisse in der gleichen Bauhöhe Die Handhabung der App ist denkbar einfach Nach Bestimmung des Zählerplatz-Standorts per GPS oder Eingabe der Postleitzahl bzw. des Ortsnamens von Hand ermittelt die EDS Zählerplatz App den zuständigen Netzbetrei-ber automatisch. Mit nur 4 Klicks wird der geeignete Zähler-schrank von ABB STRIEBEL & JOHN gefunden, der für die jeweilige Elektroinstallation benötigt wird und den Technischen Anschlussbedingungen (TAB) des Netzbetreibers entspricht. Standard-Funktionen der App   – Anzeige des PDF-Datenblatts   – Anzeige der Komponenten-Stückliste in Excel   – Anzeige der TAB und Besonderheiten der Netzbetreiber   – Anzeige der Bestellhinweise   – Versand aller Informationen per E-Mail möglich   – Verknüpfung zu weiteren Informationen auf der   Homepage von ABB STRIEBEL & JOHN

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     27 Die EDS Zählerplatz App im Internet  Erweiterte Funktionalitäten mit der Web-App 2. Auswahl Netzbetreiber und Ausführung Auswahl des Netzbetreibers sowie der gewünschten Ausführung Weiter über den Button „Zählerplätze“ Ohne Softwareinstallation loslegen Die anwenderfreundliche App ist auch auf der Internet- seite von ABB STRIEBEL & JOHN implementiert.  Die übersichtlichen und intuitiv zu bedienenden Standard-Funktionen sind integriert. Zusätzlich können die  Nutzer mit den erweiterten Funktionalitäten der Web-App  mehrere Produkte in einer Merkliste zusammenstellen,  speichern und daraus Mehrfachdatenblätter erstellen.  Erweiterte Funktionalitäten der Web-App   – Zusammenstellung mehrerer Produkte in einer Merkliste   – Generierung von Mehrfachdatenblättern aus der Merkliste   – Speicherung von nutzerbezogenen Merklisten   für spätere Anwendungen    – Zusammenfassung der Einzel-Datenblätter  in einer PDF-Datei   – Versand der Informationen aus der Web-App per E-Mail  Die Web-App finden Sie unter: www.striebelundjohn.com/eds-zaehlerplatz-web-app Generierung von  Mehrfachdatenblättern  aus der Merkliste

28      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Im Online-Shop der Elektrogroßhändler  Kostenlose Anmeldung zur Web-App-Partnerschaft Ein Service mit Mehrwert Sie sind Elektrogroßhändler? Dann ist die neue Online-Shop-Variante der Web-App für Sie besonders interessant. Denn Ihre Kunden können über die EDS Zählerplatz Web-App Produkte auswählen und direkt in den Bestellprozess Ihres Shops übergeben. Die Integration der Web-App in Ihren Online-Shop ist für Sie selbstverständlich kostenlos. Sie müssen sich lediglich online zur Web-App-Partnerschaft anmelden.  Starten Sie durch und seien Sie erfolgreich mit der  ABB STRIEBEL & JOHN Web-App-Partnerschaft!    Und so einfach geht es   – Formular ausfüllen und unverbindliche Anfrage absenden   – Zugangsdaten erhalten   – Dokumentation und Integrationsdaten abrufen   – Schnittstelle in Ihrem Webshop konfigurieren   – Web-App aktivieren Anmeldung zur Web-App-Partnerschaft:www.striebelundjohn.com/partner/zaehlerplatz/partner-werden

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     29 Erweiterte Produktpalette  Mess- und Wandlerkomponenten bis 1000 A ABB STRIEBEL & JOHN hat die Produktpalette der  EDS Zählerplatz App erweitert  Wurden bisher nur Direktmessungen bis 63 A berücksich-tigt, ist jetzt die Auswahl von Mess-und Wandlerlösungen bis 1000 A möglich. Diese werden bevorzugt in Gewerbe-, Industrie- und Sonderprojekten benötigt. Kompakte  Kleinwandleranlagen schließen zusätzlich die Lücke, die  durch die neue Anwendungsregel VDE-AR-N 4101:2015-09  entstanden ist.  Und so einfach geht es   – Formular ausfüllen und unverbindliche Anfrage absenden   – Zugangsdaten erhalten   – Dokumentation und Integrationsdaten abrufen   – Schnittstelle in Ihrem Webshop konfigurieren   – Web-App aktivieren Anmeldung zur Web-App-Partnerschaft:www.striebelundjohn.com/partner/zaehlerplatz/partner-werden

30      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Das professionelle modulare Projektierungssystemfür Elektroverteilungen  Das System StriePlan wurde von Fachleuten entwickelt, die selbst täglich mit der Fertigung von Elektro-Schaltanlagen zu tun haben. Es kennt nicht nur alle Standardlösungen, es meistert auch sämtliche individuellen Besonderheiten dieses Spezialbereichs – und das ist für die Praxis ein entscheiden-der Vorteil. Die Software hat sich in vielen Jahren bewährt und ist ein System, das höchsten Ansprüchen auf allen Stu-fen der Auftragsbearbeitung genügt: Das System unterstützt Sie vom Angebot über die Projektierung bis hin zur Auslie-ferung der Ware. Das gesamte Programmpaket arbeitet mit jedem IBM-kompatiblen PC zusammen. Die über 40-jährige Erfahrung im Schaltanlagenbau, die praxiserprobte, modulare Produktpalette und das reiche Know-how beim EDV-unter- stützten Planen und Kalkulieren sind die Garantie für den optimalen Nutzen und die Wirtschaftlichkeit des Software-Komplettprogramms.  Die Programme sind anwenderfreundlich, leistungsstark  und schnell erlernbar. Schon nach kurzer Einarbeitung kann der Benutzer planen, kalkulieren, projektieren und archivie-ren. Es sind keine speziellen CAD-Kenntnisse erforderlich. Die Programme arbeiten dialogorientiert, der Anwender wird durch das Programm geführt.  Die Arbeitsweise  Für den Anwender ist es wichtig, dass Kalkulation  und Projektierung „im Vorwärts- und Rückwärtsgang“  verknüpfbar sind.  Der Nutzen Er ist dreifach: Rationellste Auftragsbearbeitung, kosten-günstige Abwicklung und schnelle Verfügbarkeit von Daten. Unschätzbar ist die sichere und platzsparende Archivie- rung der Daten. Die Datenbank  Sie muss nicht in Eigenarbeit aufgebaut werden. ABB STRIEBEL & JOHN hat sie sorgfältig und auf langjährige Erfahrung aufbauend für diese Programme zusammen-getragen und stellt sie dem Kunden zur Verfügung. Weil die ABB STRIEBEL & JOHN-Leute „die Nase im Wind haben“,  schlagen sich alle eigenen Fortschritte und Verbesse- rungen auch in den StriePlan-Softwaremodulen nieder  und kommen der Anwendung zugute. Planungs- und Kalkulationssoftware StriePlan Programmübersicht Als Planungshilfe ist es das ideale Werkzeug, um in die  Systemwelt der zwei Spezialisten ABB STRIEBEL & JOHN und ABB STOTZ-KONTAKT einzusteigen. StriePlan-Basis beinhaltet   –  Projektverwaltung   –  Unterstützung bei der richtigen Produktauswahl   –  Vorschlag für das passende Zubehör   –  Erstellen von Stücklisten und Angeboten   –  Gehäuseplanung mit Gehäusevorschlag   –  Profilschienenberechnung für CombiLine-Module   –  Automatischer  Sockelplan   –  Zählerplatzkonfiguration   –  SMISSLINE  TP-Designer   –  Erstellen von grafischen Aufbauplänen   –  Formulare für die Verteilerbeschriftung   –  Wärmeberechnung   –  DIN EN 61439 StriePlan-Erweiterungsmodule werden benötigt für   – Erstellen von Stromlaufplänen   – BMK-Etiketten   – Klemmenbeschriftung   – Technische Listen    –   Export von DXF    – Export von Materiallisten   – Erstellen von Symbolen   – Kundenverwaltung

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     31 StriePlan ist eine modulare Planungs- und Kalkulations-software, flexibel und jederzeit erweiterbar. Die Software erleichtert Ihnen die komplette Projektierung von Energie-Verteilersystemen und Schaltanlagen. Nutzen Sie effiziente Angebotsunterlagen inklusive Stücklisten, Aufbau- und Stromlaufpläne. Mit StriePlan sind Sie schneller, besser, effizienter. Mit der kostenlosen Basisversion können Sie komfortabel Angebote erstellen, Ansichtspläne fertigen und vieles  mehr. Mit den Erweiterungsmodulen erschließen sich Ihnen weitere Funktionen. Zum optimierten Zeichnen von Strom-laufplänen ist das Modul StriePlan-SLP perfekt. Um die  Daten in verschiedene Anwendungen zu exportieren, nehmen Sie StriePlan-EXP. Generieren Sie mit StriePlan-GEN eigene Symbole. Mit StriePlan-CPM zur Kundenverwaltung komplet-tieren Sie das Softwarepaket. Planungs- und Kalkulationssoftware StriePlan Programmübersicht Bestellen Sie die StriePlan-CD mit dem VNB-Modul  oder downloaden Sie die Software kostenlos einfach unter:   www.striebelundjohn.com

32      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     33 04 Die aktuelle VDE-AR-N 4101:2015-09 für zukünftige Anforderungen an die Energiewende

34      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Auswirkungen der VDE-AR-N 4101:2015-09 Anforderungen an Zählerplätze Mit ABB STRIEBEL & JOHN für die Zukunft gut gerüstet Energieanlagen sind so zu errichten und zu betreiben, dass die technische Sicherheit gewährleistet ist. Dabei sind vor-behaltlich sonstiger Rechtsvorschriften die allgemein aner-kannten Regeln der Technik zu beachten. Die Einhaltung der allgemein anerkannten Regeln der Technik wird vermutet, wenn bei Anlagen zur Erzeugung, Fortleitung und Abgabe von Elektrizität die technischen Regeln des Verbandes der Elektro-technik, Elektronik Informationstechnik e.V. (VDE-Bestimmun-gen) eingehalten worden sind (siehe auch Energiewirtschafts-gesetz, EnWG  § 49). Die VDE/FNN-Anwendungsregeln (VDE-AR-N) sind praxis-orientierte Regeln für den sicheren Betrieb von Übertragungs- und Verteilungsnetzen und sind Teil des VDE-Vorschriften-werkes. Sie dienen gleichermaßen dem Netzbetreiber wie dem Errichter als Planungsgrundlage und Entscheidungshilfe. Die VDE-AR-N 4101 1  beschreibt die Mindestanforderungen  an Zähl- und Messeinrichtungen. In Bezug auf die Anwen-dungsregel VDE-AR-N 4101 1  des VDE/FNN hat der BDEW  die Technischen Anschlussbedingungen TAB 2007 (Ausgabe 2011) überarbeitet und angepasst. Die Technische Richtlinie „Technische Anschlussbedingungen für den Anschluss an das Niederspannungsnetz“ beschreibt die Anschlussbedingungen  für den Anschluss und den Betrieb von Anlagen, die gemäß § 1 Abs. 1 NAV  2  an das Niederspannungsnetz des Netzbe- treibers angeschlossen sind oder angeschlossen werden. Je nach Zugehörigkeit eines Netzbetreibers zu einer Landesgrup-pe oder gar netzbetreiberspezifisch gibt es weitere Vorgaben wie Anhänge, Beiblätter oder Ergänzungen zu den TAB, die beachtet werden müssen. Aufgrund der oben aufgeführten gesetzlichen Vorgaben und technischen Anforderungen aus VDE-Bestimmungen und TAB ergeben sich wiederum weitere Anforderungen an Zählerplät-ze im Niederspannungsnetz, die auf den folgenden Seiten näher erläutert werden. Unsere Stärke – Ihr Erfolg   – Die Produkte von ABB STRIEBEL & JOHN   entsprechen den aktuellen Bestimmungen und erfüllen  alle diese Anforderungen   –  Profitieren Sie von unserem guten Kontakt zu den   Netzbetreibern sowie unserer Mitarbeit in Gremien wie  ZVEI, VDE/FNN und DKE   –  Mit ABB STRIEBEL & JOHN setzen Sie auf   Planungssicherheit – heute und in Zukunft   EnWG: Gesetz über die Elektrizitäts- und Gasversorgung (Ausfertigungsdatum: Juli 2005 und Novelle Dezember 2012) 1  VDE-AR-N 4101: Anforderungen an Zählerplätze in elektrischen Anlagen im Niederspannungsnetz 2  NAV: Verordnung über Allgemeine Bedingungen für den Netzanschluss und dessen Nutzung für die Elektrizitätsversorgung in Niederspannung (Niederspannungsanschluss-    verordnung – NAV) Ausfertigungsdatum: November 2006. Gesetze und VerordnungenNAV, EnWG, EEG ... VDE/FNNNormen, Anwendungsregeln ... TABAnhänge, Beiblätter, Ergänzungen ...

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     35 Auswirkungen der VDE-AR-N 4101:2015-09 Anforderungen an Zählerplätze Die wesentlichen VDE-Bestimmungen  zum Zählerplatz im Überblick Nach DIN VDE 0100-444 3  müssen Anlagen in neu zu errich- tenden Gebäuden von der Einspeisung an als TN-S-System errichtet werden. In bestehenden Gebäuden, die bedeutende informationstechnische Betriebsmittel enthalten oder wahr-scheinlich enthalten werden und die aus einem öffentlichen Niederspannungsnetz versorgt werden, soll ab dem Anfang der Installationsanlage ein TN-S-System errichtet werden,  also ein 5-poliges Sammelschienensystem.  Die VDE/FNN-Anwendungsregel VDE-AR-N 4101 1  ergänzt  Abschnitt 7 „Mess- und Steuereinrichtungen, Zählerplätze“ der Technischen Anschlussbedingungen TAB 2007 (Ausgabe 2011). Zudem wird Abschnitt 9 „Steuerung und Datenübertra-gung“ der TAB 2007 (Ausgabe 2011) ergänzt.  Der obere Anschlussraum (OAR) Die Höhe des OAR beträgt generell 300 mm. Bei Zähler-plätzen nach DIN 43870 dient der OAR der Aufnahme von Betriebsmitteln für den Anschluss der Zuleitung zum nach-folgenden Stromkreisverteiler, Betriebsmitteln des Netzbe- treibers sowie Betriebsmitteln für Kommunikationseinrichtun-gen (z. B. RJ45-Patchmodul). Eine Nutzung als Stromkreisver-teiler selbst ist nicht zulässig. Abweichend davon können in diesem Raum Leitungsschutzschalter und Kombinationen von Leitungsschutzschalter und Fehlerstromschutzeinrichtungen (FI/LS) für bis zu drei einpolige Stromkreise je Kundenanlage installiert werden (z. B. für Kellerbeleuchtung, Waschmaschine, Wäschetrockner, Gefriertruhe). Hierbei dürfen die maximale Breite von 6 Platzeinheiten je Kundenanlage und die maximale zulässige Verlustleistung von 10 W für den oberen Anschluss-raum nicht überschritten werden. Der untere Anschlussraum (UAR) Die Höhe des UAR am Zählerplatz beträgt 300 mm. Im UAR ist generell ein 5-poliges Sammelschienensystem einzubauen. Der Raum für Zusatzanwendungen Der Raum für Zusatzanwendungen (siehe Bild 3) dient der Aufnahme von Betriebsmitteln des Netz- oder Messstellen-betreibers für ein Messsystem, wie z. B. ein Smart Meter  Gateway (SMG) für den Zähler sowie von Steuergeräten und ggf. von Steuereinheiten für Fernabschaltungen. Eine Verwen-dung als Stromkreisverteiler ist nicht zulässig. Die Nachrüs-tung von Räumen für Zusatzanwendungen in bestehenden Zählerplätzen erfolgt nach DIN VDE 0603-5 Anhang B  (siehe Beispiel Bild 4). Bild 1 Unterer Anschlussraum eines Zählerplatzes mit 5-poligem Sammelschienensystem Bild 2Oberer Anschschlussraum 300 mm Bild 3Raum für Zusatzanwendungen Bild 4Zählerfeld mitBKE-MARS ZE530(Nachrüstung) 1  VDE-AR-N 4101: Anforderungen an Zählerplätze in elektrischen Anlagen im Niederspannungsnetz 3  DIN VDE 0100-444: Schutzmaßnahmen – Schutz bei Störspannungen und elektromagnetischen Störgrößen (gültig seit Oktober 2010)

36      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Auswirkungen der VDE-AR-N 4101:2015-09 Anforderungen an Zählerplätze Kommunikationseinrichtungen Zählerplätze mit BKE-I sind mit einer Optoelektrischen Schnittstelle (Sensor mit Leitung) nach FNN-Lastenheft  „Kommunikationsadapter zur Anbindung [...] an das SMG“  auszustatten. Bei Zählerplätzen mit 3-Punktbefestigung ist ein Raum für Zusatzanwendungen mit mind. 8 PLE einzubau-en (siehe Seite 35, Bild 4).  Ist ein Abschlusspunkt Liniennetz (APL) vorhanden oder  geplant, ist im Kommunikations- oder Verteilerfeld innerhalb des Zählerschrankes oder in unmittelbarer Zählerschrank nähe ein Abschlusspunkt Zählerplatz (APZ) vorzusehen, z. B. in einem Installationskleinverteiler nach DIN VDE 0603-1. Ebenso ist bei vorhandenem oder geplantem APL nach DIN18015 ein Elektroinstallationsrohr zum Zählerplatz, bei Mehrkundenanlagen zum Zählerfeld der Allgemeinversorgung zu verlegen.  Zwischen Zählerplatz und APZ ist eine Datenleitung mind.  Typ CAT 5 zu verlegen und der Zählerplatz ist mit einer RJ45-Buchse in Schutzklasse 2 zu versehen. Diese RJ45-Buchse ist im Raum für Zusatzgeräte, sofern vorhanden, zu platzieren (siehe Bild 5, Ausschnitt 5.1). Bei Zählerfeldern mit 3-Punkt-befestigung muss die freie Leitungslänge der CAT 5-Leitungen 300 mm betragen. Die Leitung ist mit der RJ45-Buchse abzu-schließen (siehe Bild 6, Ausschnitt 6.1). Die Verbindung (CAT 5-Leitungen) zwischen Zählerplätzen erfolgt im vorhandenen Raum für Zusatzanwendungen. Bei Zählerplätzen ohne Raum für Zusatzanwendungen wird diese Verbindung ungeschnitten über den oberen Anschlussraum verlegt. Die Verlegung der Netzwerkleitung im Zählerfeld oder Verteilerfeld muss im Isola-tionsschlauch erfolgen (für Feld der integrierten Befestigungs- und Kontaktiereinrichtung (BKE-I) 500 mm-Schutzschlauch für CAT 5-Leitungen (ZB120) und für Feld mit 3-Punktbefestigung 1500 mm - ZB122). Dabei ist die geschützte Verlegung nach DIN VDE 0603 100 zu beachten. Zur Unterbringung weiterer Netzbetreiber/Messstellenbe-treiberspezifischen Betriebsmittel kann ggf. ein zusätzlicher Zusatzraum in einem separaten Verteilerfeld notwendig werden. Größe und Position dieses Zusatzraumes legt der Netzbetreiber bzw. Messstellenbetreiber fest. Die Verbindung der Schnittstellen der Betriebsmittel erfolgt mittels Patch-Kabel. Bei leitungsgebundener Übertragung von Zähl-/Tarif-werten bzw. für Steuerzwecke in die Kundenanlage ist im OAR des Zählerplatzes eine RJ45-Buchse einzubauen (Patchmodul ZE310 siehe Bild 5, Ausschnitt 5.2 oder Bild 6, Ausschnitt 6.2).  Spannungsversorgung / Betriebsmittel Die Anwendungsregel unterscheidet bei der Spannungsver-sorgung ob der Abgriff dem regulierten (ungezählten) oder dem nicht regulierten (gezählten) Bereich zugeordnet ist. Sofern die Spannungsversorgung, dem regulierten Bereich zugeordnet ist erfolgt der Spannungsabgriff im unteren An-schlussraum (UAR). Die Schutzeinrichtungen müssen für einen Bemessungsstrom von maximal 10 A, ein Bemessungskurz-schlussschaltvermögen (prospektiver Kurzschlussstrom) von 25 kA und für die Überspannungskategorie IV ausgelegt sein. Sofern die Spannungsversorgung dem nicht regulierten Be-reich zugeordnet ist, erfolgt der Spannungsabgriff hinter dem Zähler, z. B. aus dem oberen Anschlussraum (OAR). Bei dieser Art des Abgriffs müssen die Schutzeinrichtungen für einen Bemessungsstrom von maximal 10 A und ein Bemessungs-kurzschlussschaltvermögen (prospektiver Kurzschlussstrom) von 10 kA ausgelegt sein. In Verbindung mit einem selektiven, spannungsunabhängigem Hauptleitungsschutzschalter ABB S750 kann ein Leitungs-schutzschalter ABB S201 (6 kA) eingesetzt werden. Bild 5Zählerplatz mit BKE-I Bild 6Zählerplatz mit Dreipunkt-Befestigung 5.1 5.2 6.1 6.2

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     37 Auswirkungen der VDE-AR-N 4101:2015-09 Anforderungen an Zählerplätze Belastungs- und Bestückungsvarianten von Zählerplätzen Bei der Belegung von Zählerplätzen sind folgende Belastungs-varianten zu unterscheiden in   – a) haushaltsübliche Bezugsanlagen und ähnliche Anwen- dungen ≤ 63 A, siehe unten stehende Tabelle „Bezug“.   – b) Erzeugungsanlagen und/oder Bezugsanlagen mit ande- rem Lastverhalten (z. B. Direktheizungen, Speicher, Ladesta-tionen für Elektrofahrzeuge) ≤ 32 A, siehe unten stehende Tabelle 1 „Dauerstrom“ (Dauerbetrieb). Bei einer internen Zählerplatzverdrahtung mit H07V-K 16 m 2  darf ein Zähler- platz mit Einfachbelegung bis 44 A belastet werden. AufbaubeispieleDie Begrenzung der maximalen Betriebsströme ist durch geeignete Maßnahmen sicherzustellen Zählerplätze, die von den Belastungsvarianten a) und b) abwei-chen, sind getrennt zu berücksichtigen. Dass die festgelegte Grenzübertemperatur nicht überschritten ist, ist nach DIN EN 61439-1 (VDE0660-600-1) nachzuweisen. Die nachfolgende Tabelle (Auszug aus der VDE-AR-N 4101:2015-09 zzgl.  Ergänzungen ABB STRIEBEL & JOHN) gibt einen Überblick über die Belegungsmöglichkeiten in Abhängigkeit von der  internen Zählerplatzverdrahtung und der Belastungsvariante. Dauerstrom nach Variante b) Nennstrom der Trennvorrichtung z. B. SH-Schalter Char. E ≤ 22 A I N  max. 25 A ≤ 32 A I N  max. 35 A ≤ 44 A I N  max. 50 A Quellen: EnWG, NAV, TAB 2007, VDE/FNN z. B. VDE-AR-N 4101:2015-09 BKE-I und Dreipunkt-Befestigung Innere Verdrahtung des Zählerplatzes H07V-K 10 mm² H07V-K 16 mm² Belegungsbeispiele(Auch spiegelbildlich möglich) Belegung des Zählerfeldes250 mm breit Einfachbelegung Doppelbelegung Einfachbelegung Doppelbelegung Zähler Zähler 1 Zähler 2 Zähler 1 Zähler 2 Anwendung mit Belastungsvariante Bezug (Belastungsvariante a) ≤ 63 A ≤ 63 A ≤ 63 A ≤ 63 A ≤ 63 A ≤ 63 A Dauerstrom (Belastungsvariante b) ≤ 32 A ≤ 32 A ≤ 32 A ≤ 44 A ≤ 32 A ≤ 32 A Bezug/Dauerstrom(Belastungsvariante a/b) - ≤ 63 A ≤ 32 A - ≤ 63 A ≤ 32 A   Dauerstrom nach Variante b) bei Doppelbelegung im 1-feldbreiten Zählerschrank (Feldbreite 250 mm) 22 A  Quelle: VDE-AR-N 4101:2015-09

38       2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     39 05 FAQ |  Antworten auf häufig gestellte Fragen Begriffe und Abkürzungen

40      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Auswirkungen der neuen VDE-AR-N 4101:2015-09  FAQ zum Zählerplatz  Welche direkten Normen gibt es für den Zählerplatz? Zu beachten sind: DIN VDE 0603 (Installationskleinverteiler und Zählerplätze bis 400 V) mit allen Teilen.DIN 43870 mit allen Teilen.VDE AR-N 4101 (Anforderungen an Zählerplätze in elektri-schen Anlagen im Niederspannungsnetz).Alle vorher genannten Normen enthalten Verweise auf andere Normen. Ggf. zusätzliche Forderungen der Netzbe-treiber. Welches sind die wesentlichen, neuen normativen An-forderungen an den Zählerplatz? Einbaumöglichkeiten für Messsysteme müssen vorgesehen werden. Unterschiedliche Belastungs- und Bestückungs-varianten sind zu beachten. Es dürfen nur noch Schränke und Felder der BH3 (Höhe 1.100 mm) und BH5 (Höhe 1.400 mm) eingesetzt werden. Im unteren Anschlussraum ist aus EMV-Gründen grundsätzlich ein 5-poliges Sammel-schienensystem einzusetzen. Benötige ich zur Errichtung des Zählerplatzes noch die TAB (Technische Anschlussbedingungen)? Zählerplätze sind generell nach TAB zu errichten.  Allerdings wird im Punkt 7 der TAB (Zählerplätze) auf die VDE-AR-N 4101:2015-09 verwiesen, in der die technischen Anforderungen des Zähler platzes geregelt sind. Welche Zählerarten sind in der VDE-AR-N 4101:2015-09 gleichberechtigt dargestellt? Es gibt zwei Arten von Zählern:Der eHZ (elektronischer Haushaltszähler) ist aufsteckbar auf eine BKE-I (Befestigungs- und Kontaktiereinrichtung, integriert im Zählerfeld) oder BKE-A (Befestigungs- und Kontaktiereinrichtung als Adapter zur Montage auf dem Zählerkreuz).Der 3.HZ (elektronischer Zähler mit integrierter Möglichkeit zur Montage von Geräten für das Messsystem) hat eine 3-Punktbefestigung und wird auf ein Zählerkreuz montiert.Die Wahl der Zählerart obliegt dem Netzbetreiber/Messstellen betreiber. Welcher Zählerplatz dazu jeweils benötigt wird, entnehmen Sie bitte dem RVB. Können Standschränke als Zählerschränke eingesetzt werden?   Normativ generell nein. Nach DIN VDE0603-1 dürfen die Zählerschrankmaße eine Höhe von 1.400 mm, eine Breite von 1.300 mm und eine Tiefe von 225 mm nicht überschreiten Deshalb können Standschränke normativ nicht als Zähler-schränke eingesetzt werden.Trotzdem ist es technisch möglich, Zählerfelder von ABB STRIEBEL & JOHN auch in Standschränke, z. B. in schutzisolierte TwinLine-Schränke (Wand- und Standschränke), einzubauen. Dürfen im unteren Anschlussraum Hauptleitungsabzweig-klemmen auf Hutschienen eingesetzt werden? Nein, nach VDE-AR-N 4101:2015-09 ist im unteren An-schlussraum generell ein Sammelschienensystem gefordert. Wie hoch dürfen Zählerplätze nach der neuen  VDE-AR-N 4101:2015-09 belastet werden? Hier muss zukünftig nach Belastungs- und Bestückungsva-rianten unterschieden werden. Belastungsvariante a) ≤ 63 A bei haushaltsüblichen Bezugsanlagen und ähnlichen An-wendungen unter Berücksichtigung des Belastungsgrades und des Gleichzeitigkeitsfaktors nach DIN18015-1, Bild A.1, Kurve 1. Belastungsvariante b) ≤ 32 A bei Erzeugungsanlagen und/oder Bezugsanlagen mit anderem Lastverhalten (z. B. Direktheizungen, Speicher, Ladestrom für Elektrofahrzeu-ge), unabhängig von deren Einschaltdauer. Dies beruht auf dem Leiterquerschnitt 10 mm 2 . Zählerplätze mit Verdrahtung  16 mm 2  bzw. 1-feldbreite Schränke weichen davon ab. Die  Tabelle zeigt anschaulich die Werte für 10 mm 2  und 16 mm 2   bei Einfachbelegung und Doppelbelegung nach den beiden Belastungsvarianten.Zählerplätze, die davon abweichen, sind nach den Betriebs- und Montagebedingungen des Herstellers unter Berück-sichtigung der DIN VDE 0603 zu verwenden. Die festgelegte Betriebstemperatur des Zählerschrankes und der Betriebsmit-tel darf nicht überschritten werden und muss nach  DIN EN 61439-1 (VDE 0660-600-1) nachgewiesen werden. Ab welchem Strom ist eine Mess- und Wandleranlage  zu planen? Bei Anlagen, die von der „Tabelle Zählerplatzbelastung“ nicht abgedeckt werden, ist mit dem Netzbetreiber wegen der Ausführung der Zähleranlage Rücksprache zu nehmen. In diesen Fällen wird i. d. R. auf eine Mess- und Wandler anlage verwiesen.

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     41 Wie ist die Auslegung des Bezug- und Lieferzählers bei Überschusseinspeisungen?   Bei Anlagen mit dieser Einspeiseform muss der Bezug- und Lieferzähler (2-Richtungszähler) ebenfalls für die gleiche Belastungsvariante wie der Lieferzähler ausgelegt werden. Dies bedeutet z. B., dass bei Eigenerzeugungsanlagen im Bereich von 33 A bis 44 A beide Zählerplätze, sowohl der Lieferzähler als auch der Bezug- und Lieferzähler, mit  16 mm²-Leitungen und ggf. mit BKE-A plus-Klemmende-ckel auszustatten sind. Bei den Zählerplätzen für Eigen-erzeugungsanlagen sind auch die Messkonzepte des Netzbetreibers und die VDE AR4105 (Eigenerzeugungs-anlagen) zu beachten. Welche Teile zur Anbindung der Kommunikationsein-richtungen zukünftiger Messsysteme müssen nach VDE-AR-N 4101:2015-09 bei der Errichtung einer Zäh-leranlage eingebaut werden? Generell ist je Zählerschrank eine RJ45-Buchse in Schutz-klasse 2 einzubauen. Bei Mehrkundenanlagen ist diese Buchse beim Allgemeinzähler zu montieren. 1.) Beim eHZ-Zählerschrank mit BKE-I ist sie im Raum für Zusatzanwen-dungen hinter der plombierbaren Abdeckung einzubauen (SUJ-Typ: VS631). 2.) Beim Zählerplatz für 3-Punktbefesti-gung (Zählerkreuz) muss die RJ45-Buchse an der Leitung zum APZ (Abschlusspunkt Zählerplatz) montiert werden (SUJ-Typ: ZE311). Die Leitungslänge, ab Leitungsauslass am Zählerplatz, beträgt 300 mm.Zählerplätze mit BKE-I sind mit einer opto-elektrischen Schnittstelle (= Datensensor oder OKK) auszurüsten. Die Konformität zum Lastenheft „Kommunikationsadapter zur Anbindung von Messeinrichtungen …“ ist anhand von Prüfgrundlagen des FNN-Hinweises „Vergabe einer MeKo-Kennzeichnung …“ nachzuweisen (Anmerkung: Ein FNN- Expertennetzwerk MeKo erarbeitet derzeit die Prüfgrundlagen zum Konformitätsnachweis für Energiemesssysteme, erst danach können die Prüfungen beginnen).Ist ein APL (Abschlusspunkt Liniennetz) vorhanden oder ge-plant, ist vom APL zum Zählerplatz, bei Mehrkundenanlagen zum Allgemeinzählerplatz, ein Leerrohr unter den Bedingun-gen nach DIN 18015 zu verlegen.Ist ein APL vorhanden oder geplant, so ist ein APZ (Ab-schlusspunkt Zählerplatz) vorzusehen. Dieser kann entweder in unmittelbarer Nähe des Zählerschrankes in einem geeig-netem Gehäuse nach DIN VDE 0603-1 angeordnet werden oder im Kommunikationsfeld des Zählerschrankes. Außerdem besteht die Möglichkeit, den APZ in einem zusätzlichen Raum für Zusatzgeräte im Verteilerfeld anzubringen. Darf die Hauptleitung auch von oben in den Zählerschrank eingeführt werden? Nein, die VDE-AR-N 4101:2015-09 gibt vor, dass die Haupt-leitung nur von unten oder seitlich (Anmerkung: z. B. mit einem Einspeisegehäuse) in den unteren Anschlussraum des Zählerschrankes eingeführt werden darf. Wie ist die Montage/Ablesehöhe am Zählerschrank geregelt? Zählerplätze sind in Zählerschränken mit dazugehörigen Türen nach DIN VDE 0603 und DIN 43870 unterzubringen. Ab Oberkante Fertigfußboden bis Mitte Messeinrichtung/Steu-ereinrichtung muss ein Arbeits- und Bedienbereich vor dem Zählerschrank von mind. 0,80 m und max. 1,80 m vorhanden sein. Die Breite soll jedoch min. 1,00 m, die Tiefe min. 1,20 m und die Höhe min. 1,80 m durchgängig betragen.

42      2CPC 000 347 B0101  | Der Zählerschrank – das Herz des Hauses Auswirkungen der neuen VDE-AR-N 4101:2015-09  Begriffe und Abkürzungen Abschlusspunkt Liniennetz (APL) Abschlusspunkt des Telekommunikations- Zugangsnetzes Abschlusspunkt Zählerplatz (APZ)  Schnittstelle zwischen APL und Zählerplatz  Anschlussnutzer Letztverbraucher oder Erzeugungsanlagenbetreiber, die im Rahmen eines Anschlussnutzungsverhältnisses einen Anschluss an das Niederspannungsnetz zur Entnahme oder Einspeisung von Elektrizität nutzen Bauform Zählerplatz mit Dreipunkt-Befestigung Befestigungseinrichtung für alle Mess- und Zusatzeinrich-tungen mit Schraubbefestigung auf einem Zählerfeld nach DIN 43870 Bauform BKE-A Befestigungs- und Kontaktiereinrichtung inklusive Ver-riegelungseinrichtung für eHZ; als Adapter am Zählerfeld montiert oder zu installieren Bauform BKE-AZ Wie Bauform BKE-A, jedoch erweiterbar oder erweitert um Aufnahmen und Abdeckungen von Geräten nach DIN 43880, Baugröße 1  (BKE-A mit Raum für Zusatzanwendungen) Bauform BKE-I Befestigungs- und Kontaktiereinrichtung inklusive Verrie-gelungseinrichtung für eHZ zur Integration in ein Zählerfeld nach DIN 43870 Befestigungs- und Kontaktiereinrichtung (BKE)  für elektronische Haushaltszähler (eHZ) [DIN VDE 0603-5] Einrichtung zur Aufnahme von eHZ mit Verriegelung in der Betriebsstellung und mit der Möglichkeit zur unterbrechungs-freien Versorgung der nachgeschalteten Kundenanlage bei Zählerwechsel Bemessungsstrom Elektrische Stromstärke, die vom Hersteller für eine festgeleg-te Betriebsbedingung eines Installationsmaterials zugeordnet wird Betriebsstrom Strom, den ein Stromkreis im ungestörten Betrieb führt Dauerstrom Maximalwert des Stromes, den ein Leiter, eine Einrichtung oder ein Gerät unter festgelegten Bedingungen dauernd füh-ren kann, ohne dass die Beharrungstemperatur des Leiters, der Einrichtung oder des Geräts einen festgelegten Grenzwert überschreitet Dreipunkt-Befestigung   Befestigung nach DIN 43870 Teil 2 Elektrische Anlage Die Gesamtheit der elektrischen Betriebsmittel nach der Überga-bestelle, die sich in Hauptstromversorgungssystem, Messein-richtungen und Kundenanlagen unterteilt Elektronischer Haushaltszähler (eHZ) Elektronisch arbeitender, steckbarer Zähler zur Erfassung des elektrischen Energieverbrauchs nach VDE-FNN-Lastenheft

Der Zählerschrank – das Herz des Hauses |  2CPC 000 347 B0101     43 Elektronischer Haushaltszähler mit Dreipunkt- Befestigung Elektronisch arbeitender Zähler nach DIN 43857 zur Be-festigung auf Zählertragschienen nach DIN 43870 nach VDE-FNN-Lastenheft Kommunikationsverbindung Zwischen steuerbaren Komponenten im HAN des An-schlussnutzers mit externen Marktteilnehmern im WAN Kundenanlage Ist die elektrische Anlage, die einem Anschlussnutzer zur Entnahme bzw. Einspeisung in das Netz dient Messeinrichtung Zusammenstellung von Messgeräten und Zusatzeinrichtun-gen für bestimmte Messzwecke Messsystem Eine in ein Kommunikationsnetz eingebundene Mess-einrichtung zur Erfassung elektrischer Energie, die den tatsächlichen Energieverbrauch und die tatsächliche Nut-zungszeit widerspiegelt Raum für Zusatzanwendungen Raum zur Montage von zusätzlichen Betriebsmitteln des Netzbetreibers, Messstellenbetreibers oder Messdienstleis-ters (z. B. Smart Meter Gateway, Kommunikations-Anbin-dung zum APL, Schaltuhr) Smart Meter Gateway (SMG) Kommunikationseinrichtung zur Verarbeitung, Speicherung und Weiterleitung der erfassten elektrischen Energie  Steuergerät Gerät zum Ein- und Ausschalten von elektrischen Betriebsmitteln zur Last- und Tarifsteuerung Stromkreisverteiler Verteilung der zugeführten Energie auf mehrere Stromkreise, die zur Aufnahme von Einrichtungen zum Schutz bei Über-strom, bei Überspannung und zum Schutz gegen elektrischen Schlag sowie zum Trennen, Schalten, Messen und Überwachen geeignet ist Verteilerfeld Seitlich neben dem Zählerplatz angeordneter Stromkreisver-teiler in gemeinsamer Umhüllung Zählerfeld Die maßlich festgelegte Funktionsfläche innerhalb eines Zähler platzes nach DIN 43870 Zählerplatz [DIN VDE 0603-1] Die Funktionsfläche inklusive oberer und unterer Anschluss-raum nach DIN 43870 Zählerschrank Eine Umhüllung einschließlich Tür, welche einen oder mehrere Zählerplätze beinhaltet und die Mindestschutzart sowie die erforderliche Schutzklasse II gewährleistet
