Schrauben

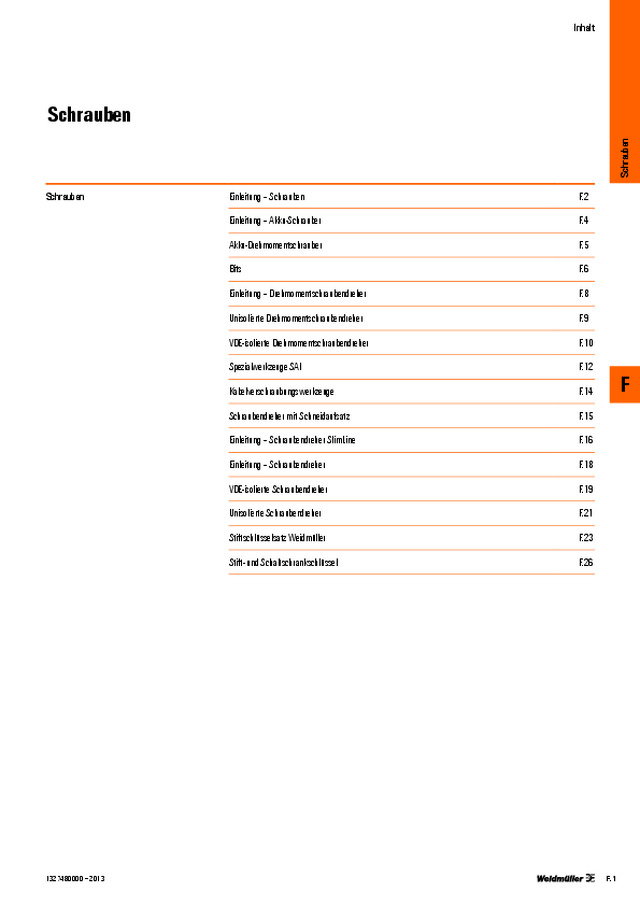

Inhalt Schrauben Schrauben Einleitung – Schrauben  F.2 Einleitung – Akku-Schrauber  F.4 Akku-Drehmomentschrauber  F.5 Bits  F.6 Einleitung – Drehmomentschraubendreher  F.8 Unisolierte Drehmomentschraubendreher  F.9 VDE-isolierte Drehmomentschraubendreher  F.10 Spezialwerkzeuge SAI  F.12 Kabelverschraubungswerkzeuge  F.14 Schraubendreher mit Schneidaufsatz  F.15 Einleitung – Schraubendreher SlimLine  F.16 Einleitung – Schraubendreher  F.18 VDE-isolierte Schraubendreher  F.19 Unisolierte Schraubendreher  F.21 Stiftschlüsselsatz Weidmüller  F.23 Stift- und Schaltschrankschlüssel  F.26 F Schr auben F.1 1327480000 – 2013

Einleitung Exakt das richtige Drehmoment! Das ist unerlässlich,  wenn genaues und effektives Arbeiten sowie  Wiederholgenauigkeit gefordert sind: beim Festschrauben  von empfindlichen und teuren Bauteilen, bei der Montage,  der Endkontrolle oder bei der Qualitätsprüfung.  Die perfekte Aufgabenstellung für die Weidmüller  Drehmomentschraubendreher mit dem einzigartigen  Wechselklingensystem. Akku-Schrauber von Weidmüller bieten mit ihrem  ergonomischen Design und ihrer Vielseitigkeit, welche  speziell auf die hohen Anforderungen professioneller  Anwender zugeschnitten sind, genau die richtige Lösung. Weidmüller gewährleistet mit dem ergonomischen Design,  dass Sicherheit, Gesundheit, Komfort und Effizienz des  Anwenders erhalten bleiben.  Für die sichere, manuelle Schraubverbindung bieten alle  Weidmüller Schraubendreher und manuelle Drehmoment- schrauber eine spezielle Griffgeometrie, einen Abrollschutz  und eine spezielle SoftFinish ® -Zone, um eine optimale  Handhabung, handschonendes Arbeiten und elektrische  Sicherheit selbst bei kritischen Anwendungen zu  gewährleisten.  Als ideale Ergänzung zu den Drehmomentschraubendrehern  bietet Weidmüller ein umfangreiches Sortiment an Akku- Schraubern mit Drehmomenteinstellung, Standard-Bits  und innovative Schnellwechselhalter an. Weidmüller  Akku-Schrauber sind durch ihr ergonomisches Design  und der standardmäßig integrierten automatischen  Drehmomentbegrenzung ideale Einhand-Werkzeuge um  eine hohe Wiederholgenauigkeit zu gewährleisten.  Auch für spezielle Anwendungen, wie Kabelverschraubungen  oder die Befestigung von Sensorkabeln, bietet Weidmüller  innovative Lösungen an. Schrauben  F Schr auben F.2 1327480000 – 2013

Einleitung F Schr auben F.3 1327480000 – 2013

Einleitung Vercrimpte Leiter lassen sich, in den jeweiligen Anschluss- räumen, durch Direktstecktechnik oder Schrauben befestigen. Akku-Schrauber und Bits Weidmüller  Akku-Schrauber sind ergonomisch geformt  und daher ideale Einhand-Werkzeuge. Sie gewährleisten  ein ermü dungsfreies Arbeiten in allen Montagerichtungen.  Außerdem verfügen sie über eine automatische  Drehmoment begrenzung und hohe Wiederholgenauigkeit. Die Weidmüller  Bits sind Standard-Bits, die durch hohe  Qualität, große Auswahl und ihr Leistungsvermögen  überzeugen. Weidmüller gewährleistet durch  prozessorgesteuerte Härte verfahren eine gleich bleibend  hohe Produktqualität.   Der hochwertige Ausgangswerkstoff ermöglicht  Drehmomentwerte, die weit über jenen liegen, die in den  relevanten DIN-Normen vorgegeben sind: •  DIN 5261 für PH/PZ-Bits, •  DIN 5263 für Schlitz-Bits, •  Camcar-Norm für Torx ® -Bits. Das bedeutet eine lange Lebensdauer bei hohen  Drehmomenten und damit ideale Voraussetzungen für  Standardarbeiten. Produktnutzen •   Geeignet für alle Schraubfälle. Dank günstiger  Härtewerte von 59-61 HRC sowohl für Hand-  als auch für Maschinenbetrieb geeignet. •  Gute Verschleißfestigkeit und damit hohe Lebensdauer. •   Optimaler Passsitz in DIN-Schrauben für geringen  Verschleiß und optimale Drehmomentübertragung. •   Fertigung auf Basis professioneller Qualitätskriterien  nach gültigen ISO-Normen mit gleich bleibend hoher  Produktqualität. Akku-Schrauber F Schr auben F.4 1327480000 – 2013

F F.5 1327480000 – 2013 Akku-Drehmomentschrauber •  Einhandbedienung unter allen Arbeitsbedingungen•  Rechts-/Linkslauf•  Zwei Geschwindigkeiten: 200 und 400 min-1•  Präzise Drehmomentvorwahl von ca. 0,3...3 Nm in  6 Stufen •  Hohe Wiederholgenauigkeit bis zur vollständigen  Entladung des Akkus •  Einfache Umstellung von Stab- auf Pistolenform•  Bitaufnahme: 1/4“ Kugelumlaufsicherung (Form E6,3)•  Transportsicherung verhindert versehentliches  Einschalten •  Einfache Umstellung von Akku- auf Handbetrieb bis  15 Nm Technische Daten Schrauber NennspannungSpindeldrehzahl im ArbeitsgangDrehmomenteinstellung, max.BitaufnahmeLängeGewicht Akku Akku - BatterienAkkugewicht Ladegerät Ladegerät - EingangLadegerät - AusgangLadezeitGewicht - Ladegerät Hinweis Bestelldaten Ausführung Hinweis Zubehör Hinweis DMS 3 2,4 V200 u. 400 min -1 3 Nm1/4“ DIN 3126 Form E6,3239400 Ni-Mh Zellen122 g 230 V AC; 50 Hz; 50 mA2,9 V AC; 1,4 A; 4,1 VA45 min700 g Typ VPE Best.-Nr. DMS 3 1 9007440000 DMS 3    ZERT 1 9017870000 inkl. Akku Typ VPE Best.-Nr. AKKU DMS 3 1 9007450000 LADEGERAET DMS 3 1 9007460000 Stufe ca. Nm LOW ca. Nm HIGH Stufe ca. Nm LOW ca. Nm HIGH 1 0,3 0,45 4 1,0 1,15 1.1 0,35 0,5 4.1 1,1 1,25 1.2 0,45 0,6 4.2 1,2 1,3 1.3 0,5 0,65 4.3 1,3 1,4 2 0,55 0,7 5 1,35 1,45 2.1 0,6 0,75 5.1 1,45 1,5 2.2 0,65 0,8 5.2 1,5 1,6 2.3 0,7 0,85 5.3 1,6 1,7 3 0,75 0,95 6 2,5 2,5 3.1 0,8 1,0 3.2 0,85 1,0 3.3 0,95 1,1 Typ VPE Best.-Nr. DMS 3 Set 1 (Schrauber inkl. Akku, Ladegerät, Bits, Kunststoffkoffer) 1 9007470000 DMS 3 Set 2 (wie Set 1, zusätzlich 1  weiterer Akku) 1 9007480000 Bit-Box DMS3 1 9024970000 DMS 3 Set 1 Zert 1 9017450000 DMS 3 Set 2 Zert 1 9017420000 ) siehe Abbildung DMS 3 Set Schr auben Akku-Drehmomentschrauber

F F.6 1327480000 – 2013 1/4‘‘-Außensechskantantrieb nach DIN 3126,Form E6,3 zum direkten Maschinenanschluss Bit E6.3 S BIT E6,3 0,4x2,5x70 0,4 2,5 70 9202750000 BIT E6,3 0,5x3,0x70 0,5 3 70 9024000000 BIT E6.3 0.5X3.0X110 0,5 3 110 9205600000 BIT E6,3 0,6x3,5x70 0,6 3,5 70 9024020000 BIT E6.3 0.6X3.5X110 0,6 3,5 110 9205610000 BIT E6,3 0,6X4,5X110 0,8 4,5 110 9205630000 BIT E6,3 0,8x4,0x70 0,8 4 70 9024030000 BIT E6.3 0.8X4.0X110 0,8 4 110 9205620000 BIT E6,3 1,0x5,5x70 1 5,5 70 9024040000 BIT E6.3 1.0X5.5X110 1 5,5 110 9205640000 BIT E6,3 1,2x6,5x70 1,2 6,5 70 9202740000 BIT E6.3 1.2X6.5X110 1,2 6,5 110 9205650000 Schlitz-Bits DIN 5264, Antrieb 1/4‘‘ E6,3 DIN 3126 C B Typ Größe / SW a b c Best.-Nr. Bits-Antrieb 1/4“ E6,3 Bit E6.3 PH Kreuzschlitz-Bits Typ Phillips-Recess PH/DIN 5260, Antrieb 1/4‘‘ E6,3 DIN 3126 C BIT E6,3 PH1x70 1,00 70 9024080000 BIT E6,3 PH2x70 2,00 70 9024090000 Bit E6.3 PZ Kreuzschlitz-Bits Typ Pozidriv PZ/DIN 5262, Antrieb 1/4‘‘ E6,3 DIN 3126 BIT E6,3 PZ2x70 2,00 70 9024110000 BIT E6,3 PZ1x70 1,00 70 9024100000 Bit E6.3 Z Schlitz-Bits mit Zapfen DIN 5264, Antrieb 1/4‘‘ E6,3 DIN 3126 BIT E6.3Z 0.6X3.5X70 0,6 3,5 70 9205670000 BIT E6.3Z 0.8X4.0X70 0,8 4 70 9205660000 Bit E6.3 T Torx ® -Bits, Antrieb 1/4‘‘ E6,3 DIN 3126 BIT E6,3 T15 1318350000 BIT E6,3 T20 1318370000 BIT E6,3 T40 1318380000 Schr auben Bits

F F.7 1327480000 – 2013 1/4‘‘-Außensechskantantrieb nach DIN 3126,Form E6,3 zum direkten Maschinenanschluss Bit-Box DMS3 UBH 1/4“ E6,3BIT C6,3 0,5x4,0x25 0,5 4 25 BIT C6,3 0,6x4,5x25 0,6 4,5 25 BIT C6,3 PH0x25 0,00 25 BIT C6,3 PH1x25 1,00 25 BIT C6,3 PH2x25 2,00 25 BIT C6,3 PZ0x25 0,00 25 BIT C6,3 PZ1x25 1,00 25 BIT C6,3 PZ2x25 2,00 25 Bit-Box WI DMS 3 9024970000 Weidmüller Bit-Box 9-teilig bestückt mit Universal-Halter Antrieb 1/4‘‘ E6,3 DIN 3126; Abtrieb: 1/4‘‘ E6,3 Bits 1/4‘‘ C6,3 Typ Größe / SW a b c Best.-Nr. Bits-Antrieb 1/4“ E6,3 UBH 1/4 E6.3 Universal Bithalter kurz, magnetisch Antrieb: 1/4‘‘ E6,3 DIN 3126, Abtrieb: 1/4‘‘ E6,3 UBH 1/4 E6,3 9009520000 UBH SWH 1/4 EC 6.3 Universal-Schnellwechselhalter mit Verriegelungsfunktion, echte  Einhandbedienung für schnellen Bitwechsel Antrieb: 1/4‘‘ E6,3 DIN 3126 Abtrieb: 1/4‘‘ E6,3 + C6,3 sowie Doppelbits UBH SWH 1/4 EC 6.3 9205680000 BHS 1/4 Bithalter mit flexiblen Schaft für abgewinkeltes Schrauben, für alle Bits Antrieb  1/4‘‘ C6,3 DIN 3126 mit SoftFinish ® -Griff BHS 1/4 9009630000 Schr auben Bits

Einleitung – Drehmomentschraubendreher DMS manuell / DMSI manuell VDE-isolierte Drehmomentschraubendreher:  DMSI manuell Ein kontrolliertes Festdrehen von Schrauben und gleichzeitig  Sicherheit bei elektrischen Anwendungen bieten die „DMSI  manuell“ mit integrierter Fensterskala in Kombination mit  einer Weidmüller VDE-Wechselklinge. Alle VDE-Griffe und VDE-Klingen sind stückgeprüft und bieten  die notwendige Sicherheit bis 1.000 V AC/1.500 V DC. Drehmomentschraubendreher:  DMS manuell Das variable Werkzeug für vielfältige Aufgaben, mit  integrierter Fensterskala zum einfachen Ablesen des  Drehmomentwertes in Kombination mit einer Weidmüller  Wechselklinge.  Wählen Sie aus jeweils zwei Modellen den  entsprechenden Drehmomentbereich:  •  von 0,5 Nm bis 1,7 Nm  •  und 2,0 Nm bis 8,0 Nm •  Einstellwerkzeug im Lieferumfang Vorteile: •  Kompakte und besonders leichte Bauweise •   Drehmomenteinstellung mit Sonderwerkzeug  (im Lieferumfang enthalten), ungewollte Verstellung  ist ausgeschlossen •   Ergonomische, auf den Drehmomentbereich  abgestimmte Griffgrößen •   Werkzeuge stückgeprüft und mit einer Identifikationsnummer gekennzeichnet, 100 % Qualitätskontrolle mit Nachweis und Produktbezug •   Klicksignal beim Erreichen des Drehmoments, deutlich hör- und spürbar, keine unnützen Betätigungen •   Wechselklingen aus hochwertigem verschleißfestem Werkzeugstahl •   Alle Werkzeuge erfüllen die Genauigkeitsanforderungen von: EN ISO 6798, BS EN 26789, ASME B107.14M •   Auslösegenauigkeit +/ - 6 % des eingestellten Skalenwertes Einstellwerkzeug Skala F Schr auben F.8 1327480000 – 2013

F F.9 1327480000 – 2013 DMS manuell DMS MANUELL 0,5-1,7 0,5 - 1,7 Nm 9918370000 DMS MANUELL 2,0-8,0 2,0 - 8,0 Nm 9918380000 Drehmomentschraubendreher EN ISO 6798, BS EN 26789, ASME B107.14M Typ Größe / SW a b c Best.-Nr. Unisolierte Drehmomentschraubendreher WK K S Wechselklingen für Drehmomentschraubendreher Abtrieb nach DIN 5264, ISO 2380/1 WK S 0,4x2,5 max. 0,4 Nm 0,4 2,5 175 9918520000 WK S 0,5x3,0 max. 0,6 Nm 0,5 3 175 9918530000 WK S 0,6x3,5 max. 1,1 Nm 0,6 3,5 175 9918540000 WK S 0,8x4,0 max. 2,5 Nm 0,8 4 175 9918550000 WK S 1,0x5,5 max. 3,8 Nm 1 5,5 175 9918560000 WK K PZ Wechselklingen für Drehmomentschraubendreher Abtrieb nach DIN 5260-PZ, ISO 8764/1-PZ WK K PZ0 max. 0,9 Nm 175 9918600000 WK K PZ1 max. 3,8 Nm 175 9918610000 WK K PZ2 max. 5,5 Nm 175 9918620000 WK K PH Wechselklingen für Drehmomentschraubendreher Abtrieb nach DIN 5260-PH, ISO 8764/1-PH WK K PH0 max. 0,9 Nm 175 9918570000 WK K PH1 max. 3,8 Nm 175 9918580000 WK K PH2 max. 5,5 Nm 175 9918590000 WGK 1/4 C6.3 E6.3 Wechselklinge mit Bithalter für Drehmomentschraubendreher Abtrieb: 1/4“ C6.3 und 1/4“ E6.3 WK 1/4“ C6,3 E6,3 9202510000 Schr auben Unisolierte Drehmomentschraubendreher

F F.10 1327480000 – 2013 DMSI manuell DMSI MANUELL 0,5-1,7 0,5 - 1,7 Nm 9918390000 DMSI MANUELL 2,0-8,0 2,0 - 8,0 Nm 9918400000 VDE-isolierter Drehmomentschraubendreher EN ISO 6798, BS EN 26789, ASME B107.14M Typ Größe / SW a b c Best.-Nr. VDE-isolierte Drehmomentschraubendreher WK SI VDE-isolierte Wechselklingen für VDE-isolierten Drehmomentschraubendreher;  Abtrieb nach DIN 5264, ISO 2380/1 WK SI 0,4x2,5 max. 0,4 Nm 0,4 2,5 200 9918410000 WK SI 0,5x3,0 max. 0,6 Nm 0,5 3 200 9918420000 WK SI 0,6x3,5 max. 1,1 Nm 0,6 3,5 200 9918430000 WK SI 0,8x4,0 max. 2,5 Nm 0,8 4 200 9918440000 WK SI 1,0x5,5 max. 3,8 Nm 1 5,5 200 9918450000 WK IK PH VDE-isolierte Wechselklingen für VDE-isolierten Drehmomentschraubendreher;  Abtrieb nach DIN 5260-PH, ISO 8764/1-PH WK IK PH0 max. 0,9 Nm 200 9918460000 WK IK PH1 max. 3,8 Nm 200 9918470000 WK IK PH2 max. 5,5 Nm 200 9918480000 WK IK PZ VDE-isolierte Wechselklingen für VDE-isolierten Drehmomentschraubendreher;  Abtrieb nach DIN 5260-PZ, ISO 8764/1-PZ WK IK PZ0 max. 0,9 Nm 200 9918490000 WK IK PZ1 max. 3,8 Nm 200 9918500000 WK IK PZ2 max. 5,5 Nm 200 9918510000 WK IK SL/PH VDE-isolierte Wechselklingen für VDE-isolierten Drehmomentschraubendreher WK IK SL/PH1 1318130000 WK IK SL/PH2 1318140000 Schr auben VDE-isolierte Drehmomentschraubendreher

F Schr auben F.11 1327480000 – 2013

Spezialwerkzeuge SAI Der Drehmoment-Screwty ® • leichteres Arbeiten • sicher dicht verschraubte Rundstecker Das ideale Werkzeug für alle Fälle Screwty ®  ist das ideale und universelle Werkzeug zum Verschrauben aller gängigen Sensor- und  Aktor-Leitungen. Mit dem Screwty ®  sind auch schwer zugängliche Rundsteckverbindungen gut erreichbar.  Ohne großen Kraft aufwand, nur durch einfaches Drehen lassen sich Steckverbinder ganz leicht los- und  festschrauben.  Der Screwty ®  passt für die meisten Leitungen und Steckverbinder auch anderer Anbieter (über 90 %)  und ist damit weltweit einsetzbar und einzigartig. Der Screwty ®  besteht aus einem Handgriff mit einem  handelsüblichen 1/4 Zoll-Anschluss. Damit kann er für alle Größen verwendet werden: für M12- und  M8-Rundsteckverbinder, für die Varianten M12F und M8F sowie freikonfektionierbare Stecker und Buchsen. Der Screwty ®  ist für folgende Rundsteckverbinder geeignet: Größe M8 M8F M12 M12F 10 ±0,3 mm 11,9 ±0,3 mm 14,5 ±0,3 mm 19,8 ±0,3 mm Gewinde M8x1 M8x1 M12x1 M12x1 Für den Screwty ®  gibt es auch einen einstellbaren Drehmomentaufsatz, der zusätzliche Montagesicherheit  gewährleistet. Das Drehmoment kann von 0,5 Nm bis 1,7 Nm stufenlos reguliert werden. Durch diese genaue Einstellung  lassen sich alle Rundsteckverbinder mit besonderen Drehmomenten kraftgenau anziehen. Weidmüller gibt für seine Rundsteckverbinder folgende Drehmomente an: Größe M8 M8F M12 M12F Drehmoment 0,5-0,6 Nm 0,5-0,6 Nm 0,8-1,2 Nm 0,8-1,2 Nm Gewinde M8x1 M8x1 M12x1 M12x1 Als Drehmomentschraubendreher lässt sich der Screwty ®  auch mit anderen Wechselklingen bestücken. zum Fest- und Losschrauben wird der  Drehmomentaufsatz nur gedreht Anwendung eines M12 Screwty ® Anwendung eines M23 Screwty ® 1. Screwty ®  ansetzen, 2. Steckverbinder festschrauben,  3. und fertig!  F Schr auben F.12 1327480000 – 2013

Spezialwerkzeuge SAI Screwty ®  Drehmoment Einstellhilfe für Screwty ® -Drehmoment (liegt bei) Bestelldaten Typ Einsatz VPE Best.-Nr. Screwty ® -M12-DM umspritzte M12-Leitungen mit Drehmoment 1 1900001000 Screwty ® -M8-DM umspritzte M8-Leitungen mit Drehmoment 1 1900011000 Screwty ® -M12 F-DM M12-Stecker freikonfektionierbar mit Drehmoment 1 1900021000 Screwty ® -M8 F-DM M8-Stecker freikonfektionierbar mit Drehmoment 1 1900031000 Bestückung Typ Inhalt Screwty ® -M12-DM 1x Wechselklinge, 1x Drehmomentgriff, 1x Einstellhilfe für Screwty ® -Drehmoment  und 1x Screwty ®  M12 Aufsatz Screwty ® -M8-DM 1x Wechselklinge, 1x Drehmomentgriff, 1x Einstellhilfe für Screwty ® -Drehmoment  und 1x Screwty ®  M8 Aufsatz Screwty ® -M12 F-DM 1x Wechselklinge, 1x Drehmomentgriff, 1x Einstellhilfe für Screwty ® -Drehmoment  und 1x Screwty ®  M12 F Aufsatz Screwty ® -M8 F-DM 1x Wechselklinge, 1x Drehmomentgriff, 1x Einstellhilfe für Screwty ® -Drehmoment  und 1x Screwty ®  M8 F Aufsatz Screwty ® -Set-DM Bestelldaten Typ VPE Best.-Nr. Screwty ® -Set-DM 1 1920000000 Bestückung Typ Inhalt Screwty ® -Set-DM 1x Wechselklinge, 1x Drehmomentgriff, 1x Einstellhilfe für Screwty ® -Drehmoment,  1x Screwty ®  M12, M8, M12 F, M8 F Aufsatz Screwty ®  Wechselhandgriff / Wechselklinge Bestelldaten Typ Einsatz VPE Best.-Nr. 1/4"-Handgriff 1 4294820000 WK-1/4" (Screwty ® ) 1 1862200000 Screwty ®  Standard Bestelldaten Typ Einsatz VPE Best.-Nr. Screwty ®  M12 umspritzte M12-Leitungen 1 1900000000 Screwty ®  M8 umspritzte M8-Leitungen 1 1900010000 Screwty ®  M12 F M12-Stecker freikonfektionierbar 1 1900020000 Screwty ®  M8 F M8-Stecker freikonfektionierbar 1 1900030000 Screwty ® -Set Bestelldaten Typ VPE Best.-Nr. Screwty ® -Set 1 1910000000 Bestückung Typ Inhalt Screwty ® -Set 1x Screwty ®  Standardgriff, 1x Screwty ®  M12, M8, M12 F, M8 F Aufsatz Screwty ®  Aufsätze Screwty ®  M8 Aufsatz Screwty ®  M8 F Aufsatz Screwty ®  M12 Aufsatz Screwty ®  M12 F Aufsatz Screwty ®  M23 Aufsatz Bestelldaten Typ VPE Best.-Nr. Screwty ®  M12 KO o. SD 1 1900100000 Screwty ®  M8 KO o. SD 1 1900110000 Screwty ®  M12F KO o. SD 1 1900120000 Screwty ®  M8F KO o. SD 1 1900130000 Screwty ®  M23 LS 1 1981560000 Legende: F  Freikonfektionierbar DM Drehmoment KO o. SD  Nur Ratsche (Aufsatz) Screwty ®   Schraubendreher Screwty ®  DM Schraubendreher mit Drehmoment, Wechselklinge WK Wechselklinge LS Leistungsstecker F Schr auben F.13 1327480000 – 2013

F F.14 1327480000 – 2013 Kabelverschraubungswerkzeuge Schraubwerkzeuge für Kabelverschraubungen in sämtlichen Ausführungen.•  Verschrauben bzw. Lösen über mehrere  Verschraubungsreihen möglich •  Keine Deformierung der Kabelverschraubungen Technische Daten Werkzeugdaten Länge / Breite / Höhe mm Gewicht g Schlüsselweite - Hinweis Bestelldaten Ausführung Hinweis FleCaFix 11/24 Kabelverschraubungswerkzeug •  SW 11 bis SW 24•  Stufenlose Einstellung der Schlüsselweite•  Ratschenfunktion: Kein Absetzen des Werkzeuges  zwischen den Schraubvorgängen notwendig •  Echtes Einhandwerkzeug 190 / 30 / 6019011...24mm Typ VPE Best.-Nr. FLECAFIX 11/24 1 9015900000 FleCaFix 24/36 Kabelverschraubungswerkzeug •  SW 24 bis SW 36•  Stufenlose Einstellung der Schlüsselweite•  Ratschenfunktion: Kein Absetzen des Werkzeuges  zwischen den Schraubvorgängen notwendig •  Echtes Einhandwerkzeug 204 / 30 / 6024024...36 mm Typ VPE Best.-Nr. FLECAFIX 24/36 1 9015980000 Schr auben Kabelverschraubungswerkzeuge

F F.15 1327480000 – 2013 Schraubendreher mit Schneidaufsatz Zum quetschfreien Schneiden von Kupferkabel.•  Eindrähtig bis 1,5 mm²•  Feindrähtig bis 2,5 mm² Technische Daten maximale Schneidleistung Kupferkabel Kupferkabel - eindrähtig, max. mm² Kupferkabel - feindrähtig, max. mm² Werkzeugdaten Länge / Breite / Höhe mm Gewicht g Hinweis Bestelldaten Ausführung ohne Schraubendreher Hinweis swifty ® swifty ® •  Kabelschneider zum Aufschieben auf unisolierte  Schraubendreher mit 3,5 mm Klingendurchmesser •  Geringe Handkräfte•  Selbsttätiges Öffnen des Schneidmessers•  Ergonomische Griffgestaltung swifty ® set •  Rationelle Arbeitsweise•  Nur ein Werkzeug zur Kabelverarbeitung in der   IDC-Technik •  Nutzbar für Schraub- und Zugfederklemmen•  Immer griffbereites Taschenformat•  Für Rechts- und Linkshänder geeignet•  Einhandbedienung 1,52,5 35 / 18 / 4020 Typ VPE Best.-Nr. SWIFTY 1 9006020000 swifty ® set Typ VPE Best.-Nr. swifty ® set (inkl. Schraubendreher) 1 9006060000 Schraubendreher(SD 0,6 3,5x100) 1 9008330000 Schr auben Schraubendreher mit Schneidaufsatz

Schraubendreher SlimLine VDE-isolierte Schraubendreher mit schlanker Klinge Die SlimLine-Technologie ermöglicht das Betätigen von  tiefliegenden Verschraubungen und Zugfederklemmen, die  man mit Standard-VDE-Schraubendrehern nicht bedienen  kann. So dienen SlimLine-Schraubendreher beispielsweise  als Betätigungswerkzeug für die Weidmüller-Reihenklemmen  der Z-Reihe. Die ergonomisch geformten Griffe ermöglichen  ein ermüdungsfreies Arbeiten und die SoftFinish ® -Zone  sorgt für optimale Haptik, ein handschonendes Arbeiten und  garantierte elektrische Sicherheit. Einleitung – Schraubendreher SlimLine Bis zu 33 % schlankere Klingen Die SlimLine-Technologie ermöglicht die Betätigung von  tiefliegenden Ver  schraubungen und Zugfederklemmen. Ergonomisches Design Komfortables Schrauben und eine optimale Handhabung  sind durch das ergonomische Griffdesign gegeben.   Die SoftFinish ® -Zone verhindert ein Abrutschen und  ermöglicht so hohe Drehmomente. Sicherheit Die direkt auf die Klinge gespritzte Schutzisolierung sorgt für  elektrische Sicherheit bei Arbeiten bis 1.500 Volt (DC) und  1.000 Volt (AC), auch bei kritischen Anwendungen. F Schr auben F.16 1327480000 – 2013

Schraubendreher SlimLine VDE-isolierte Schraubendreher SlimLine VDE-isolierte Schraubendreher zum Arbeiten an unter Spannung stehenden Teilen  bis AC 1.000 V und DC 1.500 V, DIN EN 60900, IEC 900.  Geprüfte Sicherheit „GS“, stückgeprüft. Klinge aus hochlegiertem  Chrom-Vanadium-Molybdän-Stahl, durchgehend gehärtet, brüniert. Bis zu 33 % schlankere Klingen Die SlimLine-Technologie ermöglicht die Betätigung von tiefliegenden  Verschraubungen und Zugfederklemmen. Typ Klingentyp Größe / SW a b c Best.-Nr. SDIS SL 0,6x3,5x100 B 0,6 3,5 100 1274660000 SDIS SL 0,8x4,0x100 B 0,8 4,0 100 1274670000 SDIS SL 1,0x4,5x125 B 1,0 4,5 125 1274680000 SDIS SL 1,2x6,5x150 B 1,2 6,5 150 1274690000 SDIK SL PH1 1 80 1274710000 SDIK SL PH2 2 100 1274720000 SDIK SL PZ1 1 80 1274730000 SDIK SL PZ2 2 100 1274740000 SDIS SL 0,6x3,5x100 B 0,6 3,5 100 SDIS SL 0,8x4,0x100 B 0,8 4,0 100 SDIS SL 1,0x5,5x125 B 1,0 4,5 125 SDIS SL 1,2x6,5x150 B 1,2 6,5 150 SDIK SL PH1 1 80 SDIK SL PH2 2 100 SDIS SL 2,5-5,5/PH1/2 1274750000 SDI SL S VDE-isolierter Schlitzschraubendreher, SDI SL DIN 7437, ISO 2380/2,  Abtrieb nach DIN 5264, ISO 2380/1, SoftFinish ® -Griff SDIK SL PH VDE-isolierter Kreuzschlitzschraubendreher, Typ Phillips, SDIK SL PH DIN 7438,  ISO 8764/2-PH, Abtrieb nach ISO 8764-PH, SoftFinish ® -Griff SDIK SL PZ VDE-isolierter Kreuzschlitzschraubendreher, Typ Pozidriv, SDIK SL PZ DIN 7438,  ISO 8764/2-PZ, Abtrieb nach ISO 8764-PZ, SoftFinish ® -Griff SDIS SL 2.5-5.5/PH/1/2 6-teiliger Satz: VDE-isolierter Schlitz- und Kreuzschlitz-PH-Schraubendreher-Satz F Schr auben F.17 1327480000 – 2013

Weidmüller Schraubendreher, in vier Griffgrößen, sind  das Ergebnis einer konsequenten Griffkonzeption, die  sowohl die menschliche Hand als auch unterschiedliche  Arbeitsanforderungen berücksichtigt: •  Perfekte Handhabung aller Griffgrößen •  Höchste Drehmomente •  Optimale Übertragung der Axialkraft •  Programme mit allen gängigen Abmessungen SoftFinish ®  electric VDE-isolierte Schraubendreher gemäß  DIN EN 60900, IEC 900 für Arbeiten unter Spannung Produktnutzen: •   Direkt auf die Klinge gespritzte Schutzisolierung sorgt für  elektrische Sicherheit, auch bei kritischen Anwendungen. •   Sicherheit bei Arbeiten bis 1.500 Volt (DC) und 1.000 Volt (AC). •   Schraubendreher einzeln im Wasserbad bei 10.000 Volt  gemäß DIN EN 60900 geprüft. •   Komfortables Schrauben und optimale Handhabung dank  ergonomisch perfektem Griffdesign. •   Aus weichem hautsympathischem Spezialmaterial  gefertigte SoftFinish ® -Zone verhindert Abrutschen  in kritischen Situationen und sorgt für höchste  Drehmomente. SoftFinish ® -Griff Mit der SoftFinish ® -Zone für trockene und allgemeine  Anwendungen stellt Weidmüller ein komplettes  Schraubendreher-Programm zur Verfügung, das durch sein  weiches Material für erheblich höhere Drehmomente – bei  deutlich gesteigertem Komfort – sorgt. Produktnutzen: •   Aus weichem hautsympathischem Spezialmaterial  gefertigte SoftFinish ® -Zone sorgt für höchste Drehmomente. •   Komfortables Schrauben und optimale Handhabung dank  ergonomisch perfektem Griffdesign. •   In der Ausführung mit massiver Stahlkappe selbst  Anforderungen beim Meißeln gewachsen. •   Zur Wahl stehen höchstbelastbare Klingen mit langer  Lebensdauer in Standard-Abmessungen. •   Klingenspitze ChromTop für maximalen Korrosionsschutz  und höchste Maßhaltigkeit der Klingengeometrie im  Schraubenkopf, über Jahre hinweg. Schraubendreher Einleitung – Schraubendreher F Schr auben F.18 1327480000 – 2013

F F.19 1327480000 – 2013 VDE-isolierte Schraubendreher zum Arbeiten an unter Spannung stehenden Teilen bis AC 1.000 V und DC 1.500 V, DIN EN 60900, IEC 900.Geprüfte Sicherheit „GS“, stückgeprüft. Klinge aus hochlegiertem Chrom-Vanadium-Molybdän-Stahl, durchgehend gehärtet, brüniert. SDI S SDIS 0.4X2.0X60 A 0,4 2 60 9205690000 SDIS 0.4X2.5X75 A 0,4 2,5 75 9008370000 SDIS 0.5X3.0X100 B 0,5 3 100 9008380000 SDIS 0.6X3.5X100 B 0,6 3,5 100 9008390000 SDIS 0.8X4.0X100 B 0,8 4 100 9008400000 SDIS 1.0X4.5X125 B 1 4,5 125 9008910000 SDIS 1.0X4.5X175 B 1 4,5 175 9205700000 SDIS 1.0X5.5X125 B 1 5,5 125 9008410000 SDIS 1.0X5.5X175 B 1 5,5 175 9205710000 SDIS 1.2X6.5X150 B 1,2 6,5 150 9008420000 SDIS 1.6X8.0X175 B 1,6 8 175 9008430000 VDE-isolierter Schlitz-Schraubendreher, SDI DIN 7437, ISO 2380/2, Abtrieb nach  DIN 5264, ISO 2380/1, SoftFinish ® -Griff Typ Klingentyp Größe / SW a b c Best.-Nr. VDE-isolierte Schraubendreher SDIK PH VDE-isolierter Kreuzschlitz-Schraubendreher, Typ Phillips, SDIK PH DIN 7438, ISO 8764/2-PH, Abtrieb nach ISO 8764-PH, SoftFinish ® -Griff SDIK PH0 0,00 60 9008560000 SDIK PH1 1,00 80 9008570000 SDIK PH2 2,00 100 9008580000 SDIK PH3 3,00 150 9008590000 SDIK PZ VDE-isolierter Kreuzschlitz-Schraubendreher, Typ Pozidriv, SDIK PZ DIN 7438, ISO 8764/2-PZ, Abtrieb nach ISO 8764-PZ, SoftFinish ® -Griff SDIK PZ1 1,00 80 9008900000 SDIK PZ2 2,00 100 9008890000 SDI SL / PH VDE-isolierter Plus-Minus-Schraubendreher, Typ Phillips, SDI SL/PH SoftFinish ® -Griff SDI SL/PH 1 Gr. PH1 1318330000 SDI SL/PH 2 Gr. PH2 1318340000 SDIZ VDE-isolierter Schlitz-Schraubendreher, SDI DIN 7437, ISO 2380/2, Abtrieb nach  DIN 5264, ISO 2380/1, SoftFinish ® -Griff SDIZ 0.6X3.5X100 0,6 3,5 100 9008450000 SDIZ 0.8X4.0X100 0,8 4 100 9008460000 SDIZ 0,8X5,5 150/248 0,8 5,5 150 9008640000 Schr auben VDE-isolierte Schraubendreher

F F.20 1327480000 – 2013 VDE-isolierte Schraubendreher zum Arbeiten an unter Spannung stehenden Teilen bis AC 1.000 V und DC 1.500 V, DIN EN 60900, IEC 900. Geprüfte Sicherheit „GS“, stückgeprüft. Klinge aus hochlegiertem Chrom-Vanadium-Molybdän-Stahl, durchgehend gehärtet und brüniert. SDIS 2.5-5.5/PH/1/2 SDIS 0.4X2.5X75 A 0,4 2,5 75 SDIS 0.5X3.0X100 B 0,5 3 100 SDIS 0.8X4.0X100 B 0,8 4 100 SDIS 1.0X5.5X125 B 1 5,5 125 SDIK PH1 1,00 80 SDIK PH2 2,00 100 6-teiliger Satz: VDE-isolierter Schlitz- und Kreuzschlitz-PH Schraubendreher-Satz Typ Klingentyp Größe / SW a b c Best.-Nr. VDE-isolierte Schraubendreher SDI Set S2.5-5.5/PH1/2 9009730000 SDIS 2.5-5.5/PZ/1/2 SDIS 0.4X2.5X75 A 0,4 2,5 75 SDIS 0.5X3.0X100 B 0,5 3 100 SDIS 0.8X4.0X100 B 0,8 4 100 SDIS 1.0X5.5X125 B 1 5,5 125 SDIK PZ1 1,00 80 SDIK PZ2 2,00 100 SDI Set S2.5-5.5/PZ1/2 1 1128540000 SDIS 2.0-5.5 6-teiliger Satz: VDE-isolierter Schlitz-Schraubendreher-Satz SDIS 0.4X2.0X60 A 0,4 2 60 SDIS 0.4X2.5X75 A 0,4 2,5 75 SDIS 0.5X3.0X100 B 0,5 3 100 SDIS 0.6X3.5X100 B 0,6 3,5 100 SDIS 0.8X4.0X100 B 0,8 4 100 SDIS 1.0X5.5X125 B 1 5,5 125 SDI Set S2.0-5.5 1 9205550000 Schr auben VDE-isolierte Schraubendreher

F F.21 1327480000 – 2013 Weidmüller SoftFinish ® -Schraubendreher für allgemeine Anwendungen. Klinge aus hochlegiertem Chrom-Vanadium-Molybdän-Stahl, durchgehend gehärtet, mattverchromt. SD S SDS 0.4X2.0X60 B 0,4 2 60 9037160000 SDS 0.4X2.5X75 A 0,4 2,5 75 9009030000 SDS 0.5X3.0X80 A 0,5 3 80 9008320000 SDS 0.6X3.5X100 A 0,6 3,5 100 9008330000 SDS 0.6X3.5X200 A 0,6 3,5 200 9010110000 SDS 0.8X4.0X100 A 0,8 4 100 9008340000 SDS 0.8X4.0X125 A 0,8 4,5 125 9009020000 SDS 1.0X5.5X150 A 1 5,5 150 9008350000 SDS 1.2X6.5X150 A 1,2 6,5 150 9009010000 Schlitz-Schraubendreher mit Rundklinge, SD DIN 5265, ISO 2380/2, Abtrieb nach  DIN 5264, ISO 2380/1, Spitze Chrom Top, SoftFinish ® -Griff Typ Klingentyp Größe / SW a b c Best.-Nr. Unisolierte Schraubendreher SDK PH Kreuzschlitz-Schraubendreher, Typ Phillips, SDK PH DIN 5262, ISO 8764/2-PH, Abtrieb nach ISO 8764-PH, Spitze Chrom Top, SoftFinish ® -Griff SDK PH0 0,00 60 9008470000 SDK PH1 1,00 80 9008480000 SDK PH2 2,00 100 9008490000 SDK PH3 3,00 150 9008500000 SDK PZ Kreuzschlitz-Schraubendreher, Typ Pozidriv, SDK PZ DIN 5262, ISO 8764/2-PZ, Abtrieb nach ISO 8764-PZ, Spitze Chrom Top, SoftFinish ® -Griff SDK PZ1 1,00 80 9008530000 SDK PZ2 2,00 100 9008540000 SDK PZ3 3,00 150 9008550000 SD TH Torx ®  TH-Schraubendreher mit Bohrung in der Klingenspitze (Tamper Resistant),  SD TH zum Verschrauben von Torx ®  und Torx ® -TH Sicherheitsschrauben (Mittelstift  im Profil), Spitze Chrom Top, SoftFinish ® -Griff SD TH10 10 80 9009180000 SD TH15 15 80 9009170000 SD TH20 20 100 9009160000 SK Sechskant-Steckschlüssel, SK DIN 3125, Abtrieb nach DIN 475/2, SoftFinish ® -Griff SK 10,0x125 9009070000 Schr auben Unisolierte Schraubendreher

F F.22 1327480000 – 2013 Weidmüller SoftFinish ® -Schraubendreher für allgemeine Anwendungen. Klinge aus hochlegiertem Chrom-Vanadium-Molybdän-Stahl, durchgehend gehärtet, mattverchromt. Set S 2.5/3.0/4.0/5.5/PH 1/2 SDS 0.4X2.5X75 A 0,4 2,5 75 SDS 0.5X3.0X80 A 0,5 3 80 SDS 0.8X4.0X100 A 0,8 4 100 SDS 1.0X5.5X150 A 1 5,5 150 SDK PH1 1,00 80 SDK PH2 2,00 100 6-teiliger Satz: Schlitz- und Kreuzschlitz-PH Schraubendreher-Satz mit Rundklingen Typ Klingentyp Größe / SW a b c Best.-Nr. Unisolierte Schraubendreher SD Set S2.5-5.5/PH1/2 9009740000 Set S 2.0/2.5/3.0/3.5/4.0/5.5 6-teiliger Satz: Schlitz-Schraubendreher-Satz SDS 0.4X2.0X60 B 0,4 2 60 SDS 0.4X2.5X75 A 0,4 2,5 75 SDS 0.5X3.0X80 A 0,5 3 80 SDS 0.6X3.5X100 A 0,6 3,5 100 SDS 0.8X4.0X100 A 0,8 4 100 SDS 1.0X5.5X150 A 1 5,5 150 SD Set S2.0-5.5 1 9205560000 SD TO 0,6x3,0 Abgewinkelter Schlitz-Schraubendreher mit Rundgriff, SoftFinish ® -Griff SD TO 0,6X3,0 A 0,6 3 70 1323880000 Schr auben Unisolierte Schraubendreher

F F.23 1327480000 – 2013 Stiftschlüssel aus durchgehärtetem Chrom-Vanadium-Stahl,gefertigt nach DIN ISO 2936 L (DIN 911), Oberfläche hochwertig veredelt. SK WSD S 1,5 2 2,5 34568 10 SK WSD-S 1,5-10,0 9008850000 9-teiliger Winkelschraubendreher-Satz im Prostar, mit MagicRing:hält Normschrauben dank Federstahlring in jeder Lage fest (ab Größe 3),mit Kugelkopf: zum Schrauben bis zu einem Winkel von 25°. Typ Größe / SW a b c Best.-Nr. Stiftschlüsselsatz Weidmüller SK S 7-teiliger Sechskant-Stiftschlüssel-Satz SKS 2,0-8,0 9008860000 SK S MR 7-teiliger Sechskant-Stiftschlüssel-Satz mit Kugelkopf und MagicRing hält Normschrauben dank Federstahlring in jeder Lage fest (ab Größe 3),mit Kugelkopf: zum Schrauben bis zu einem Winkel von 25°. SKS 2,0-8,0 MR 9008870000 TH S 8-teiliger Torx ® -TH-Stiftschlüssel-Satz mit Bohrung in der Klingenspitze (Tamper Resistant),  zum Verschrauben von Torx ®  und Torx ® -TH Sicherheitsschrauben (Mittelstift im Profil) TH-S 9-40 9008880000 Schr auben Stiftschlüsselsatz Weidmüller

F F.24 1327480000 – 2013 Weidmüller SoftFinish ® -Schraubendreher für allgemeine Anwendungen. Klinge aus hochlegiertem Chrom-Vanadium-Molybdän-Stahl, durchgehend gehärtet, mattverchromt. System 11+1 S-PH-PZ-SK SDSDSDSDPH 1PH 2PZ 1PZ 2SKSKSKSYSTEM 11+1 140 9009750000 12-teiliger Satz mit Wechselklingen für Schlitz-, Kreuzschlitz PH/PZ- und Sechskant-Schrauben, SoftFinish ® -Griff Typ Größe / SW a b c Best.-Nr. Stiftschlüsselsatz Weidmüller Schr auben Stiftschlüsselsatz Weidmüller

F F.25 1327480000 – 2013 Schr auben

F F.26 1327480000 – 2013 IS 4 / IS 6 / IS 8 Stiftschlüssel, mit Zapfen Sechskantschraubendreher mit Quergriff aus hochwertigem Kunststoff •  Oberfläche vernickelt•  Aus gehärtetem Chrom-Vanadium-Stahl•  Gefertigt nach DIN 6911•  Passend für Schrauben nach DIN 6912 IS4 IS6 IS8 c 60 mm 80 mm 90 mm Gewicht 27 g 61 g 89 g Typ VPE Best.-Nr. IS 4 DIN 6911 1 0485100000 IS 6 DIN 6911 1 0407900000 IS 8 DIN 6911 1 0235000000 Technische Daten Bestelldaten IS 2 KG / IS 3 KG / IS 4 KG Stiftschlüssel Sechskantschraubendreher mit Quergriff aus hochwertigem Kunststoff •  Oberfläche vernickelt•  Aus gehärtetem Chrom-Vanadium-Stahl•  Gefertigt nach DIN 6911•  Passend für Schrauben nach DIN 6912 IS 2 KG IS 3 KG IS 4 KG c 100 mm 100 mm 100 mm Gewicht 32 g 32 g 32 g Typ VPE Best.-Nr. IS 2 KG 1 1806630000 IS 3 KG 1 1806650000 IS 4 KG 1 1806660000 Technische Daten Bestelldaten SDQ T15 / SDQ T20 / SDQ T40 Stiftschlüssel, Torx ® Torx ® -Schraubendreher mit Quergriff aus hochwertigem  Kunststoff •  Oberfläche mattverchromt•  Aus gehärtetem Chrom-Vanadium-Stahl SDQ T15 SDQ T20 SDQ T40 c 100 mm 100 mm 100 mm Gewicht 32 g 32 g 32 g Typ VPE Best.-Nr. SDQ T15 1 1318390000 SDQ T20 1 1318400000 SDQ T40 1 1318410000 Technische Daten Bestelldaten Schr auben Stift- und Schaltschrankschlüssel

F F.27 1327480000 – 2013 Cross-Key Master Universal Schlüssel 1.0 x 7 mm PH 2 5 mm 7 mm 8 mm 9 mm 4 mm 12 mm 13.5 mm 13.5 mm 10 mm •  Mit Bitaufnahme und Wendebit (Abtriebe siehe  Symbole) •  Material: Zinkdruckguss•  Maße: 62 x 90 mm Anwendung:  Für fast alle technischen Schließsysteme  im Baubereich, wie z. B. für Tür-, und Fenstergriffe,  Entlüftung für Heizungs-Ventile, Sanitärbereich, Klima-Lüftung,  sowie Gas- und Wasserversorgung. Typ VPE Best.-Nr. CROSS-KEY MASTER 1 9918150000 Technische Daten Bestelldaten Cross-Key Universal Universal Schaltschrank-Schlüssel 1.0 x 7 mm PH 2 5 mm 6 mm 7-8 mm 11.5 mm 13.5 mm 9 mm 3-5 mm 13.5 mm 9 mm •  Mit Bitaufnahme und Wendebit (Abtriebe siehe  Symbole) •  Material: Zinkdruckguss•  Maße: 72 x 72 mm Anwendung:  Für Schließsysteme in der Elektrotechnik,  passend für alle gängigen Schaltschrank-Schließungen. Typ VPE Best.-Nr. CROSS-KEY UNIVERSAL 1 9918130000 Technische Daten Bestelldaten Cross-Key Universal S Universal Schaltschrank-Schlüssel mini 1.0 x 7 mm PH 2 6 mm 8 mm 11.5 mm 13.5 mm 9 mm 5 mm 13.5 mm 9 mm •  Mit Bitaufnahme und Wendebit (Abtriebe siehe  Symbole) •  Material: Zinkdruckguss•  Maße: 42 x 42 mm Anwendung:  Für Schließsysteme in der Elektrotechnik,  passend für alle gängigen Schaltschrank-Schließungen. Typ VPE Best.-Nr. CROSS-KEY UNIVERSAL S 1 9918140000 Technische Daten Bestelldaten Schr auben Stift- und Schaltschrankschlüssel

F F.28 1327480000 – 2013 Schr auben
