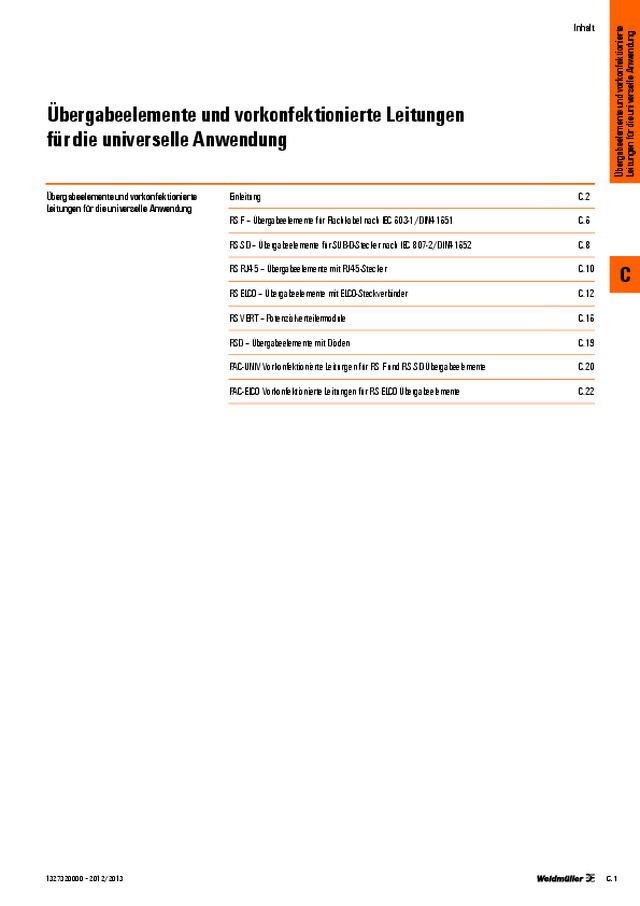

Übergabeelemente und vorkonfektionierte Leitungen  für die universelle Anwendung Inhalt Übergabeelemente und vorkonfektionierte  Leitungen für die universelle Anwendung Einleitung  C.2 RS F – Übergabeelemente für Flachkabel nach IEC 603-1/DIN41651  C.6 RS SD – Übergabeelemente für SUB-D-Stecker nach IEC 807-2/DIN41652  C.8 RS RJ45 – Übergabeelemente mit RJ45-Stecker  C.10 RS ELCO – Übergabeelemente mit ELCO-Steckverbinder  C.12 RS VERT – Potenzialverteilermodule  C.16 RSD – Übergabeelemente mit Dioden  C.19 PAC-UNIV Vorkonfektionierte Leitungen für RS F und RS SD Übergabeelemente  C.20 PAC-ELCO Vorkonfektionierte Leitungen für RS ELCO Übergabeelemente  C.22 C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.1 1327320000 – 2012/2013

Einleitung Übergabeelemente und vorkonfektionierte Leitungen  für die universelle Anwendung Durch Kosteneinsparungen beim Bau von Schaltschränken  bieten Übergabeelemente für allgemeine Anwendungen  eine Alternative zur Punkt-zu-Punkt-Verkabelung. Die  Hauptfunktion besteht darin, als funktionssichere  Adapterelemente zwischen den Standard-Steckverbindern,  die an eine Steuerung oder eine SPS angeschlossen sind,  und Reihenklemmen zu fungieren, die an die Feldsensoren/ Feldaktoren angeschlossen sind. Die Übergabeelemente für allgemeine Anwendungen von  Weidmüller bestehen aus folgenden Einzelkomponenten: •   Stranggussprofil zum Einschieben von Leiterplatten •   Abschlussplatten zur Justierung •   Kombifuß zur Befestigung auf Standardtragschiene TS 32 und TS 35 •   Leiterplatte, auf sich der folgende Bauteile befinden können:  - Steckverbinder  -  Weidmüller Klemmen mit Zugfeder- oder  Schraubanschluss   - Beschriftung Die für diese Übergabeelemente verwendeten  Steckverbinder lassen sich in folgende Gruppen einteilen: •   Flachkabel-Steckverbinder gemäß IEC 603-1/DIN 41651 •   Miniatur-Steckverbinder (SUB-D) gemäß IEC 807-2/ DIN 41652 •   RJ45-Stecker zum Anschluss von Datenleitungen •   ELCO-Steckverbinder für hochanspruchsvolle Anwendungen im Industriebereich. Die vorgefertigten Kabel mit ihren entsprechenden  Steckver bindersystemen werden als Verbindung zwischen  Steuerung und Übergabeelemente eingesetzt. Diese  vorgefertigten Kabel ermöglichen dem Anwender maximale  Kosteneinsparung, da durch den Einsatz weniger Einzelkabel  und -verbinder sowie weniger Kabelkanäle die Material- und Installationskosten entscheidend reduziert werden können. Vorteile der Übergabeelemente: •   Platzeinsparung dank der Zwei- und Dreistockklemmen •   Die herkömmliche Punkt-zu-Punkt-Verkabelung ist nur auf einer Seite erforderlich, was zu kürzeren Installations- und Inbetriebnahmezeiten führt •   Mehr Sicherheit, da mögliche Verkabelungsfehler vermieden werden •   Einfachere Dokumentation und Konfiguration RS F – Übergabeelemente für Flachkabel nach  IEC 603-1/ DIN41651 Passive Übergabeelemente zur Signalübertragung eines mit  Zugfeder- oder Zugbügeltechnik ausgestatteten Flach- leitungssteckverbinders gemäß IEC 603-1/DIN 41651. Der Anschluss zwischen beiden Einsätzen erfolgt eins zu  eins und das Produktspektrum umfasst 10- bis 64-polige Stiftleisten. RS SD – Übergabeelemente für SUB-D-Stecker nach  IEC 807-2/ DIN41652 Passive Übergabeelemente zur Signalübertragung eines  mit Zugfeder- oder Zugbügeltechnik ausgestatteten SUB-D Steckverbinders gemäß IEC 807-2/DIN 41652. Dank des SUB-D Metallgehäuses eignen sich diese Einsätze ideal für die Übertragung von analogen Signalen oder für  den Anschluss von abgeschirmten Kabeln. Der Anschluss zwischen beiden Einsätzen erfolgt eins zu  eins und das Produktspektrum umfasst 9- bis 50-polige Stift- und Buchsenleisten. C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.2 1327320000 – 2012/2013

Einleitung RS RJ45 – Übergabeelemente mit RJ45-Stecker Passive Übergabeelemente zur Datenübertragung von  einem Modem, Router, Computer oder einem anderem Kommunikationsgerät durch mit Zugfeder- oder  Zugbügeltechnik ausgestattete RJ45-Stecker. Sie können dazu verwendet werden, die abgeschirmten  8-poligen Kontakteinsätze RJ-45 an eine Schraubverbindung anzupassen oder 2 Datenleitungen zu verbinden.  Für Datenübertragungsraten von bis zu 100 Mbit/s empfiehlt es sich, ein Ende der Datenkabelabschirmung zu erden. Die Module können auf Standardtragschiene TS 35 und/ oder TS 32 befestigt werden. RS ELCO - Übergabeelemente mit ELCO-Steckverbinder Passive Signalübertragungsschnittstellen eines mit Zugfeder-  oder Zugbügeltechnik ausgestatteten 20- bis 90-poligen ELCO-Steckverbinders. ELCO-Kontakteinsätze werden z.B. in Kraftwerken, Raffinerien und verschiedenen Prozessanwendungen eingesetzt, in denen eine solide und zuverlässige  Signalübertragung sowie –dichte erforderlich sind.  Hauptmerkmal des ELCO-Steckverbinders ist seine hohe Zuverlässigkeit für das Anschlusssystem aufgrund seines  gabelförmigen hermaphroditischen Kontaktes. Die diagonale Anordnung des Steckverbinders (rechts oder links ausgerichtet) vereinfacht die Verkabelung im Schalt- schrank und verhindert, dass sich die Kabel untereinander  stören. RS VERT –  Verteilermodule für Versorgungsspannung Passive Übergabeelemente zur Verteilung von Wechsel- oder  Gleichspannung. Diese Übergabeelemente können 2 bis 6 unter schiedliche Potentiale verteilen. Damit können Span- nungen von 230/400 V AC zusammen mit DC-Steuersigna- len verteilt werden. Diese Schnittstellen sind einfach zu handhaben und können  auf Standardtragschiene TS 35 und/oder TS 32 montiert  werden. C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.3 1327320000 – 2012/2013

Einleitung Übergabeelemente und vorkonfektionierte Leitungen  für die universelle Anwendung RSD-Übergabeelemente mit Dioden Übergabeelemente mit Dioden dienen zum  Schutz vor Überspannungen, vor Verpolung oder  Durchgangsprüfungen. Folgende Varianten sind erhältlich:  •  Eine gemeinsame Anode •  Eine gemeinsame Kathode •  Durchgangsdiode Alle verfügen über Schraubanschluss und können auf  Standardtragschienen TS 32 und TS 35 montiert werden. PAC-UNIV vorkonfektionierte Leitungen für RS F und  RS SD Übergabeelemente Sortiment an vorkonfektionierten Leitungen für Flachkabel gemäß IEC 603-1/DIN41651 und SUB-D nach IEC 807-2/ DIN41652. Ein Kabelende ist für den Anschluss an die Übergabeele- mente RS-F oder RS SD vorbereitet, und an das andere Ende  kann eine Aderendhülse oder ein SUB-D Stecker bzw. ein Flachkabel angeschlossen werden. Farbcode gemäß DIN 47100 und in unterschiedlichen Längen erhältlich. PAC-ELCO vorkonfektionierte Leitungen für RS ELCO  Übergabeelemente Vorkonfektionierte Leitungen für ELCO-Steckverbinder. Ein Kabelende ist für den Anschluss an die  RS-ELCO-Übergabeelemente vorbereitet. Das andere Ende kann an eine Aderendhülse oder eine ELCO-Steckbuchse angeschlossen werden. Farbcode gemäß DIN 47100 und in unterschiedlichen Längen erhältlich. C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.4 1327320000 – 2012/2013

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.5 1327320000 – 2012/2013

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.6 1327320000 – 2012/2013 RS F - Übergabeelemente für Flachbandkabel  Steckverbinder  nach IEC 603-1/ DIN41651 Übergabeelemente für Flachbandkabel Steckverbinder nach IEC 603-1/ DIN41651.•  Zuordnung Anschluss / Steckverbinder 1:1•  10- bis 64-polig•  Zugfeder- oder Schraubanschlusstechnik Technische Daten Anschlussdaten Anschluss (Steuerseite)Anschluss (Feldseite) Nenndaten BemessungsspannungNennstrom pro Anschluss Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturZulassungen Isolationskoordination (EN50178) Bemessungsisolationsspannung Überspannungskategorie Verschmutzungsgrad Impulsspannungsprüfung (1,2/50µs)  Maße Klemmbereich, min. / max. (Feld)TragschieneBreite x Höhe Hinweis Bestelldaten 10-poliger Stecker14-poliger Stecker16-poliger Stecker20-poliger Stecker26-poliger Stecker34-poliger Stecker40-poliger Stecker50-poliger Stecker60-poliger Stecker64-poliger Stecker Hinweis Zubehör Hinweis RSF Z 1 2 3 4 N 1 2 3 4 N N: Number of poles Steckverbinder nach IEC 603-1/ DIN 41651LM2NZF 5.08mm 60 V AC / 75 V DC 1 A 0...+55°C -40...+70 °C CE 100 V II20,8 kV 0,13 mm² / 2,5 mm²TS 35, TS 3287 mm / 64 mm Typ Länge Best.-Nr. RS F10 Z 50 mm 8537190000 RS F14 Z 50 mm 8537200000 RS F20 Z 65 mm 8537110000 RS F26 Z 80 mm 8537180000 RS F34 Z 110 mm 8537130000 RS F40 Z 115 mm 8537140000 RS F50 Z 145 mm 8537150000  Siehe Abschnitt „Universalkabel PAC-UNIV“ in diesem Kapitel RSF S 1 2 3 4 N 1 2 3 4 N N: Number of poles Steckverbinder nach IEC 603-1/ DIN 41651LP2N 5.08mm 60 V AC / 75 V DC 1 A 0...+55°C -40...+60 °C CE 100 V II20,8 kV 0,13 mm² / 6 mm²TS 35, TS 3287 mm / 70 mm Typ Länge Best.-Nr. RS F10 LP2N 5/10 50 mm 0224961001 RS F14 LP2N 5/14 50 mm 0225061001 RS F16 LP2N 5/16 55 mm 0225161001 RS F20 LP2N 5/20 65 mm 0224261001 RS F26 LP2N 5/26 80 mm 0224861001 RS F34 LP2N 5/34 110 mm 0224361001 RS F40 LP2N 5/40 115 mm 0224461001 RS F50 LP2N 5/50 145 mm 0224561001 RS F60 LP2N 5/60 180 mm 0224661001 RS F64 LP2N 5/64 180 mm 0224761001  Siehe Abschnitt „Universalkabel PAC-UNIV“ in diesem Kapitel RS F - Übergabeelemente für Flachkabel nach IEC 603-1 / DIN 41651

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.7 1327320000 – 2012/2013 RSF S/ COMPACT 1 2 3 4 N 1 2 3 4 N - - N: Number of poles SOLDER  PI N Steckverbinder nach IEC 603-1/ DIN 41651LP3R 5.08mm 60 V AC / 75 V DC 1 A 0...+55°C -40...+70 °C CE 100 V II20,8 kV 0,13 mm² / 6 mm²TS 35, TS 3287 mm / 76 mm Typ Länge Best.-Nr. RS F10 LP3R 3/12 40 mm 8012850000 RS F14 LP3R 3/14 45 mm 8012860000 RS F16 LP3R 3/18 50 mm 8012870000 RS F20 LP3R 3/21 50 mm 8012910000 RS F26 LP3R 3/27 55 mm 8012920000 RS F34 LP3R 3/36 70 mm 8012930000 RS F40 LP3R 3/42 80 mm 8012940000 RS F50 LP3R 3/51 95 mm 8012950000 RS F60 LP3R 3/63 115 mm 8012960000 RS F64 LP3R 3/66 120 mm 8012970000  Siehe Abschnitt „Universalkabel PAC-UNIV“ in diesem Kapitel RSF S/ RS45 1 2 3 4 N 1 2 3 4 N P P N: Number of poles SOLDER  PI N Steckverbinder nach IEC 603-1/ DIN 41651LPK 2H 5.08mm 60 V AC / 75 V DC 1 A 0...+55°C -40...+70 °C CE 100 V II20,8 kV 0,15 mm² / 1,5 mm²TS 3545 mm / 65,5 mm Typ Länge Best.-Nr. RS F10 LPK 2H/12 49 mm 8155610000 RS F14 LPK 2H/16 56 mm 8258980000 RS F16 LPK 2H/18 64 mm 8265540000 RS F20 LPK 2H/22 71 mm 8155600000 RS F26 LPK 2H/28 86 mm 8213470000 RS F34 LPK 2H/36 106 mm 8155590000 RS F40 LPK 2H/42 121 mm 8155580000 RS F50 LPK 2H/52 151 mm 8155570000 RS F60 LPK 2H/62 180 mm 8259000000 RS F64 LPK 2H/66 186 mm 8155550000  Siehe Abschnitt „Universalkabel PAC-UNIV“ in diesem Kapitel RS F - Übergabeelemente für Flachkabel nach IEC 603-1 / DIN 41651

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.8 1327320000 – 2012/2013 RS SD - Übergabeelemente für SUB-D-Steckverbinder nach IEC 807-2/ DIN41652 Übergabeelemente für SUB-D-Steckverbinder nach IEC 807-2/ DIN41652.•  Zuordnung Anschluss / Steckverbinder 1:1•  9- bis 50-polig•  Zugfeder- oder Schraubanschlusstechnik Technische Daten Anschlussdaten Anschluss (Steuerseite)Anschluss (Feldseite) Nenndaten BemessungsspannungNennstrom pro Anschluss Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturZulassungen Isolationskoordination (EN50178) Bemessungsisolationsspannung Überspannungskategorie Verschmutzungsgrad Impulsspannungsprüfung (1,2/50µs)  Maße Klemmbereich, min. / max. (Feld)TragschieneBreite x Höhe Hinweis Bestelldaten 9-polige Stiftleiste 15-polige Stiftleiste25-polige Stiftleiste37-polige Stiftleiste50-polige Stiftleiste 9-polige Buchsenleiste 15-polige Buchsenleiste25-polige Buchsenleiste37-polige Buchsenleiste50-polige Buchsenleiste Hinweis Zubehör Hinweis RSSD Z 1 2 3 4 N 1 2 3 4 N N: Number of poles SUB-D-Stecker gemäß IEC 807-2 / DIN 41652LM2NZF 5.08mm 100 V 1,5 A 0...+55°C -40...+70 °C CE 100 V II20,8 kV 0,13 mm² / 2,5 mm²TS 35, TS 3287 mm / 63,6 mm Typ Länge Best.-Nr. RS SD9 SZ 45 mm 8537260000 RS SD15 SZ 60 mm 8537390000 RS SD25 SZ 80 mm 8537370000 RS SD37 SZ 110 mm 8537240000 RS SD50 SZ 145 mm 8537350000 RS SD9 BZ 45 mm 8537320000 RS SD15 BZ 60 mm 8537400000 RS SD25 BZ 80 mm 8537380000 RS SD37 BZ 110 mm 8537250000 RS SD50 BZ 87 mm 8537360000  Siehe Abschnitt „Universalkabel PAC-UNIV“ in diesem Kapitel RSSD S 1 2 3 4 N 1 2 3 4 N N: Number of poles SUB-D-Stecker gemäß IEC 807-2 / DIN 41652LP2N 5.08mm 100 V 1,5 A 0...+55°C -40...+70 °C CE 100 V II20,8 kV 0,13 mm² / 6 mm²TS 35, TS 3287 mm / 76 mm Typ Länge Best.-Nr. RS SD9S UNC 4.40 LP2N 45 mm 8003901001 RS SD15S UNC 4.40 LP2N 60 mm 8005201001 RS SD25S UNC 4.40 LP2N 80 mm 8005181001 RS SD37S UNC 4.40 LP2N 110 mm 8003881001 RS SD50S UNC 4.40 LP2N 154 mm 8005161001 RS SD9B UNC 4.40 LP2N 45 mm 8003911001 RS SD15B UNC 4.40 LP2N 60 mm 8005211001 RS SD25B UNC 4.40 LP2N 80 mm 8005191001 RS SD37B UNC 4.40 LP2N 110 mm 8003891001 RS SD50B UNC 4.40 LP2N 154 mm 8005171001  Siehe Abschnitt „Universalkabel PAC-UNIV“ in diesem Kapitel RS SD - Übergabeelemente für SUB-D-Stecker nach IEC 807-2 / DIN 41652

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.9 1327320000 – 2012/2013 RSSD/ COMPACT 1 2 3 4 N 1 2 3 4 N 0v N: Number of poles SOLDER  PI N HOUSING SUB-D-Stecker gemäß IEC 807-2 / DIN 41652LP3R 5.08mm 100 V 1,5 A 0...+55°C -40...+70 °C CE 100 V II20,8 kV 0,13 mm² / 6 mm²TS 35, TS 3287 mm / 80 mm Typ Länge Best.-Nr. RS SD9S LP3R 40 mm 8019930000 RS SD15S LP3R 45 mm 8019940000 RS SD25S LP3R 60 mm 8019950000 RS SD37S LP3R 80 mm 8019960000 RS SD50S LP3R 145 mm 8019970000 RS SD9B LP3R 40 mm 8019880000 RS SD15B LP3R 45 mm 8019890000 RS SD25B LP3R 60 mm 8019900000 RS SD37B LP3R 80 mm 8019910000 RS SD50B LP3R 100 mm 8019920000  Siehe Abschnitt „Universalkabel PAC-UNIV“ in diesem Kapitel RSSD / RS45 1 2 3 4 N 1 2 3 4 N G P P N: Number of poles SOLDER  PI N HOUSING SUB-D-Stecker gemäß IEC 807-2 / DIN 41652LPK 2H 5.08mm 100 V 1,5 A 0...+55°C -40...+70 °C CE 100 V II20,8 kV 0,15 mm² / 1,5 mm²TS 3545 mm / 65,5 mm Typ Länge Best.-Nr. RS SD9S UNC LPK2 50 mm 8259010000 RS SD15S UNC LPK2 61 mm 8233350000 RS SD25S UNC LPK2 86 mm 8155650000 RS SD37S UNC LPK2 116 mm 8155660000 RS SD50S UNC LPK2 154 mm 8155670000 RS SD9B UNC LPK2 50 mm 8216480000 RS SD15B UNC LPK2 61 mm 8209730000 RS SD25B UNC LPK2 86 mm 8155620000 RS SD37B UNC LPK2 116 mm 8155630000 RS SD50B UNC LPK2 45 mm 8155640000  Siehe Abschnitt „Universalkabel PAC-UNIV“ in diesem Kapitel RS SD - Übergabeelemente für SUB-D-Stecker nach IEC 807-2 / DIN 41652

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.10 1327320000 – 2012/2013 RS RJ45 - Übergabeelemente  mit RJ45-Stecker •  Übergabeelemente für den Anschluss von  Kommunikationseinrichtungen mittels Schraubverbindung •  Anschlusspin aus Phosphorbronze 6μ AU•  Datenübertragungsrate Cat5 100 Mbit Technische Daten Anschlussdaten Anschluss (Steuerseite)Anschluss (Feldseite) Nenndaten BemessungsspannungNennstrom pro Anschluss Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturZulassungen Isolationskoordination (EN50178) Bemessungsisolationsspannung Überspannungskategorie Verschmutzungsgrad Impulsspannungsprüfung (1,2/50µs)  Maße Klemmbereich, min. / max. (Feld)TragschieneBreite x Höhe Hinweis Bestelldaten Hinweis Zubehör Hinweis RS RJ45 LM2N 3.5 RJ45 socket Stainrelief Connected to RJ45  socket/ shield 1 X1a 2 X1b 1 X2a 2 X2b 1 X3a 2 X3b 1 X4a 2 X4b 1 X5a 2 X5b 1 X6a 2 X6b 3 X6c 4 X6d 5 X6e 6 X6f 7 X6g 8 X6h RJ45-SteckverbinderLM2N 3.5mm 50 V 1 A 0...+55°C -40...+70 °C CE 50 V AC III20,8 kV Schraubanschluss 0,08 mm² / 2,08 mm²TS 35, TS 3270 mm / 48 mm Schirm der Datenleitung einseitig mit Schutzerde verbinden Typ Länge Best.-Nr. RS RJ45 30 mm 8611320000 RS RJ45 2WAY X1.1X1.2X1.3X1.4X1.5X1.6X1.7X1.8 X2.1X2.2X2.3X2.4X2.5X2.6X2.7X2.8 X3.1X3.2X3.3X3.4X3.5X3.6X3.7X3.8 X4.1X4.2X4.3X4.4X4.5X4.6X4.7X4.8 2 x RJ45- Steckverbinder2 x Steckverbinder RJ45 50 V 1 A 0...+55°C -40...+70 °C CE 50 V AC III20,8 kV TS 3545 mm / 44,2 mm Schirm der Datenleitung einseitig mit Schutzerde verbinden Typ Länge Best.-Nr. RS RJ45 2WAY 46,8 mm 8555440000 RS RJ45 - Übergabeelemente mit RJ45-Steckverbindern

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.11 1327320000 – 2012/2013

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.12 1327320000 – 2012/2013 RS ELCO - Übergabeelemente mit ELCO-Steckverbindern Passive Übergabeelemente zur Umsetzung hermaphroditischer-ELCO-Steckverbinder auf Schraubanschlusstechnik•  Optional mit 20, 38, 56- bis 90-poligen Steckverbindern•  Polarisierung des Steckverbinders zur Vermeidung von  Anschlussfehlern (Stellung 1) •  Hohe Vibrationsfähigkeit und geringe  Kontaktübergangswiderstände •  Zugfeder- oder Schraubanschlusstechnik Technische Daten Nenndaten BemessungsspannungNennstrom pro Anschluss Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturZulassungen Isolationskoordination (EN50178) Bemessungsisolationsspannung Überspannungskategorie Verschmutzungsgrad Impulsspannungsprüfung (1,2/50µs)  Maße Klemmbereich, min. / max. (Feld)TragschieneBreite x Höhe Hinweis Bestelldaten 20-polig 20 Pole38 Pole38 Pole56 Pole56 Pole56 Pole56 Pole56 Pole56 Pole90 Pole90 Pole Hinweis Zubehör Hinweis RS ELCO S 150 V AC / 200 V DC 1,5 A -25...+50°C -40...+60 °C CE 150 V AC II22,5 kV Schraubanschluss 0,13 mm² / 6 mm²TS 32, TS 3570 mm / 60 mm Polarisator auf Position 1 Typ Länge Best.-Nr. RS ELCO 20/20RM S 60 mm 1126610000 RS ELCO 20/20LM S 60 mm 1126630000 RS ELCO 38/38RM S 105 mm 1126650000 RS ELCO 38/38LM S 105 mm 1126670000 RS ELCO 56/32RM S 95 mm 1126690000 RS ELCO 56/32LM S 95 mm 1126710000 RS ELCO 56/54RM S 155 mm 1126730000 RS ELCO 56/54LM S 155 mm 1126750000 RS ELCO 56/56RM S 155 mm 1126770000 RS ELCO 56/56LM S 155 mm 1126790000  Siehe Abschnitt „Universalkabel PAC-ELCO“ in diesem Kapitel RS ELCO Z 150 V AC / 200 V DC 1,5 A -25...+50°C -40...+60 °C CE 150 V AC II22,5 kV Zugfederanschluss 0,13 mm² / 2,5 mm²TS 32, TS 3570 mm / 60 mm Polarisator auf Position 1 Typ Länge Best.-Nr. RS ELCO 20/20RM Z 60 mm 1126620000 RS ELCO 20/20LM Z 60 mm 1126640000 RS ELCO 38/38RM Z 105 mm 1126660000 RS ELCO 38/38LM Z 105 mm 1126680000 RS ELCO 56/32RM Z 95 mm 1126700000 RS ELCO 56/32LM Z 95 mm 1126720000 RS ELCO 56/54RM Z 155 mm 1126740000 RS ELCO 56/54LM Z 155 mm 1126760000 RS ELCO 56/56RM Z 155 mm 1126780000 RS ELCO 56/56LM Z 155 mm 1126800000  Siehe Abschnitt „Universalkabel PAC-ELCO“ in diesem Kapitel RS ELCO - Übergabeelemente mit ELCO-Steckverbindern

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.13 1327320000 – 2012/2013 RS ELCO 90/90 S 150 V AC / 200 V DC 0,5 A -25...+50°C -40...+60 °C CE 150 V AC II22,5 kV Schraubanschluss 0,13 mm² / 6 mm²TS 32, TS 35109 mm / 76 mm Polarisator auf Position 1 Typ Länge Best.-Nr. RS ELCO 90/90RM S 242 mm 1126810000 RS ELCO 90/90LM S 242 mm 1126870000  Siehe Abschnitt „Universalkabel PAC-ELCO“ in diesem Kapitel RS ELCO 90/90 Z 150 V AC / 200 V DC 0,5 A -25...+50°C -40...+60 °C CE 150 V AC II22,5 kV Zugfederanschluss 0,13 mm² / 2,5 mm²TS 32, TS 35109 mm / 76 mm Polarisator auf Position 1 Typ Länge Best.-Nr. RS ELCO 90/90RM Z 242 mm 1126820000 RS ELCO 90/90LM Z 242 mm 1126880000  Siehe Abschnitt „Universalkabel PAC-ELCO“ in diesem Kapitel RS ELCO - Übergabeelemente mit ELCO-Steckverbindern

Stiftzuweisung ELCO-Steck ver- binder 20-polig RS ELCO 20/20RM S/Z   RS ELCO 20/20LM S/Z A 1 B 2 C 3 D 4 E 5 F 6 H 7 J 8 K 9 L 10 M 11 N 12 P 13 R 14 S 15 T 16 U 17 V 18 W 19 X 20 Hinweis RS ELCO ELCO-Steckver- binder 38-polig RS ELCO 38/38RM S/Z   RS ELCO 38/38LM S/Z A 1 B 2 C 3 D 4 E 5 F 6 H 7 J 8 K 9 L 10 M 11 N 12 P 13 R 14 S 15 T 16 U 17 V 18 W 19 X 20 Y 21 Z 22 AA 23 BB 24 CC 25 DD 26 EE 27 FF 28 HH 29 JJ 30 KK 31 LL 32 MM 33 NN 34 PP 35 RR 36 SS 37 TT 38 Hinweis ELCO-Steckver- binder 56-polig RS ELCO 56/32RM S/Z   RS ELCO 56/32LM S/Z RS ELCO 56/54RM S/Z   RS ELCO 56/54LM S/Z RS ELCO 56/56RM S/Z   RS ELCO 56/56LM S/Z A 1 1 1 B 2 2 2 C 3 3 3 D 4 4 4 E 5 5 5 F 6 6 6 H 7 7 7 J 8 8 8 K 9 9 9 L 10 10 10 M 11 11 11 N 12 12 12 P 13 13 13 R 14 14 14 S 15 15 15 T 16 16 16 U 17 17 17 V 18 18 18 W 19 19 19 X 20 20 20 Y Y Y,Y 21 Z 21 - 22 a 22 21 23 b 23 22 24 c 24 23 25 d 25 24 26 e 26 25 27 f 27 26 28 h 28 27 29 j 29 28 30 k 30 29 31 l 31 30 32 m 32 31 33 n - 32 34 p - 33 35 r - 34 36 s - 35 37 t - 36 38 u - 37 39 v - 38 40 w - 39 41 x - 40 42 y - 41 43 z - 42 44 AA - 43 45 BB - 44 46 CC - 45 47 DD - 46 48 EE - 47 49 FF - 48 50 HH - 49 51 JJ - 50 52 KK - 51 53 LL - 52 54 MM - 53 55 NN Y 54 56 Hinweis ELCO-Steckver- binder 90-polig RS ELCO 90/90RM S/Z   RS ELCO 90/90LM S/Z A 1 B 2 C 3 D 4 E 5 F 6 H 7 J 8 K 9 L 10 M 11 N 12 P 13 R 14 S 15 T 16 U 17 V 18 W 19 X 20 Y 21 Z 22 AA 23 AB 24 AC 25 AD 26 AE 27 AF 28 AH 29 AJ 30 AK 31 AL 32 AM 33 AN 34 AP 35 AR 36 AS 37 AT 38 AU 39 AV 40 AW 41 AX 42 AY 43 AZ 44 BA 45 BB 46 BC 47 BD 48 BE 49 BF 50 BH 51 BJ 52 BK 53 BL 54 BM 55 BN 56 BP 57 BR 58 BS 59 BT 60 BU 61 BV 62 BW 63 BX 64 BY 65 BZ 66 CA 67 CB 68 CC 69 CD 70 CE 71 CF 72 CH 73 CJ 74 CK 75 CL 76 CM 77 CN 78 CP 79 CR 80 CS 81 CT 82 CU 83 CV 84 CW 85 CX 86 CY 87 CZ 88 DA 89 DB 90 Hinweis C Über gabeelement e und vor konf ek tionier te    Kabel f ür die uni ver selle Anwendung C.14 1327320000 – 2012/2013

RS ELCO RS ELCO Maßzeichnungen 1 3 5 7 11 13 15 17 19 9 2 4 6 8 12 14 16 18 20 10 24 26 28 30 32 22 34 21 23 25 27 31 33 29 35 37 39 41 43 45 47 51 53 49 36 38 40 44 46 48 50 52 42 54 Y Y A 70 mm 155 mm 70 mm 60 mm 70 mm 155 mm 70 mm 60 mm 70 mm 155 mm 70 mm 105 mm 70 mm 95 mm 70 mm 155 mm 70 mm 105 mm 70 mm 95 mm 109 mm 242 mm 109 mm 242 mm ELCO 90/90R RECHTS ELCO 90/90L LINKS ELCO 56/54R RECHTS ELCO 20/20R RECHTS ELCO 56/56R RECHTS ELCO 38/38R RECHTS ELCO 56/32R RECHTS ELCO 56/54L LINKS ELCO 20/20L LINKS ELCO 56/56L LINKS ELCO 38/38L LINKS ELCO 56/32L LINKS C Über gabeelement e und vor konf ek tionier te    Kabel f ür die uni ver selle Anwendung C.15 1327320000 – 2012/2013

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.16 1327320000 – 2012/2013 RS VERT - 2 Potenziale •  Verteilermodul für 2, 3, 4 oder 6 Potenziale•  Verteilerstrom von 10 A bis 120 A•  Schraub- oder Zugfederanschluss Technische Daten Nenndaten Betriebsspannung Maximalstrom pro VerteileranschlussMaximalstrom pro PotentialanschlussBetriebsstrom Gesamt Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturZulassungen Isolationskoordination (EN50178) Bemessungsisolationsspannung Überspannungskategorie Verschmutzungsgrad Impulsspannungsprüfung (1,2/50µs)  Maße Klemmbereich, min. / max. (Feld)Klemmbereich, min. / max. (Versorgung)TragschieneLänge x Breite Hinweis Bestelldaten Schraubanschluss Hinweis Zubehör Hinweis RS VERT 2P/ 8P1-8P2 S P2 P2 P1 P1 P2 P2 P2 P2 P2 P2 P2 P2 P1 P1 P1 P1 P1 P1 P1 P1 max. 30 V 5 A5 A10 A 0...+55°C -40...+60 °C CE 50 V AC III20,8 kV Schraubanschluss 0,15 mm² / 1,5 mm²0,15 mm² / 1,5 mm²TS 3551,5 mm / 45 mm Das Modul kann unter Berücksichtigung einer Überspannungskategorie II für eine  Nennspannung von 250 V AC benutzt werden Typ Höhe Best.-Nr. RS VERT8 LPK2 64 mm 8252010000 RS VERT 2P/ 16P1-16P2 S P2 P2 P1 P1 P2 P2 P2 P2 P2 P2 P2 P2 P1 P1 P1 P1 P1 P1 P1 P1 16 P1 16 P1 max. 30 V 5 A5 A10 A 0...+55°C -40...+60 °C CE 50 V AC III20,8 kV Schraubanschluss 0,15 mm² / 1,5 mm²0,15 mm² / 1,5 mm²TS 3592,5 mm / 45 mm Das Modul kann unter Berücksichtigung einer Überspannungskategorie II für eine  Nennspannung von 250 V AC benutzt werden Typ Höhe Best.-Nr. RS VERT16 LPK2 64 mm 8234620000 RS VERT - Potenzialverteilermodule

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.17 1327320000 – 2012/2013 RS VERT - 2 und 3 Potenziale •  Verteilermodul für 2, 3, 4 oder 6 Potenziale•  Verteilerstrom von 10 A bis 120 A•  Schraub- oder Zugfederanschluss Technische Daten Nenndaten Betriebsspannung Maximalstrom pro VerteileranschlussMaximalstrom pro PotentialanschlussBetriebsstrom Gesamt Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturZulassungen Isolationskoordination (EN50178) Bemessungsisolationsspannung Überspannungskategorie Verschmutzungsgrad Impulsspannungsprüfung (1,2/50µs)  Maße Klemmbereich, min. / max. (Feld)Klemmbereich, min. / max. (Versorgung)TragschieneLänge x Breite Hinweis Bestelldaten Schraubanschluss Zugfederanschluss Hinweis Zubehör Hinweis RS VERT 2P/ 72P1 -72P2 S P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P2 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 24 P2 24 P2 24 P2 72 P2 24 P1 24 P1 24 P1 72 P1 ≤ 250 V DC ≤ 250 V AC 10 A10 A20 A 0...+55°C -40...+60 °C CE 300 V AC III24 kV Schraubanschluss 0,15 mm² / 1,5 mm²0,15 mm² / 6 mm²TS 32, TS 35160 mm / 109 mm Typ Höhe Best.-Nr. RS LPK3/144 VERT 68 mm 8199510000 RS VERT 3P/ 48P1-24P2-72P3  S/Z 600 V AC 15 A30 A90 A -25...+50°C -40...+60 °C CE; ROHS 600 V AC III26 kV Schraubanschluss Zugfederanschluss 0,13 mm² / 6 mm² 0,13 mm² / 2,5 mm² 0,13 mm² / 6 mm² 0,13 mm² / 6 mm² TS 32, TS 35 TS 32, TS 35 168 mm / 87 mm 168 mm / 87 mm Typ Höhe Best.-Nr. RS VERT 3P 48/24/72 S 83 mm 1128080000 RS VERT 3P 48/24/72 Z 75 mm 1128090000 RS VERT - Potenzialverteilermodule

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.18 1327320000 – 2012/2013 RS VERT - 4 und 6 Potenziale •  Verteilermodul für 2, 3, 4 oder 6 Potenziale•  Verteilerstrom von 10 A bis 120 A•  Schraub- oder Zugfederanschluss Technische Daten Nenndaten Betriebsspannung Maximalstrom pro VerteileranschlussMaximalstrom pro PotentialanschlussBetriebsstrom Gesamt Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturZulassungen Isolationskoordination (EN50178) Bemessungsisolationsspannung Überspannungskategorie Verschmutzungsgrad Impulsspannungsprüfung (1,2/50µs)  Maße Klemmbereich, min. / max. (Feld)Klemmbereich, min. / max. (Versorgung)TragschieneLänge x Breite Hinweis Bestelldaten Schraubanschluss Zugfederanschluss Hinweis Zubehör Hinweis RS VERT 4P/4X20P S/Z 600 V AC 15 A30 A120 A -25...+50°C -40...+60 °C CE; ROHS 600 V AC III26 kV Schraubanschluss Zugfederanschluss 0,13 mm² / 6 mm² 0,13 mm² / 2,5 mm² 0,13 mm² / 6 mm² 0,13 mm² / 6 mm² TS 32, TS 35 TS 32, TS 35 145 mm / 70 mm 145 mm / 70 mm Typ Höhe Best.-Nr. RS VERT 4P 20X4 S 55 mm 1128100000 RS VERT 4P 20X4 Z 52 mm 1128110000 RS VERT 6P/6X12P S/Z P1 P1 P1 P1 P1 P1 P1 P1 12 P3 P2 12 P2 P1 P3 P3 P3 P3 P3 P3 P3 P3 P1 P2 12 P1 P3 P3 P2 P2 P2 P2 P2 P2 P2 P2 P6 12 P4 12 P5 P4 12 P6 P5 P5 P4 P6 P5 P6 P4 P4 P4 P4 P4 P4 P4 P4 P5 P5 P5 P5 P5 P5 P5 P6 P6 P6 P6 P6 P6 P6 250 V AC 15 A20 A120 A -25...+50°C -40...+60 °C CE; ROHS 300 V AC III24 kV Schraubanschluss Zugfederanschluss 0,13 mm² / 6 mm² 0,13 mm² / 2,5 mm² 0,13 mm² / 6 mm² 0,13 mm² / 6 mm² TS 32, TS 35 TS 32, TS 35 122 mm / 87 mm 122 mm / 87 mm Typ Höhe Best.-Nr. RS VERT 6P 12X6 S 83 mm 1128120000 RS VERT 6P 12X6 Z 75 mm 1128130000 RS VERT - Potenzialverteilermodule

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.19 1327320000 – 2012/2013 RSD - Übergabeelemente mit Dioden Diodenhalter für Lampentests, Impulsstrombegrenzungs- und Verpolungsschutzschaltungen•  Diode 1N4007•  Montage auf TS32/TS35 Technische Daten Nenndaten Betriebsspannung Nennstrom pro Anschluss Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturZulassungen Isolationskoordination (EN50178) Bemessungsisolationsspannung Überspannungskategorie Verschmutzungsgrad Impulsspannungsprüfung (1,2/50µs)  Maße Klemmbereich, min. / max. (Feld)TragschieneBreite x Höhe Hinweis Bestelldaten 10 unabhängige Dioden12 unabhängige Dioden20 unabhängige Dioden40 unabhängige Dioden 5 A-Dioden (gemeinsamer Pluspol) 5 K-Dioden (gemeinsamer Minuspol) 10 A-Dioden (gemeinsamer Pluspol) 10 K-Dioden (gemeinsamer Minuspol) 20 A-Dioden (gemeinsamer Pluspol) 20 K-Dioden (gemeinsamer Minuspol) 22 A-Dioden (gemeinsamer Pluspol) 22 K-Dioden (gemeinsamer Minuspol) Hinweis Zubehör Hinweis RSD A / RSD K Gemeinsame Anode oder Kathode 230 V 1 A 0...+55°C -40...+60 °C CE 230 V II22 kV 0,13 mm² / 6 mm²TS 32, TS 3570 mm / 42 mm Typ Länge Best.-Nr. RSD A5 LP/LP 20 mm 1312740000 RSD K5 LP/LP 20 mm 1312750000 RSD A10 LP/LP 35 mm 1312760000 RSD K10 LP/LP 35 mm 1312770000 RSD A20 LP/LP 60 mm 1312780000 RSD K20 LP/LP 60 mm 1312790000 RSD A22 LP/LP 65 mm 0180961001 RSD K22 LP/LP 65 mm 0181061001 RSD Unabhängige Dioden 230 V 1 A 0...+55°C -40...+60 °C CE 230 V II22 kV 0,13 mm² / 6 mm²TS 32, TS 3570 mm / 42 mm Typ Länge Best.-Nr. RSD 10 LP/LP 60 mm 8022901001 RSD 12 LP/LP 65 mm 0181461001 RSD 20 LP/LP 120 mm 8022911001 RSD 40 LP/LP 220 mm 8022921001 RSD - Übergabeelemente mit Dioden

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.20 1327320000 – 2012/2013 PAC-UNIV Vorkonfektionierte Leitungen für RS F Vorkonfektionierte Leitungen gemäß IEC-603 / DIN41651.•  Beidseitig Steckverbinder•  Steckverbinder - Aderendhülsen Technische Daten Nenndaten Betriebsspannung Zulässige Stromstärke je Pfad, max.Gesamtstrom, max.WiderstandKapazität Ader / AdernKapazität Ader / Schirm Nenndaten Steuerleitung KabeltypWerkstoffLeiterquerschnitt Allgemeine Daten Umgebungstemperatur (Betrieb)Lagertemperatur Hinweis Bestelldaten 10-poliger Stecker14-poliger Stecker16-poliger Stecker20-poliger Stecker26-poliger Stecker34-poliger Stecker40-poliger Stecker50-poliger Stecker Hinweis Zubehör Hinweis PAC-UNIV-HE-F Beidseitiger Steckverbinder ≤ 60 V DC ≤ 25 V AC 1,00 3,00 ≤ 150m Ω /m  300 pF/m300 pF/m Kabel LiYYPVC0,14 mm² -10...+50°C -10...+60 °C  Typ VPE Best.-Nr. PAC-UNIV-HE10-F-1M 1349730010 PAC-UNIV-HE14-F-1M 1349740010 PAC-UNIV-HE16-F-1M 1349770010 PAC-UNIV-HE20-F-1M 1349790010 PAC-UNIV-HE26-F-1M 1349820010 PAC-UNIV-HE34-F-1M 1349840010 PAC-UNIV-HE40-F-1M 1349880010 PAC-UNIV-HE50-F-1M 1349900010 Die letzten 3 Stellen der Kabelnummer geben die jeweilige Länge an. Wenn die  Nummer z. B. mit 100 endet, so hat das Kabel eine Länge von 10 m. PAC-UNIV-HE-HE Steckverbinder - Aderendhülsen ≤ 60 V DC ≤ 25 V AC 1,00 3,00 ≤ 150m Ω /m  300 pF/m300 pF/m Kabel LiYYPVC0,14 mm² -10...+50°C -10...+60 °C  Typ VPE Best.-Nr. PAC-UNIV-HE10-HE10-1M 1349630010 PAC-UNIV-HE14-HE14-1M 1349640010 PAC-UNIV-HE16-HE16-1M 1349650010 PAC-UNIV-HE20-HE20-1M 1349670010 PAC-UNIV-HE26-HE26-1M 1349680010 PAC-UNIV-HE34-HE34-1M 1349690010 PAC-UNIV-HE40-HE40-1M 1349700010 PAC-UNIV-HE50-HE50-1M 1349720010 Die letzten 3 Stellen der Kabelnummer geben die jeweilige Länge an. Wenn die  Nummer z. B. mit 100 endet, so hat das Kabel eine Länge von 10 m. PAC-UNIV Vorkonfektionierte Leitungen für RS F und RS SD Übergabeelemente

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.21 1327320000 – 2012/2013 Universalkabel PAC-UNIV Vorkonfektionierte SUB-D Leitungen gemäß IEC-807/DIN 41652.•  SUB-D auf SUB-D Steckverbinder•  SUB-D Steckverbinder auf Aderendhülsen•  Abgeschirmtes Kabel Technische Daten Nenndaten Betriebsspannung Zulässige Stromstärke je Pfad, max.Gesamtstrom, max.WiderstandKapazität Ader / AdernKapazität Ader / Schirm Nenndaten Steuerleitung KabeltypWerkstoffLeiterquerschnitt Allgemeine Daten Umgebungstemperatur (Betrieb)Lagertemperatur Hinweis Bestelldaten 9-polige Stiftleiste 15-polige Stiftleiste25-polige Stiftleiste37-polige Stiftleiste50-polige Stiftleiste 9-polige Buchsenleiste 15-polige Buchsenleiste25-polige Buchsenleiste37-polige Buchsenleiste50-polige Buchsenleiste Hinweis Zubehör Hinweis PAC-UNIV-D-F SUB-D Steckverbinder auf Aderendhülsen ≤ 60 V DC ≤ 25 V AC 1,00 3,00 ≤ 80 m Ω /m  300 pF/m300 pF/m Kabel LiYCYPVC0,25 mm² -10...+50°C -10...+60 °C  Typ VPE Best.-Nr. PAC-UNIV-D9M-F-1M 1350400010 PAC-UNIV-D15M-F-1M 1350420010 PAC-UNIV-D25M-F-1M 1350430010 PAC-UNIV-D37M-F-1M 1350440010 PAC-UNIV-D50M-F-1M 1350450010 PAC-UNIV-D9F-F-1M 1350470010 PAC-UNIV-D15F-F-1M 1350480010 PAC-UNIV-D25F-F-1M 1350490010 PAC-UNIV-D37F-F-1M 1350500010 PAC-UNIV-D50F-F-1M 1350520010 Die letzten 3 Stellen der Teilenummer geben die jeweilige Länge an. Wenn die  Nummer z. B. mit 100 endet, so hat das Kabel eine Länge von 10 m. PAC-UNIV-D-D SUB-D Steckverbinder Stift / Stift oder Buchse / Buchse ≤ 60 V DC ≤ 25 V AC 1,00 3,00 ≤ 80 m Ω /m  300 pF/m300 pF/m Kabel LiYCYPVC0,25 mm² -10...+50°C -10...+60 °C  Typ VPE Best.-Nr. PAC-UNIV-D9M-D9M-1M 1349750010 PAC-UNIV-D15M-D15M-1M 1349780010 PAC-UNIV-D25M-D25M-1M 1349800010 PAC-UNIV-D37M-D37M-1M 1349830010 PAC-UNIV-D50M-D50M-1M 1349850010 PAC-UNIV-D9F-D9F-1M 1349870010 PAC-UNIV-D15F-D15F-1M 1349890010 PAC-UNIV-D25F-D25F-1M 1349920010 PAC-UNIV-D37F-D37F-1M 1349930010 PAC-UNIV-D50F-D50F-1M 1349940010 Die letzten 3 Stellen der Teilenummer geben die jeweilige Länge an. Wenn die  Nummer z. B. mit 100 endet, so hat das Kabel eine Länge von 10 m. Universalkabel PAC-UNIV

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.22 1327320000 – 2012/2013 Universalkabel PAC-UNIV Vorkonfektionierte SUB-D Leitungen gemäß IEC-807/DIN 41652.•  SUB-D auf SUB-D Steckverbinder•  SUB-D Steckverbinder auf Aderendhülsen•  Abgeschirmtes Kabel Technische Daten Nenndaten Betriebsspannung Zulässige Stromstärke je Pfad, max.Gesamtstrom, max.WiderstandKapazität Ader / AdernKapazität Ader / Schirm Nenndaten Steuerleitung KabeltypWerkstoffLeiterquerschnitt Allgemeine Daten Umgebungstemperatur (Betrieb)Lagertemperatur Hinweis Bestelldaten 9-polige Stiftleiste 15-polige Stiftleiste25-polige Stiftleiste37-polige Stiftleiste50-polige Stiftleiste Hinweis Zubehör Hinweis PAC-UNIV-D-D SUB-D Steckverbinder Stift/Buchse ≤ 60 V DC ≤ 25 V AC 1,00 3,00 ≤ 80 m Ω /m  300 pF/m300 pF/m Kabel LiYCYPVC0,25 mm² -10...+50°C -10...+60 °C  Typ VPE Best.-Nr. PAC-UNIV-D9M-D9F-1M 1 1349950010 PAC-UNIV-D15M-D15F-1M 1349970010 PAC-UNIV-D25M-D25F-1M 1349980010 PAC-UNIV-D37M-D37F-1M 1349990010 PAC-UNIV-D50M-D50F-1M 1350000010 Die letzten 3 Stellen der Teilenummer geben die jeweilige Länge an. Wenn die  Nummer z. B. mit 100 endet, so hat das Kabel eine Länge von 10 m. Universalkabel PAC-UNIV

C Über gabeelement e und vor konf ek tionier te  Leit ungen f ür die uni ver selle Anwendung C.23 1327320000 – 2012/2013 PAC-ELCO Vorkonfektionierte Leitungen für  RS ELCO Übergabeelemente Technische Daten Nenndaten Betriebsspannung Zulässige Stromstärke je Pfad, max.Gesamtstrom, max.WiderstandKapazität Ader / AdernKapazität Ader / Schirm Nenndaten Steuerleitung KabeltypWerkstoffLeiterquerschnitt Allgemeine Daten Umgebungstemperatur (Betrieb)Lagertemperatur Hinweis Bestelldaten 20-polige Buchse / 20-polige Buchse 20-polige Buchse/Aderendhülsen 38-polige Buchse / 38-polige Buchse 38-polige Buchse/Aderendhülsen 56-polige Buchse/56-polige Buchse (nur 32 Pole angeschlossen) 56-polige Buchse/Aderendhülsen (nur 32 Pole angeschlossen) 56-polige Buchse/56-polige Buchse (nur 54 Pole angeschlossen) 56-polige Buchse/Aderendhülsen (nur 54 Pole angeschlossen) 56-polige Buchse / 56-polige Buchse 56-polige Buchse/Aderendhülsen Hinweis Zubehör Hinweis PAC-ELCO 250 V 1,00 3,00 ≤ 80 m Ω /m  300 pF/m300 pF/m Kabel LiYCYPVC0,25 mm² -10...+50°C -10...+60 °C  Typ VPE Best.-Nr. PAC-ELCO20-F20-F20-1M 1 7789760010 PAC-ELCO20-F20-F-1M 1 7789761010 PAC-ELCO38-F38-F38-1M 1 7789762010 PAC-ELCO38-F38-F-1M 1 7789763010 PAC-ELCO56-F32-F32-1M 1 7789773010 PAC-ELCO56-F32-F1M 1 7789774010 PAC-ELCO56-F54-F54-1M 1 7789775010 PAC-ELCO56-F54-F-1M 1 7789776010 PAC-ELCO56-F56-F56-1M 1 7789764010 PAC-ELCO 56-F56-F-1M 1 7789765010 Die letzten 3 Stellen der Kabelnummer geben die jeweilige Länge an. Wenn die  Nummer z. B. mit 100 endet, so hat das Kabel eine Länge von 10 m. PAC-ELCO Vorkonfektionierte Leitungen für RS ELCO-Übergabeelemente
