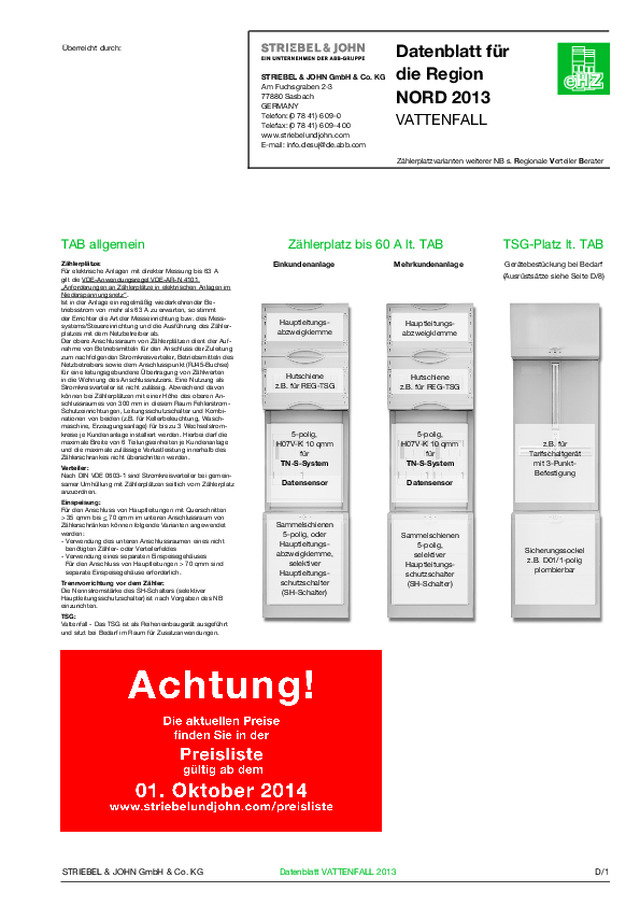

Datenblatt für die Region Nord
Zählerplätze: Für elektrische Anlagen mit direkter Messung bis 63 A gilt die VDE-Anwendungsregel VDE-AR-N 4101 „Anforderungen an Zählerplätze in elektrischen Anlagen im Niederspannungsnetz“.
Ist in der Anlage ein regelmäßig wiederkehrender Betriebsstrom von mehr als 63 A zu erwarten, so stimmt
der Errichter die Art der Messeinrichtung bzw. des Messsystems/Steuereinrichtung und die Ausführung des Zählerplatzes mit dem Netzbetreiber ab. Der obere Anschlussraum von Zählerplätzen dient der Aufnahme
von Betriebsmitteln für den Anschluss der Zuleitung zum nachfolgenden Stromkreisverteiler, Betriebsmitteln des
Netzbetreibers sowie dem Anschlusspunkt (RJ45-Buchse) für eine leitungsgebundene Übertragung von Zählwerten
in die Wohnung des Anschlussnutzers. Eine Nutzung als Stromkreisverteiler ist nicht zulässig. Abweichend davon
können bei Zählerplätzen mit einer Höhe des oberen Anschlussraumes von 300 mm in diesem Raum Fehlerstrom-
Schutzeinrichtungen, Leitungsschutzschalter und Kombinationen von beiden (z.B. für Kellerbeleuchtung, Waschmaschine, Erzeugungsanlage) für bis zu 3 Wechselstromkreise je Kundenanlage installiert werden. Hierbei darf die maximale Breite von 6 Teilungseinheiten je Kundenanlage und die maximale zulässige Verlustleistung innerhalb des
Zählerschrankes nicht überschritten werden.
