Steckkartenhalter

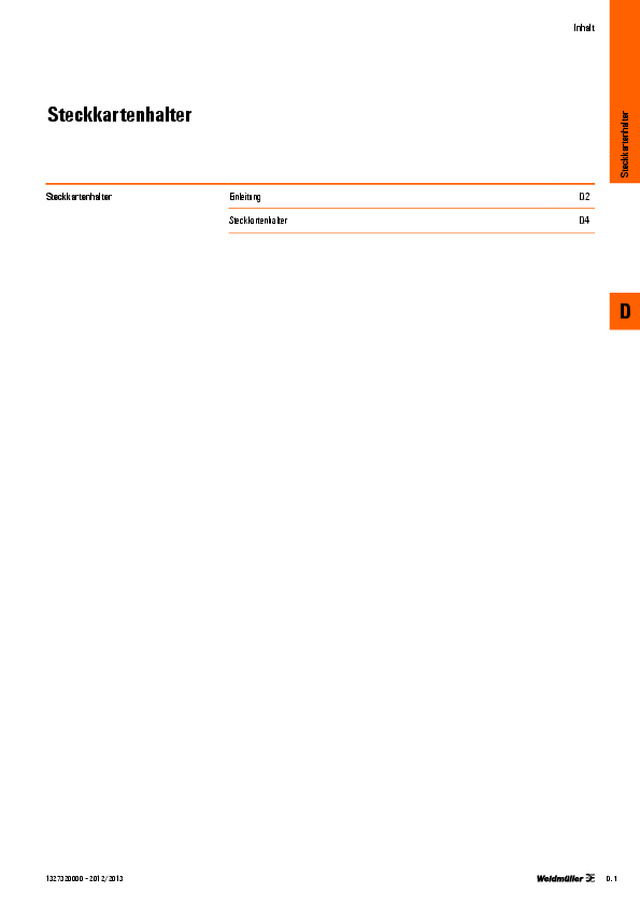

Inhalt Steckkartenhalter Steckkartenhalter Einleitung  D.2 Steckkartenhalter  D.4 D St eck kar tenhalt er D.1 1327320000 – 2012/2013

Einleitung Steckkartenhalter Die Steckkartenhalter werden zur Anpassung von Karten im  Euroformat 19" (100 x 160 mm) an Steckverbinder nach  IEC 603/DIN 41612 und DIN 41617 verwendet. Steckkartenhalter können für industrielle Anwendungen  eingesetzt werden, um mehrere 19"-Karten schnell  anzupassen und dabei gleichzeitig ein 19"-Rack einzusparen.  Zudem haben Racks einen höheren Platzbedarf und sind  üblicherweise nur von hinten zugänglich. Steckkartenhalter werden auch eingesetzt, um: •   Mehrere 19"-Karten anzupassen: Abgesehen davon, dass man die Kosten für ein Rack einspart, verbessert sich  auch die Zugänglichkeit, da Racks üblicherweise nur von  hinten zugänglich sind. •   Die Verkabelung zu vereinfachen, wenn die Leiterplatte versteckt angebracht ist. •   Ältere Systeme durch das Hinzufügen weiterer Elektronikmodule zu erweitern. •   Ein schnelles Auswechseln der Leiterkarte und eine problemlose Handhabung der Anschlüsse zu vereinfachen. Steckkartenhalter bestehen aus folgenden Einzelkomponenten: •   Flanschgehäuse sowie Haltevorrichtung zum Befestigen der Leiterkarte. •   Montageplatte und –füße für die direkte Befestigung oder zur Befestigung auf DIN-Tragschienen •   Leiterplatte, auf der folgende Bauteile befestigt werden können:  o   Steckverbinder gemäß IEC 603/DIN 41612 und DIN 41617   o   Weidmüller-Klemmen mit Schraubanschluss D St eck kar tenhalt er D.2 1327320000 – 2012/2013

D St eck kar tenhalt er D.3 1327320000 – 2012/2013

D St eck kar tenhalt er D.4 1327320000 – 2012/2013 SKH2 Steckkartenhalter Steckkartenhalter für den Einschub von 19”-Platinen im Euro-Format 100 mm x 160 mm•  Steckverbinder nach IEC 603/DIN 41612 und  DIN 41617 verwendet •  Schraubanschlusstechnik•  Montage auf Tragschiene TS 35 mit Zubehör Technische Daten Anschlussdaten Anschluss (Steuerseite)Typ (Steuerungsseite)Anzahl der Pole (Steuerungsseite)KontaktbestückungBauform der steckbaren Platine Nenndaten BemessungsspannungNennstrom pro Anschluss Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturZulassungen Isolationskoordination (EN50178) Bemessungsisolationsspannung Überspannungskategorie Verschmutzungsgrad Impulsspannungsprüfung (1,2/50µs)  Maße Klemmbereich, min. / max. (Feld)Länge x Breite x Höhe Hinweis Bestelldaten Hinweis Zubehör Hinweis SKH2 31 Steckverbinder nach DIN 41617 Federleiste 31-polige Buchsea und bEuroformat 100x160 mm für 19“ Racks 125V AC / 150V DC 4 A 0...+55°C -40...+60 °C CE 150 V AC II21,5 kV 0,13 mm² / 6 mm²60,7 mm / 160 mm / 192,5 mm Typ Best.-Nr. SKH2 31 LP 8174800000 Anschlusskit für Tragschiene TS 35 8209340000 SKH2 D32 LP Steckverbinder nach DIN 41612 Federleiste32D32-polige Buchsea und cEuroformat 100x160 mm für 19“ Racks 250 V UC 4 A 0...+55°C -40...+60 °C CE 250 V II22,1 kV 0,13 mm² / 6 mm²55 mm / 160 mm / 192,5 mm Typ Best.-Nr. SKH2 D32 LP 8174830000 Anschlusskit für Tragschiene TS 35 8209340000 Steckkartenhalter

D St eck kar tenhalt er D.5 1327320000 – 2012/2013 SKH2 F32 Z+B Steckverbinder nach DIN 41612 Federleiste32F32-polige Buchsez und bEuroformat 100x160 mm für 19“ Racks 250 V UC 4 A 0...+55°C -40...+60 °C CE 250 V II22,1 kV 0,13 mm² / 6 mm²80,7 mm / 160 mm / 192,5 mm Typ Best.-Nr. SKH2 F32 (Z+B) LPP 8174850000 Anschlusskit für Tragschiene TS 35 8209340000 SKH2 F32 Z+D Steckverbinder nach DIN 41612 Federleiste32F32-polige Buchsez und dEuroformat 100x160 mm für 19“ Racks 250 V UC 4 A 0...+55°C -40...+60 °C CE 250 V II22,1 kV 0,13 mm² / 6 mm²80,7 mm / 160 mm / 192,5 mm Typ Best.-Nr. SKH2 F32 (Z+D) LP 8174860000 Anschlusskit für Tragschiene TS 35 8209340000 Steckkartenhalter

D St eck kar tenhalt er D.6 1327320000 – 2012/2013 SKH Steckkartenhalter für den Einschub von 19”-Platinen im Euro Format 100 mm x 160 mm•  Steckverbinder nach IEC 603/DIN 41612 und  DIN 41617 •  Schraubanschlusstechnik•  Montage auf Tragschiene TS35 mit Zubehör Technische Daten Anschlussdaten Anschluss (Steuerseite)Typ (Steuerungsseite)Anzahl der Pole (Steuerungsseite)KontaktbestückungBauform der steckbaren Platine Nenndaten BemessungsspannungNennstrom pro Anschluss Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturZulassungen Isolationskoordination (EN50178) Bemessungsisolationsspannung Überspannungskategorie Verschmutzungsgrad Impulsspannungsprüfung (1,2/50µs)  Maße Klemmbereich, min. / max. (Feld)Länge x Breite x Höhe Hinweis Bestelldaten 1 Klemmbügel2 Klemmbügel Hinweis Zubehör Hinweis SKH31 Steckverbinder nach DIN 41617 Federleiste 31-polige Buchsea und bEuroformat 100x160 mm für 19“ Racks 125 V AC / 150 V DC 4 A 0...+55°C -40...+60 °C CE 150 V AC II21,5 kV 0,13 mm² / 6 mm²47,5 mm / 131 mm / 144 mm Typ Best.-Nr. SKH 31 LP RH1 0586661001 Anschlusskit für Tragschiene TS 35: Montageplatte 2054280000 und Fuß für  TS35 0687900000 SKH31 250VAC Steckverbinder nach DIN 41617 Federleiste 31-polige Buchsea und bEuroformat 100x160 mm für 19“ Racks 250 V UC 4 A 0...+55°C -40...+60 °C CE 250 V II22,1 kV 0,13 mm² / 6 mm²47,5 mm / 131 mm / 144 mm Typ Best.-Nr. SKH 31 LP 250VAC RH1 0648661001 Anschlusskit für Tragschiene TS 35: Montageplatte 2054280000 und Fuß für  TS35 0687900000 Steckkartenhalter

D St eck kar tenhalt er D.7 1327320000 – 2012/2013 SKH B64 Steckverbinder nach DIN 41612 FederleisteB6464-polige Buchsea und bEuroformat 100x160 mm für 19“ Racks 125 V AC / 150 V DC 1 A 0...+55°C -40...+60 °C CE 150 V AC II21,5 kV 0,13 mm² / 6 mm²76 mm / 131 mm / 144 mm Typ Best.-Nr. SKH B64 RH2 0577360000 Anschlusskit für Tragschiene TS 35: Montageplatte 2054280000 und Fuß für  TS35 0687900000 SKH C64 Steckverbinder nach DIN 41612 Federleiste64C64-polige Buchsea und cEuroformat 100x160 mm für 19“ Racks 125 V AC / 150 V DC 1 A 0...+55°C -40...+60 °C CE 150 V AC II21,5 kV 0,13 mm² / 6 mm²76 mm / 131 mm / 144 mm Typ Best.-Nr. SKH C64 RH2 0646660000 SKH C64 RH2 0178960000 Anschlusskit für Tragschiene TS 35: Montageplatte 2054280000 und Fuß für  TS35 0687900000 SKH D32 Steckverbinder nach DIN 41612 Federleiste32D32-polige Buchsea und cEuroformat 100x160 mm für 19“ Racks 250 V UC 4 A 0...+55°C -40...+60 °C CE 250 V II22,1 kV 0,13 mm² / 6 mm²50,8 mm / 131 mm / 144 mm Typ Best.-Nr. SKH D32 LP 5/16 RH2 0586761001 Anschlusskit für Tragschiene TS 35: Montageplatte 2054280000 und Fuß für  TS35 0687900000 Steckkartenhalter

D St eck kar tenhalt er D.8 1327320000 – 2012/2013 SKH Steckkartenhalter für den Einschub von 19”-Platinen im Euro Format 100 mm x 160 mm•  Steckverbinder nach IEC 603/DIN 41612 und  DIN 41617 •  Schraubanschlusstechnik•  Montage auf Tragschiene TS35 mit Zubehör Technische Daten Anschlussdaten Anschluss (Steuerseite)Typ (Steuerungsseite)Anzahl der Pole (Steuerungsseite)KontaktbestückungBauform der steckbaren Platine Nenndaten BemessungsspannungNennstrom pro Anschluss Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturZulassungen Isolationskoordination (EN50178) Bemessungsisolationsspannung Überspannungskategorie Verschmutzungsgrad Impulsspannungsprüfung (1,2/50µs)  Maße Klemmbereich, min. / max. (Feld)Länge x Breite x Höhe Hinweis Bestelldaten 1 Klemmbügel2 Klemmbügel Hinweis Zubehör Hinweis SKH E48 Steckverbinder nach DIN 41612 Federleiste48E48-polige Buchsee, c, aEuroformat 100x160 mm für 19“ Racks 125 V AC / 150 V DC 4 A 0...+55°C -40...+60 °C CE 150 V AC II21,5 kV 0,13 mm² / 6 mm²69 mm / 131 mm / 144 mm Typ Best.-Nr. SKH E48 LP2/LP 0690660000 Anschlusskit für Tragschiene TS 35: Montageplatte 2054280000 und Fuß für  TS35 0687900000 SKF F32 Z+B Steckverbinder nach DIN 41612 Federleiste32F32-polige Buchsez und bEuroformat 100x160 mm für 19“ Racks 250 V UC 4 A 0...+55°C -40...+60 °C CE 250 V II22,1 kV 0,13 mm² / 6 mm²50,8 mm / 131 mm / 144 mm Typ Best.-Nr. SKH F32 (Z&B) LP RH2 0586861001 Anschlusskit für Tragschiene TS 35: Montageplatte 2054280000 und Fuß für  TS35 0687900000 Steckkartenhalter

D St eck kar tenhalt er D.9 1327320000 – 2012/2013 SKF F32 Z+D Steckverbinder nach DIN 41612 Federleiste32F32-polige Buchsez und dEuroformat 100x160 mm für 19“ Racks 250 V UC 4 A 0...+55°C -40...+60 °C CE 250 V II22,1 kV 0,13 mm² / 6 mm²50,8 mm / 131 mm / 144 mm Typ Best.-Nr. SKH F32 (Z&D) LP RH2 0586961001 Anschlusskit für Tragschiene TS 35: Montageplatte 2054280000 und Fuß für  TS35 0687900000 SKH F48 Steckverbinder nach DIN 41612 Federleiste48F48-polige Buchsez, b, dEuroformat 100x160 mm für 19“ Racks 125 V AC / 150 V DC 4 A 0...+55°C -40...+60 °C CE 150 V AC II21,5 kV 0,13 mm² / 6 mm²56 mm / 131 mm / 144 mm Typ Best.-Nr. SKH F48 0587060000 Anschlusskit für Tragschiene TS 35: Montageplatte 2054280000 und Fuß für  TS35 0687900000 Steckkartenhalter

D St eck kar tenhalt er D.10 1327320000 – 2012/2013 SKH Steckkartenhalter für den Einschub von 19”-Platinen im Euro Format 100 mm x 160 mm•  Steckverbinder nach IEC 603/DIN 41612 und  DIN 41617 •  Schraubanschlusstechnik•  Montage auf Tragschiene TS35 mit Zubehör Technische Daten Anschlussdaten Anschluss (Steuerseite)Typ (Steuerungsseite)Anzahl der Pole (Steuerungsseite)KontaktbestückungBauform der steckbaren Platine Nenndaten BemessungsspannungNennstrom pro Anschluss Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturZulassungen Isolationskoordination (EN50178) Bemessungsisolationsspannung Überspannungskategorie Verschmutzungsgrad Impulsspannungsprüfung (1,2/50µs)  Maße Klemmbereich, min. / max. (Feld)Länge x Breite x Höhe Hinweis Bestelldaten 1 Klemmbügel2 Klemmbügel Hinweis Zubehör Hinweis SKH H15 Steckverbinder nach DIN 41612 Federleiste15H15-polige Buchsea und cEuroformat 100x160 mm für 19“ Racks 250 V UC 10 A 0...+55°C -40...+60 °C CE 250 V II22,1 kV 0,13 mm² / 6 mm²56 mm / 131 mm / 144 mm Typ Best.-Nr. SKH H15S 8051300000 Anschlusskit für Tragschiene TS 35: Montageplatte 2054280000 und Fuß für  TS35 0687900000 Steckkartenhalter

D St eck kar tenhalt er D.11 1327320000 – 2012/2013 SKH x 2 Steckkartenhalter für den Einschub von 19”-Platinen im Doppel-Euro-Format 233 mm x 160 mm•  Steckverbinder nach IEC 603/DIN 41612 und  DIN 41617 •  Schraubanschlusstechnick•  Montage auf Tragschiene TS 35 mit Zubehör Technische Daten Anschlussdaten Anschluss (Steuerseite)Typ (Steuerungsseite)Anzahl der Pole (Steuerungsseite)KontaktbestückungBauform der steckbaren Platine Nenndaten BemessungsspannungNennstrom pro Anschluss Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturZulassungen Isolationskoordination (EN50178) Bemessungsisolationsspannung Überspannungskategorie VerschmutzungsgradImpulsspannungsprüfung (1,2/50µs)  Maße Klemmbereich, min. / max. (Feld)Länge x Breite x Höhe Hinweis Bestelldaten 1 Klemmbügel Hinweis Zubehör Hinweis SKH  2XC64 A+C Steckverbinder nach DIN 41612 Federleiste64C64-polige Buchsea und cDoppeleuroformat 233x160 mm für 19“ Gehäuse 125 V AC / 150 V DC 1 A 0...+55°C -40...+70 °C CE 125 V AC II21,1 kV 0,13 mm² / 6 mm²69 mm / 286 mm / 144 mm Typ Best.-Nr. SKH C64 2 (A&C) RH2 8013120000 Anschlusskit für Tragschiene TS 35: Montageplatte 2051430000 und Fuß für  TS35 0687900000 SKH  2XD32 A+C Steckverbinder nach DIN 41612 Federleiste32D32-polige Buchsea und cDoppeleuroformat 233x160 mm für 19“ Gehäuse 125 V AC / 150 V DC 4 A 0...+55°C -40...+70 °C CE 125 V AC II21,1 kV 0,13 mm² / 6 mm²69 mm / 286 mm / 144 mm Typ Best.-Nr. SKH D32 2 LP5.08/16 RH2 8050981001 Anschlusskit für Tragschiene TS 35: Montageplatte 2051430000 und Fuß für  TS35 0687900000 Steckkartenhalter

D St eck kar tenhalt er D.12 1327320000 – 2012/2013
