Schaltnetzgeräte PROmax

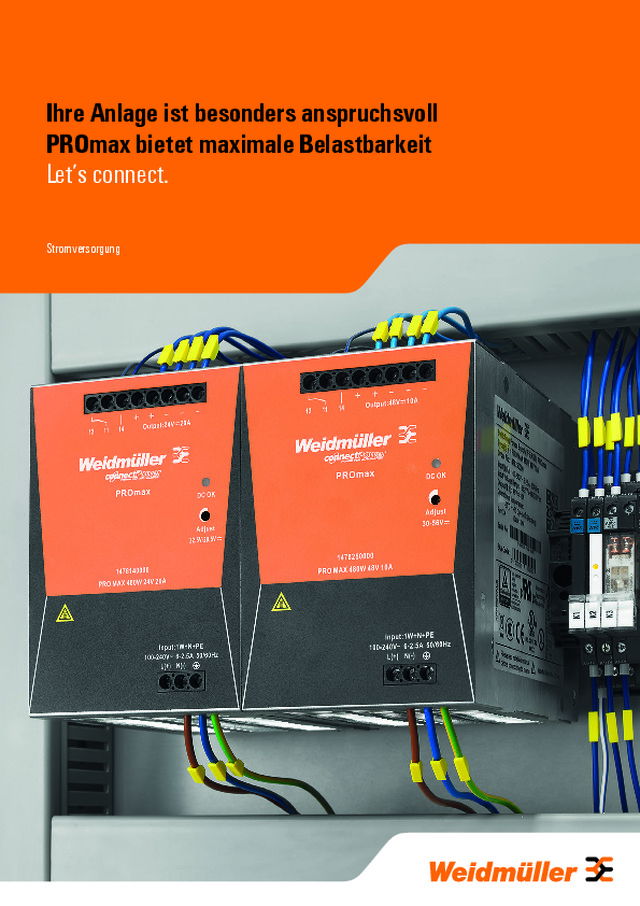

Ihre Anlage ist besonders anspruchsvoll  PROmax bietet maximale Belastbarkeit Let’s connect. Stromversorgung

Intensive Momentanbelastungen bei hohen Schaltschranktemperaturen stellen  besondere Anforderungen an die Stromversorgung großer Maschinen.   Unser PROmax liefert die notwendige Energie für Überlasten selbst bei hohen  Temperaturen. Let’s connect.   Die Stromversorgung von großen Anlagen und Maschinen stellt eine Herausforde- rung dar. Ausfälle aufgrund von Gerätedefekten wirken sich auf die gesamte  Fertigungslinie aus und können hohe Kosten verursachen. Unsere leistungsstarken und langlebigen Schaltnetzgeräte PROmax sind für  anspruchsvolle Bedürfnisse ausgelegt. Dauernde Überlast von bis zu 20 % oder  kurzzeitige Spitzenlasten von 300 % fängt PROmax mit Leichtigkeit ab. Hohe Boostfähigkeit und volle Leistung werden auch in einem großen Temperatur- bereich ermöglicht. Unsere Schaltnetzgeräte sind weltweit einsetzbar und passen  dank ihrer geringen Baubreite auch in begrenzte Platzverhältnisse. Kraftvolle Stromversorgung für Maschinen und Anlagen  PROmax eröffnet vielseitige Lösungen für die anspruchsvolle Automation Hohe Boostfähigkeit für alle  Industrieanlagen Ob in großen Maschinen und Anlagen,  in der, Energietechnik oder sogar in  einfachen Prozessanlagen: Dank ihrer  hohen Boostfähigkeit, der platzsparenden  Gehäusegeometrien, des weiten  Temperaturbereichs und der umfangreichen  Zulassungen sind unsere PROmax- Schaltnetzgeräte universell und überall auf der  Welt einsetzbar.

Universell einsetzbar Varianten von 3 A bis 40 A Ausgangsstrom,  Ausgangsspannungen von 5 V DC bis   48 V DC und vielfältige Zulassungen   (z. B. GL, UL, Class I, Div. 2) bedienen die  universellen Applikationslösungen weltweit. Platzsparende Baubreite Mit einer sehr geringen Baubreite und einer  direkten Anreihbarkeit ist der Einbauraum auf  der DIN-Schiene minimal. Belastungsstark Ständige Ausgangsleistungen bis 120 %  bei Temperaturen bis +45 °C und hohe  Ausgangsspitzen bis 300 % gewährleisten einen  sicheren Betrieb auch im Grenzbereich. Robuste und zuverlässige Versorgung MTBF-Werte von mehr als 500.000 Stunden  und ein weiter Temperaturbereich von   -25 °C bis +70 °C stehen für eine zuverlässige  Versorgung der Anlagen. Mit Start-up-  Temperaturen von -40 °C erweist sich PROmax  als besonders robust.     +70 °C  bis –25 °C u Cl. I Div. 2 SEMIF47 (EMC1) Robuster Eingang Mit einem AC-Eingangsspannungsbereich von bis  zu 277 V bei einphasigen Geräten und SEMI F47  ist PROmax extrem robust.

Technische Daten  connectPower PROmax Allgemeine technische Daten Strombegrenzung  120 % I N Isolationsspannung Eingang / Erde 3,5 kV Isolationsspannung Ausgang / Erde 0,5 kV Isolationsspannung Eingang/Ausgang 4 kV Erdableitstrom 3,5 mA Serienschaltbarkeit Ja, max. 2 Geräte Umgebungstemp. Betrieb / Lagertemperatur / Start up –25 °C...+70 °C / –40 °C...+85 °C / ≥ –40 °C Feuchtigkeit bei Betriebstemperatur 5...95 % keine Betauung Schutzklasse / Verschmutzungsgrad I / 2 MTBF 500.000 h (25 °C, IEC 61709) Gehäuseausführung Metall, korrosionsbeständig Betriebsanzeige LED rot/grün und Relais (≥ 21,6 V DC LED grün, Relais an/ ≤ 20,6 LED  rot, Relais aus) Einbaulage, Montagehinweis waagerecht auf Tragschiene TS 35, oben und unten 50 mm Abstand für  freie Luftzufuhr, ohne Abstand anreihbar EMV / Schock / Vibration Störfestigkeitsprüfungen nach EN55024; EN55022; IEC61000-3-2,-3; IEC61000-4-2,-3,-4,-5,-6,-8,-11 Festigkeit gegen  Vibration und Schock 2,3 g / 30 g in allen Richtungen Elektrische Sicherheit (angewandte Normen) Elektrischer Ausrüstung von Maschinen  nach EN60204 Sicherheitstransformatoren für Schaltnetzgeräte nach EN61558-2-16 Ausrüstungen mit elektronischen Betriebsmitteln nach EN50178 / VDE0160  Schutzkleinspannung SELV nach EN60950, PELV nach EN60204, IEC61204 Sichere Trennung / Schutz gegen elektrischen Schlag VDE0100-410 / nach DIN57100-410   Schutz gegen gefährliche Körperströme nach VDE0106-101 Wirkungsgrad (EMC1) 93 % Zulassungen und Konformitätserklärungen CE, TÜV, CCC, SEMIF47, cURus, cULus, C1D2, PCT, GL Zugelassene Dauergrenzströme [A] Typ\Temp. 45 °C 50 °C 55 °C 60 °C 65 °C 70 °C 1ph 24 V / 3 A 3,6 3,3 3,2 3 2,6 2,2 1ph 24 V / 5 A 6 5,7 5,4 5 4,4 3,8 1ph 24 V / 7,5 A 9 8,5 8 7,5 6,6 5,6 1ph 24 V / 10 A 12 11,3 10,7 10 8,8 7,5 1ph 24 V / 20 A 24 22,6 21,4 20 17,6 15 1ph 24 V / 40 A 48 45,2 42,8 40 35,2 30 1ph 5 V / 14 A 16,8 15,8 15 14 12,3 10,5 1ph 12 V / 6 A 7,2 6,8 6,4 6 5,3 4,5 1ph 12 V / 10 A 12 11,3 10,7 10 8,8 7,5 1ph 48 V / 5 A 6 5,7 5,4 5 4,4 3,8 1ph 48 V / 10 A 12 11,3 10,7 10 8,8 7,5 1ph 48 V / 20 A 24 22,6 21,4 20 17,6 15 3ph 24 V / 5 A 6 5,7 5,4 5 4,4 3,8 3ph 24 V / 10 A 12 11,3 10,7 10 8,8 7,5 3ph 24 V / 20 A 24 22,6 21,4 20 17,6 15 3ph 24 V / 40 A 48 45,2 42,8 40 35,2 30 Sie setzen andere Schwerpunkte  Wählen Sie eine unserer weiteren Stromversorgungen aus PROeco, die Wirtschaftlichen:   für Anwendungen in  Kleinapplikationen, im  Serienmaschinenbau oder im  klassischen Maschinenbau.   • Kompakte Bauform mit nur   100 mm Bautiefe.   • Geringer Energieverbrauch durch   bis zu 90 % Wirkungsgrad.   • Varianten in 12, 24 und 48 V   von 70 bis 960 W, 1- und 3-phasig. PROmax, die Kraftvollen:   für den Maschinen- und Anlagenbau,  leichte Prozessanwendungen und den  Schiffbau.   • Unempfindlich durch einen   AC Eingangsspannungsbereich bis   277 V und SEMI F47.   • Das Derating ab 60 °C, 300 %   Leistung für 3 ms und ein Kaltanlauf  bei –40 °C zeugen von hoher   Leistungsdynamik.   • Direkte Anreihbarkeit und   Parallelschaltbarkeit schaffen Platz  im Schaltschrank. PRO-H, die Spezialisten:   sind durch ihre ATEX Zulassung perfekt  für Anwendungen in der Chemie- oder  Öl- und Gasindustrie sowie in der  Energietechnik.   • Ausfallsicherheit durch eine MTBF- Zeit von bis zu 1,8 Mio. Stunden.   • Redundanzmodule sorgen für   höchste Zuverlässigkeit.

Finden Sie die passenden Produkte für Ihre Anforderung  Unser PROmax-Portfolio auf einen Blick Serie/ Familie Eingang Ausgang Ergänzende  Funktionen Best.-Nr. Beschr eibung 1-phasig 2/3-phasig AC (V) Eingangs- frequenz (Hz) DC (V) DC (V) Einst ellbar er Be reich (V) Nennstr om    (A) Nennleistung  (W) Po we r Boost (60 s) Statusr elais Par allelschalt - bark eit PR Oma x PRO MAX 72W 24V 3A ● 85…277 45…65 80...370 24 22,5...29,5  3 72 3,6 A (1 min) 4,5 A (4 s) ● Ja, max. 5 1478100000 PRO MAX 120W 24V 5A ● 85…277 45…65 80...370 24 22,5...29,5  5 120 6 A (1 min)  7,5 A (4 s) ● Ja, max. 5 1478110000 PRO MAX 180W 24V 7,5A ● 85…277 45…65 80...370 24 22,5...29,5 7,5 180 9 A (1 min)  11,25 A (4 s) ● Ja, max. 5 1478120000 PRO MAX 240W 24V 10A ● 85…277 45…65 80...370 24 22,5...29,5 10 240 12 A (1 min)  15 A (4 s) ● Ja, max. 5 1478130000 PRO MAX 480W 24V 20A ● 85…277 45…65 80...370 24 22,5...29,5 20 480 24 A (1 min)  30 A (4 s) ●  Ja, max. 5 1478140000 PRO MAX 960W 24V 40A ● 85…277 45…65 80...370 24 22,5...29,5 40 960 48 A (1 min)  60 A (4 s) ● Ja, max. 5 1478150000 PRO MAX3 120W 24V 5A ● 3 x 320...3 x 575  2 x 360...2 x 575 45…65 450...800 24 22,5...29,5  5 120 6 A (1 min)  7,5 A (4 s) ● Ja, max. 5 1478170000 PRO MAX3 240W 24V 10A ● 3 x 320...3 x 575  2 x 360...2 x 575 45…65 450...800 24 22,5...29,5 10 240 12 A (1 min)  15 A (4 s) ● Ja, max. 5 1478180000 PRO MAX3 480W 24V 20A ● 3 x 320...3 x 575 2 x 360...2 x 575  45…65 450...800 24 22,5...29,5 20 480 24 A (1 min)  30 A (4 s) ● Ja, max. 5 1478190000 PRO MAX3 960W 24V 40A ● 3 x 320...3 x 575 2 x 360...2 x 575  45…65 450...800 24 22,5...29,5 40 960 48 A (1 min)  60 A (4 s) ● Ja, max. 5 1478200000 PRO MAX 70W 5V 14A ● 85…277 45…65 80...370 5 4,5...7 14 70 16,8 A (1 min)  21 A (4 s) ● Ja, max. 5 1478210000 PRO MAX 72W 12V 6A ● 85…277 45…65 80...370 12 10...15  6 72 7,2 A (1 min)  9 A (4 s) ● Ja, max. 5 1478220000 PRO MAX 120W 12V 10A ● 85…277 45…65 80...370 12 10...15 10 120 12 A (1 min)  15 A (4 s) ● Ja, max. 5 1478230000 PRO MAX 240W 48V 5A ● 85…277 45…65 80...370 48 30...56  5 240 5 A (1 min)  7,5 A (4 s) ● Ja, max. 5 1478240000 PRO MAX 480W 48V 10A ● 85…277 45…65 80...370 48 30...56 10 480 12 A (1 min)  15 A (4 s) ● Ja, max. 5 1478250000 PRO MAX 960W 48V 20A ● 85…277 45…65 80...370 48 30...56 20 960 24 A (1 min)  30 A (4 s) ● Ja, max. 5 1478270000 Er gän zungen CP M DM20 (Diodenmodul) 18…30 U in -0,7 n/a ● 1222210000 CP M DM40 (Diodenmodul) 18…30 U in -0,7 n/a ● 1222220000 CP M CAP (Kapazitätsmodul) 18…30 n/a ● 1222240000 DC/ DC CP DCDC 250 W 24 V 10 A 18...31,2 22.5...29,5 10 250 1313320010 US V CP DC BUFFER 24 V 20 A 22,5…30 24 24 20 240 ● Ja, max. 2 1251220000 CP DC UPS 24 V 20 A/10 A 20…30 24 U in -0,3 V 20/10 480/240 ● 1370050010 CP DC UPS 24 V 40 A 20…30 24 U in -0,3 V 40 960 ● 1370040010 CP A BATTERY 24 V DC 1,3 Ah 24 5 A/6 min 1,3 Ah Ja, max. 2 1406930000 CP A BATTERY 24 V DC 3,4 Ah 24 10 A/11,3 min 3,4 Ah Ja, max. 2 1251070000 CP A BATTERY 24 V DC 7,2 Ah 24 20 A/11,5 min 7,2 Ah Ja, max. 2 1251080000 CP A BATTERY 24 V DC 12 Ah 24 20 A/22,7 min 12 Ah Ja, max. 2 1251090000 CP A BATTERY 24 V DC 17 Ah 24 20 A/34,2 min 17 Ah Ja, max. 2 1251110000 Wir können nicht ausschließen, dass in unseren Druckschriften oder in Software, die zu Bestellzwecken dem Kunden übergeben wird, Fehler enthalten  sind. Wir sind bemüht, solche Fehler, sobald sie uns bekannt werden, zu korrigieren.

Bestellnummer: 1518390000/04/2014/SMKW Made in Germany Weidmüller – Ihr Partner der Industrial Connectivity Als erfahrene Experten unterstützen wir unsere Kunden und Partner auf der ganzen  Welt mit Produkten, Lösungen und Services im industriellen Umfeld von Energie,  Signalen und Daten. Wir sind in ihren Branchen und Märkten zu Hause und kennen  die technologischen Herausforderungen von morgen. So entwickeln wir immer  wieder innovative, nachhaltige und wertschöpfende Lösungen für ihre individuellen  Anforderungen. Gemeinsam setzen wir Maßstäbe in der Industrial Connectivity. Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 32758 Detmold, Germany T  +49 5231 14-0 F  +49 5231 14-292083 [email protected] www.weidmueller.com Ihren lokalen Weidmüller Ansprechpartner fi nden Sie im Internet unter: www.weidmueller.com/countries 4 050118 325706
