Relaiskoppler und Halbleiterrelais für alle Anforderungen

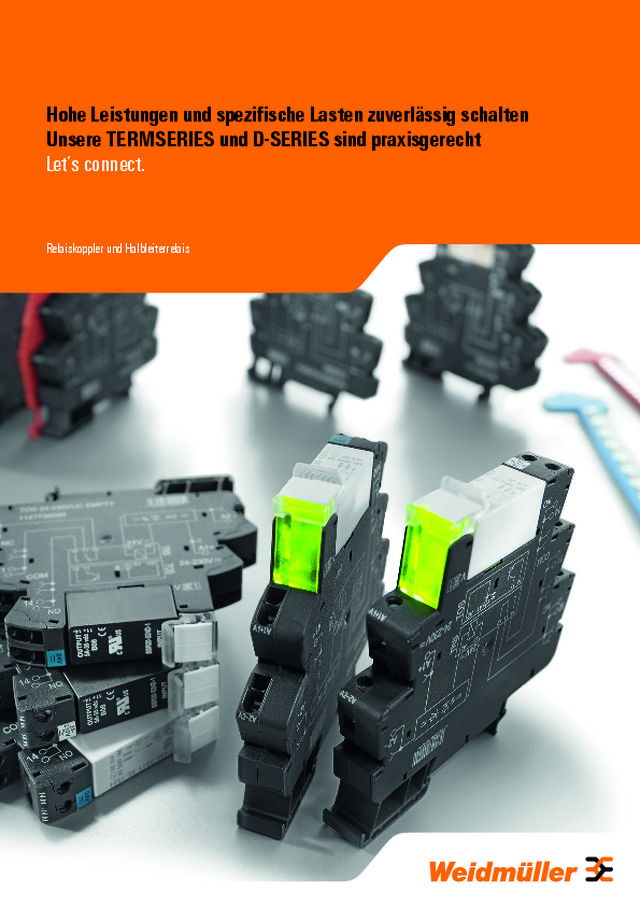

Hohe Leistungen und spezifische Lasten zuverlässig schalten Unsere TERMSERIES und D-SERIES sind praxisgerecht Let’s connect. Relaiskoppler und Halbleiterrelais

2 Durch Kontaktreihenschaltung,  eingebaute Blasmagneten und  verschleißarme Kontakte wird die  Bildung von Lichtbögen bei Produkten  der D-SERIES effektiv vermieden für  eine spürbar längere Lebensdauer. Mit der Variantenvielfalt der  TERMSERIES haben Sie unbegrenzte  Querverbindungsmöglichkeiten,  besonders durch den  Multispannungseingang und den  Schraub- und Zugfederanschluss. Relaiskoppler der RIDERSERIES  werden mit 1-fach- bis 4-fach- Wechsler-Kontakt und PUSH IN  Anschlusstechnik angeboten. Die  festellbare Prüftaste erleichtert  Inbetriebnahme und Service. Technische Daten  Baubreite 21,5 -- 50,5 mm Anschluss Schraubanschluss Anzahl der Kontakte 1 - 4 Nennsteuerspannung 12 - 220 V DC 24 - 230 V AC  Nennschaltspannung Bis zu 500 V AC Und spezielle Relais   für DC Lasten Schaltdauerstrom  bis zu 30 A Zulassungen &  Konformitätskennzeichen  CE, TÜV, UL, cURus, EAC Technische Daten  Baubreite 6 - 12 mm Anschluss Schraub- und  Zugfederanschluss Anzahl der Kontakte 1 - 2 Nennsteuerspannung 5 - 230 V Nennschaltspannung 250 V AC Schaltdauerstrom  bis zu 16 A nationale Zulassungen  CE, cULus, GL, EAC Technische Daten  Baubreite 13 - 28 mm Anschluss Push-In- und  Schraubanschluss Anzahl der Kontakte 1 - 4 Nennsteuerspannung 12 - 110 V DC 24 - 230 V AC  Nennschaltspannung bis zu 400 V AC  Schaltdauerstrom  bis zu 16 A nationale Zulassungen  CE, VDE, cURus, CSA,  EAC, GL D-SERIES TERMSERIES RIDERSERIES Relaiskoppler Sie suchen passende Relaiskoppler und Halbleiterrelais Wir haben eine Produktauswahl entsprechend Ihrer Anforderungen

3 Mit der Variantenvielfalt der  TERMSERIES haben Sie unbegrenzte  Querverbindungsmöglichkeiten,  besonders durch den  Multispannungseingang und den  Schraub- und Zugfederanschluss. TERMOPTO bietet eine  verschleiß-  und wartungsfreie  Potentialtrennung im  kompakten Reihenklemmen-  Format mit PUSH IN  Anschlusstechnologie. Die Power-Solid-State-Relais schalten  hohe AC Lasten bis 75 A verschleißfrei,  zuverlässig und geräuschlos. Zudem  haben sie eine hohe Schock- und  Vibrationsfestigkeit zur Absicherung in  der Prozessindustrie. Technische Daten  Baubreite 6 - 12 mm Anschluss Schraub- und  Zugfederanschluss Anzahl der Kontakte 1 - 2 Nennsteuerspannung 5 - 230 V Nennschaltspannung 3  - 48 V DC 24 - 250 V AC  Schaltdauerstrom  100 mA - 5 A nationale Zulassungen  CE, cULus, EAC, GL Technische Daten  Baubreite 6 mm Anschluss Push-In Anschluss Anzahl der Kontakte 1 Nennsteuerspannung 5 - 230 V AC/DC Nennschaltspannung 3  - 33 V DC 24 - 230 V AC 5  - 48 V DC  Schaltdauerstrom  100 mA - 4 A nationale Zulassungen  CE, cULus, EAC Technische Daten  Baubreite 22,5 - 100 mm Anschluss Schraubanschluss Anzahl der Kontakte 1 und 3 Nennsteuerspannung je nach Anwendung Nennschaltspannung bis zu 600 V AC Schaltdauerstrom  bis zu 75 A nationale Zulassungen  CE, cURus, EAC TERMSERIES TERMOPTO PSSR Halbleiterrelais

4 Typische industrielle Lasten In der EN60947 werden verschiedene industrielle  Referenzlasten wie ohmsche, kapazitive oder induktive Lasten  beschrieben. Die unten stehende Tabelle unterstützt Sie  dabei, ein passendes Relaismodul für diese unterschiedlichen  Lasten auszuwählen. Dabei werden die Betrachtungen für  100.000 Schaltspiele angestellt, und die Rahmenbedingungen  wie Nennstrom, Nennspannung u.a. angegeben. Induktive, kapazitive und ohmsche Lasten  Unsere empfohlenen Relaismodule und Halbleiterrelais SERIE TERMSERIES RIDERSERIES D-SERIES Lasttyp AC Last Erklärung RSS Relay RCL Relay RCI Relay RCM Relay RRD Relay DRM Relay DRL Relay DRW Relay DRH Relay DRR Relay PWR Relay Ohmsche Lasten entsprechend EN60947-4-1 AC1 Kassetten- und Bandheizungen, Infrarotlampen 100.000 Zyklen bei RSS1130244060120000 250 V / 6 A RCL3140248693260000 250 V / 16 A RCL4240244058570000 250 V / 8 A RCI3140248869810000 250 V / 16 A RCI4240248869890000 250 V / 8 A RCM 2700248689860000 250 V / 12 A RCM 5700248690200000 250 V / 6 A RRD2210248690370000 250 V / 10 A RRD3210248690610000 250 V / 10 A DRM2700247760056051 250 V / 10 A  DRM5700247760056079 250 V / 5 A  DRL170024L1133460000 250 V / 16 A  DRL570024L1133630000 250 V / 10 A  DRW270024LT1219740000 400 V / 16 A  DRW3700241219790000 400 V / 16 A  DRH173024LT1219850000 400 V / 16 A  DRH276024LT1220150000 400 V / 16 A  DRR270024L133370000 250 V / 10 A  DRR370024L1133420000 250 V / 10 A  PWR173024L1219480000 250 V / 30 A  PWR276024L1219550000 250 V / 5 A  Induktive Lasten entsprechend EN60947-5-1 AC15  (Magnet-)Spulen, Ventile- 10-maliger Einschaltstrom- 1-maliger Ausschaltstrom- Cos-phi 0,4- Schaltfrequenz 0,1 Hz100.000 Zyklen bei 250 V / 3 A 250 V / 3 A 250 V / 2 A 250 V / 3 A 250 V / 2 A 250 V /3 A 250 V / 2 A 250 V / 3 A 250 V / 3 A 250 V / 2,5 A 250 V /  1,7 A 250 V / 5 A 250 V / 3 A 250 V /5 A 250 V /5 A 250 V / 5 A 250 V /5 A 250 V / 2,5 A 250 V / 2,5 A 250 V / 10 A 250 V / 7 A Induktive Lasten entsprechend EN60947-4-1 AC3 Käfigläufermotoren- 6-maliger Einschaltstrom- 1-maliger Ausschaltstrom- Cos-phi 0,65- Schaltfrequenz 0,1 Hz100.000 Zyklen bei 250 V / 0,75 A 250 V / 5 A 250 V / 3 A 250 V / 5 A 250 V / 3 A 250 V /4 A 250 V / 3 A 250 V / 5 A 250 V / 5 A 250 V / 4 A 250 V / 2,5 A 250 V / 8 A 250 V / 5 A 250 V / 8 A 250 V / 8 A 250 V / 8 A 250 V / 8 A 250 V / 4 A 250 V / 4 A 250 V / 15 A 250 V / 13 A Kapazitive Lasten LED-LampenVorschaltgeräteSchaltnetzgerätemaximaler Einschaltstrom: RSS1100241984090000 20 A / 2,5 ms RCLS3T0248866920000 166 A / 20 ms 15 A / 4 s 30 A / 4 s 15 A / 4 s 24 A / 20 ms 12 A / 20 ms 20 A / 20 ms 20 A / 20 ms 20 A / 50 ms 20 A / 50 ms 80 A / 50 ms 50 A / 50 ms 80 A / 50 ms 80 A / 50 ms 80 A / 50 ms 80 A / 50 ms 50 A / 50 ms 50 A / 50 ms 150 A / 50 ms 120 A / 50 ms DC Last Ohmsche Lasten entsprechend EN60947-4-1 DC1  Kassetten- und Bandheizungen, Infrarotlampen 100.000 Zyklen bei RSS1130244060120000 250 V / 0,15 A24 V / 6 A RCL3140248693260000 250 V / 0,33 A24 V / 16 A RCL4240244058570000 250 V / 0,2524 V / 8 A RCI3140248869810000 250 V / 0,33 A24 V / 16 A RCI4240248869890000 250 V / 0,2524 V / 8 A RCM 2700248689860000 250 V / 0,4724 V / 12 A RCM 5700248690200000 250 V / 0,3824 V / 6 A RRD2210248690370000 250 V / 0,2624 V / 10 A RRD3210248690610000 250 V / 0,2624 V / 10 A DRM2700247760056051 24 V / 10 A DRM5700247760056079 24 V / 5 A DRL170024L1133460000 24 V / 16 A DRL570024L1133630000 24 V / 10 A DRW270024LT1219740000 24 V / 16 A DRW3700241219790000 24 V / 16 A DRH173024LT1219850000 24 V / 10 A DRH276024LT1220150000 24 V / 10 A DRR270024L133370000 24 V / 10 A DRR370024L1133420000 24 V / 10 A PWR173024L1219480000 24 V / 30 A PWR276024L1219550000 24 V / 25 A Induktive Lasten entsprechend EN60947-5-1 DC13 (Magnet-)Spulen, Ventile- 1-maliger Einschaltstrom- 1-maliger Ausschaltstrom- LR 2,5 ms- Schaltfrequenz 0,1 Hz100.000 Zyklen bei 250 V / 0,1 A24 V / 2 A 24 V / 2 A L/R =96 ms 24 V / 2 AL/R =96 ms 24 V / 2 AL/R =96 ms 24 V / 2 AL/R =96 ms 24 V / 3 AL/R = 100 ms 24 V / 2 A L/R =96 ms 24 V / 3 AL/R = 100 ms 24 V / 3 AL/R = 100 ms 24 V /2,5 A 24 V / 1,25 A 24 V / 4 A 24 V /2,5 A 24 V /4 A 24 V / 4 A 220 V /2  A 220 V / 0,5 A 24 V / 2,5 A 24 V / 2,5 A 24 V / 7,5 A 24 V / 6,25 A Induktive Lasten entsprechend EN60947-4-1 DC3 Nebenschlussmotor- 2,5…4-maliger Einschaltstrom- 2,5…4-maliger Ausschaltstrom- L/R 2…2,5 ms- Schaltfrequenz 0,1 Hz100.000 Zyklen bei 24 V / 0,5 A 24 V / 1 A 24 V / 0,7 A 24 V / 1 A 24 V / 0,7 A 24 V / 1 A 24 V / 0,7 A 24 V / 1 A 24 V / 1 A 24 V / 0,6 A 24 V / 0,3 A 24 V / 1 A 24 V / 0,6 A 24 V / 1 A 24 V / 1 A 220 V / 1 A 220 V / 0,2 A 24 V / 0,6 A 24 V / 0,6 A 24 V / 2 A 24 V / 1,5 A Hinweis Die Anzahl der Schaltzyklen sind Richtwerte bei Raumtemperatur mit einem Schließer und sind keine verbindliche Lebensdauerangabe.   Sie dienen der Orientierung, die Tabelle gibt einen Überblick über die verschiedenen Relaistypen in den jeweiligen Anwendungen.

5 LED Lampen  Motoren Magnetventile  SERIE TERMSERIES RIDERSERIES D-SERIES Lasttyp AC Last Erklärung RSS Relay RCL Relay RCI Relay RCM Relay RRD Relay DRM Relay DRL Relay DRW Relay DRH Relay DRR Relay PWR Relay Ohmsche Lasten entsprechend EN60947-4-1 AC1 Kassetten- und Bandheizungen, Infrarotlampen 100.000 Zyklen bei RSS1130244060120000 250 V / 6 A RCL3140248693260000 250 V / 16 A RCL4240244058570000 250 V / 8 A RCI3140248869810000 250 V / 16 A RCI4240248869890000 250 V / 8 A RCM 2700248689860000 250 V / 12 A RCM 5700248690200000 250 V / 6 A RRD2210248690370000 250 V / 10 A RRD3210248690610000 250 V / 10 A DRM2700247760056051 250 V / 10 A  DRM5700247760056079 250 V / 5 A  DRL170024L1133460000 250 V / 16 A  DRL570024L1133630000 250 V / 10 A  DRW270024LT1219740000 400 V / 16 A  DRW3700241219790000 400 V / 16 A  DRH173024LT1219850000 400 V / 16 A  DRH276024LT1220150000 400 V / 16 A  DRR270024L133370000 250 V / 10 A  DRR370024L1133420000 250 V / 10 A  PWR173024L1219480000 250 V / 30 A  PWR276024L1219550000 250 V / 5 A  Induktive Lasten entsprechend EN60947-5-1 AC15  (Magnet-)Spulen, Ventile- 10-maliger Einschaltstrom- 1-maliger Ausschaltstrom- Cos-phi 0,4- Schaltfrequenz 0,1 Hz100.000 Zyklen bei 250 V / 3 A 250 V / 3 A 250 V / 2 A 250 V / 3 A 250 V / 2 A 250 V /3 A 250 V / 2 A 250 V / 3 A 250 V / 3 A 250 V / 2,5 A 250 V /  1,7 A 250 V / 5 A 250 V / 3 A 250 V /5 A 250 V /5 A 250 V / 5 A 250 V /5 A 250 V / 2,5 A 250 V / 2,5 A 250 V / 10 A 250 V / 7 A Induktive Lasten entsprechend EN60947-4-1 AC3 Käfigläufermotoren- 6-maliger Einschaltstrom- 1-maliger Ausschaltstrom- Cos-phi 0,65- Schaltfrequenz 0,1 Hz100.000 Zyklen bei 250 V / 0,75 A 250 V / 5 A 250 V / 3 A 250 V / 5 A 250 V / 3 A 250 V /4 A 250 V / 3 A 250 V / 5 A 250 V / 5 A 250 V / 4 A 250 V / 2,5 A 250 V / 8 A 250 V / 5 A 250 V / 8 A 250 V / 8 A 250 V / 8 A 250 V / 8 A 250 V / 4 A 250 V / 4 A 250 V / 15 A 250 V / 13 A Kapazitive Lasten LED-LampenVorschaltgeräteSchaltnetzgerätemaximaler Einschaltstrom: RSS1100241984090000 20 A / 2,5 ms RCLS3T0248866920000 166 A / 20 ms 15 A / 4 s 30 A / 4 s 15 A / 4 s 24 A / 20 ms 12 A / 20 ms 20 A / 20 ms 20 A / 20 ms 20 A / 50 ms 20 A / 50 ms 80 A / 50 ms 50 A / 50 ms 80 A / 50 ms 80 A / 50 ms 80 A / 50 ms 80 A / 50 ms 50 A / 50 ms 50 A / 50 ms 150 A / 50 ms 120 A / 50 ms DC Last Ohmsche Lasten entsprechend EN60947-4-1 DC1  Kassetten- und Bandheizungen, Infrarotlampen 100.000 Zyklen bei RSS1130244060120000 250 V / 0,15 A24 V / 6 A RCL3140248693260000 250 V / 0,33 A24 V / 16 A RCL4240244058570000 250 V / 0,2524 V / 8 A RCI3140248869810000 250 V / 0,33 A24 V / 16 A RCI4240248869890000 250 V / 0,2524 V / 8 A RCM 2700248689860000 250 V / 0,4724 V / 12 A RCM 5700248690200000 250 V / 0,3824 V / 6 A RRD2210248690370000 250 V / 0,2624 V / 10 A RRD3210248690610000 250 V / 0,2624 V / 10 A DRM2700247760056051 24 V / 10 A DRM5700247760056079 24 V / 5 A DRL170024L1133460000 24 V / 16 A DRL570024L1133630000 24 V / 10 A DRW270024LT1219740000 24 V / 16 A DRW3700241219790000 24 V / 16 A DRH173024LT1219850000 24 V / 10 A DRH276024LT1220150000 24 V / 10 A DRR270024L133370000 24 V / 10 A DRR370024L1133420000 24 V / 10 A PWR173024L1219480000 24 V / 30 A PWR276024L1219550000 24 V / 25 A Induktive Lasten entsprechend EN60947-5-1 DC13 (Magnet-)Spulen, Ventile- 1-maliger Einschaltstrom- 1-maliger Ausschaltstrom- LR 2,5 ms- Schaltfrequenz 0,1 Hz100.000 Zyklen bei 250 V / 0,1 A24 V / 2 A 24 V / 2 A L/R =96 ms 24 V / 2 AL/R =96 ms 24 V / 2 AL/R =96 ms 24 V / 2 AL/R =96 ms 24 V / 3 AL/R = 100 ms 24 V / 2 A L/R =96 ms 24 V / 3 AL/R = 100 ms 24 V / 3 AL/R = 100 ms 24 V /2,5 A 24 V / 1,25 A 24 V / 4 A 24 V /2,5 A 24 V /4 A 24 V / 4 A 220 V /2  A 220 V / 0,5 A 24 V / 2,5 A 24 V / 2,5 A 24 V / 7,5 A 24 V / 6,25 A Induktive Lasten entsprechend EN60947-4-1 DC3 Nebenschlussmotor- 2,5…4-maliger Einschaltstrom- 2,5…4-maliger Ausschaltstrom- L/R 2…2,5 ms- Schaltfrequenz 0,1 Hz100.000 Zyklen bei 24 V / 0,5 A 24 V / 1 A 24 V / 0,7 A 24 V / 1 A 24 V / 0,7 A 24 V / 1 A 24 V / 0,7 A 24 V / 1 A 24 V / 1 A 24 V / 0,6 A 24 V / 0,3 A 24 V / 1 A 24 V / 0,6 A 24 V / 1 A 24 V / 1 A 220 V / 1 A 220 V / 0,2 A 24 V / 0,6 A 24 V / 0,6 A 24 V / 2 A 24 V / 1,5 A Hinweis Die Anzahl der Schaltzyklen sind Richtwerte bei Raumtemperatur mit einem Schließer und sind keine verbindliche Lebensdauerangabe.   Sie dienen der Orientierung, die Tabelle gibt einen Überblick über die verschiedenen Relaistypen in den jeweiligen Anwendungen. Leuchtstoffröhren

6 Dauerhaft zuverlässig  Ein voreilender Wolfram-Kontakt verhindert bei kapazitiven Lasten,  dass die Kontakte im Moment des Einschaltens verschweißen.   Das erhöht die Lebensdauer.  Ihr   besonderer   Vorteil: Industrielle Lasten haben in der Regel einen kapazitiven  bzw. induktiven Anteil, der einen Funken beim Ein- und  Ausschalten verursacht. Das reduziert die Lebensdauer der  Relaiskontakte und erhöht dadurch die Betriebskosten einer  Anlage.  Die neuen Relaisbausteine unserer TERMSERIES sind  mit speziellen Kontakten bestückt, die in Anordnung und  Materialauswahl auf die hohen Belastungen im industriellen  Bereich optimiert wurden. Ob im Maschinen- und Anlagenbau, in der Robotertechnik,  bei Windenergie, Offshoretechnologie oder im Schiffbau:  Mit den kompakten Varianten aus der TERMSERIES schalten  Sie industrielle Lasten besonders lange zuverlässig und  minimieren die Betriebskosten Ihrer Anwendung auf Dauer. Industrielle Lasten dauerhaft zuverlässig schalten TERMSERIES-Erweiterung mit erhöhter Leistung und Lebensdauer In LED-Lampen steckt eine Vorschaltelektronik, deren Schaltregler aufgrund seiner  kapazitiven Auslegung für eine mehr als 100-fach höhere Einschaltstromspitze  sorgt. Werden Anlagen von herkömmlichen Glühlampen auf LED-Beleuchtung  umgestellt, führt dies schnell zur Überlastung herkömmlicher Relaiskontakte.   Die kompakten und leistungsfähigen Relais der TERMSERIES können schnell und  unkompliziert nachgerüstet werden.

7 Interface-Adapter für   TERMSERIES-Relais Unsere vorkonfektionierte Plug-and- play-Lösung mit TERMSERIES-Interface- Adapter ermöglicht einen minimierten  Verdrahtungsaufwand. Der Adapter hat  eine universale Passform und bietet im  Zusammenspiel mit den konturgleichen  TERMSERIES-Produkten einen echten  Raumvorteil. Äußerst kompakt Dank der kompakten Baubreite von  nur 12,8 mm passen die Module in  jede Lücke auf der Tragschiene. Das  schafft Platz im Schaltschrank.  Weniger Handgriffe Die neuen Varianten der TERMSERIES können  den vollen Laststrom von 16 A dank integrierter  Querverbindung sofort schalten. Universell in der Anwendung  Die TERMSERIES gibt es auch mit dem  einzigartigen Multispannungseingang von  24– bis 30 V AC/DC, der mit allen Relais- und  Halbleiterrelaisvarianten verwendet werden  kann. Individueller Systemansatz Mit passenden Einspeiseklemmen,  Trennwänden, Querverbindungen  sowie weiteren Relaiskopplern und  Halbleiterrelaisvarianten bieten wir Ihnen ein   flexibles Baukastensystem zur Signaltrennung  und -verstärkung.

8 TERMSERIES Relaiskoppler ab 6 mm Baubreite Anzahl Kontakte / Kontaktart 1 NO 1 CO 2 CO Kontaktmaterial Schaltstrom AgSnO AgSnO  + W AgNi AgNi + 5µAu AgNi AgNi AgNi + 5µAu 16 A 16 A 6 A 16 A 8 A Spannung / Eingang DC Anschluss 5 V DC Schraube 1122740000 1122980000 1479650000 1123470000 1123710000 Zugfeder 1122860000 1123100000 1479800000 1123590000 1123830000 12 V DC Schraube 1122750000 1122990000 1479670000 1123480000 1123720000 Zugfeder 1122870000 1123110000 1479820000 1123600000 1123840000 24 V DC Schraube 1479780000 1479810000 1122770000 1123000000 1479680000 1123490000 1123730000 Zugfeder 1479940000 1479970000 1122880000 1123120000 1479840000 1123610000 1123850000 Eingang UC 24 V UC Schraube 1122780000 1123010000 1479690000 1123500000 1123740000 Zugfeder 1122890000 1123130000 1479850000 1123620000 1123870000 48 V UC Schraube 1122790000 1123020000 1479700000 1123510000 1123750000 Zugfeder 1122900000 1123140000 1479870000 1123630000 1123880000 60 V UC Schraube 1122800000 1123030000 1479710000 1123520000 1123770000 Zugfeder 1122910000 1123150000 1479880000 1123640000 1123890000 120 VUC Schraube 1122810000 1123170000 1479730000 1123530000 1123780000 Zugfeder 1122920000 1123040000 1479890000 1123650000 1123900000 230 V UC Schraube 1122820000 1123050000 1479740000 1123540000 1123790000 Zugfeder 1122930000 1123180000 1479900000 1123670000 1123910000 24 - 230 V UC Schraube 1479790000 1479830000 1122850000 1123090000 1479770000 1123580000 1123820000 Zugfeder 1479950000 1479980000 1122970000 1123210000 1479930000 1123700000 1123940000 Eingang AC 120 V AC RC Schraube 1122830000 1123070000 1479750000 1123550000 1123800000 Zugfeder 1122940000 1123190000 1479910000 1123680000 1123920000 230 V AC RC Schraube 1122840000 1123080000 1479760000 1123570000 1123810000 Zugfeder 1122950000 1123200000 1479920000 1123690000 1123930000 Hinweis Auswahl von Vorzugstypen, weitere Module auf Anfrage.

9 Interface Adapter Typ Steckertyp Signale / Sockelbreite Best.-Nr. TIA F10 10-poliger Flachband 8 / 6,4 mm 1463520000 TIA SUBD 15S 15-poliger D-SUB 8 / 6,4 mm 1463530000 TIAL F10 10-poliger Flachband 8 / 12,8 mm 1463540000 TIAL F20 20-poliger Flachband 16 / 6,4 mm 1463550000 Steckbare Querverbindung Typ Polzahl / Raster Farbe VPE Best.-Nr. ZQV 1.5N/R6.4/2 GE 2 / 6,4 mm gelb 10 1193670000 ZQV 1.5N/R6.4/10 GE 10 / 6,4 mm gelb 10 1193680000 ZQV 1.5N/R6.4/19 GE 19 / 6,4 mm gelb 10 1193690000 ZQV 1.5N/R12.8/10 GE 10 / 12,8 mm gelb 10 1193700000 ZQV 1.5N/R6.4/10 SW 10 / 6,4 mm schwarz 10 1391630000 ZQV 1.5N/R6.4/19 SW 19 / 6,4 mm schwarz 10 1391600000 ZQV 1.5N/R6.4/10 RT 10 / 6,4 mm rot 10 1391640000 ZQV 1.5N/R6.4/19 RT 19 / 6,4 mm rot 10 1391610000 ZQV 1.5N/R6.4/10 BL 10 / 6,4 mm blau 10 1390350000 ZQV 1.5N/R6.4/19 BL 19 / 6,4 mm blau 10 1391620000 Hinweis Weitere Polzahlen und Raster auf Anfrage Einspeiseklemmen  Typ Anschlusstechnik VPE Best.-Nr. TXS SUPPLY Schraubanschluss 10 1240780000 TXZ SUPPLY Zugfederanschluss 10 1240790000 Sonstiges Zubehör  Trennwand Hinweis VPE Best.-Nr. TW TXS/TXZ R3.2 Trennwand Raster 3.2 mm 10 1240800000 Markierer Hinweis WS 10/6 MC Middle 10 6 mm 600 1818400000 Schraubendreher Hinweis SDK PH0 Nur Schraubanschluss 1 9008470000 SD 0,6 x 3,5 x 100 1 9008330000 SD TO 0,6 x 3,0 Nur Zugfederanschluss (gewinkelt) 1 1323880000 Endwinkel WEW35/2 SW 100 1061210000

10 Sie stellen höchste Anforderungen an Ihre Relaiskombinationen im  industriellen Umfeld. Unsere Relaiskoppler der D-SERIES wurden  speziell für anspruchsvolle Industrieanwendungen konstruiert.   Let’s connect.  In vielen Industrieanwendungen werden Spannungen zwischen 110 und 220 V  zur Steuerung der Stellglieder verwendet. Bei Lastströmen von mehr als 100 mA  führen diese hohen Spannungen zu verschleißintensiven Lichtbögen an den  Relaiskontakten. Unsere Relaiskoppler der D-SERIES haben wir speziell für den universellen Einsatz  in vielfältigen Industrieanwendungen konzipiert. Sie sind erheblich zuverlässiger  als herkömmliche Lösungen, was die Kosten für Wartung bzw. Austausch  minimiert.  Durch Kontaktreihenschaltung, eingebaute Blasmagneten und verschleißarme  Kontakte wird die Bildung von Lichtbögen bei Produkten der D-SERIES effektiv  vermieden – für eine spürbar längere Lebensdauer. Lange Lebensdauer zählt in vielfältigen industriellen Anwendungen Relaiskoppler der D-SERIES überzeugen durch dauerhafte Leistungsstärke Zuverlässig bei hohen Strömen und  Spannungen Wo viel Strom verbraucht wird, steigen die  Anforderungen. Industrielle Relaiskoppler der  D-SERIES kommen dort zum Einsatz, wo hohe  Spannungen und Lastströme auf die Stellglieder  wirken. Zum Beispiel bei der Ansteuerung von  Motoren, Magnetventilen oder Bremsen im  Maschinenbau.

11 Mit umfangreichem Zubehör Flexibel in der Anwendung dank Relaissockel,  Markierer und steckbarer Vorbeschaltung (z. B.  LED oder Freilaufdiode). Für komfortablen Service Optionale LED-Statusanzeige und Prüftaste. Mit langer Lebensdauer  Die clevere Kontaktreihenschaltung und ein  eingebauter Blasmagnet reduzieren den  Kontaktabbrand bei Lasten bis 220 V DC/10 A. Für jede Steuerspannung  Das breite Sortiment an Spulenspannungen von  5 V DC bis 380 V AC ermöglicht den Einsatz an  jeder denkbaren Steuerspannung. Kontakte für jede Anwendung Dank verschiedener Kontaktmaterialien (AgNi,  AgSnO, AgCdO) sind Produkte der D-SERIES für  kleine, mittlere und hohe Belastungen gerüstet.

12 D-SERIES Industrielle Relaiskoppler Serie DRM DRL Anzahl Kontakte / Kontaktart 2 CO 4 CO 1 CO 2 CO 3 CO 4 CO Kontaktmaterial / -strom AgNi 10 A AgNi 5 A AgCdO 16 A AgCdO 10 A AgCdO 10 A AgCdO 10 A Spannung / Eingang DC 12 V DC  7760056068 7760056096 1133450000 1133510000 1133570000 1133620000 24 V DC 7760056069 7760056097 1133460000 1133520000 1133580000 1133630000 48 V DC  7760056070 7760056098 1133470000 1133530000 1133590000 1133640000 110 V DC 7760056071 7760056099 1133480000 1133540000 1133600000 1133650000 220 V DC 7760056072 7760056100 1133400000 1133550000 1133610000 1133660000 Eingang AC 24 V AC 7760056073 7760056101 1133840000 1133870000 1133910000 1133940000 48 V AC 7760056074 7760056102 120 V AC 7760056075 7760056103 1133850000 1133880000 1133920000 1133950000 230 V AC 7760056076 7760056104 1133860000 1133890000 1133930000 1133960000 Passende Sockel Vorzugstypen Schraube, Klemmtechnik 7760056106 7760056107 7760056225 7760056225 7760056226 7760056227 Schraube, Zugbügel 7760056263 7760056264 Hinweis Vorzugstypen D-SERIES incl. Statusanzeige und Prüftaste Weitere Spulen und Kontaktausführungen auf Anfrage Serie DRW DRH DRR Anzahl Kontakte / Kontaktart 2 CO 3 CO 1 NO 2 NO 2 CO 3 CO Kontaktmaterial / -strom AgCdO 16 A AgCdO 16 A AgCdO 16 A AgCdO 16 A AgNi 10 A AgNi 10 A 10 A @ 220 V DC 3 A @ 220 V DC ohne Prüftaste ohne Prüftaste Spannung / Eingang DC 12 V DC  1219730000 1219780000 1220140000 1219840000 1133360000 1133410000 24 V DC 1219740000 1219790000 1220150000 1219850000 1133370000 1133420000 48 V DC  1219750000 1219810000 1220170000 1219860000 1133380000 1133430000 110 V DC 1219760000 1219820000 1220180000 1219870000 1133390000 1133440000 220 V DC 1219770000 1219830000 1220190000 1219880000 1133400000 1133560000 Eingang AC 24 V AC 1219350000 1219410000 122020000 1219890000 1133760000 1133810000 48 V AC 1219360000 1219420000 1220210000 1219910000 120 V AC 1219370000 1219430000 1220220000 1219920000 1133780000 1133820000 230 V AC 1219380000 1219440000 1220230000 1219930000 1133800000 1133830000 400 V AC 1219390000 1219450000 Passende Sockel Vorzugstypen Schraube, Klemmtechnik 1220250000 1220250000 1220250000 1220250000 1132810000 1132820000 Hinweis Vorzugstypen D-SERIES incl. Statusanzeige und Prüftaste Weitere Spulen und Kontaktausführungen auf Anfrage

13 RIDERSERIES Industrielle Relaiskoppler Serie RCI RCM RRD Anzahl Kontakte / Kontaktart 1 CO 2 CO 2 CO 3 CO 4 CO 2 CO 3 CO Kontaktmaterial / -strom AgNi 16 A AgNi 8 A AgNi 12 A AgNi 10 A AgNi 6 A AgNi 10 A AgNi 10 A ohne Freilaufdiode ohne LED Spannung / Eingang DC 12 V DC  8870240000 8870310000 8957020000 8957090000 8957160000 24 V DC 8870250000 8870320000 8957030000 8957100000 8957170000 8690380000 8797650000 48 V DC  8870260000 8870330000 8957040000 8957110000 8957180000 8690400000 110 V DC 8870270000 8870340000 8957050000 8957120000 8957190000 8797640000 220 V DC 8636230000 8797610000 Eingang AC 24 V AC 8870280000 8870350000 8689770000 8689950000 8690120000 8690280000 8690460000 48 V AC 8689970000 8690130000 8690480000 120 V AC 8870290000 8870360000 8689810000 8689990000 8690150000 8690320000 8690560000 230 V AC 8870300000 8870370000 8689830000 8690010000 8690160000 8690340000 8690580000 Passende Sockel Vorzugstypen Schraube 8869490000 8869490000 8869400000 8869410000 8869420000 8869360000 8869350000 Zugfeder oder Push In 8869500000 8869500000 8876220000 8869430000 Hinweis Vorzugstypen RIDERSERIES incl. Freilaufdiode (DC-Spule), Statusanzeige und Prüftaste Weitere Spulen und Kontaktausführungen auf Anfrage Serie RCI KIT RCM KIT Anzahl Kontakte / Kontaktart Kontaktmaterial 1 CO 2 CO 2 CO 3 CO 4 CO AgNi AgNi AgNi AgNi AgNi Spannung / Eingang DC Anschluss 24 VDC Schraube 8881580000 8881610000 8920940000 8920980000 8921030000 PUSH IN 8897190000 8897230000 8921080000 8921120000 Eingang AC 24 V AC Schraube 8881590000 8881620000 8920950000 8920990000 8921040000 PUSH IN 8897200000 8897240000 8921090000 8921130000 115 V / 120 V AC Schraube 8897060000 8897080000 8920960000 8921010000 8921060000 PUSH IN 8897210000 8897250000 8921100000 8921140000 230 V AC Schraube 8881600000 8881630000 8920970000 8921020000 8921060000 PUSH IN 8897220000 8897260000 8921110000 8921150000 Hinweis Vorzugstypen RIDERSERIES incl. Freilaufdiode (DC-Spule), Statusanzeige und Prüftaste Weitere Spulen und Kontaktausführungen auf Anfrage

14 TERMOPTO und TERMSERIES Halbleiterrelais ab 6 mm Baubreite Lastseite Spannungsart DC DC DC DC AC AC Schaltspannung 5…48 V 5…48 V 24 V 24 V 24…240 V 24…240 V Schaltstrom 100 mA = 500 mA = 2 A = 5 A =100 mA =1 A Spannung / Eingang DC Serie Anschluss 24 V AC TERMOPTO Schraube 8950820000 8951020000 8951220000 PUSH IN 8950860000 8951060000 8951260000 48…60 V AC TERMOPTO Schraube 8950830000 8951030000 8951230000 PUSH IN 8950870000 8951070000 8951270000 120 V AC TERMOPTO Schraube 8950840000 8951040000 8951240000 PUSH IN 8950880000 8951080000 8951280000 120 V AC RC TERMSERIES Schraube 1127000000 1127230000 1127480000 Zugfeder 1127110000 1127350000 1127600000 TERMOPTO Schraube 1180290000 PUSH IN 1188830000 230 V AC TERMOPTO Schraube 8950850000 8951050000 8951250000 PUSH IN 8950890000 8951090000 8951290000 230 V AC RC TERMSERIES Schraube 1127010000 1127240000 1127490000 Zugfeder 1127120000 1127370000 1127610000 TERMOPTO Schraube 1189270000 PUSH IN 1189260000 DC5 V DC TERMSERIES Schraube 1126920000 1127140000 1127390000 Zugfeder 1127030000 1127270000 1127510000 TERMOPTO Schraube 8950700000 8950900000 8951100000 PUSH IN 8950760000 8950960000 8951160000 12 V DC TERMSERIES Schraube 1126930000 1127150000 1127400000 Zugfeder 1127040000 1127280000 1127520000 TERMOPTO Schraube 8950710000 8950910000 8951110000 PUSH IN 8950770000 8950970000 8951170000 24 V DC TERMSERIES Schraube 1126940000 1127170000 1127630000 1127410000 Schraube 1391680000 1127680000 Zugfeder 1127050000 1127290000 1127650000 1127530000 Zugfeder 1391690000 1127700000 TERMOPTO Schraube 8950720000 8950920000 1275100000 8951120000 PUSH IN 8950780000 8950980000 1254880000 8951180000 48…60 V DC TERMOPTO Schraube 8950730000 8950930000 8951130000 PUSH IN 8950790000 8950990000 8951190000 110 V DC TERMOPTO Schraube 8950740000 8950940000 8951140000 PUSH IN 8950800000 8951000000 8951200000 220 V DC TERMOPTO Schraube 8950750000 8950950000 8951150000 PUSH IN 8950810000 8951010000 8951210000 UC24 V UC TERMSERIES Schraube 1126950000 1127180000 1127420000 Zugfeder 1127060000 1127300000 1127540000 24…230 V UC TERMSERIES Schraube 1127020000 1127250000 1127640000 1127500000 Schraube 1127690000 Zugfeder 1127130000 1127380000 1127670000 1127620000 Zugfeder 1127710000 48 V UC TERMSERIES Schraube 1126960000 1127190000 1127430000 Zugfeder 112707000 1127310000 1127550000 60 V UC TERMSERIES Schraube 1126970000 1127200000 1127440000 Zugfeder 1127080000 1127320000 1127570000 115 V / 120 V UC TERMSERIES Schraube 1126980000 1127210000 1127450000 Zugfeder 1127090000 1127330000 1127580000 230 V UC TERMSERIES Schraube 1126990000 1127220000 1127470000 Zugfeder 1127100000 1127340000 1127590000 Hinweis Auswahl von Vorzugstypen, weitere Module auf Anfrage.

15 MICROOPTO Halbleiterrelais in 6 mm Baubreite   für spezifische Anwendungen Power-Solid-State-Relais Finden Sie alle Informationen über  unser umfangreiches Sortiment von  Relaiskopplern und Halbleiterrelais  auf unserer Website oder in unserem  Online-Katalog. www.weidmueller.de/relais  Let’s connect. Lastseite Spannungsart DC DC DC DC Schaltspannung 5…48 V DC 8…30 V DC 5…33 V DC 12…300 V DC Schaltstrom 0,5 A 2 A 10 A 1 A Steuerseite / Spannung 24 V DC 8937980000 8937970000 8937940000 8937830000 Bemerkung Elektronischer Wechsler1 kHz Schaltfrequenz Aktorschalter3-Leiter-AnschlussKurzschlussfestTherm.  Überlast sicherung VentilschalterKurzschlussfestFehlermeldekontakt Schalter für induktive LastenPower-Boost Lastseite 1-phasig  3-phasig Spannungsart AC AC AC AC AC Schaltspannung 12…275 V AC 24…600 V AC 24…600 V AC 24…600 V AC 24…520 V AC Schaltstrom 25 A 35 A 50 A 75 A 20 A Kühlkörper ja ja nein nein ja Steuerseite / Spannung 3…32 V DC 1406200000 1406210000 1406240000 1406250000 160…240 V AC/DC 1406220000 Überwachungsmodul (aufsteckbar) 1406230000 1406230000 8…30 V DC / 10…30 V AC 8952130000 9…240 V AC/DC 8952140000

Made in Germany Bestellnummer: 2010710000/04/2015/SMMD Weidmüller – Ihr Partner der Industrial Connectivity Als erfahrene Experten unterstützen wir unsere Kunden und Partner auf der ganzen  Welt mit Produkten, Lösungen und Services im industriellen Umfeld von Energie,  Signalen und Daten. Wir sind in ihren Branchen und Märkten zu Hause und kennen  die technologischen Herausforderungen von morgen. So entwickeln wir immer  wieder innovative, nachhaltige und wertschöpfende Lösungen für ihre individuellen  Anforderungen. Gemeinsam setzen wir Maßstäbe in der Industrial Connectivity. Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 32758 Detmold, Germany T  +49 5231 14-0 F  +49 5231 14-292083 [email protected] www.weidmueller.de Ihren lokalen Weidmüller Ansprechpartner finden Sie im Internet unter: www.weidmueller.de/standorte
