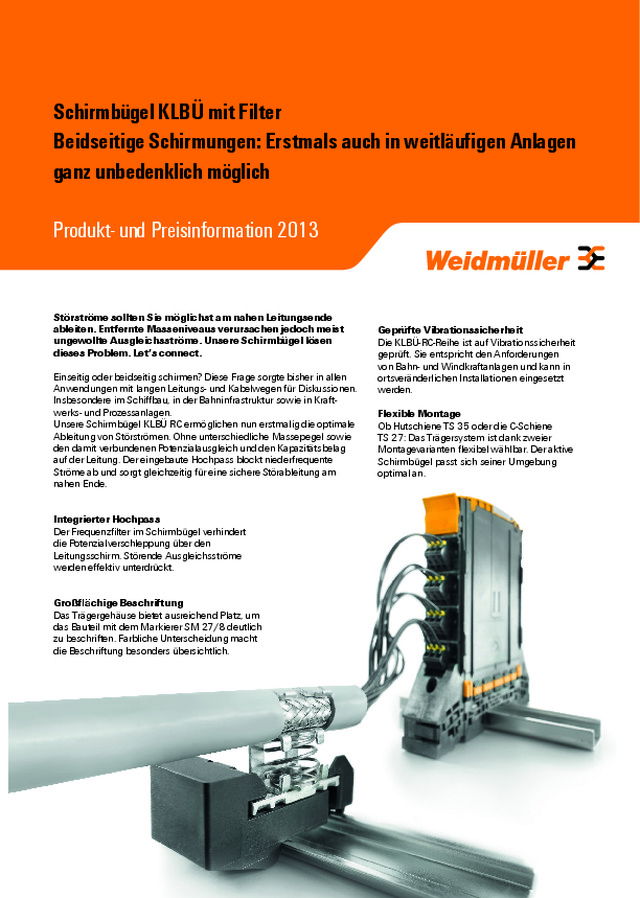

Produkt- und Preisinformation 2013 Schirmbügel KLBÜ mit Filter
Schirmbügel KLBÜ mit Filter Beidseitige Schirmungen: Erstmals auch in weitläufigen Anlagen ganz unbedenklich möglich
Schirmbügel KLBÜ mit Filter Beidseitige Schirmungen: Erstmals auch in weitläufigen Anlagen ganz unbedenklich möglich Produkt- und Preisinformation 2013 Störströme sollten Sie möglichst am nahen Leitungsende ableiten. Entfernte Masseniveaus verursachen jedoch meist ungewollte Ausgleichsströme. Unsere Schirmbügel lösen dieses Problem. Let’s connect. Einseitig oder beidseitig schirmen? Diese Frage sorgte bisher in allen Anwendungen mit langen Leitungs- und Kabelwegen für Diskussionen. Insbesondere im Schiffbau, in der Bahninfrastruktur sowie in Kraft- werks- und Prozessanlagen. Unsere Schirmbügel KLBÜ RC ermöglichen nun erstmalig die optimale Ableitung von Störströmen. Ohne unterschiedliche Massepegel sowie den damit verbundenen Potenzialausgleich und den Kapazitätsbelag auf der Leitung. Der eingebaute Hochpass blockt niederfrequente Ströme ab und sorgt gleichzeitig für eine sichere Störableitung am nahen Ende. Integrierter Hochpass Der Frequenzfilter im Schirmbügel verhindert die Potenzialverschleppung über den Leitungsschirm. Störende Ausgleichsströme werden effektiv unterdrückt. Großflächige Beschriftung Das Trägergehäuse bietet ausreichend Platz, um das Bauteil mit dem Markierer SM 27/8 deutlich zu beschriften. Farbliche Unterscheidung macht die Beschriftung besonders übersichtlich. Geprüfte Vibrationssicherheit Die KLBÜ-RC-Reihe ist auf Vibrationssicherheit geprüft. Sie entspricht den Anforderungen von Bahn- und Windkraftanlagen und kann in ortsveränderlichen Installationen eingesetzt werden. Flexible Montage Ob Hutschiene TS 35 oder die C-Schiene TS 27: Das Trägersystem ist dank zweier Montagevarianten flexibel wählbar. Der aktive Schirmbügel passt sich seiner Umgebung optimal an.
Weidmüller GmbH & Co. KG Ohmstraße 9 32758 Detmold Telefon +49 5231 1428-0 Telefax +49 5231 1428- 116 [email protected] www.weidmueller.de Stückpreise gemäß der Preisliste 2013, gültig ab dem 01.10.2013, PG: Preisgruppe. Irrtümer und Änderungen vorbehalten. Bestellnummer: WD00000488/10/2013/VHV KLBÜ - Schirmanschlussklemmen Typ Für Leiterdurchmesser Hinweis Best.-Nr. EAN Preis per PG VPE Kabelbefestigung von unten gegen die Sammelschiene KLBUE 2X2-6 2 x von 2 - 6 mm Zur Befestigung auf der 10 x 3 mm Sammelschiene 1675350000 4008190450083 5,50 € 1 P140 10 KLBUE 3-8 von 3 - 8 mm Zur Befestigung auf der 10 x 3 mm Sammelschiene 1600480000 4008190130589 4,00 € 1 P140 10 KLBUE 4-13.5 von 4 - 13,5 mm Zur Befestigung auf der 10 x 3 mm Sammelschiene 1592810000 4008190182250 4,70 € 1 P140 10 KLBUE 10-20 von 10 - 20 mm Zur Befestigung auf der 10 x 3 mm Sammelschiene 1600490000 4008190151874 5,70 € 1 P140 10 KLBUE 15-32 von 15 - 32 mm Zur Befestigung auf der 10 x 3 mm Sammelschiene 1716300000 4008190350499 7,90 € 1 P140 10 Kabelbefestigung von oben gegen die Sammelschiene KLBUE CO 1 von 3 - 10 mm Zur Befestigung auf der 10 x 3 mm Sammelschiene 1753311001 4032248064427 4,20 € 1 P140 10 KLBUE CO 2 von 4 - 15 mm Zur Befestigung auf der 10 x 3 mm Sammelschiene 1752131001 4032248064434 5,00 € 1 P140 10 KLBUE CO 3 von 10 - 20 mm Zur Befestigung auf der 10 x 3 mm Sammelschiene 1749151001 4032248064441 6,50 € 1 P140 10 KLBUE CO 4 von 15 - 28 mm Zur Befestigung auf der 10 x 3 mm Sammelschiene 1749161001 4032248064458 9,00 € 1 P140 10 KLBUE CO 5 von 20 - 37 mm Zur Befestigung auf der 10 x 3 mm Sammelschiene 1755081001 4032248064472 10,60 € 1 P140 10 KLBÜ SC - Schirmanschlussklemmen Direktmontage auf die Montageplatte Typ Für Leiterdurchmesser Hinweis Best.-Nr. EAN Preis per PG VPE KLBUE 3-8 SC von 3 - 8 mm Zur Befestigung auf z.B. Montageblechen 1692261001 4032248032365 4,90 € 1 P140 10 KLBUE 4-13.5 SC von 4 - 13,5 mm Zur Befestigung auf z.B. Montageblechen 1712311001 4032248032358 5,60 € 1 P140 10 KLBUE 10-20 SC von 10 - 20 mm Zur Befestigung auf z.B. Montageblechen 1712321001 4032248032341 7,60 € 1 P140 10 KLBUE 15-32 SC von 15 - 32 mm Zur Befestigung auf z.B. Montageblechen 1718341001 4032248032310 8,50 € 1 P140 10 KLBÜ CPF - Schirmanschlussklemmen Montageplatte auf Tragschienen mit C-Profil Typ Für Leiterdurchmesser Hinweis Best.-Nr. EAN Preis per PG VPE KLBUE 3-8 CPF SS von 3 - 8 mm Zur Befestigung auf Tragschienen mit C-Profil 1752681001 4032248044399 6,70 € 1 P140 10 KLBUE 4-13.5 CPF von 4 - 13,5 mm Zur Befestigung auf Tragschienen mit C-Profil 1752691001 4032248044429 7,50 € 1 P140 10 KLBUE 10-20 CPF von 10 - 20 mm Zur Befestigung auf Tragschienen mit C-Profil 1752701001 4032248044436 10,00 € 1 P140 10 KLBUE 15-32 CPF von 15 - 32 mm Zur Befestigung auf Tragschienen mit C-Profil 1752711001 4032248044443 14,20 € 1 P140 10 KLBÜ-RC - Klemmbügel •für Schirmanschluss mit Hochpass •Bemessungsspannung: 230V AC •Bauelement 1: Widerstand 1 MΩ •Bauelement 2: Kondensator 100 nF Typ Für Leiterdurchmesser Maße (Breite/Länge/Höhe) Tragschiene Best.-Nr. EAN Preis per PG VPE KLBUE 10-20 RC TS27 10 - 20 mm 67,5 x 39,6 x 63,6 mm TS 27 (C-Schiene) 1403050000 4050118204773 40,90 € 1 P140 1 KLBUE 4-13.5 RC TS27 4 - 13,5 mm 67,5 x 37,5 x 55,6 mm TS 27 (C-Schiene) 1403060000 4050118204797 40,90 € 1 P140 1 KLBUE 3-8 RC TS27 3 - 8 mm 67,5 x 35,0 x 50,0 mm TS 27 (C-Schiene) 1403070000 4050118204780 40,90 € 1 P140 1 KLBUE 10-20 RC TS35 10 - 20 mm 67,5 x 39,6 x 63,6 mm TS 35 (Hutschiene) 1403080000 4050118205213 39,80 € 1 P140 1 KLBUE 4-13.5 RC TS35 4 - 13,5 mm 67,5 x 37,5 x 55,6 mm TS 35 (Hutschiene) 1403090000 4050118205206 39,80 € 1 P140 1 KLBUE 3-8 RC TS35 3 - 8 mm 67,5 x 35,0 x 50,0 mm TS 35 (Hutschiene) 1402830000 4050118204674 39,80 € 1 P140 1 KLBÜ - Zubehör Typ Funktion Best.-Nr. EAN Preis per PG VPE BTWZ KLBUE Betätigungswerkzeug 1742630000 4008190980764 18,10 € 1 P179 1 SM 27/8 K MC NE WS Beschriftungsschild 1812630000 4032248296033 52,80 € 100 P175 80
