Potenzialverteilerreihenklemmen PPV 4 für Bussysteme

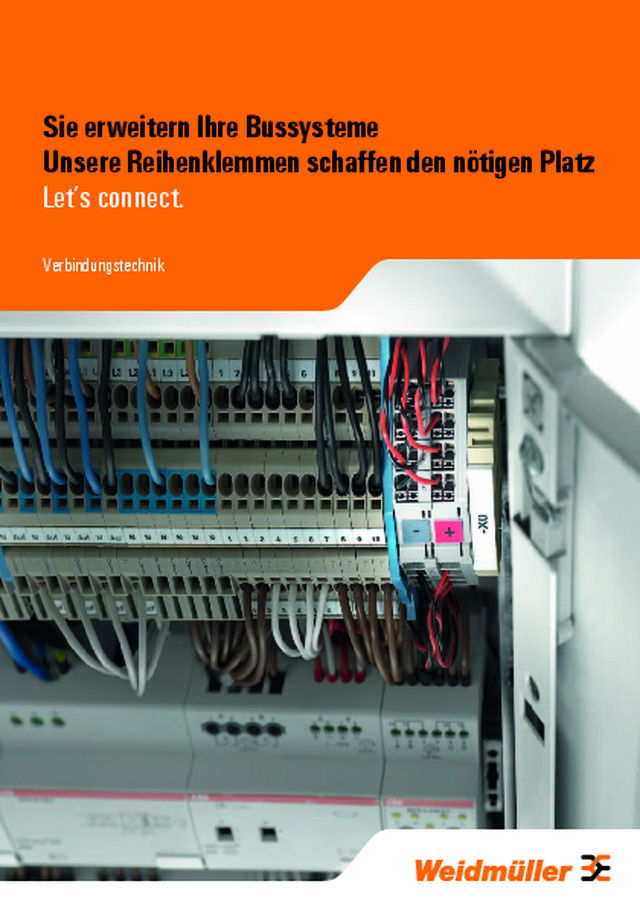

Verbindungstechnik Sie erweitern Ihre Bussysteme Unsere Reihenklemmen schaffen den nötigen Platz Let’s connect.

Bussysteme kompakt  verdrahten   mit Potenzialverteiler­ reihenklemmen PPV 4 Das Erweitern von zusätzlichen Bussystemen,   wie EIB/KNX-Aktoren und -Knoten, innerhalb einer  bestehenden Netzstruktur ist in der Regel sehr  zeitaufwendig. Der Grund: Begrenzter Bauraum   in den Verteilerschränken erschwert die Führung  von Buskabeln an EIB-Komponenten enorm. Die Lösung: Erzielen Sie 50 Prozent Platzersparnis  im Verteilerschrank durch den Einsatz der einmalig  kompakten Potenzialverteilerreihenklemmen   PPV 4. Neben dem zusätzlichen Bauraum gegen- über herkömmlichen Reihenklemmen profitieren  Sie von einer eindeutigen Identifizierung der  Busschnittstelle durch die Möglichkeit der   farbigen Markierung.  Mit diesen und weiteren Eigenschaften ist die   PPV 4 die ideale Lösung für eine kompakte,  zuverlässige Busverdrahtung. Let’s connect.

Breite/Länge/Höhe niedrigstbauend 9,2 x 70 x 47,5 mm max. Strom / max. Leiter 17,5 A / 1,5 mm 2 max. Klemmbereich 0,2…1,5 mm 2 Typ VPE Best.-Nr. PPV 4 BL 35x15 DGR 20 1267910000 PPV 4 GR 35x15 DGR 20 1173880000 PPV 4 BL 35x7,5 DGR 20 1267920000 PPV 4 GR 35x7,5 DGR 20 1173890000 PPV 4 OR 35x15 DGR 20 1301610000 PPV 4 OR 35x7,5 DGR 20 1301630000 DGR = dunkelgraue Betätigungselemente Typ Breite VPE Best.-Nr. SRC­I QV P 10 8870840000 PAP PRV/PPV4 SW 3 mm 10 1173750000 PAP PRV/PPV4 BL 3 mm 10 1268010000 PAP PRV/PPV4 GR 3 mm 10 1211450000 BZT PRV4 SW 35x15 12,2 mm 20 1173590000 BZT PRV4 BL 35x15 12,2 mm 20 1267980000 BZT PRV4 SW 35x7,5 12,2 mm 20 1173600000 BZT PRV4 BL 35x7,5 12,2 mm 20 1267990000 TW PRV4 2 mm 10 1173700000 TW PRV4 0­3 2 mm 10 1230060000 TW PRV4 1­4 2 mm 10 1230050000 TW PRV4 A­D 2 mm 10 1230070000 ZEW 35/2 SW 8 mm 20 1162610000 Bestelldaten Ausführung blau für TS 35x15 grau für TS 35x15 blau für TS 35x7,5 grau für TS 35x7,5 orange für TS 35x15 orange für TS 35x7,5 Hinweis Zubehör Querverbindung Abschlussplatte schwarz blau grau Bezeichnungsträger schwarz für TS 35x15 blau für TS 35x15 schwarz für TS 35x7,5 blau für TS 35x7,5 Trennwand unbedruckt bedruckt 0…3 oder 0…7 oder 0…15 bedruckt 1…4 oder 1…8 oder 1…16 bedruckt A …D oder A…H oder A …P Endwinkel schwarz PPV 4  1,5 mm² Kompakte Busverdrahtung 4­fach­Potenzialverteilerreihen klemme  PPV für Leiterquerschnitte bis 1,5 mm 2

Breite/Länge/Höhe niedrigstbauend 5,1 x 100 x 48,5 mm max. Strom / max. Leiter 36 A / 4 mm 2 max. Klemmbereich 0,08…4 mm 2 Typ VPE Best.-Nr. PDL 4 S/NT/L/PE PE L NT 50 1837060000 PDL 4 S/L/L L L 50 1837030000 PDL 4 S/L L 50 1847610000 PDL 4 S/N/L/PE L N PE 50 1837050000 PDL 4 S/N/L L N 50 1847630000 PDL 4 S/N N 50 1847620000 PDL 4 S/L/L/PE L L PE 50 1837040000 Typ  Strom VPE Best.-Nr. ZQV 2.5/2 24 A 60 1608860000 ZQV 2.5/3 24 A 60 1608870000 ZQV 2.5/4 24 A 60 1608880000 ZQV 2.5/10 24 A 60 1608940000 Breite PAP PDL4S 1,5 mm 20 1837070000 PHP L 3 mm 20 1837090000 PHP PDL SO 3 mm 20 1837080000 Bestelldaten Ausführung dunkelbeige Wemid dunkelbeige Wemid dunkelbeige Wemid dunkelbeige Wemid dunkelbeige Wemid dunkelbeige Wemid dunkelbeige Wemid Zubehör Querverbinder steckbar 2polig3polig4polig 10polig Abschlussplatte / Trennwand dunkelbeige Wemid Halteplatte für 10x3 (alle 20 cm nötig) blau Wemid für senkrechte Einbaulage PDL 4 S/…  4 mm² Kompakte Energieverteilung Zur Versorgung von Stromkreisen mit 230 oder 400 Volt dienen 3­Leiter­Installationsreihen­ klemmen aus der PDL­4S­Familie. An den  intuitiv bedienbaren „PUSH IN“­Anschlüssen  lassen sich Leiterquerschnitte bis einschließlich  4 mm² problemlos anschließen. Darüber hinaus bieten die PDL­4S­Reihen­ klemmen die Möglichkeit, mit dem Neutralleiter­Trennschieber die VDE­Isolationsmessung durchzuführen, ohne Leiter abzuklemmen.

Sehr guter Zugang der „PUSH IN“-Anschlüsse   Kein aufwendiges Durchfädeln der Busverdrahtung zur  EIB/KNX­Komponente Eindeutige Identifizierung   EIB/KNX­Anschlusspunkte durch farbige   Markierung eindeutig zuordenbar Kompakte Ausführung  16 Anschlusspunkte mit nur   einer Reihenklemme Ihre Vorteile mit der PPV 4:   Die PPV 4 ist die ideale Schnittstelle zum  Anschließen von Bussystemen wie EIB/ KNX-Aktoren. Ihre einmalige Kontur und die  kompakte Baugröße machen sie zur idealen  Ergänzung von bewährten 3-Leiter-Installations- reihenklemmen, wie der PDL 4S.   Die Vorteile auf einen Blick:   • Anschließen von 8 Aktoren aus dem Feld   auf engstem Bauraum durch insgesamt   16 Anschlüsse   • Problemlose Erweiterung durch   Querverbindung    • Eindeutige Identifizierung als Busklemme  durch farbige Markierung   • Ideale Leiterführung in Unter- und Klein- verteilern durch schräge Bauform

Weidmüller – Partner der Industrial Connectivity Als erfahrene Experten unterstützen wir unsere Kunden und Partner auf der ganzen  Welt mit Produkten, Lösungen und Services im industriellen Umfeld von Energie,  Signalen und Daten. Wir sind in ihren Branchen und Märkten zu Hause und kennen  die technologischen Herausforderungen von morgen. So entwickeln wir immer  wieder innovative, nachhaltige und wertschöpfende Lösungen für ihre individuellen  Anforderungen. Gemeinsam setzen wir Maßstäbe in der Industrial Connectivity. Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 32758 Detmold, Germany Telefon  +49 5231 14-0 Telefax  +49 5231 14-292083 [email protected] www.weidmueller.com 1400120000/09/2012/SMMD
