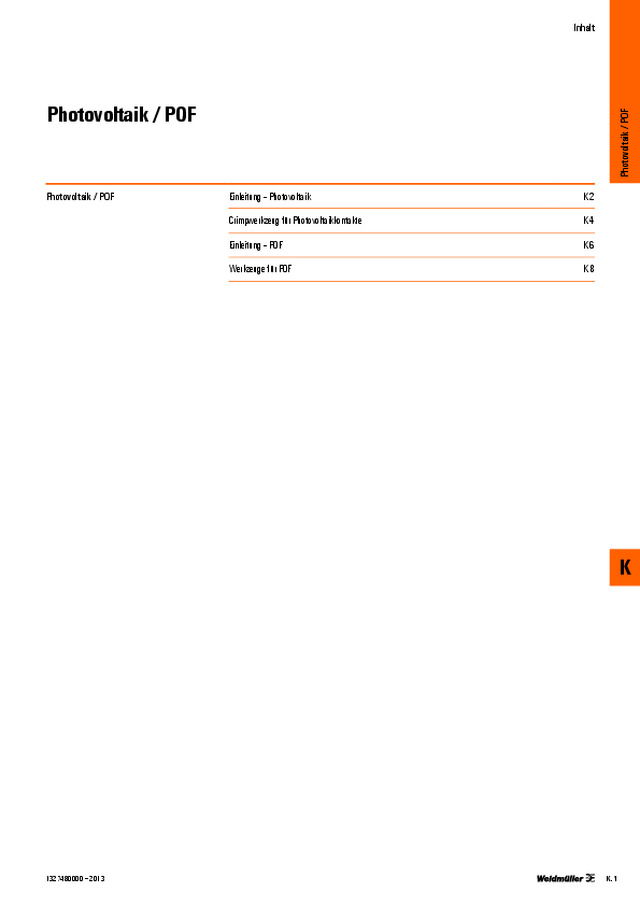

Inhalt Photovoltaik / POF Photovoltaik / POF Einleitung – Photovoltaik  K.2 Crimpwerkzeug für Photovoltaikkontakte  K.4 Einleitung – POF  K.6 Werkzeuge für POF  K.8 K Pho tovolt aik / P OF K.1 1327480000 – 2013

CTF PV WM4 und CTX PV Praxisorientierte Crimpwerkzeuge für die Photovoltaik Überall dort, wo Solarpanels errichtet oder repariert werden, finden  die zwei Crimpwerkzeuge CTF PV WM4 und CTX PV für gestanzte  und gedrehte Crimpkontakte ihren Einsatz. Bei der Errichtung  von Solaranlagen müssen Solarpanels durch Steckverbinder mit  Komponenten wie Stringboxen, Wechselrichtern usw. verbunden  werden. Zuverlässige elektrische Verbin dungen verlangen professionelle  Spezialwerkzeuge, die den im Gebrauch auftretenden mechanischen  Belastungen über sehr lange Zeiträume standhalten. Dies gewährleisten  die neuen Crimpwerkzeuge CTF PV WM4 und CTX PV. Einleitung – Photovoltaik Beschleunigter Arbeitsvorgang Die multi-stripax ®  PV bietet echte  Multifunktionalität: nur ein Werkzeug zum  Schneiden und Abisolieren von Solarkabeln. Multitool Mit den verschiedene Funktionen des Multitools  lässt sich der Steckverbinder einfach und schnell  konfektionieren.  K Pho tovolt aik / P OF K.2 1327480000 – 2013

Einleitung – Photovoltaik Lange Lebensdauer Beste Verarbeitungsqualität, hochwertige  Komponenten und ein qualitätsbewusstes  Fertigungsverfahren sorgen für optimale  Arbeitsergebnisse, auch bei hoher  Anwendungshäufigkeit. Exzellente Crimpergebnisse Die hohe Reproduzierbarkeit der  Crimpergebnisse gewährleisten die Werkzeuge  CTF PV WM4 und CTX PV durch ihren  einzigartigen mechanischen Aufbau. Exaktes Positionieren Der Locator ermöglicht ein einfaches Handling  und ein exaktes Positionieren der Kontakte im  Crimpwerkzeug. Alles aus einer Hand Weidmüller bietet ein breites Spektrum  an zuverlässigen Komponenten für die  Installation von Photovoltaikanlagen. Schneid- und Abisolierwerkzeuge,  Crimpwerkzeuge und Crimpkontakte,  Steck verbinder,  Photovoltaik- Anschlussboxen und vieles mehr. K Pho tovolt aik / P OF K.3 1327480000 – 2013

K K.4 1327480000 – 2013 PV Set WM4 Inhalt: •  Crimpwerkzeug CTF PV WM4•  Schneiden- und Abisolierwerkzeug multi-stripax ®  PV •  Multi-Tool•  Photovoltaikkontakte WM4•  Werkzeugtasche Bestückung Typ Stück CTF PV WM4 Crimpwerkzeug  1 MULTI-STRIPAX PV Abisolierwerkzeug 1 MULTI-TOOL PV 1 SFGH WM4 VPE100 100 SFKO WM4 VPE100 100 BUGH WM4 VPE100 100 BUKO WM4 VPE100 100 WZTE 20 LR 1 KOF CARRY LITE 80 PC RT Sortimentskoffer leer 1 Technische Daten Länge / Breite / Höhe mm Gewicht g 413 / 330 / 79 2500 Bestelldaten Farbcode Typ Best.-Nr. Weidmüller PV SET WM4 1257780000 multi-stripax ®  PV •  Hohe Abisolierqualität für die industrielle Anwendung•  Spezielle Formmesser ermöglichen das Abisolieren  spezieller Leiterisolationen und Leiteraufbauten •  Abisolierlänge mit Anschlag einstellbar von 2,3...30 mm•  Hohe Flexibilität durch auswechselbare  Abisoliereinheiten •  Hohe Wiederholgenauigkeit des Abisolierergebnisses•  Keine Beschädigung des Leiters•  Hohe Stabilität für lange Lebensdauer und hohe  Verlässlichkeit •  Integrierte Schneidfunktion bis 6 mm² Technische Daten Länge / Breite / Höhe mm Gewicht g 250 / 85 / 40 250 Bestelldaten Farbcode Typ Best.-Nr. MULTI-STRIPAX PV 1190490000 Pho tovolt aik / P OF Crimpwerkzeug für Photovoltaikkontakte

K K.5 1327480000 – 2013 Crimpwerkzeuge für Photovoltaikkontakte •  Zwangssperre garantiert Qualitätscrimp•  Entriegelungsmöglichkeit bei eventueller Fehlbedienung•  Mit Locator zum exakten Positionieren der Kontakte Technische Daten Kontaktbeschreibung KontaktartCrimpbereich, max. Werkstoffdaten Länge mm Gewicht g Hinweis Bestelldaten Ausführung Hinweis CTF PV WM4 2,5...6 mm² •  Für Weidmüller Photovoltaiksteckverbinder WM4 und  baugleiche Stecker •  Für Multi-Contact MC4 2,5 mm²... 6 mm² und baugleiche  Stecker •  Für Hirschmann SunCon 4 mm² und baugleiche Stecker F-Stecker / -Hülse2,5...6 mm² 250730 Typ VPE Best.-Nr. CTF PV WM4 1 1222870000 CTX PV 4...6 mm² •  Für Solarkontakte von Tyco Solarlok 4 mm² und 6 mm²  und baugleiche Stecker •  Für Multi-Contact MC3 4 mm² und 6 mm² und  baugleiche Stecker gedrehte Kontakte4...6 mm² 250730 Typ VPE Best.-Nr. CTX PV 1 1249710000 Pho tovolt aik / P OF Crimpwerkzeug für Photovoltaikkontakte

HTX-IE-POF Alles in einer Hand: Schneiden, Abisolieren und Crimpen   von polymeroptischen Fasern (POF) Die Forderung in der Automation nach immer höheren Datenmengen  und immer geringeren Übertragungsverlusten führt dazu, dass  vermehrt polymeroptische Fasern Verwendung finden. Die robusten  Polymerfasern zeichnen sich dadurch aus, dass sie eine einfache  Anschlusstechnik mit genormten Übertragungsprotokollen ermöglichen.  Weidmüller bietet für die sonst aufwendige Konfektionierung  von POF-Steckverbindern die optimale Lösung: Das HTX-IE POF  übernimmt in einem Werkzeug das Abisolieren und Crimpen von  1 mm dicken polymeroptischen Fasern speziell für den PROFINET- und  EtherNet/IP-SC-RJ-Steckverbinder. Durch das exakte Schneiden der  Faser an der Ferrule ist ein nachträgliches Polieren nicht mehr nötig. Einleitung – POF Exzellente Ergebnisse Das Multifunktionswerkzeug HTX-IE-POF ist das  erste Werkzeug, welches die sonst aufwendige  Konfektionierung von SC-RJ-Steckverbindern  beschleunigt und anwender unabhängig eine  gleichbleibend hohe Qualität garantiert. Einfaches Handling  Durch das exakte Schneiden der Faser an der  Ferrule ist ein nachträgliches Polieren nicht  mehr nötig. K Pho tovolt aik / P OF K.6 1327480000 – 2013

Einleitung – POF Lange Lebensdauer Beste Verarbeitungsqualität, hochwertige  Komponenten und ein qualitätsbewusstes  Fertigungsverfahren sorgen für optimale  Arbeitsergebnisse, auch bei hoher  Anwendungshäufigkeit. Perfektes Zusammenspiel Weidmüller bietet eine solide und perfekt  aufeinander abgestimmte Werkzeugbasis  für die Verarbeitung von polymeroptischen  Fasern. Mit der multi-stripax ®  IE-POF,   der HTX-IE-POF und der Kevlarschere  lassen sich die Steckverbinder im  „Handumdrehen“ konfektionieren. Einzigartiger Aufbau Die hohe Reproduzierbarkeit der  Abisolierergebnisse gewährleistet das  Duplex-Abisolierwerkzeug multi-stripax ®  IE-POF  durch seinen einzigartigen mechanischen Aufbau. K Pho tovolt aik / P OF K.7 1327480000 – 2013

K K.8 1327480000 – 2013 Crimpwerkzeuge Abisolier-, Schneid- und Crimpwerkzeugefür die Verarbeitung von polymeroptischen Fasern gemäß IEC 60793-2 A4A Fasern (1.000 µm/980 µm POF)•  Multifunktionswerkzeug für polymeroptische Fasern•  Verarbeitung der Duplex polymeroptische Fasern•  Abisolierwerkzeug zur Bearbeitung von polymeroptische  Fasern und -Leitungen •  Der neue Messersatz für POF-Kabel ermöglicht ein  einfaches Abisolieren des Außenmantels und der polymeroptische Fasern •  Kabelschere speziell für Aramidfasern•  Nur zum Schneiden von Aramidfasern (Zugentlastung in  Lichtwellenleitern) Technische Daten Länge / Breite / Höhe mm Gewicht g Hinweis Bestelldaten Ausführung Hinweis Zubehör Hinweis Tool-Set IE-POF Inhalt: •  Sortimentkoffer PSC 80•  Schere für Aramidfasern Scissor Kevlar•  Multifunktions-Werkzeug HTX-IE-POF•  Abisolier-Werkzeug multi-stripax ®  IE-POF 241 / 338 / 791800 Typ VPE Best.-Nr. TOOL SET IE-POF 1 1208930000 Typ VPE Best.-Nr. HTX-IE-POF 1 1208870000 MULTI-STRIPAX IE-POF 1 1208880000 SCISSORS KEVLAR 1 1208910000 multi-stripax ®  POF •  Hohe Abisolierqualität für die industrielle Anwendung•  Spezielle Formmesser ermöglichen das Abisolieren  spezieller Leiterisolationen und Leiteraufbauten •  Abisolierlänge mit Anschlag einstellbar von 2,3...30 mm•  Hohe Flexibilität durch auswechselbare  Abisoliereinheiten •  Hohe Wiederholgenauigkeit des Abisolierergebnisses•  Keine Beschädigung des Leiters•  Hohe Stabilität für lange Lebensdauer und hohe  Verlässlichkeit •  Integrierte Schneidfunktion bis 6 mm² 250 / 85 / 40250 Typ VPE Best.-Nr. MULTI-STRIPAX IE-POF 1 1208880000 Typ VPE Best.-Nr. Ersatz-Schneidmesser 1 9203100000 Ersatz-Anschlagset 1 9203070000 AIE MULTI-STRIPAX POF 1 1212770000 Pho tovolt aik / P OF Werkzeuge für POF

K K.9 1327480000 – 2013 Crimpwerkzeuge •  Zwangssperre garantiert Qualitätscrimp•  Entriegelungsmöglichkeit bei eventueller Fehlbedienung•  Mit Anschlag zum exakten Positionieren der Kontakte Technische Daten Werkstoffdaten LängeGewicht Hinweis Bestelldaten Ausführung Hinweis HTX-IE-POF •  Nur ein Werkzeug für die komplette Verarbeitung der  SC-RJ Stecker •  Verarbeitung von 1 mm dicke polymeroptische Fasern  speziell für den PROFINET- und EtherNet/IP-SC-RJ-Steckverbinder •  Abisolieren der Duplex polymeroptischen Fasern•  Crimpen der Stecker und passendes Abtrennen der  polymeroptischen Fasern erfolgt in einem Arbeitsgang •  Kein nachträgliches Polieren der Schnittflächen  notwendig •  Locator zum exakten Positionieren der SC-RJ Stecker•  Ergonomisch geformte Griffe•  Hohe Reproduzierbarkeit In drei Schritten zum fertigen IP 67 Stecker:1) Abisolieren der polymeroptischen Fasern2) Vercrimpen und Abtrennen3) Vercrimpen der Zugentlastung HTX-IE-POF 220450 Typ VPE Best.-Nr. HTX-IE-POF 1 1208870000 SCISSOR Kevlar •  Kabelschere speziell für Aramidfasern•  Nur zum Schneiden von Aramid-Fasern (Zugentlastung  in Lichtwellenleitern) •  Nicht für andere Werkstoffe verwenden•  Spezielle Schneidengeometrie•  Schneiden geschliffen•  Mit Verzahnung auf der Schneide•  Gelenk genietet•  Handfreundliche schlagfeste Griffe aus Kunststoff SCISSORS KEVLAR 147100 Typ VPE Best.-Nr. SCISSORS KEVLAR 1 1208910000 Pho tovolt aik / P OF Werkzeuge für POF
