OMNIMATE®-Geräteanschlusstechnik für PROFINET-Installationen

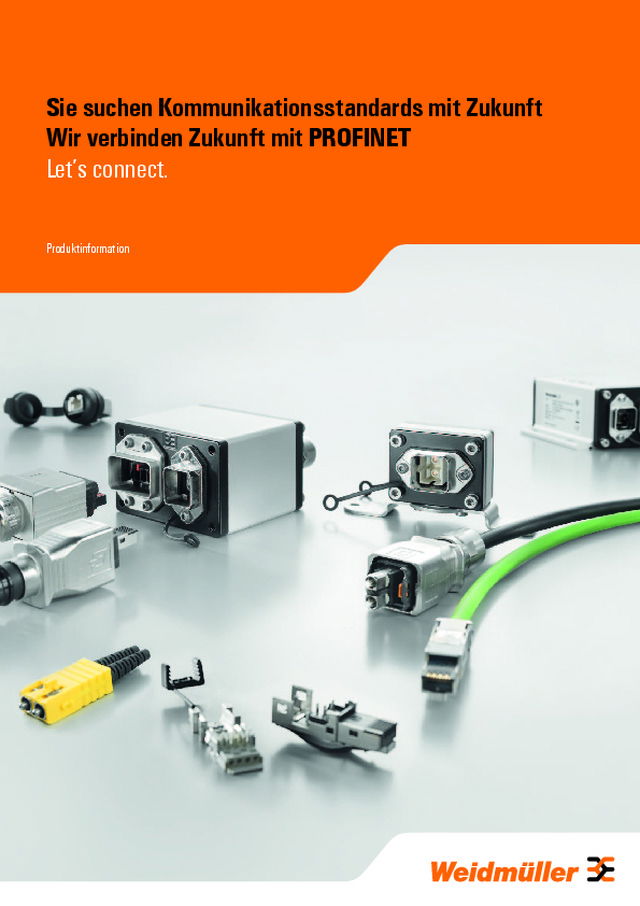

Sie suchen Kommunikationsstandards mit Zukunft  Wir verbinden Zukunft mit PROFINET  Let’s connect. Produktinformation

2 PROFINET –  der führende Industrial-Ethernet-Standard Bei der Planung Ihrer Kommunikationstechnologie achten  Sie auf verlässliche Industriestandards, die zukunftsorientiert  ausgelegt sind? Dann sind Sie mit der PROFINET-Technolo- gie bestens beraten, denn sie ist mittlerweile DER Standard  für innovative Automatisierungsprodukte. Bereits heute sind  weltweit über 5 Millionen Knoten installiert, und es werden  kontinuierlich mehr. Sie als Anwender profitieren damit von  einer großen Auswahl an Produkten für Ihre industrielle  Applikation. Und gleichzeitig haben Sie die Gewissheit, auf  einen offenen und zukunftssicheren Standard zu setzen.  Seit vielen Jahren genießt PROFINET bei den führenden  Industrieunternehmen der Welt einen erstklassigen Ruf.  Heute wird kein anderer Industrial-Ethernet-Standard von   so vielen Herstellern unterstützt wie PROFINET. Bereits über  150 Hersteller setzen bei ihren Geräten auf die einmalige  Vielseitigkeit von PROFINET. Gerade bei der Wahl des  Kommunikationssystems kommt es auf die langfristige  Perspektive an. Ihre Entscheidung für PROFINET ist damit  eine Entscheidung für die Zukunft. Die große Zahl der  Hersteller und Produkte, die hinter PROFINET stehen,  garantiert eine langfristige Investitionssicherheit.  Die Entwicklung der Anzahl an PROFINET-Knoten Die rasant wachsende Zahl an installierten Geräten im   Feld zeigt, dass PROFINET der etablierte Industrial-Ethernet-  Standard der Zukunft ist. Bis 2014 wird sich die Zahl der  eingesetzten PROFINET-Geräte auf über 10 Millionen verviel- fachen. 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 3,0 Mio. 2,1 Mio. 4,0 Mio. 5,0 Mio.

3 AIDA –   Automatisierungsinitiative deutscher Automobilbauer Durchgängiges Konzept   für Energie, Signale und Daten PushPull-Steckverbinder und Weidmüller FreeCon-Anschluss-  dosen bilden die Basis für den Verkabelungsstandard in   der Automobilindustrie. Die PushPull-Steckverbinder sind  Bestandteil des Energie-Signale-Daten-Installationssystems  für die Automatisierungsinitiative der deutschen Auto-  mobilhersteller (AIDA). Auf dieser Basis entstand der  Verkabelungsstandard für PROFINET-Installationen in der  Automobilindustrie – natürlich inklusive aller Vorteile der  STEADYTEC ® -Technologie! STEADYTEC ® :   Vorteile mit System   • Cat.6 A  10 GBit System, Class E A   • Werkzeuglos im Feld konfektionieren   • Unzählige Varianten durch unterschiedlichste   Kombinationen der Einsätze   • Uneingeschränkt kompatibel,   weil IEC 61076-3-106/117 genormt   • Zuverlässig und langlebig durch Zinkdruckguss   • Industrietauglich durch IP 67   • Einfaches Bestellverfahren und geringe Lagerkosten   durch das Baukastensystem von Weidmüller

4 Verkabelungslösung für AIDA/PROFINET Das Installationskonzept Das Installationssystem für die Roboterverkabelung ist   durchgängig konzipiert und entspricht der PROFINET-  Verkabelungsrichtlinie. Präzise aufeinander abgestimmte  steckbare Einzelkomponenten minimieren den Montage- aufwand bis zu 50 %. Das ganzheitliche Konzept für die Verbindung von Energie,  Signalen und Daten enthält drei Stufen: Durch ein Kabelpa- ket wird der Schaltschrank mit dem Roboterfuß verbunden.  Ein Schlauchpaket setzen Sie zwischen Roboterfuß und  Achse 3. Von dort aus verbinden Sie mit einem weiteren  Schlauchpaket den Roboterkopf.  Mit diesem innovativen Installationskonzept reduzieren   Sie drastisch den Aufwand bei der Erstmontage. Und im  Servicefall tauschen Sie ein defektes Schlauchpaket ganz  einfach und schnell aus. Mit den PushPull-Steckverbindern sind „im Handumdrehen“  der Energie-, Signal- und Datenstrang gewechselt. Die  robusten Metallgehäuse der Steckverbinder sind für eine  raue Industrieumgebung ausgelegt und garantieren eine  maximale Lebensdauer. Kabelpaket vom Schaltschrank  zum Roboterfuß Schlauchpaket vom   Roboterfuß zu Achse 3 Schlauchpaket von Achse 3  zum Roboterkopf Typische Schlauchpakete   vom Schaltschrank bis zum Roboterkopf

5

6 Verkabelungslösung für AIDA/PROFINET FreeCon-Verkabelungskomponenten PROFINET – die Basis Die Verkabelungskomponenten für Kupfer- und Lichtwellen- leiter sind für die Einsatzbedingungen im harten Industrie- umfeld konstruiert und geprüft. In den PROFINET-Richtlinien  sind die zu verwendenden Schnittstellen eindeutig definiert,  um die Interoperabilität innerhalb der Systeme zu sichern.  Bei PROFINET wird dies durch die Herstellererklärung  gewährleistet. Die hochwertige Schirmung von Kabel und  Verbindungskomponenten bietet umfangreichen Schutz  gegen elektromagnetische Störfelder. Die Kabel sind mit  Sternviererverseilung aufgebaut und haben einen Aderquer- schnitt von AWG 22, was erhebliche Systemreserven bietet.  Die aus dem Kabelaufbau resultierenden geringen Signal- laufzeitunterschiede garantieren Ihnen stabile Echtzeitüber- tragungen, beispielsweise bei PROFINET-IRT-Anwendungen.  Gleichzeitig bieten diese Kabel erhöhte Querdruckfestigkei- ten für eine sichere Verlegung in industriellen Applikationen. Zudem zeichnen sich die Verkabelungskomponenten durch   eine einfache Handhabung im Feld aus. So sind die Steckver- binder für Kupfer und LWL durchgängig feldkonfektionierbar.  Das verkürzt Installationszeiten, vermeidet Fehler und   erleichtert die Wartung. Auf Basis der PROFINET-Technologie bietet Weidmüller  Verkabelungs- und Anschlusskomponenten für das industrielle  Umfeld. So ist die Kompatibilität zwischen verschiedenen   Systemen gewährleistet und eine schnelle Datenkommuni- kation in Echtzeit garantiert. Mit der FreeCon-Anschlussdose  nutzen Sie zudem ein äußerst flexibles Installationssystem   für die Roboterverkabelung und weitere industrielle   Applikationen.

7 FreeCon – die Lösung Weidmüller FreeCon-Anschlussdosen bieten viele Befesti- gungsoptionen, sodass Sie immer die optimale Kabel- führung wählen können. Auf der Unterseite befinden sich   zwei M4-Gewinde, mit denen FreeCon-Anschlussdosen  auf einem Bodenblech festgeschraubt werden. Diese  Gewinde dienen auch zur Befestigung des Montagefußes.  Damit kann der Verbinder in einem Winkelbereich von   120° positioniert werden. Im Bereich der Achse 3 des  Roboters wird dadurch das Schlauchpaket ideal geführt.   Eine weitere Option ist die Frontmontage mittels vier  M4-Schrauben. Die Führung des Kabelpaketes kann dann   z.B. durch ein Blech oder eine Wand erfolgen. Hierfür ist eine  Montageöffnung erforderlich. Damit ist das Installations- system über die Roboterverkabelung hinaus auch für andere  Applikationen geeignet, in denen Sie eine robuste, zuver- lässige und steckbare Lösung benötigen. 120°

8 Verkabelungslösung für AIDA/PROFINET Datenübertragung – Kupfer Bei der Datenübertragung mit Kupfer setzen wir auf unsere  bewährte, zuverlässige und leistungsstarke  STEADYTEC ® - Technologie. Durch die einfache Konfektionierung der Steck- verbinder ohne Spezialwerkzeug lässt sich der Verdrahtungs- aufwand und somit die Kosten deutlich reduzieren. Die Steck- verbinder sind eindeutig markiert und speziell für PROFINET  4-polig ausgelegt, um eine Verwechselung der Adern zu  vermeiden. Für den Einsatz im Feld haben wir diese Eigenschaften in ein  robustes IP-67-Gehäuse der Variante 14 gebracht. Dadurch  ist der Steckverbinder besonders geschützt und sein Einsatz  auch bei schwierigen Umgebungsbedingungen möglich. Die umfangreichen Anschluss-/Kupplungselemente FreeCon  passive erweitern die Anwendungsmöglichkeiten nochmals  deutlich. In der Ausführung Doppelanschlussdose bzw.  Doppelkupplung werden in einem Gehäuse parallel Energie  (24 V / 16 A) und PROFINET / RJ45 übertragen. Das bedeutet  Platzvorteile und spart Montagezeit. Auch hier bietet FreeCon  die bekannten fl exiblen Montagemöglich-keiten mit dem  drehbaren Montagefuß oder der alternativen Befestigung an  einem Montageausschnitt im Halteblech. Damit die Schutz- kappe nicht verloren geht, verfügen die Flansche über ein  Fangband. Dieses ist in die Flanschdichtung integriert und  muss nicht zusätzlich montiert werden.  PushPull-Datensteckverbinder für Ethernet- bzw. PROFINET-  Übertragung, max. 8 x AWG 22, Cat.6 A IP-20-RJ45: feldkonfektionierbarer  Steckverbinder für Ethernet bzw.  PROFINET im Schaltschrank FreeCon: Anschlussdose/Kupplung für PushPull- Signal- oder PushPull-Datensteckverbinder,  optionale Montagemöglichkeiten: frontal auf ein  Montageblech oder mit zusätzlichem Montagefuß FreeCon: kombinierte 2-fach Anschlussdose/Kupplung  für PushPull-Power- und PushPull-Datensteckverbinder,   optionale Montagemöglichkeiten: frontal auf ein Montage- blech oder mit Montagefuß

9 Verkabelungslösung für AIDA/PROFINET Datenübertragung – LWL Lichtwellenleiter auf Basis POF (Plastic Optical Fiber) bieten  Ihnen alle bekannten Vorteile der Glasfasertechnologie (GOF)  mit Ausnahme der bei GOF möglichen Entfernung. Somit  sind Potenzialausgleichsströme oder EMV-Probleme von  vornherein ausgeschlossen. Der große Vorteil von POF ist  die einfache Konfektionierung. In Verbindung mit dem Crimp- werkzeug HTX-IE-POF wird der Anschluss eines Steckver- binders zu einer einfachen Übung. POF hat die Eigenschaft, dass sich die Dämpfung über die  Lebensdauer kontinuierlich erhöht. Über eine Onlinemes- sung dieser Dämpfung können Sie deswegen im Vorfeld  bestimmen, wann eine Leitung ausgetauscht werden  muss. Gegenüber einer Kupferverkabelung wird damit eine  planbare, präventive Wartung möglich. Die FreeCon-Active- Repeater und -Medienkonverter verfügen beide über diese  integrierte Dämpfungsmessung. Der Wert kann über  PROFINET in der SPS ausgelesen und automatisch an Ihr  Servicepersonal weitergeleitet werden. Somit überwachen  Sie präzise den aktuellen Stand des Verschleißes. Die POF-Technologie bietet Ihnen im Bereich Anschluss- technik, EMV-Verträglichkeit und präventiver Wartung  erhebliche Vorteile. Damit Sie diese auch bei Geräten nut- zen können, die ausschließlich über einen RJ45-Anschluss  verfügen, bieten wir Ihnen den IP-65-Medienkonverter, der  die Datensignale von RJ45 auf SCRJ/POF umsetzt. PushPull-LWL-Steckverbinder für   Ethernet- bzw. PROFINET-Übertragung IP-20-LWL-Steckverbinder für  Ethernet- bzw. PROFINET-Übertragung  im Schaltschrank FreeCon: Kupplung für PushPull- Fiber-Optic-Steckverbinder,  optionale Montagemöglichkeiten:  frontal auf ein Montageblech  oder mit Montagefuß FreeCon-Active-PROFINET-FO-Repeater  – exakte Echtzeit-Diagnose von  Lichtwellenleiter-Strecken vom  Schaltschrank bis zum Roboter Multifunktionswerkzeug HTX-IE-POF  zum Abisolieren, Crimpen und  Schnei-den von 1 mm dicken poly- meroptischen Fasern speziell für den  SC-RJ-Steckverbinder

10 Verkabelungslösung für AIDA/PROFINET Energieübertragung Die Powersteckverbinder verfügen über die einfache Zugfeder- Anschlusstechnik. Durch das robuste Metallgehäuse in IP 67  ist der Einsatz in rauer, industrieller Umgebung gewährleistet. Die umfangreichen Anschluss-/Kupplungselemente FreeCon  passive erweitern diese Anwendungsmöglichkeiten nochmals  deutlich. Der Y-Verteiler ermöglicht z. B. den Aufbau eines  steckbaren Energiebusses, wobei durch die Stichleitung  Geräte ohne Auftrennung der Energieversorgung ausge- tauscht werden können. Auch hier bietet Ihnen FreeCon die bekannten fl exiblen Mont- agemöglichkeiten wie z. B. den drehbaren Montagefuß oder  die alternative Befestigung an einem Montageausschnitt im  Halteblech. In der Ausführung Doppelanschlussdose bzw. Doppelkupp- lung werden in einem Gehäuse parallel Energie (24 V / 16 A)  und PROFINET/RJ45 übertragen. Das bedeutet Platzvorteile  und Zeitersparnis durch einfachere Montage. FreeCon: Kupplung für PushPull- Powersteckverbinder, optionale  Montagemöglichkeiten: frontal  auf ein Montageblech oder mit  Montagefuß FreeCon passive Power – Y-Verteiler für die komfor- table Stromversorgung von PROFINET-IP-67-Geräten,   durch den 5-poligen Power-Steckverbinder ist die  parallele Übertragung von 2 x 24 V / 16 A möglich FreeCon: kombinierte 2-fach Anschlussdose/Kupplung  für PushPull-Power- und PushPull-Datensteckverbinder,  optionale Montagemöglichkeiten: frontal auf ein Montage- blech oder mit Montagefuß PushPull-Powersteckverbinder für 24 V / 16 A, Anschluss von Kabeln  mit einem maximalen Querschnitt von  5 x 2,5 mm².

11 Verkabelungslösung für AIDA/PROFINET Signalübertragung Gemeinsam mit Mitgliedern der AIDA hat Weidmüller den  universell einsetzbaren Signalsteckverbinder im bewährten  PROFINET-PushPull-Gehäuse entwickelt. Inzwischen ist  der Weg zur Aufnahme in die PROFINET-Spezifi kation und  auch in die internationale Normung IEC geebnet. Der Einsatz verfügt über 10 Kontakte, die jeweils bis zu  3A Strom übertragen können. Die Belegung kann für  spezifi sche Anwendungsfälle frei gewählt werden. Für  den Einsatz innerhalb der AIDA-Applikation gibt es aber  eine feste Zuordnung. Die Kontakte werden auf einer Rolle zu 300 Stück zusam- mengefasst. Für den Anschluss an die Ader benötigen  Sie unser Crimpwerkzeug HTF HYB.  PushPull-Signalsteckverbinder, 10-polig, für Analogsignale,  Kleinspannungen oder Feldbusse, Crimpkontakte mit Aderquerschnitt  von 0,08 bis 0,75 mm² FreeCon: Hybridverteiler,  Sonderausführung für Alu-Schweißen Crimpwerkzeug für Hybridkontakte,  gewährleistet ein einwandfreies  Crimpergebnis FreeCon: Anschlussdose/Kupplung für  PushPull-Hybrid-Steckverbinder, optionale  Montagemöglichkeiten: frontal auf  ein Montageblech oder mit Montagefuß

12 Verkabelungslösung für AIDA/PROFINET Durchgängig auf Draht Über die Steckverbinder hinaus bietet Weidmüller ein  umfangreiches Sortiment für eine lückenlose  Industrial-Ethernet-Verkabelungslösung: Meterware Kabel Kupfer und LWL IP 20 Konfektionierte Leitungen LWL IP 20 Konfektionierte Leitungen RJ45 IP 67 Konfektionierte Leitungen RJ45 IP 67 Konfektionierte Leitungen RJ45 umspritzt IP 67 Konfektionierte Leitungen M12 IP 67 Konfektionierte Leitungen M12 Cat.6 A IP 20 Tragschienenoutlets IP 65  Serviceschnittstellen 19" Patch Panel

13 Wussten Sie schon, … dass Sie mit Hilfe unseres Kabelkonfi gurators   „Galaxy“ einfach und schnell das passende Kabel  für Ihre Applikation zusammenstellen können?  Dabei entstehen keine Mehrkosten, auch nicht,  wenn Sie nur 1 Stück benötigen.  http://galaxy.weidmueller.com IP 67  Steckverbinder M12 IP 67 Steckverbinder M12 Cat.6 A

14 PROFINET-Produkte Auswahltabelle IP 20 Steckverbinder Beschreibung Typ Best.-Nr. RJ45 werkzeuglos PROFINET Bedruckung IE-PS-RJ45-FH-BK-P 1132060000 SC-RJ für POF-Fasern 1 mm IE-PS-SCRJ1-POF 1206720000 SC-RJ für Multimode-Fasern 50/62,5 µm IE-PS-SCRJ1-MM 1206730000 SC-RJ für Singlemode-Fasern 9 µm IE-PS-SCRJ1-SM 1206740000 IP 20 konfektionierte Datenleitungen Beschreibung Typ Best.-Nr. RJ45 Patchkabel PUR – TYP C – 1 m IE-C5DD4UG0010A20A20-E 1173030010 RJ45 Patchkabel PUR – TYP C – 3 m IE-C5DD4UG0030A20A20-E 1173030030 RJ45 Patchkabel PUR – TYP C – 5 m IE-C5DD4UG0050A20A20-E 1173030050 RJ45 Patchkabel PUR – TYP C – 10 m IE-C5DD4UG0100A20A20-E 1173030100 SC-RJ Patchkabel Zipcord – POF – 1 m IE-FPOZ2EE0001MSJ0SJ0-X 1273430010 SC-RJ Patchkabel Zipcord – POF – 3 m IE-FPOZ2EE0003MSJ0SJ0-X 1273430030 SC-RJ Patchkabel Zipcord – POF – 5 m IE-FPOZ2EE0005MSJ0SJ0-X 1273430050 SC-RJ Patchkabel Zipcord – POF – 10 m IE-FPOZ2EE0010MSJ0SJ0-X 1273430100 weitere PROFINET Leitungen auf Anfrage – SERCOS 3 Leitungen auf Anfrage IP 20 Tragschienenoutlets Beschreibung Typ Best.-Nr. RJ45 Kupplung IE-TO-RJ45-C 8946920000 RJ45 Modul PROFINET Bedruckung IE-TO-RJ45-FJ-P 8946950000 SC-RJ Kupplung POF / Multimode IE-TO-SCRJ-MM 8946990000 SC-RJ Kupplung Singlemode IE-TO-SCRJ-SM 8947000000 19" Patch Panel Beschreibung Typ Best.-Nr. mit Adapter ohne RJ45 Einsätze IE-PPA19-24P 1049270000 RJ45 Modul PROFINET Bedruckung IE-BI-RJ45-FJ-P 1963830000 bestückt mit 24 RJ45 Kupplungen IE-PPA19-24P-RJ45-C 1049930000 weitere Einsätze finden Sie in unserem Katalog Nr. 9 „Industrial Ethernet“ ab Seite J.42 IP 65 Serviceschnittstelle Beschreibung Typ Best.-Nr. FrontCom ®  Micro RJ45 Kupplung IE-FCM-RJ45-C 1018790000 FrontCom ®  Micro RJ45 Modul PROFINET Bedruckung IE-FCM-RJ45-FJ-P 1018830000 IP 67 Flansche Daten Beschreibung Typ Best.-Nr. PushPull Normflansch RJ45 Kupplung IE-BSS-V14M-RJ45-C 1012310000 PushPull Zentralverschraubung RJ45 Kupplung IE-BSC-V14M-RJ45-C 1058250000 PushPull Normflansch RJ45 Modul PROFINET Bedruckung IE-BSS-V14M-RJ45-FJ-P 1085260000 PushPull Normflansch Hybrid (Q10) Modul 10 polig ohne Kontakte IE-BSS-V14M-HYB-10P-FJ 1072900000 Kontakte für Hybrid (Q10) Modul 0,5 mm² – 0,75 mm² VPE 300 IE-BIC-HYB-P-0,75-300 1068970000 Kontakte für Hybrid (Q10) Modul 0,2 mm² – 0,5 mm² VPE 300 IE-BIC-HYB-P-0,5-300 1096150000 PushPull Normflansch SC-RJ Kupplung POF / Multimode IE-BSS-V14M-SCRJ-MM-C 1058120000 PushPull Normflansch SC-RJ Kupplung Singlemode IE-BSS-V14M-SCRJ-SM-C 1058140000 PushPull Zentralverschraubung SC-RJ Kupplung POF / Multimode IE-BSC-V14M-SCRJ-MM-C 1062590000 PushPull Zentralverschraubung SC-RJ Kupplung Singlemode IE-BSC-V14M-SCRJ-SM-C 1062600000 PushPull Geräteflansch IE-BHD-V14M 1047940000 PushPull Flanschschutzkappe IP 67 IE-BP-V14P 1058310000 weitere Einsätze finden Sie in unserem Katalog Nr. 9 „Industrial Ethernet“ ab Seite J.42 IP 67 Flansche Power Beschreibung Typ Best.-Nr. PushPull Power Normflansch mit 24 V / 16 A Einsatz IE-BSS-VAPM-24V 1069030000 PushPull Power Normflansch mit 400 V / 16 A Einsatz IE-BSS-VAPM-400V 1323950000 PushPull Power Geräteflansch IE-BHD-VAPM 1068920000 PushPull Power Flanschschutzkappe IP 67 IE-BP-VAPP 1068930000

15 IP 67 Steckverbinder Daten Beschreibung Typ Best.-Nr. PushPull RJ45 werkzeuglos PROFINET Bedruckung IE-PS-V14M-RJ45-FH-P 1012170000 PushPull Hybrid (Q10) Einsatz 10 polig ohne Kontakte IE-PS-V14M-HYB-10P 1072910000 Kontakte für Hybrid (Q10) Einsatz 0,75 mm² VPE 300 IE-PIC-HYB-S-0,75-300 1068950000 Kontakte für Hybrid (Q10) Einsatz 0,2 mm² – 0,5 mm² VPE 300 IE-PIC-HYB-S-0,5-300 1096180000 PushPull SC-RJ Einsatz POF 1 mm IE-PS-V14M-2SC-POF 1191550000 PushPull Steckerschutzkappe IP 67 IE-PP-V14P 1058280000 IP 67 konfektionierte Datenleitungen Beschreibung Typ Best.-Nr. PushPull RJ45 Patchkabel PUR – TYP C – 1 m IE-C5DD4UG0010A2EA2E-X 1119730010 PushPull RJ45 Patchkabel PUR – TYP C – 3 m IE-C5DD4UG0030A2EA2E-X 1119730030 PushPull RJ45 Patchkabel PUR – TYP C – 5 m IE-C5DD4UG0050A2EA2E-X 1119730050 PushPull RJ45 Patchkabel PUR – TYP C – 10 m IE-C5DD4UG0100A2EA2E-X 1119730100 weitere PROFINET Leitungen auf Anfrage – SERCOS 3 Leitungen auf Anfrage IP 67 Steckverbinder Power Beschreibung Typ Best.-Nr. PushPull Power mit 24 V / 16 A Einsatz IE-PS-VAPM-24V 1068910000 PushPull Power mit 400 V / 16 A Einsatz IE-PS-VAPM-400V 1323940000 IP 67 Steckverbinder M12 d-kodiert und X-Type Komponenten finden Sie in unserem Katalog Nr. 9 „Industrial Ethernet“ ab Seite J.36 IP 65 Anschlusskomponenten Beschreibung Typ Best.-Nr. FreeCon passive Doppelanschlussdose RJ45/Power IE-CD-V14MRJ/VAPM24V-FJ 1068830000 FreeCon passive Einfachanschlussdose RJ45 IE-CD-V14MRJ-FJ 1068880000 FreeCon passive Einfachanschlussdose Hybrid (Q10) ohne Kontakte IE-CD-V14MHYB-10P-FJ 1068850000 Kontakte für Hybrid (Q10) Modul 0,75 mm² VPE 300 IE-BIC-HYB-P-0,75-300 1068970000 Kontakte für Hybrid (Q10) Modul 0,2 mm² – 0,5 mm² VPE 300 IE-BIC-HYB-P-0,5-300 1096150000 Montagefuß für Anschlussdosen IE-CD-MA 1099580000 FreeCon passive Doppelkupplung RJ45/Power IE-CD-V14MRJ/VAPM24V-C-MA 1068820000 FreeCon passive Einfachkupplung RJ45 IE-CD-V14MRJ-C-MA 1068870000 FreeCon passive Einfachkupplung Hybrid (Q10)  IE-CD-V14MHYB-10P-C-MA 1068840000 FreeCon PushPull Power Y-Verteiler IE-CD-VAPM24V-Y-MA 1297010000 FreeCon PushPull Power Einfachkupplung IE-CD-VAPM24V-C-MA 1397690000 FreeCon passive Einfachkupplung SCRJ IE-CD-V14MSCRJ-MM-C-MA 1318150000 FreeCon active FO PROFINET Repeater IE-CDR-V14MSCPOF/VAPM-C 1253240000 FreeCon active PROFINET Medienkonverter IE-CDM-V14MRJSCP/VAPM-C 1324440000 PushPull Flanschschutzkappe IP 67 IE-BP-V14P 1058310000 Kupferkabel Meterware Beschreibung Typ Best.-Nr. 100 m Ring Installationskabel PVC TYP A IE-C5AS4V1000 8899000000 Meterware Installationskabel PVC TYP A ab 110 m IE-C5AS4VG-MW 8955950000 100 m Ring Anschlusskabel PVC TYP B IE-C5DS4V1000 8898990000 Meterware Anschlusskabel PVC TYP B ab 110 m IE-C5DS4VG-MW 8955560000 100 m Ring Schleppkettenkabel PUR TYP C IE-C5DD4U1000 8899010000 Meterware Schleppkettenkabel PUR TYP C ab 110 m IE-C5DD4UG-MW 8947670000 Meterware Torsionskabel PUR Typ C ab 110 m IE-C5IT4UG-MW 1103010000 Meterware Hybridkabel PVC ab 110 m IE-C5DHAG-MW 1172250000 Lichtwellenleiterkabel Meterware Beschreibung Typ Best.-Nr. Multimode Breakoutkabel 2X50 µm PUR ab 50 m IE-FM5B2UE-MW 8946000000 POF Zipcordkabel 2X980/1000 µm TPE ab 50 m  IE-FPOZ2EE-MW 1242820000 POF Breakoutkabel 2X980/1000 µm PUR ab 50 m  IE-FPOD2UE-MW 1172280000

Weidmüller – Ihr Partner der Industrial Connectivity Als erfahrene Experten unterstützen wir unsere Kunden und Partner auf der ganzen  Welt mit Produkten, Lösungen und Services im industriellen Umfeld von Energie,  Signalen und Daten. Wir sind in ihren Branchen und Märkten zu Hause und kennen  die technologischen Herausforderungen von morgen. So entwickeln wir immer  wieder innovative, nachhaltige und wertschöpfende Lösungen für ihre individuellen  Anforderungen. Gemeinsam setzen wir Maßstäbe in der Industrial Connectivity. Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 32758 Detmold, Germany T  +49 5231 14-0 F  +49 5231 14-292083 [email protected] www.weidmueller.com Ihren lokalen Weidmüller-Ansprechpartner fi nden Sie im Internet unter: www.weidmueller.com/countries Bestellnummer: 1487590000/11/2013/SMDM Made in Germany
